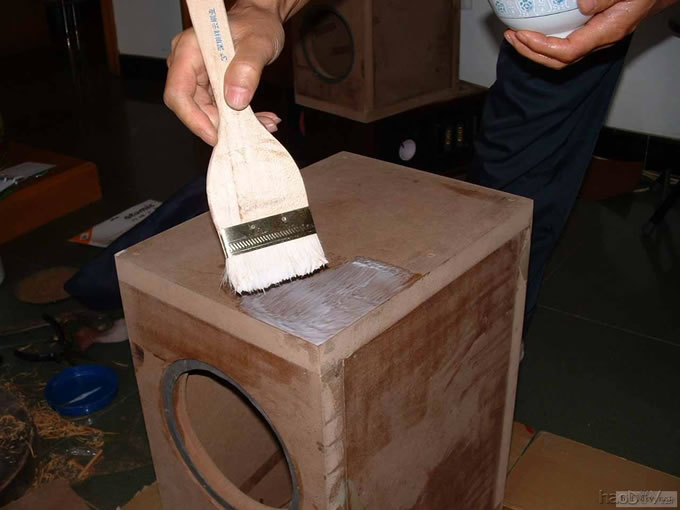

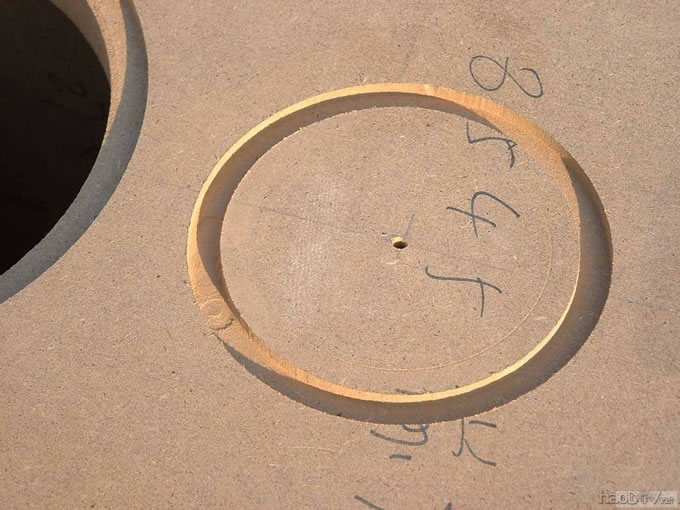

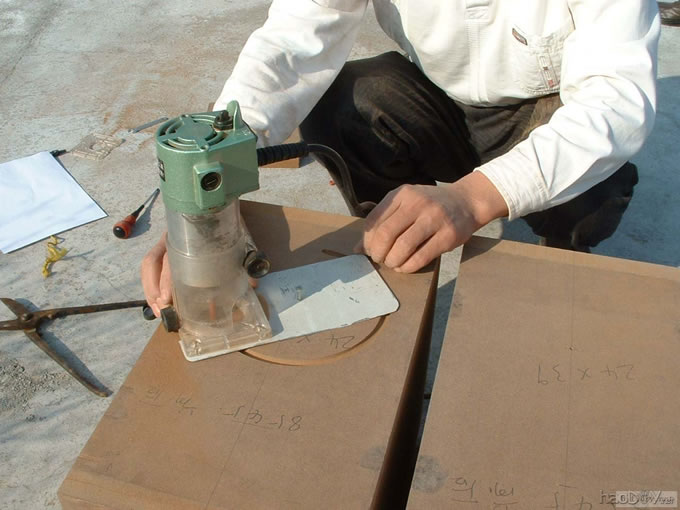

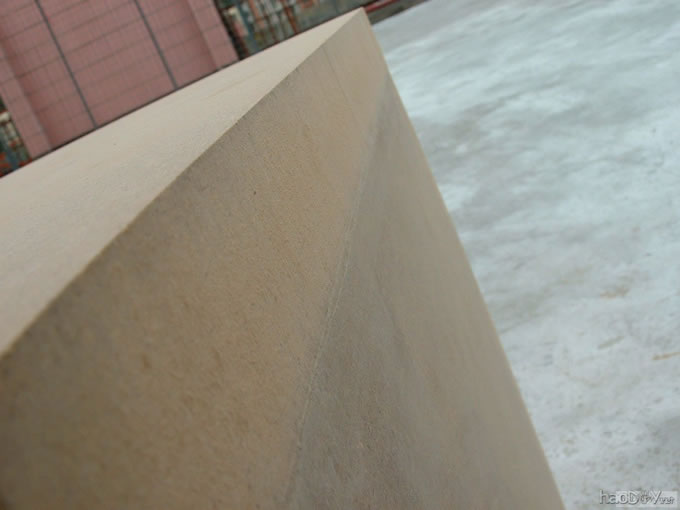

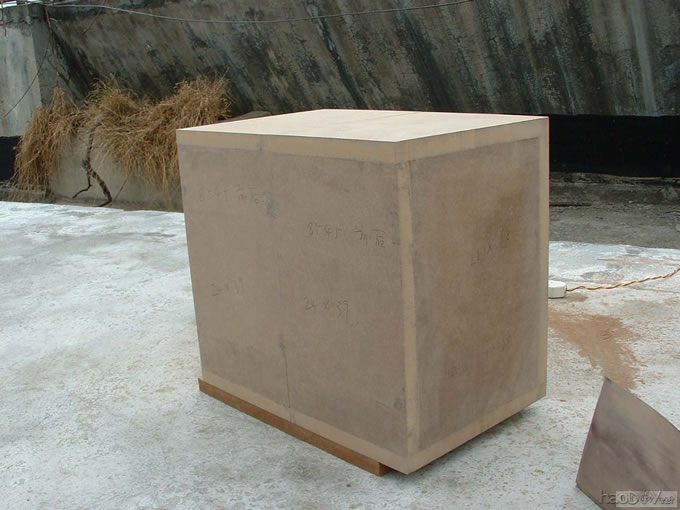

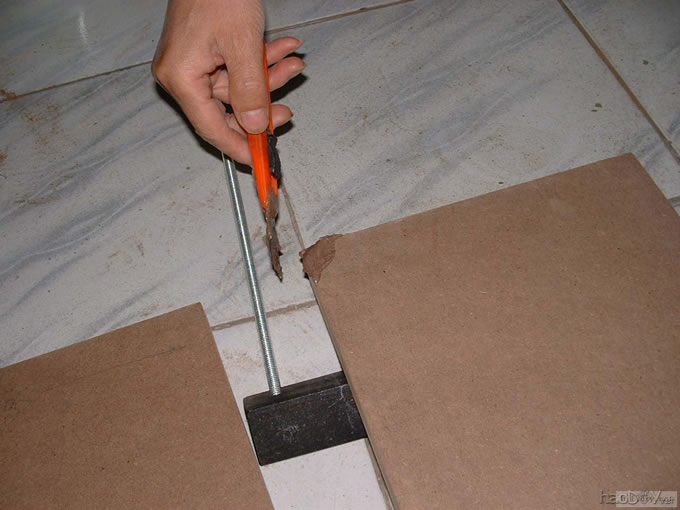

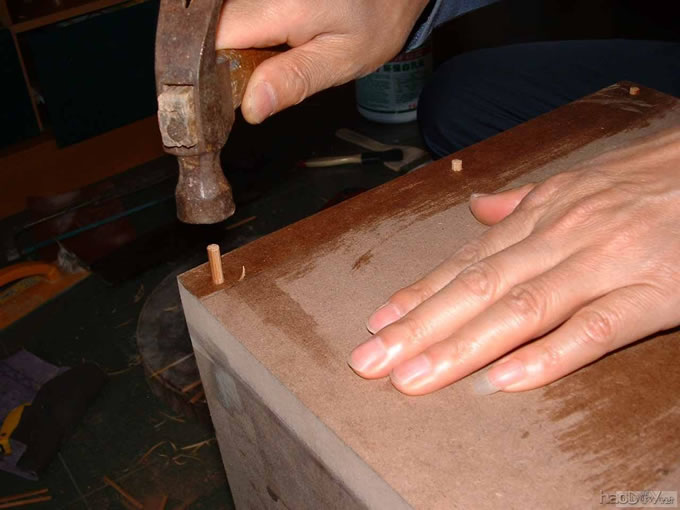

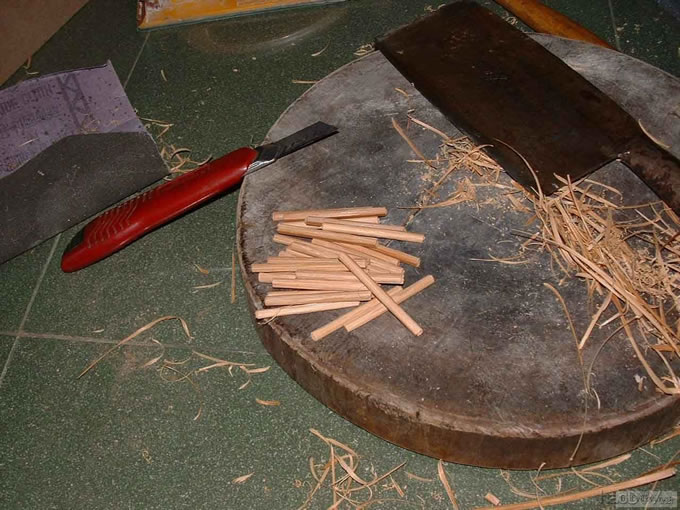

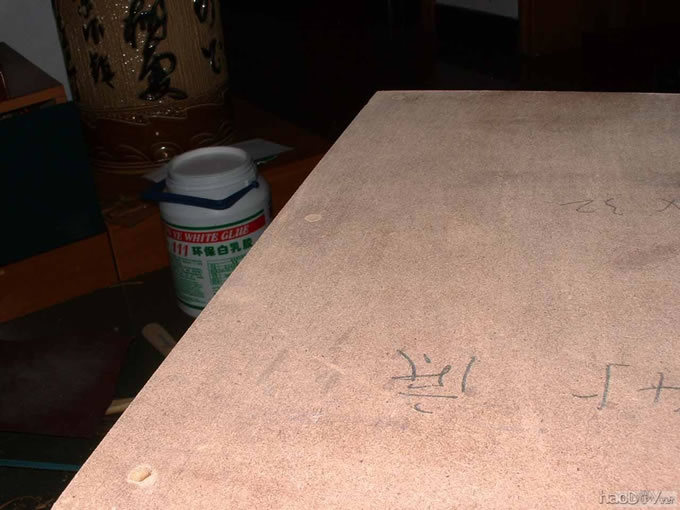

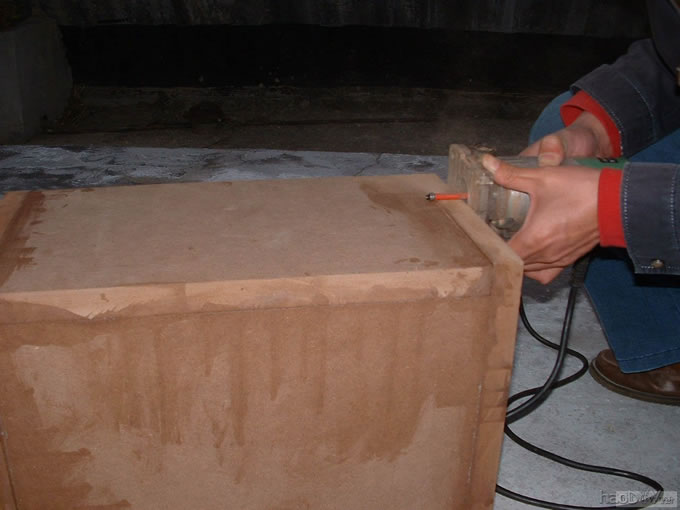

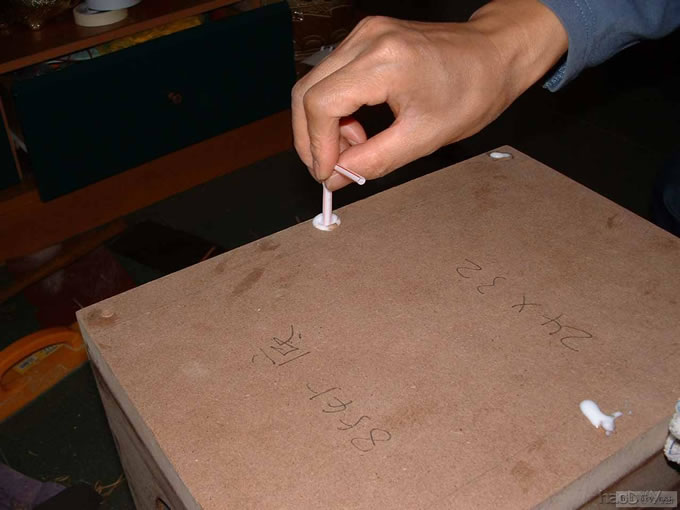

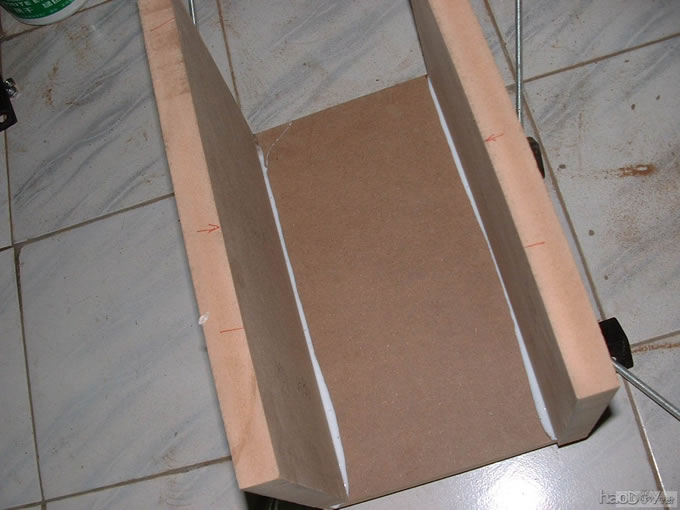

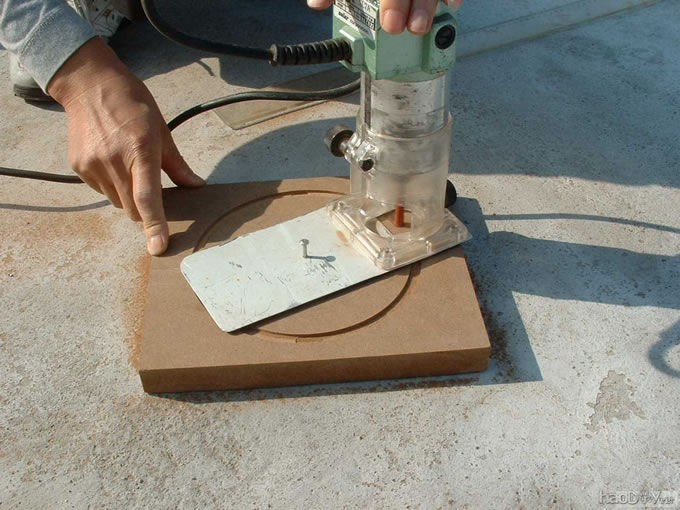

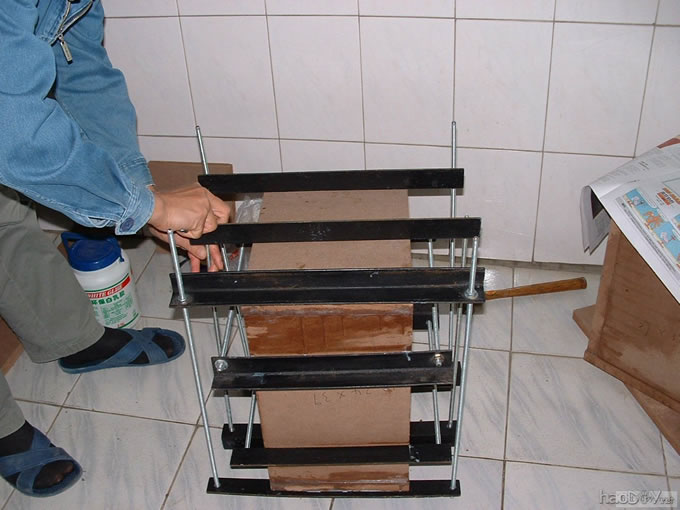

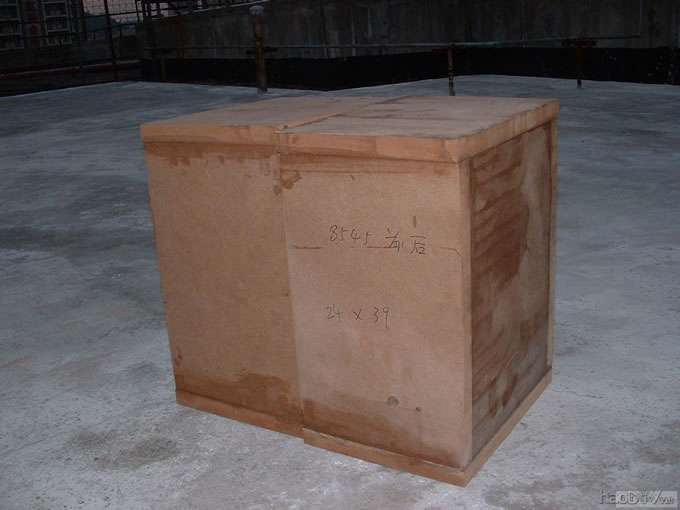

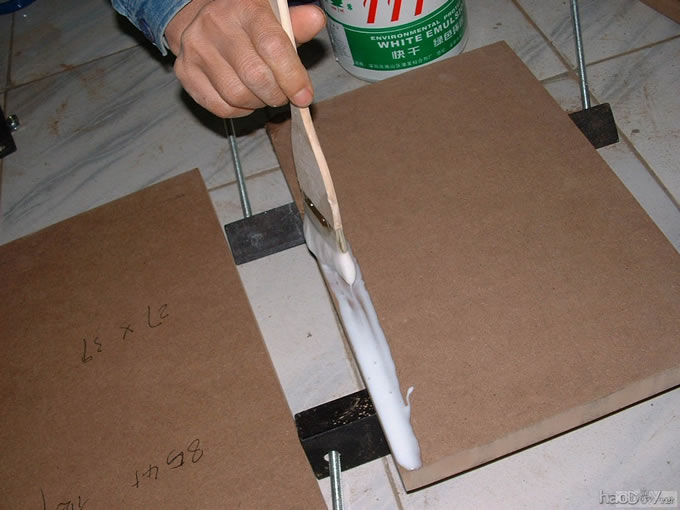

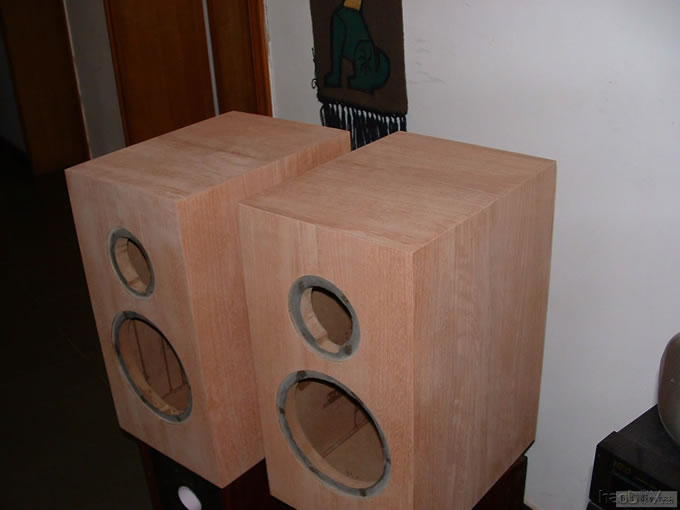

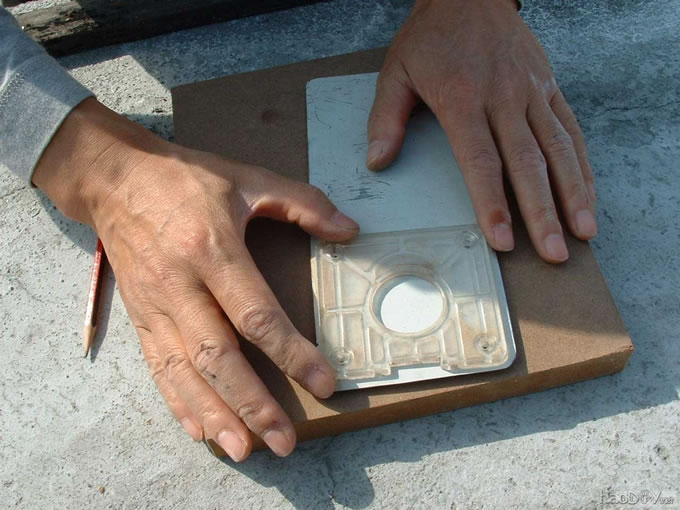

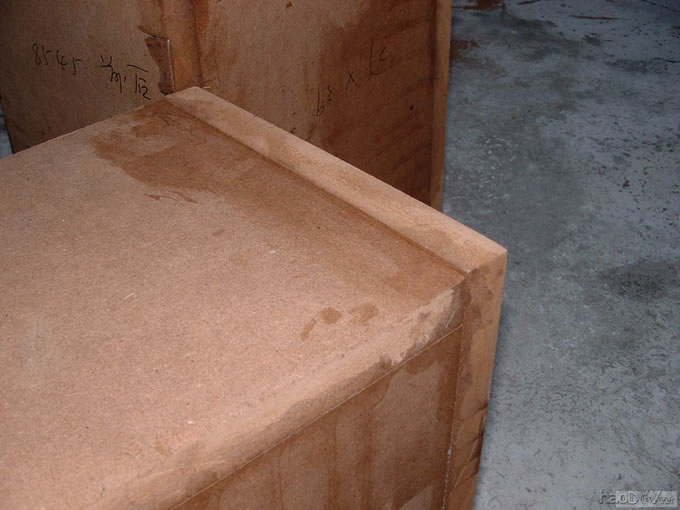

前段时间在二手区收了两对单元，分别是8545和P21，跑了几次华强北都找不到理想的箱体，在JS处订做开价要近千元一对，对于我这样属工薪阶层的烧友实在是难以承受，曾一度心灰意冷想把单元出掉算了，在出单元时又遇可恶的鸽子！一怒之下，去板材店买了木板，让店里的伙计代开板子，谁知伙计贪图方便快捷，把板子开得一塌糊涂，最大误差足足近20mm，坎坷啊，我的DIY之路！ 没有办法，单元、板子、木皮、油漆等材料都已经买了，开弓已无回头箭！硬着头皮上！ 第一步，想办法把板子修整齐 参差不齐的板子  不可思议的误差，足足近20mm！先用刀锯修个大致平整吧  前段时间买的修边机准备上阵了，先比划一下，没用过这武器，思索着这样修对不对  继续上图，琢磨好如何使用修边机以后,来个小试牛刀,呵呵,还真不错,可以把板子的多余部份切掉,在一堆板材中找了一块最短的板子把它的角修成直角后,用它作参考板,再用土炮夹具把参考板和要修整的板子夹紧,开始了修板征途 经过一个下午的奋战，8545箱体的板子已经修好，现在可以来看看战果了，还不错吧，板子的误差已经控制在0.5mm以内！ 战果：  天快黑了，为了赶时间，得赶紧给它们上刑！为了节省开支，充分发扬了DIY精神，自己DIY了一套刑具，效果应该不比购买的F钳逊色，由于时间不早，涂胶的过程也来不及拍照了，所以只上夹好后的图片，今天下午只夹好一只箱子，另一只可能要等下周末才有时间搞了。 上刑后的箱体，要等胶水干了以后它才刑满释放   刚刚购买的神秘材料,花了4块大洋 大家猜猜怎么用它?晚上开估 价值4块大洋的神秘材料  为了能早日完工,吃过晚饭后马上开始第二只箱体的粘合工作,第一只箱子刑期已满,松绑释放,将刑具卸下准备伺候第二只箱子,先做粘合前最后的准备工作,把板子作精细度打磨. 粘合前的精细打磨,以达到最佳的粘合效果  经过近半小时的奋战,板子的精细打磨已完成,体力值已消耗35%! 各位看官还记得上午让你们猜的神秘材料的用途吗?第一个跟帖的兄弟已经答对(不好意思,没设奖品,神精奖励一下 ),本意是想做竹钉用,要使用之前用作废的边角料做了一下试验,结果如下竹钉的试验结果让人失望,为保险起见,放弃加竹钉的计划  箱体粘合之前,准备了这些东西,能猜到它的用途吗?  忙了近一个小时,口干舌燥了,先泡壶功夫茶慰劳一下自己吧  喝了两泡茶抽完一根烟后,继续工作,先把板末用白乳胶搅和均匀备用  开板时不慎弄崩的板角  刚才准备好的板末灰浆派上用场了#p#分页标题#e#  上胶  拼装  把箱体的各个面都校平以后,完成今晚的最后工作——给箱子上刑  至此，今晚的工作已经结束，接下来需要的就是等待了，等第二只箱体的胶干透以后，再把两只箱子一起开孔、打磨。。。。。。。。等其它工作。 忙一个晚上了，体力值已消耗90%以上，准备洗澡睡觉。今天的转播到此结束，欲知后事请看下集。 分频用的电容和电阻,电感准备自己绕  吃过饭后有朋友来喝茶，刚刚才走，现在赶紧上图 先来看看粘合好以后的箱体  箱体上下底的边角非常不齐，这是在做箱之前有意识将上下底板留大了点，因为箱体的结构是先拼前后及两侧的板，上面底板是压在四个面板上的，如果板子开小了就无法修补，所以有意将上下底板开大点，以便在粘好之后修平。 来看看不齐的上下底边角  天就快要黑下来了，由天楼顶天台没有照明设备，赶紧用修边机修整  早上九点起床,洗漱完毕就开工了,上午把另一只箱子修平,然后用粗砂纸稍稍打磨,效果已超出预期,原本以为接合缝会很难处理,现在仅仅简单处一下,已经非常平整顺滑,闲话少说,上图吧 修平后的箱体  经修平后的接合缝  忙碌一上午了,现在准备吃饭,下午开孔是个头疼的问题,由于考虑不周,之前没想好应该开完孔再粘合,现在粘好箱体了,开孔只能成功不能失败,否则将前功尽弃!开孔前还是先用做箱剩余的边角板做试验,成功后再实做.吃饭去了. 在开孔前,要给修边机加工一个固定圆心用的辅助配件,采用废铁皮来制作  确定好辅助配件固定在修边机的孔位  给辅助配件打孔  辅助配件制作好以后,先在多余的边角边上做试验,可以试试孔径的大小和沉孔的深度  在废板上试好孔径和深度以后,就可以在箱子上开沉孔了  已经开好低音单元沉孔的两只箱子  开好沉孔后,同样要在废板上试验开穿孔,主要是试试孔径是否精确,试验过程就不上图了,试好以后就可以直接在箱子上开穿孔了 开好穿孔的一只箱子  另一只箱子的穿孔也开好了  低音单元的孔开好了,再开高音单元的,沉孔开得很顺利,但开穿孔时遇到问题了,穿孔的圆心正好在修边机的支架上,无法准确开孔,没办法,只好先开个小一点的穿孔,然后再用修边机慢慢把孔加大,开孔及修孔没来得及拍图,只拍了开好的高音单元沉孔.  箱子的孔都开好了,赶紧把单元放上去试试效果,还不错,效果令人满意  今天是周末,明天又开始双休,心情非常放松,吃过晚饭泡壶茶喝过后,便开始绕电感. 先来看看绕电感要准备的东西,漆包线,PVC管做的骨架,单速绕线机,电感表,钳子,尼龙扎带等,一样都不能少.  把绕线机的计数器调零,然后就转动挡板开始绕,在这里应该说的是,由于线径比较粗,而且需要排整齐,所以绕线机在绕线时不能直接摇手柄,只能用手转动挡板慢慢绕,绕线机只充当计数器.  经过半个多小时的慢慢绕制,线圈已达到所需的电感值,把线圈从绕线机拆下,用尼龙扎带绑好,成品就出来了.  加工好的竹钉  在需要加竹钉的地方打好孔，涂上白乳胶  把准备好的竹钉打下孔内，有意留出一小截，以便修整齐  磨平后的效果  竹钉磨平后，可以贴木皮了，贴之前先把木皮裁平，用胶纸拼好，要注意尽量对好木纹，以达到较好的视觉效果  在箱体和木皮上面涂胶，接下来需要等待胶水干，等不粘手时就可以贴了，现在的问题是，胶水似乎太稠，不太容易涂开，不知能不能加点水释稀些。   #p#分页标题#e#吃过午饭后喝完一壶茶后,第一个贴皮面的胶水干得差不多了,把木皮放好在箱体上,用干毛巾轻轻擦拭平整,然后用电熨斗轻轻把木皮熨平,具体操作方法在这里有详细介绍:http://v.youku.com/v_show/id_cb00XMjkyODE5MTI=.html  把木皮熨平整后,等待几分钟让它冷却贴粘牢后,用墙纸边把木皮的多余部份切掉  切掉多余木皮后,用600#沙纸把切面轻轻磨平  差点忘记上交今天下午刚刚得出的一条经验,赶紧补上. 下午尝试过在白乳胶里加一点水把胶释稀,用之前买的黑胡木皮做贴皮试验,结果把加过水的胶涂在木皮上时,由于含水量过高,干燥的木皮吸胶后会膨胀得很厉害,贴在基板上用电熨斗熨平时,水份蒸发掉以后,木皮又收缩得很厉害,造成两块木皮接合的缝变得很大,所以胶加水释稀的方法是错误的,大家千万别再用此方法. 同样,木皮也是这样涂好胶,涂薄的好处是胶干得快些,可以节省很多时间  耐心修整中  半成品之2   从各个角度欣赏过这段时间付出辛劳的成果后,心里感到特别开心,在制作期间,由于没有做木工和音箱的经验,遇上很多意想不到的困难,但经过在网络上学习别人的经验,在各位朋友的帮助下,经一起做箱的三个兄弟共同努力,现在终于把最困难的箱体制作工作完成,剩下的刷漆工作应该不会有太大难度,将在下周双休日完成. 在此,感谢关心过我们制作箱子的兄弟,特别是提过建议的朋友,我们三人对您表示衷心的感谢! 也欢迎深圳本地的朋友来交流.  网罩制作   兄弟俩闪亮登场  (责任编辑：admin) |
