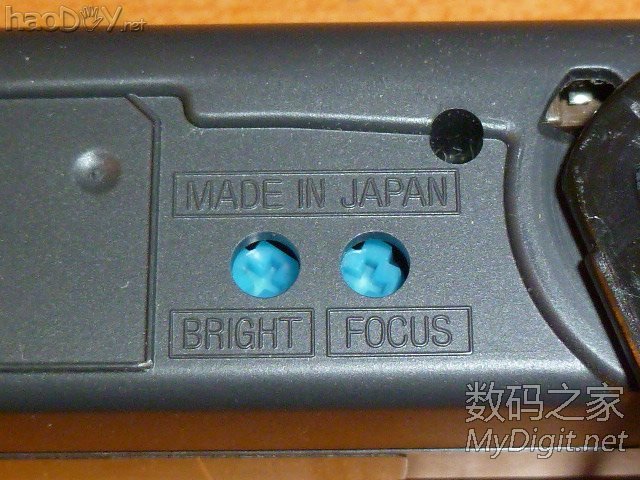

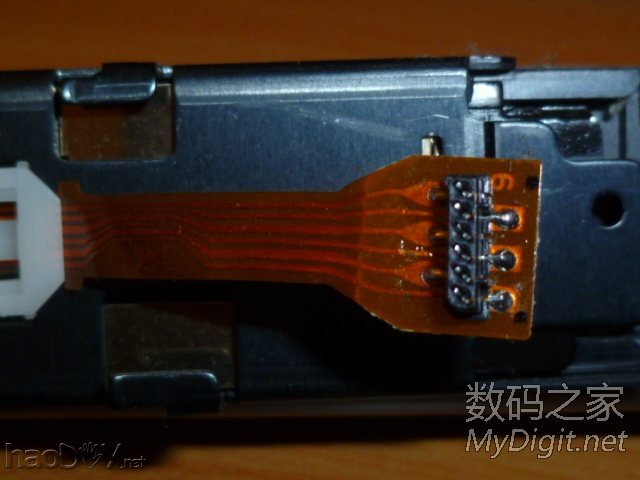

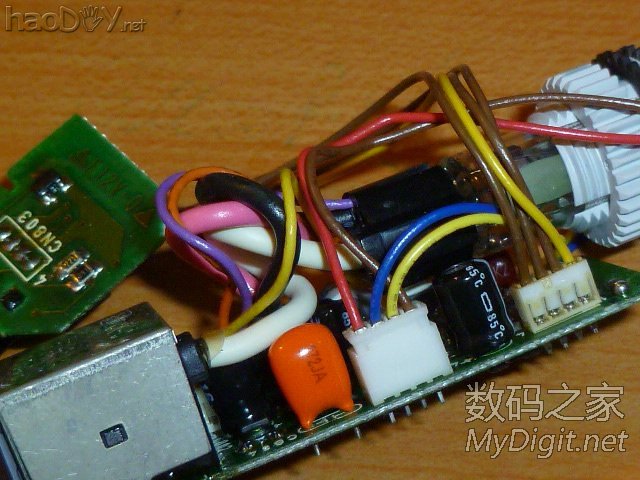

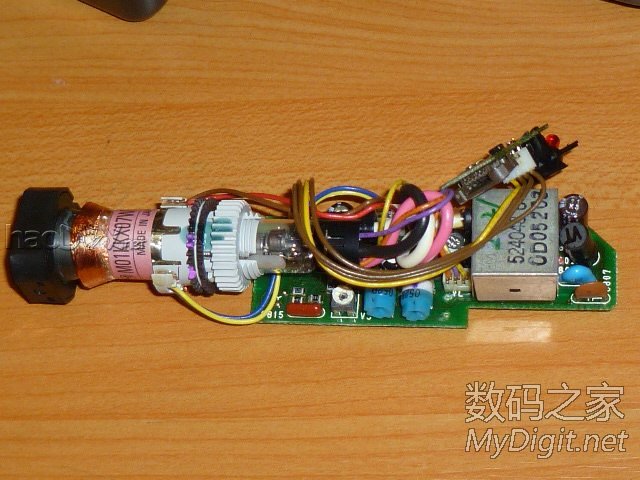

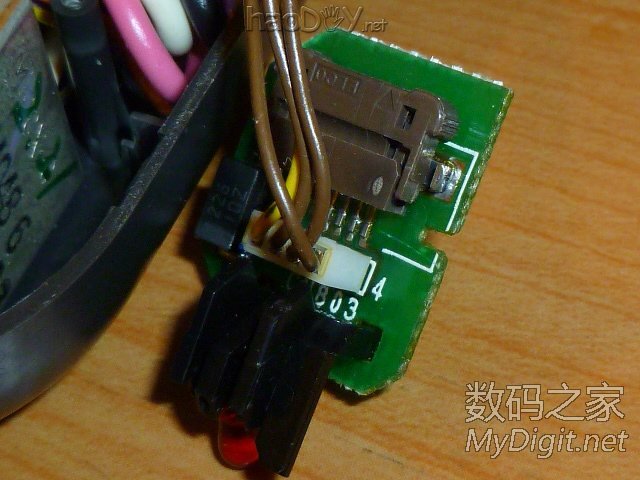

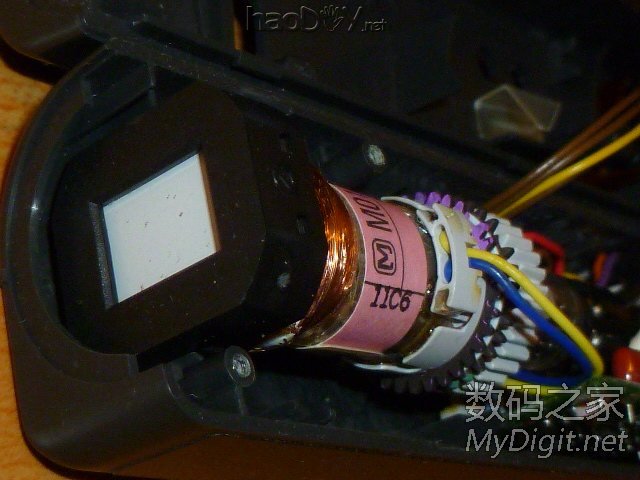

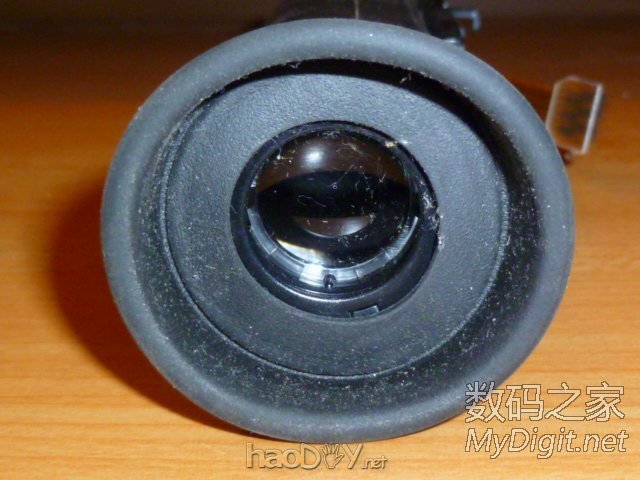

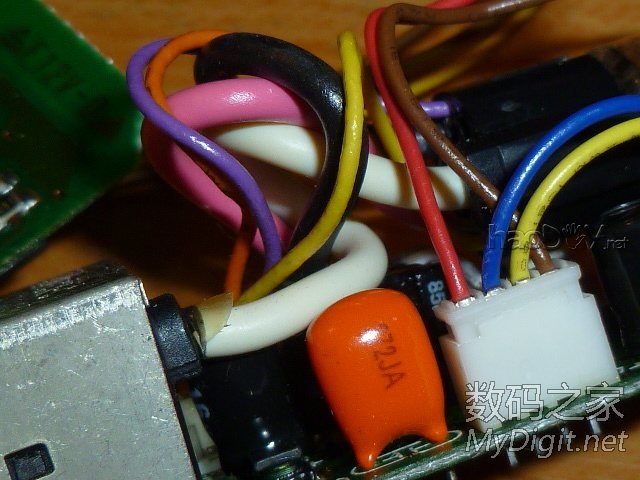

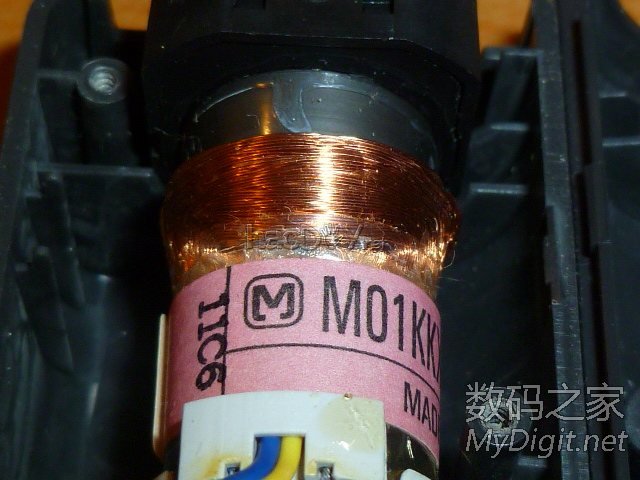

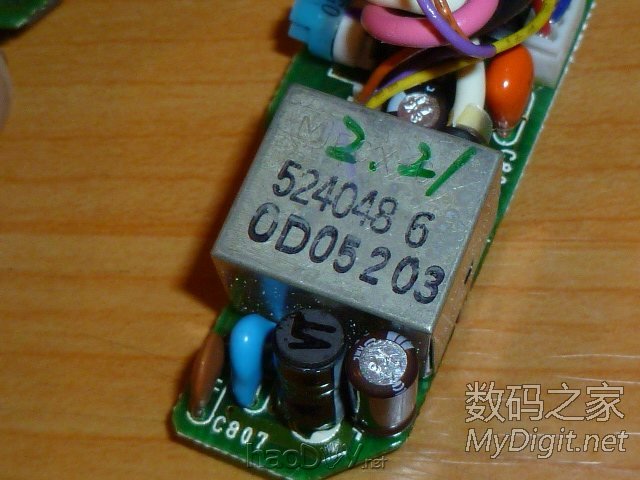

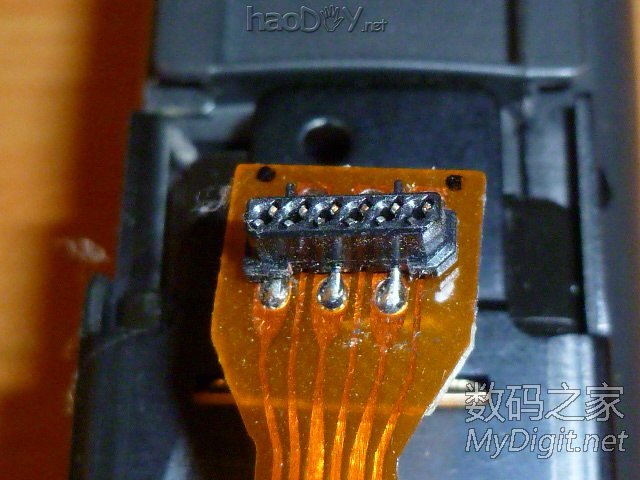

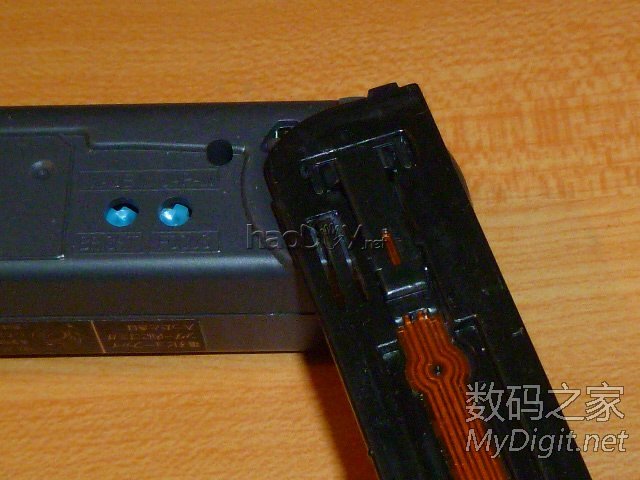

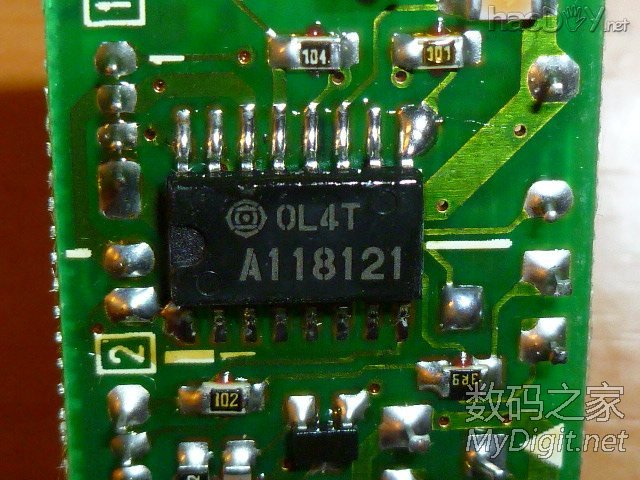

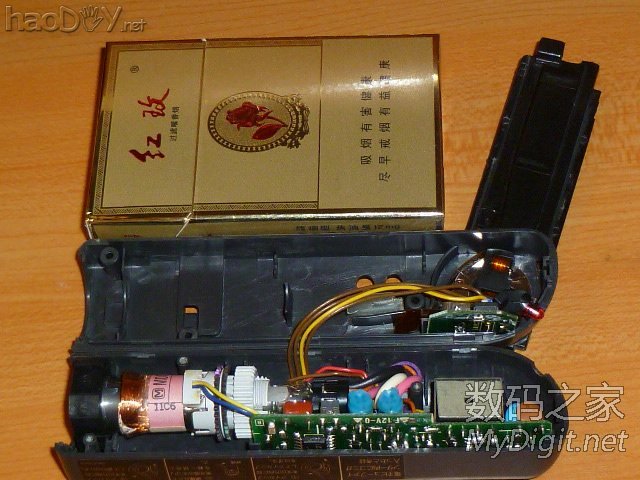

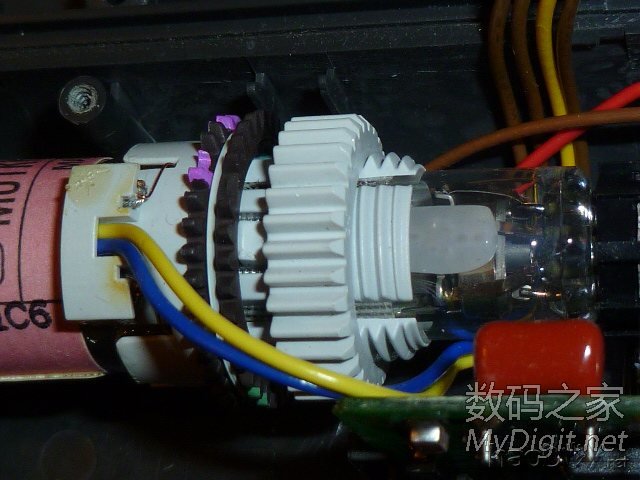

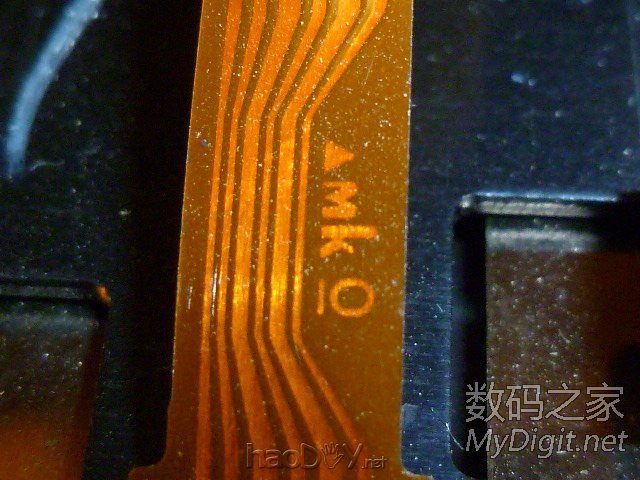

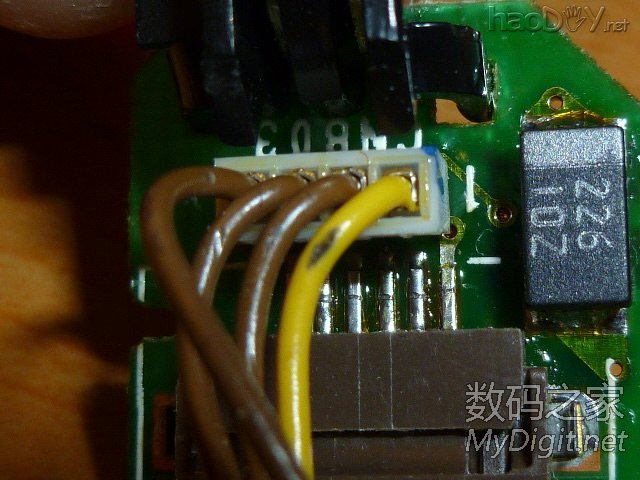

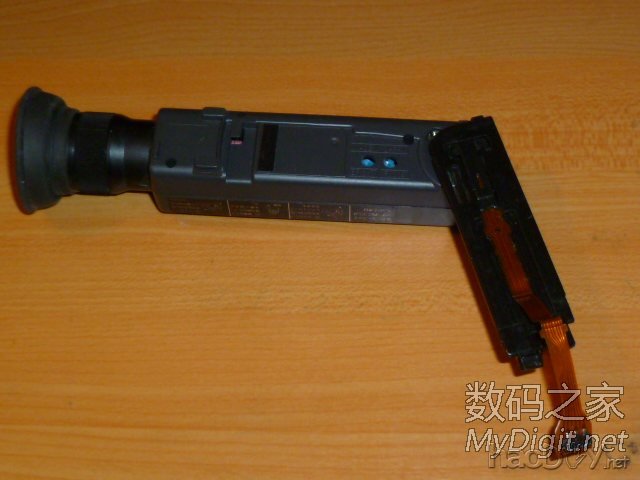

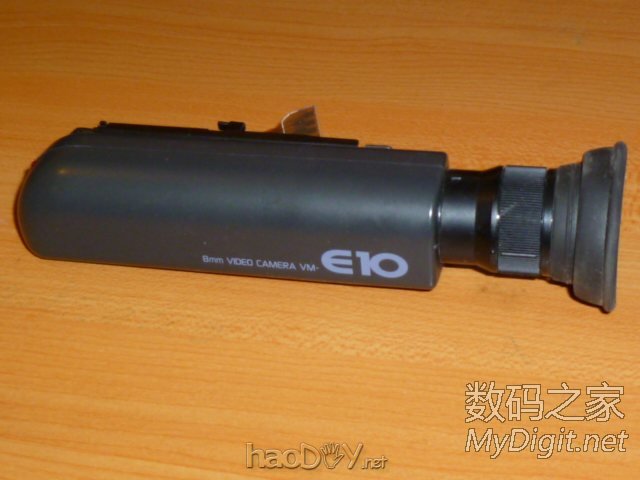

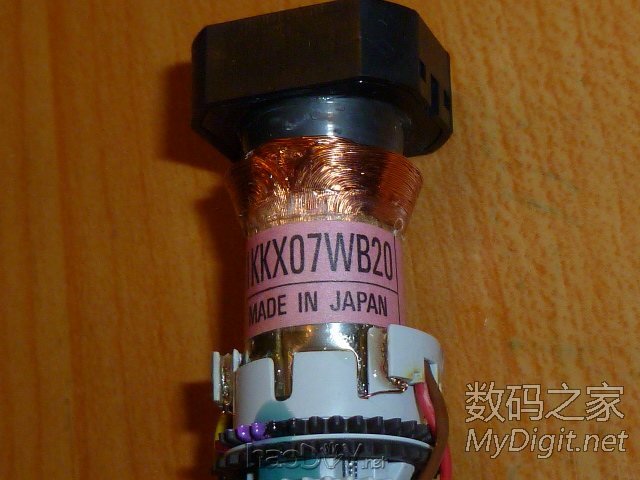

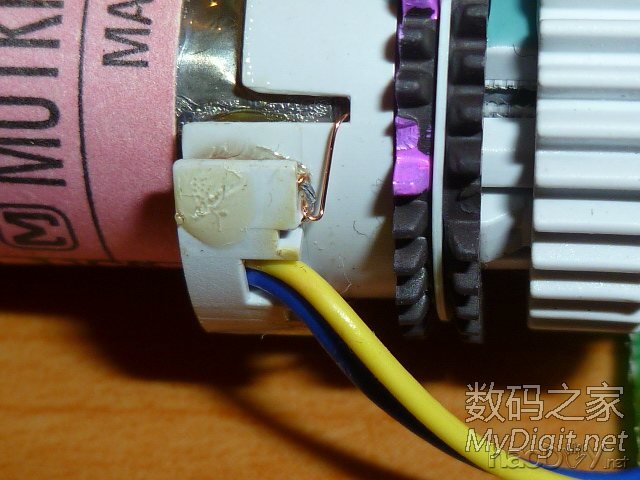

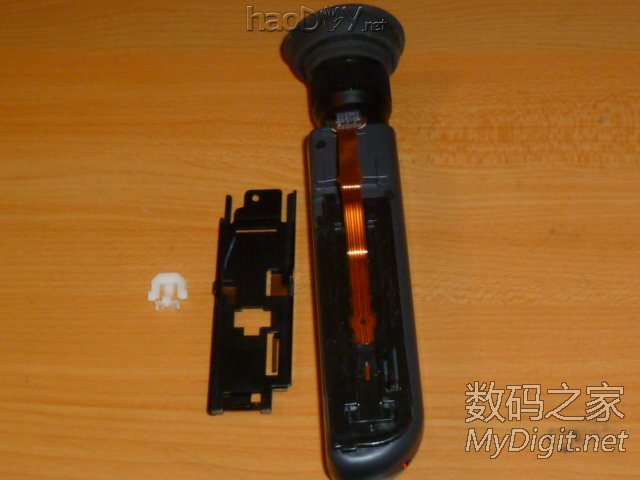

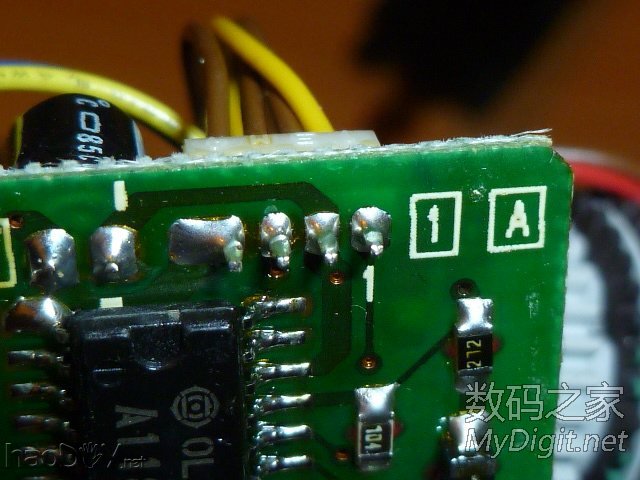

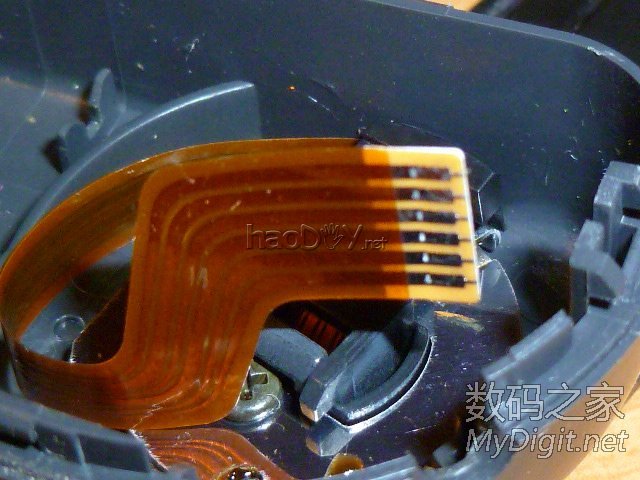

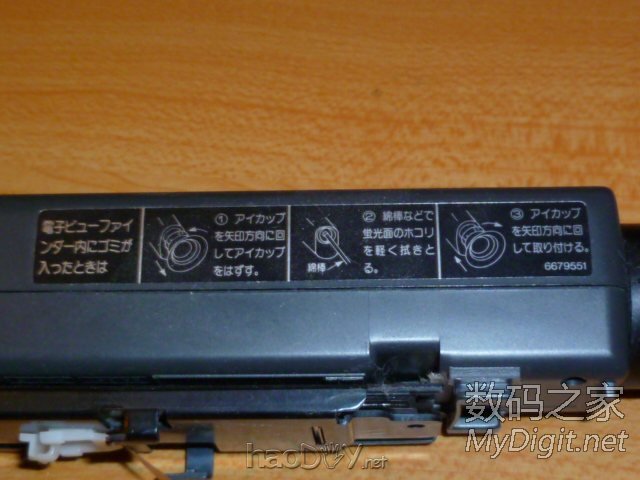

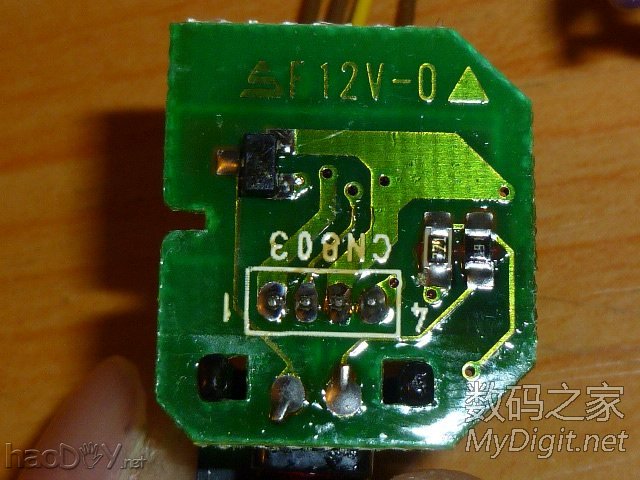

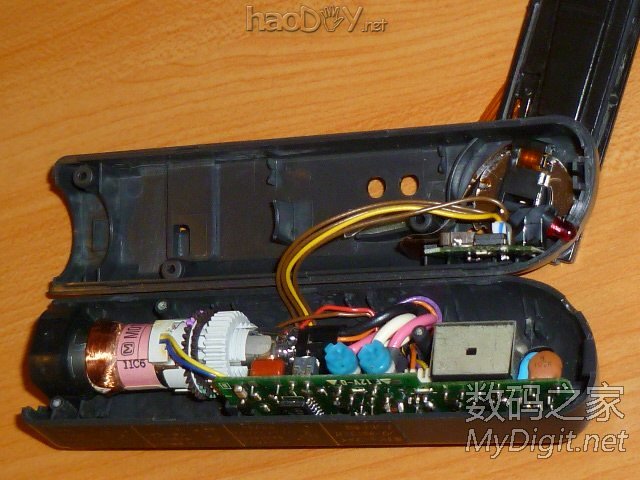

找寻了很多网站都未能得到黑白取景器改显示器的资料,决定自己动手改显示器(多图) 首先得到的是在旧E10 8mm摄像机的黑白取景器(你说是彩色的多好) ![]() ![]() 取景框 ![]() ![]() 使用方法 ![]() 软排线,是连接到主板信号的 ![]() ![]() ![]() MKO公司的软排线,质量钢钢的 ![]() ![]() 首先取下固定塑料片 ![]() 再来一个45度角的弯身,因为螺丝分别在背后 ![]() ![]() 调节光亮度与聚焦的电位器 ![]() ![]() 打开后发现....CRT原来是这么小的 ![]() ![]() ![]() 脱掉物镜后更显得再小了 ![]() ![]() 偏转磁环,黑白的显像管一般用双磁环搞定,彩色的就复杂点 ![]() 看M字的标签应该是松下的显像管 ![]() ![]() 连接主机信号的软排线(但是这里是在取景器里面的) ![]() 转接器,上面的零件大家也熟悉了,录像时的指示灯 ![]() ![]() 呵呵~~~很小很小,真佩服小日本当年的技术啊 ![]() ![]() 偏转线圈 ![]() ![]() 这是高压部分,密封的也不拆了 ![]() ![]() 高压输出(类似普通的CRT的高压帽) ![]() ![]() 信号处理(放大)芯片 ![]() 首先从电源的正负极入手(采用最简单的LED测试得出哪一个是负极) ![]() ![]() ![]() 测试后发现之前的判断错了,总以为主板敷铜比较多的一般是负极,现在是相反了 ![]() ![]() ![]() 由于怕安装忘了哪根线跟哪根线,先多拍几张照片做参考(已经分出正负极和视频输入) ![]() (责任编辑:admin) |
