自己制作全息投影

时间:2012-09-29 10:56来源:www.guokr.com 作者:最DIYer 点击:
DIYer: 最DIYer 制作时间: 2天 制作难度: ★★★☆☆ GEEK指数: ★★★★☆ 之前有网友发了个全息投影,不少果壳er比较好奇是怎么做的。 于是我花了整整两天时间做了一个。当然,吃饭、睡觉、陪女朋友玩和陪室友玩游戏的时间要刨除的话,貌似不到2天 双向电
DIYer: 最DIYer
制作时间: 2天
制作难度: ★★★☆☆
GEEK指数: ★★★★☆


之前有网友发了个全息投影,不少果壳er比较好奇是怎么做的。

于是我花了整整两天时间做了一个。当然,吃饭、睡觉、陪女朋友玩和陪室友玩游戏的时间要刨除的话,貌似不到2天……



1   材料和工具

自己制作全息投影

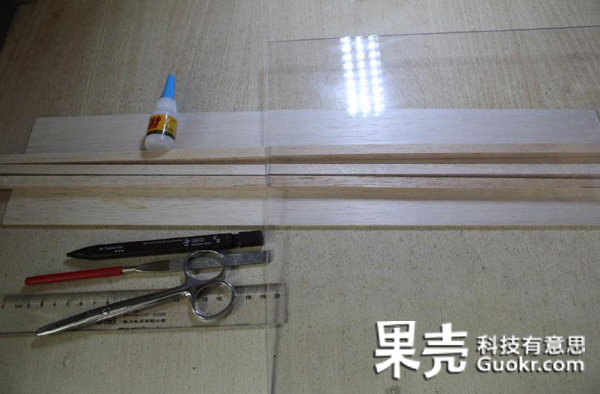

老规矩啦。事前材料准备:

● 笔;
● 尺子;
● 锉刀;
● 单屏投影设备(手机、平板电脑均可);
○ 有机玻璃亚克力,规格300X300X3(mm);
○ 轻木板;
○ 轻木方条;
○ 502胶水。

2   原理

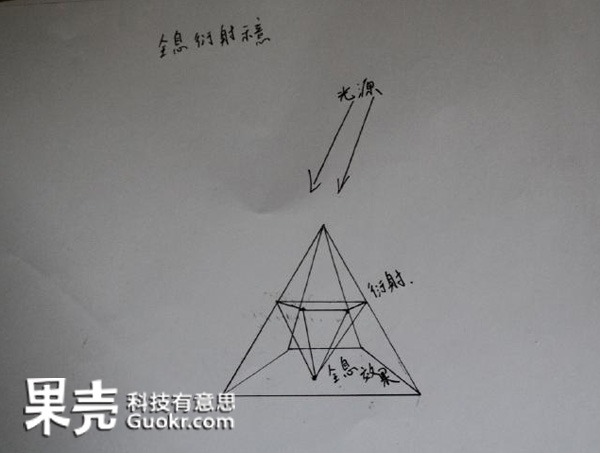

全息投影技术的原理是什么呢?

自己制作全息投影

全息投影技术是利用干涉和衍射原理,记录并再现物体真实的三维图像的记录和再现的技术。我们今天就不用全息衍射了。。。只用有机玻璃板的折射就能实现。



3   搭建舞台

3.1   金字塔

自己制作全息投影

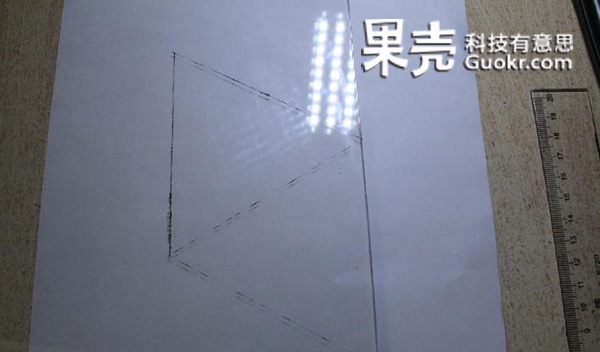

在亚克力有机板上画两个边长为10CM高为8.66CM的菱形,如图。


自己制作全息投影

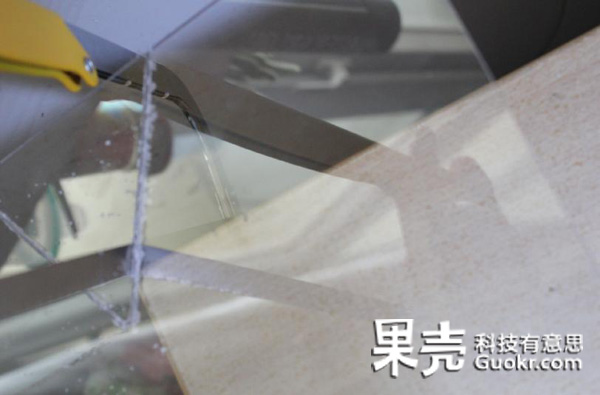

用手持微型切片机划切割槽。这一步可以用亚克力钩刀解决。


自己制作全息投影

用锯子沿切割槽锯下三角亚克力有机板。


自己制作全息投影

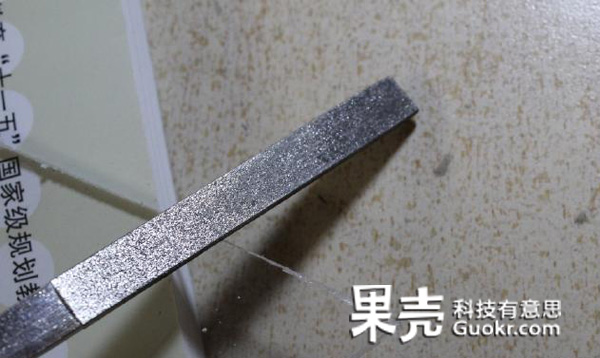

仔细打磨边缘,注意细节必须做好,越简单的手续越要注重美观!!!


自己制作全息投影

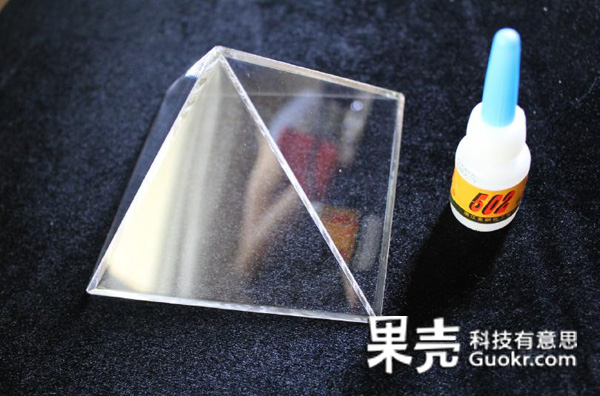

把打磨好的4块亚克力三角用胶水小心粘合,注意边边角角的吻合度和毛边。



金字塔做好了,如果你米多,可以考虑给它各个面上贴上全息膜。我因为穷,只有80元人民币的预算,所以……

嗯,下面需要为我们的女神大舞台了。



3.2   投影设备

自己制作全息投影

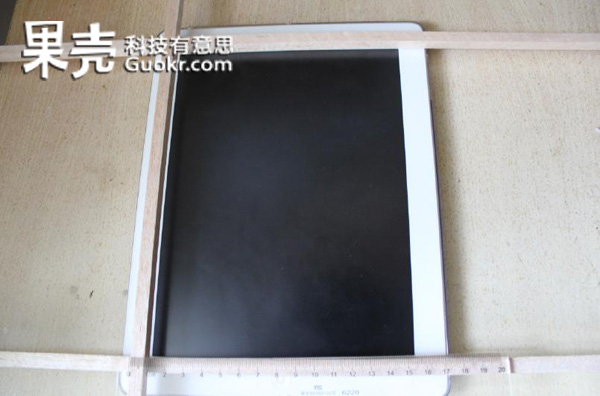

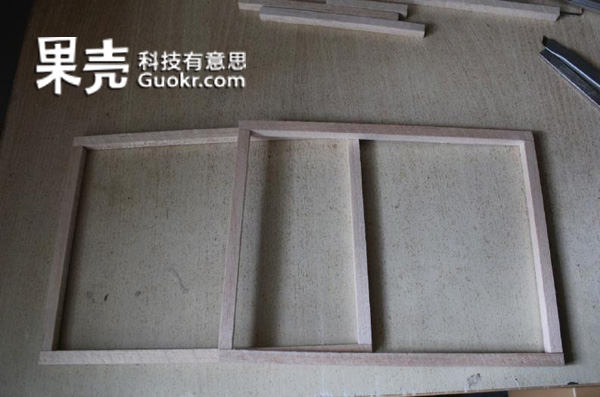

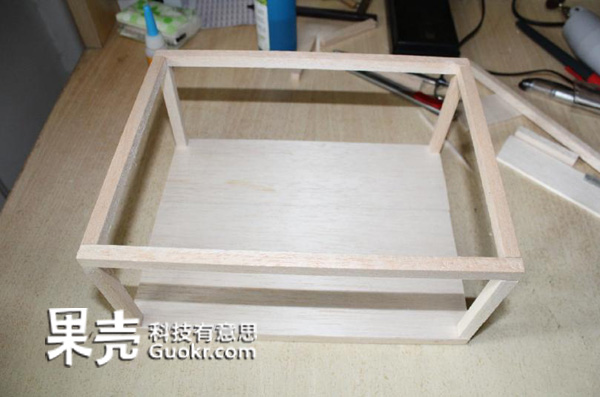

根据单屏投影设备的大小决定框架的大小。

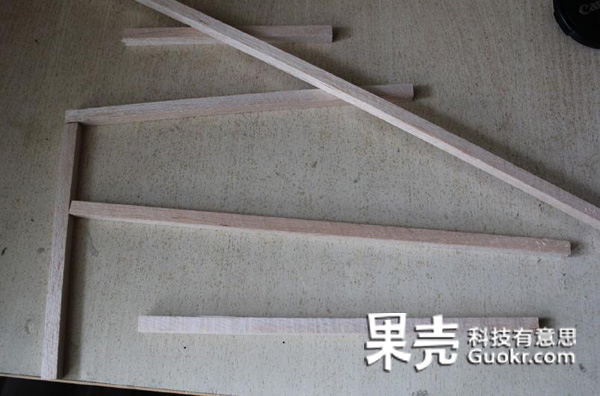

自己制作全息投影 自己制作全息投影 自己制作全息投影

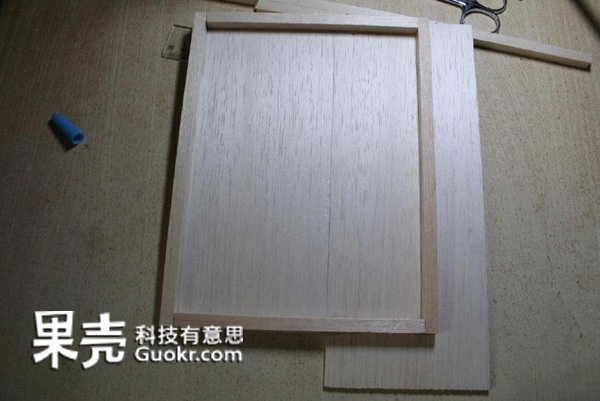

需要在一框架面铺上轻木板做安放台面。


自己制作全息投影

舞台成型啦。



3.3   投影源

自己制作全息投影

下面要说投影源的制作了。由于这是一个苦逼的过程(何况它也不是手工制作类)……

为了服务大众,特地把做好的视频投影源直接上传,供各位下载。

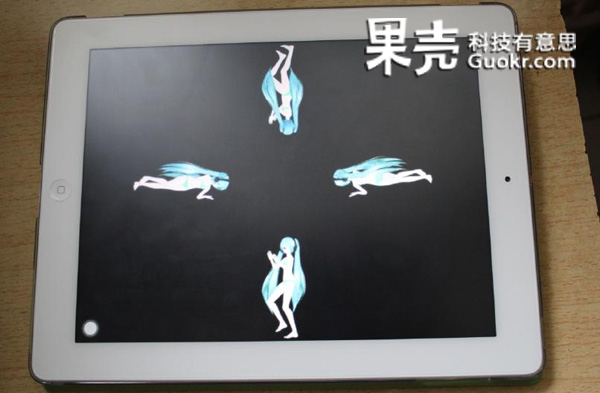

但制作过程还是要粗略介绍一下,首先需要有一个单角度投影源,然后分前后左右四角度输出,最后将四个不同角度的视频呢如图方位整合。

最终得到我们的全息投影源。



下载地址: http://vdisk.weibo.com/s/5orvV/1336989977


自己制作全息投影 自己制作全息投影

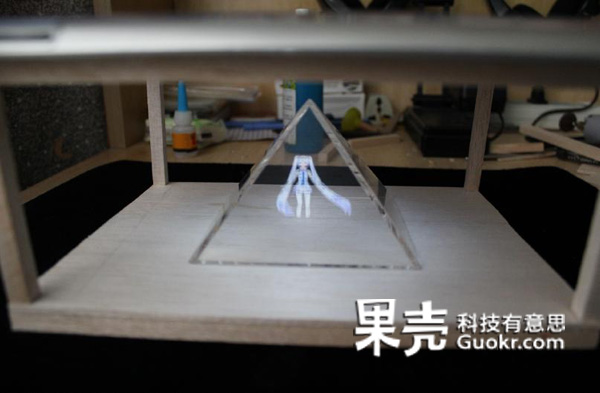

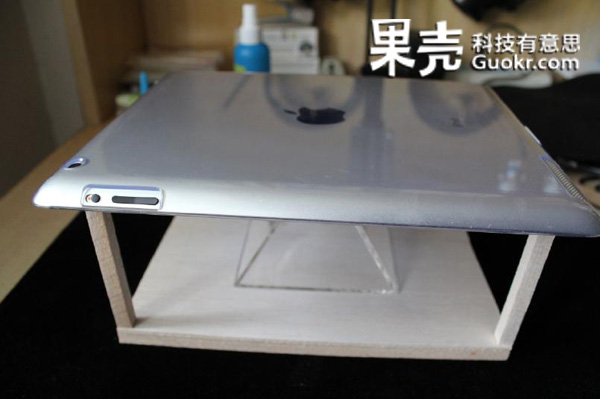

摆放如图。



有光时拍摄略显模糊,我相信在内壁贴上全息膜效果更佳……前面提到了,由于价格,我就不贴啦,这非常适合追求完美人士……

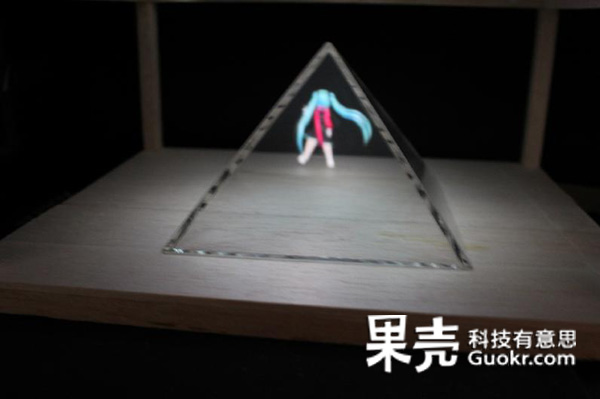

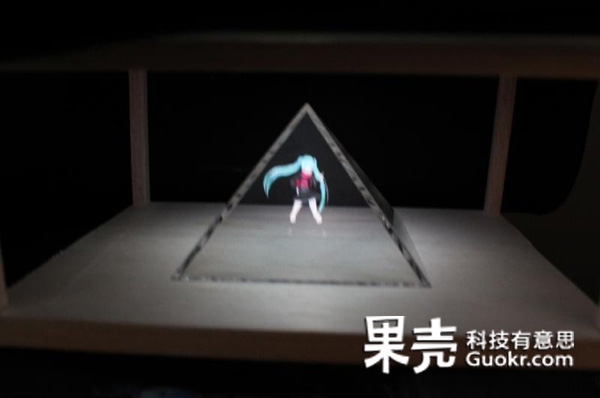

自己制作全息投影

正面。

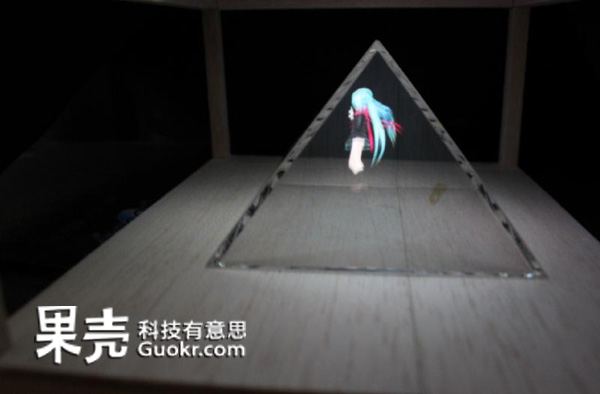

自己制作全息投影

侧面。

自己制作全息投影

背面。



还是看视频吧。
