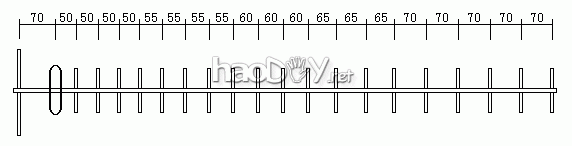

这是一款简朴易制的高增益定向天线，经典八木天线布局，如下图：
注：这种天线是日本人八木发现的，故称八木天线。 图中直线振子用Π馨ｍｍ铝管，折合振子用截面为１０×３ｍｍ的铝条建造。个中反射器２００ｍｍ，引向器１３０ｍｍ，折合振子１５０ｍｍ。 这款天线在８００－９００ＭＨｚ间行使结果最好，上限可延长至手机的移动通讯频段，结果尚可，９７０ＭＨｚ往后增益急剧低落。下限可至７８０ＭＨｚ，７５０ＭＨｚ以下增益急剧低落。 至于引向器的数目可按照现实环境选定，固然是越多越好，但过多往后增益进步不多，天线总长度却增进不少。据实测，７个引向器时天线增益约１０ｄＢ，如图时约１５ｄＢ。
(责任编辑：admin) |
