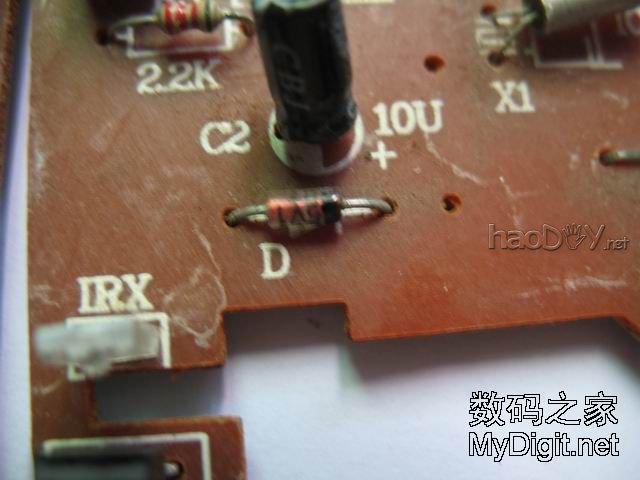

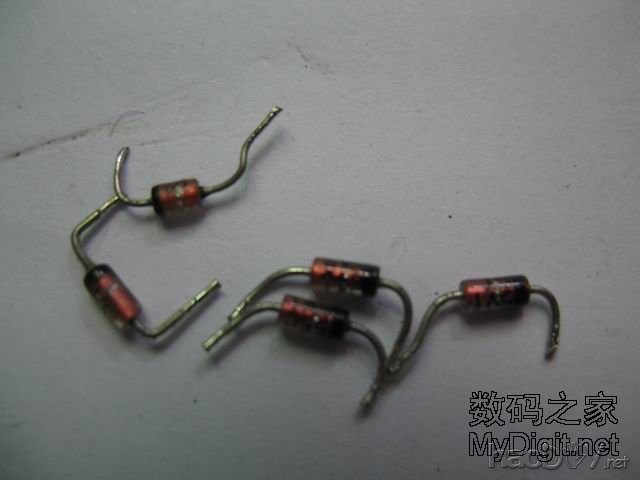

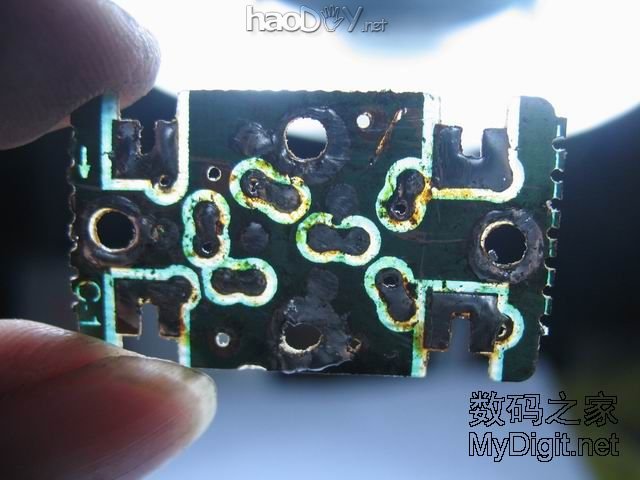

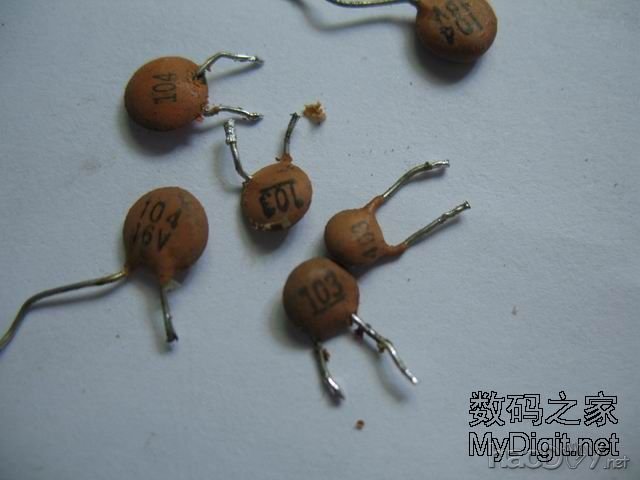

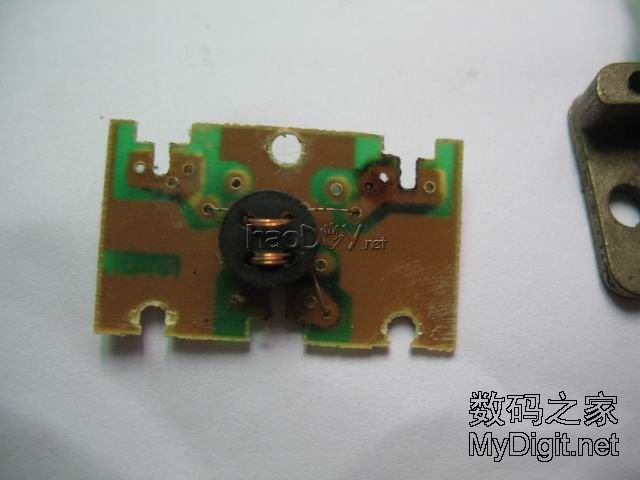

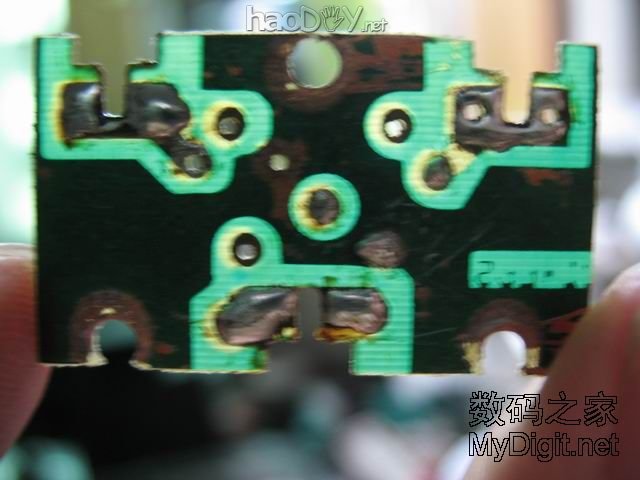

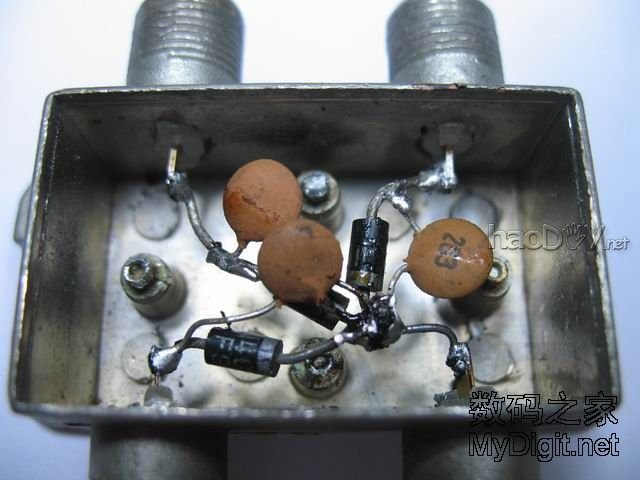

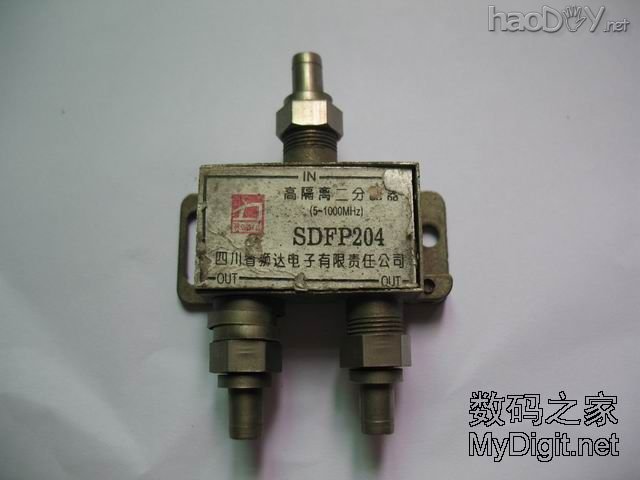

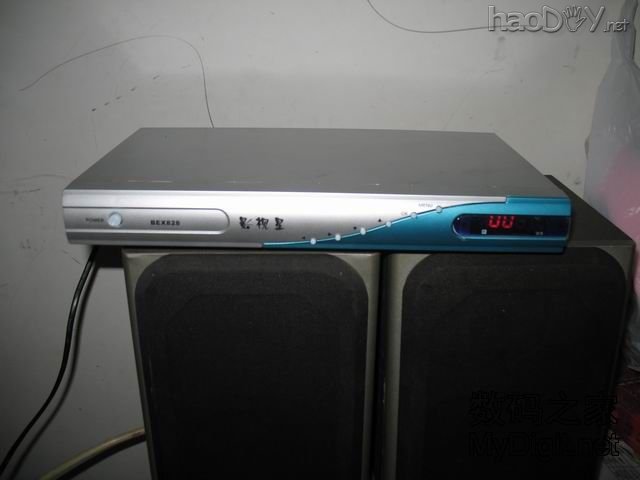

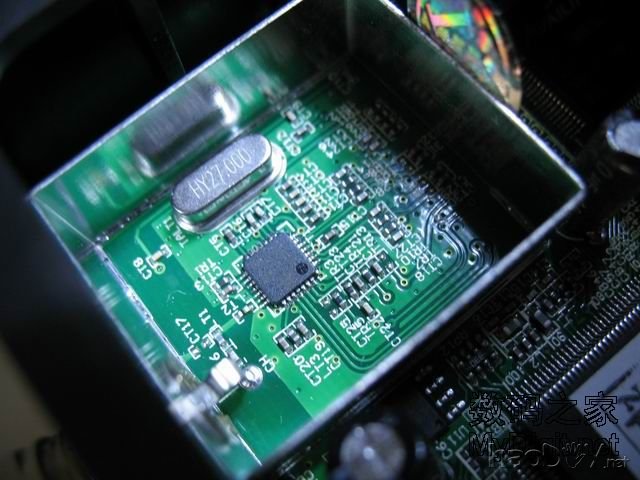

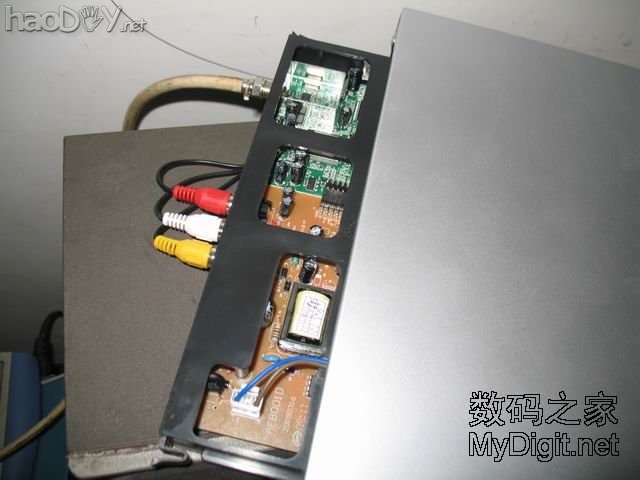

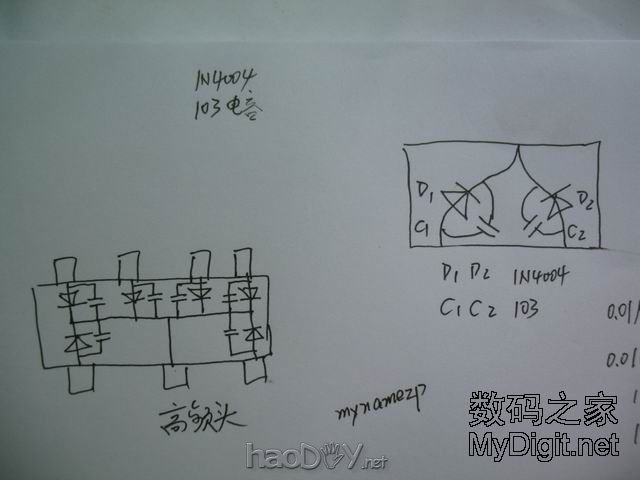

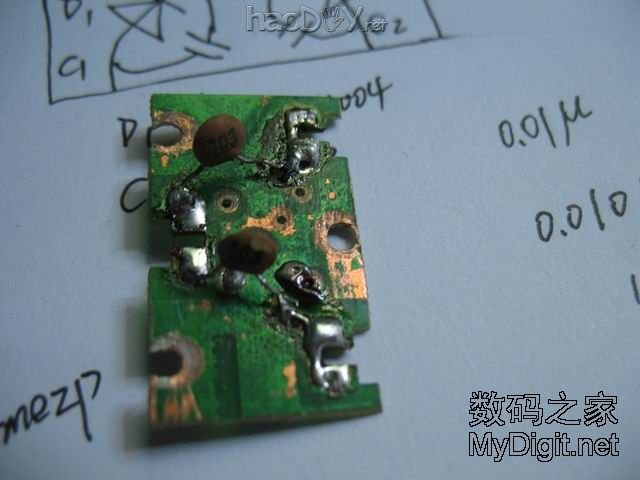

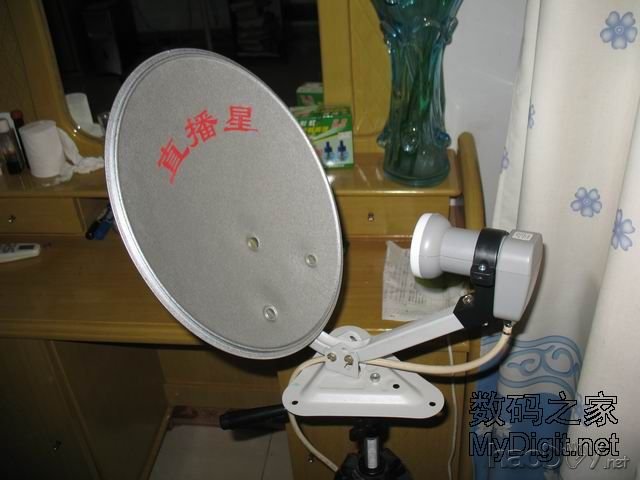

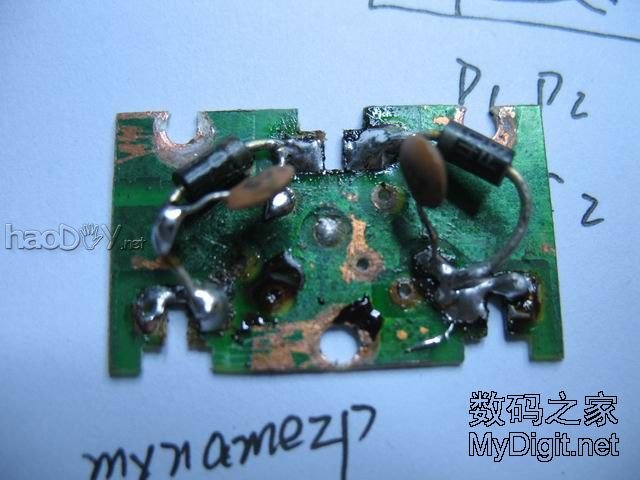

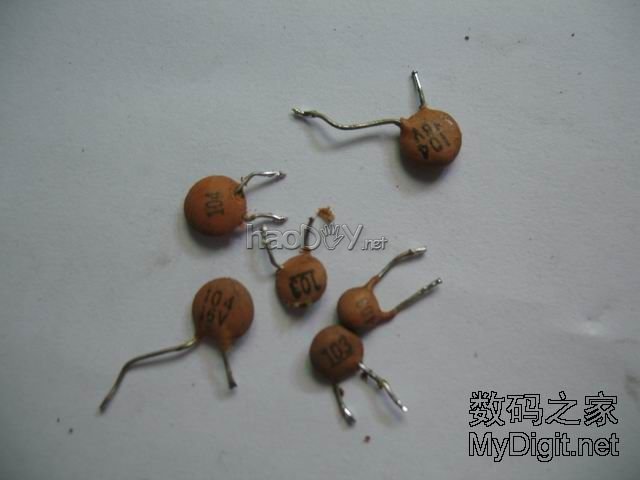

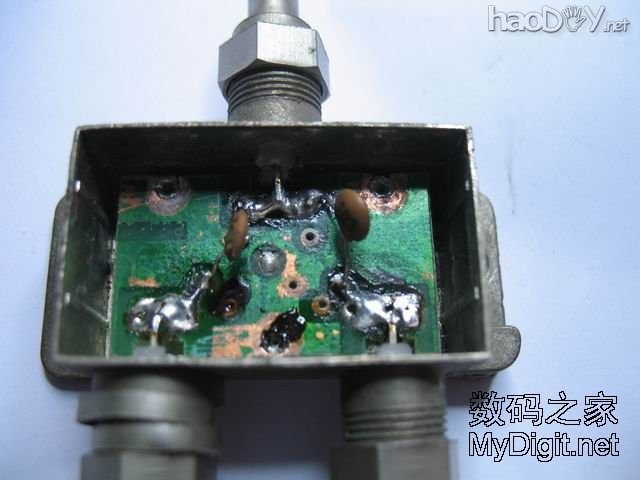

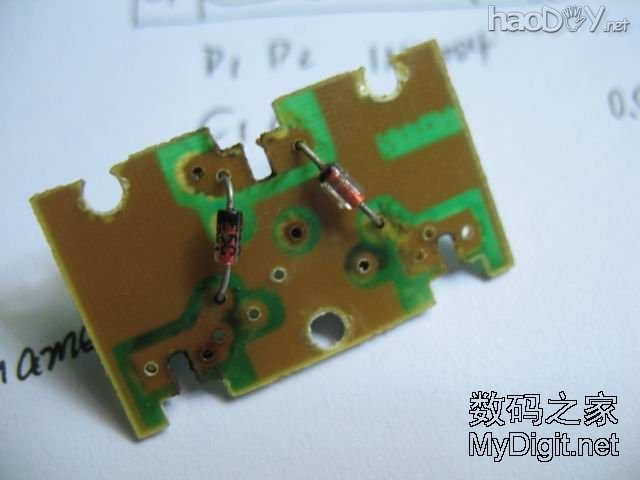

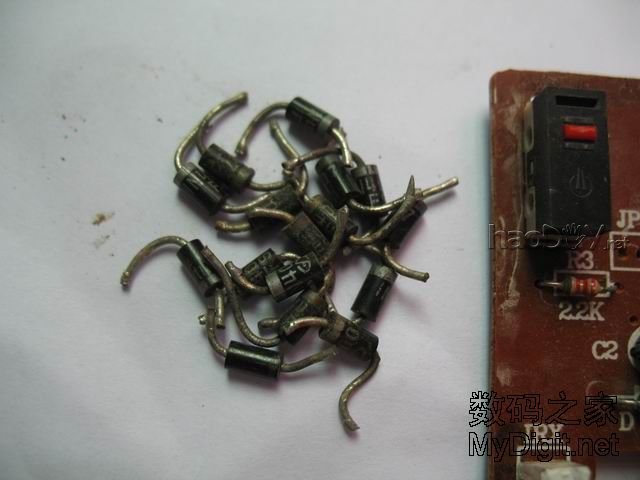

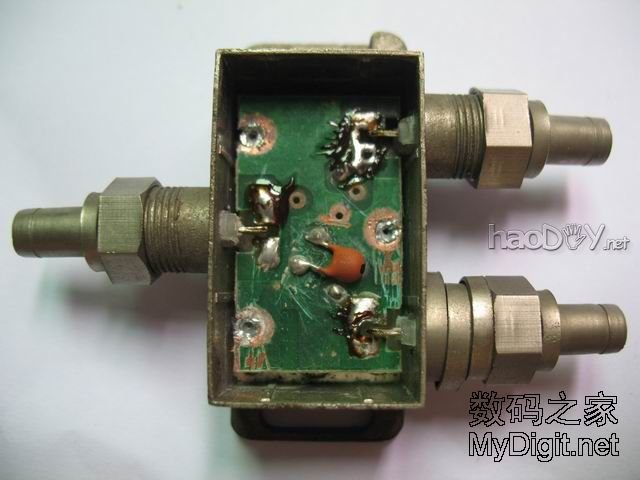

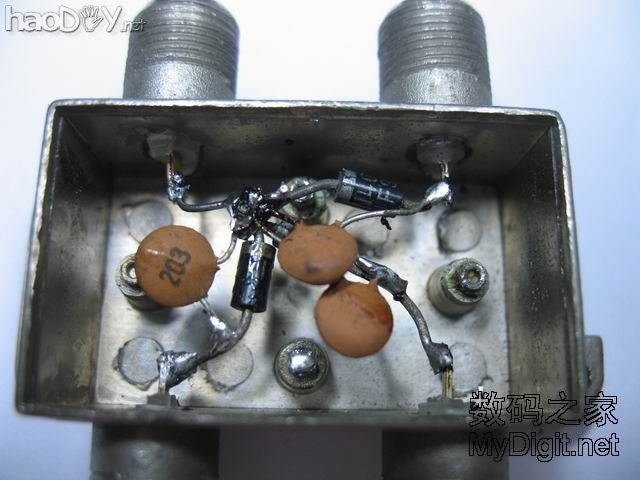

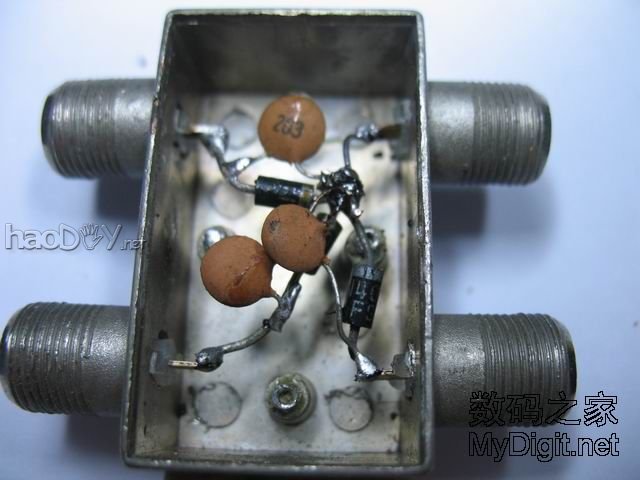

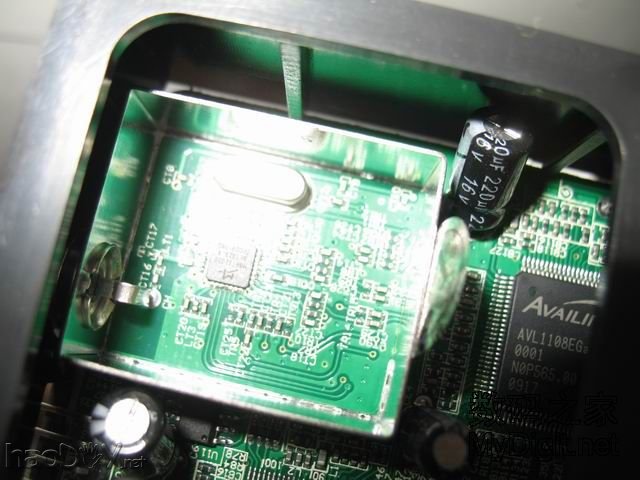

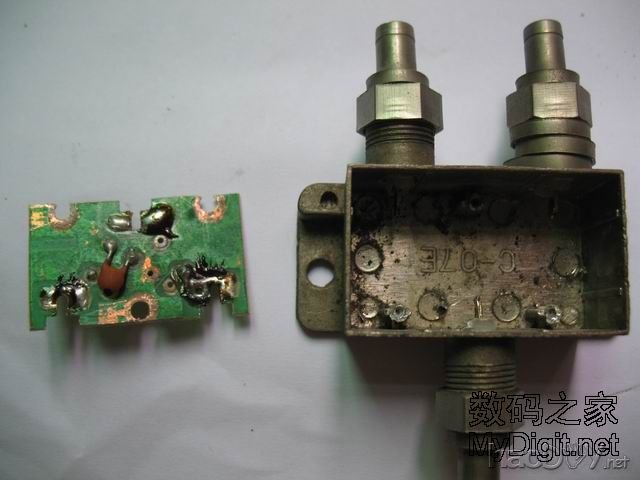

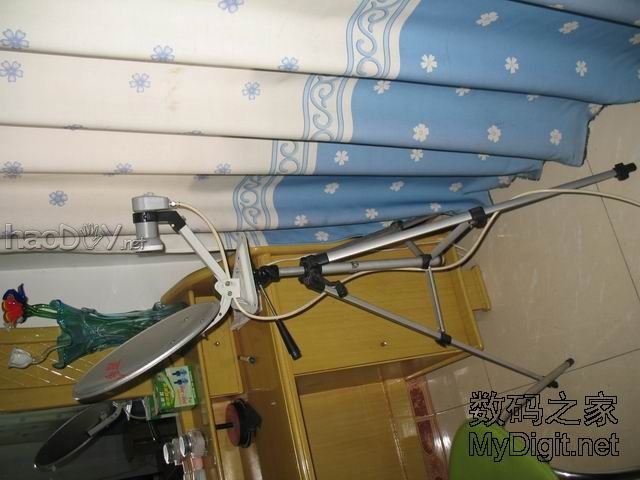

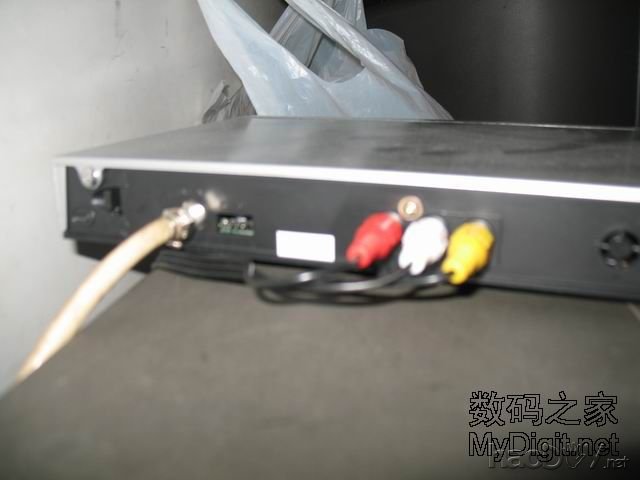

最近我这里闭路价格暴涨50%，不堪剥削的我就买了一套小锅盖收中九，现在有45个台，还有几十个收音频道。 虽然是山寨机，不过效果直逼DVD，没有一点杂波，和画一样。 不便之处是一个接收机只能带一个电视，所以需要用功分器将天线信号分配出来让两个接收机共用。 原理图在网上找到如下，原理太简单，就是用二极管隔离不同的电源供电，用一个高频电容接通信号。 元件我用的4007，电容用了103和204两种，区别不大。 为了利用原来的闭路线，所以需要做两个。 第一个二分用的原来的电路板，第二个板子太差，就搭焊了。 手头都是拆机件，看起来不够专业…… 补充下，最后在考虑，第二个功分器会接在第一个后面，到时候应该会短路第一个功分器这一路才对，不然两个二极管压降会不会太大，或者电容损耗过多……
