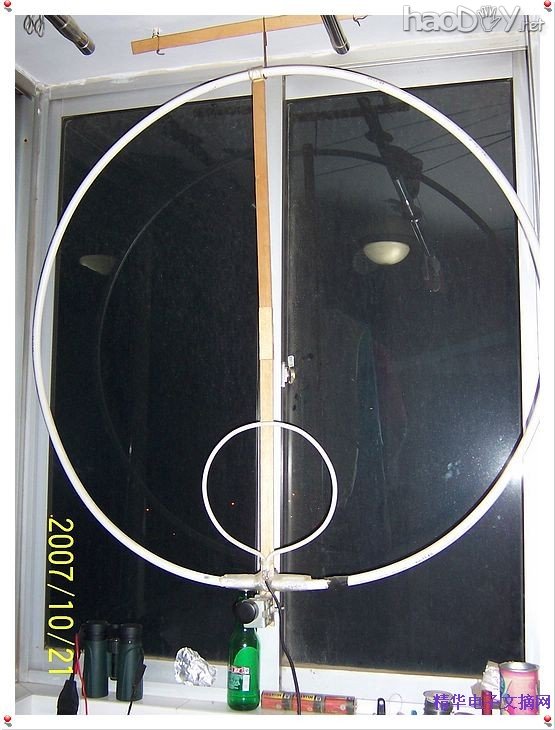

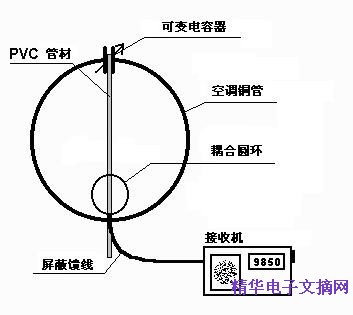

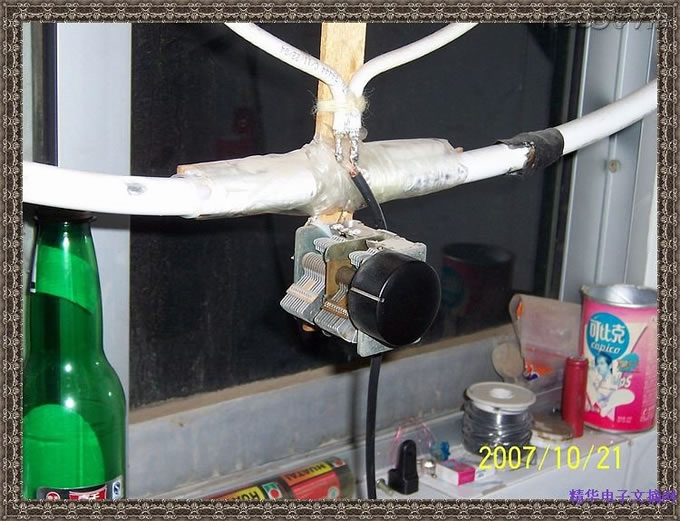

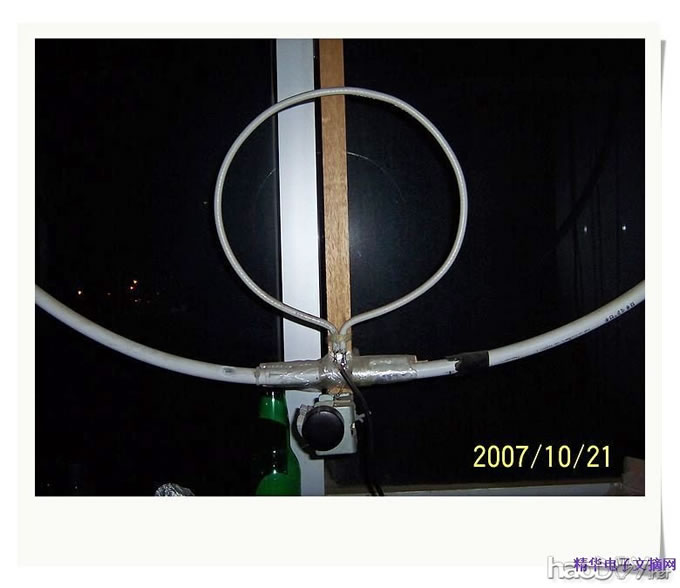

天线在整个接收系统中的重要性是不言而喻的。再好的接收机，没有好的输入信号，肯定得不到好的效果。港人有个让人羡慕的蛛网天线，2000OK仿制过AOR LA320（即是2000 OK天线），小姨子鼓捣过懒汉天线、烂木头天线，卡累丢做过中波天线，还有任天鸿搞的加感型小环天线，加上军火商贩卖的44米双极等等，最让我不能忍受的还有南霸天这个老土豪的T2FD(想到距离窗口近50米的天台，可望而不可及)……这些都说明，有个好的天线对接收效果是多么的重要！ 于是我们都想做个好的天线。 可是，研究了无数的天线理论，拜读了无数大侠的著作，我们发现好的天线，对尺寸都有要求，而且还是很严格的。一个适用于调频广播接收的八木天线，最少也得1.6米宽。至于适用于短波的接收天线，没有几十米是下不来的。现在房子这么贵，谁有那么大的空间啊？即使你能上到天台，可架的高了，还要想方设法避免雷公光顾，头痛不已。 可是我们还是要追求好的接收效果（只追求蓬蓬声的不在此列，那是富人们才玩的），天线还是要做。俺经过百度+Google+反复比较，因地制宜DIY了一副短波接收天线和一副调频接收天线，该天线不占地方，简单易做，效果不错，不须调试，拿来就用——还很便宜，呵呵 【短波天线】 该短波天线是根据港人转载的一个老外的网站，因为是全英文的，俺以前还试着翻译了一下，一并贴过来： 原文  点击打开连接描述的非常仔细，但是很多步骤并不一定要做，俺只简短描述其梗概。 1、天线优点：强方向性，因此对周围环境的噪声能起到很大的抑制作用，从而保证接收信号的清晰，适合电磁环境差的地方使用。 2、需要的器材：空调铜管约3米、粗铜丝约0.6米、可变电容器、带屏蔽的馈线、接收机天线插头、支撑用PVC管材约1.2-1.5米 3、制作方法：首先将空调铜管弯成直接1米左右的圆圈，开口处向上固定在PVC管材上。为了更为坚固，可以在下部打孔，将铜管从其中穿过。 然后将可变电容器的所有动片进行连接，引出一根接头。将定片也引出一根接头，如此以来你就有了两个接头，把这两个接头分别焊接在空调铜管的两个开口处。 将粗铜丝也弯成一个圆圈，其开口处向下固定在固定在通过可变电容器的的直径的另一端。将两个开口分别接在带屏蔽的馈线的芯线和屏蔽层(此处连接完成后，要将接口进行屏蔽处理)，将屏蔽馈线和接收机天线插头进行相连，接入接收机即可。该天线无须调试，即插即用。馈线越短越好。 4、测定频率响应范围(非必须)：本天线的频率响应范围大概是5-25MHZ，但是具体的范围随制作的尺寸不同而稍有变化。因此原文还给出了如何测定本天线具体频率响应范围的方法（不是必须的），粗略描述如下： 首先将天线和接收机连接好，将天线上的可变电容逆时针旋到底，接收机开机，频率设定在5MHZ，通频带选择宽。然后将接收机频率以5KHZ为间隔增加，直到你听到噪声最大（例如你在5.3MHZ听到）。然后将天线上的可变电容顺时针旋到底，接收机从25MHZ以5KHZ为间隔进行递减，直到你听到噪声最大（例如你在23.2MHZ听到）。那么你的天线的频率响应范围为5.3-23.2MHZ。 ◆我的做法：买3米的铝塑管，不用弯，它就是我们要的环形。中间穿了根带屏蔽层的电缆，将其外屏蔽层接到365P可变电容的两端。然后用2.5的铜丝弯个小环，两端接同轴电缆的芯线和屏蔽层，同轴线另一段直接接到接收机，俺的是R71E。实际上，估计可变电容接PVC的两端就可以，我没有办法将铝塑管的铝层和同轴线连接，才这样做的。 总费用：20元左右。 效果图：    ◆使用效果：非常明显。当调节到谐振时，广播立马就浮上来，噪音就沉下去了。收听7M的LSB和广州船台13182，13149，13107，都没有问题。有方向性，较明显。最近的总结是：原来港人发过这个类似的LOOP天线，俺严格按照数据做了一个后，就让2000 Ok 下岗了 (空) (guchg 2007年10月11日 17:27:41 阅读：5 回复：0) ========================================================================= 【调频天线】 这个是moxon天线（有人说叫摩斯安，我感觉就是变形的八木）。这个天线的优点和上面的一样，是不需要调试的，连调谐也不用。网上有这个天线的尺寸计算软件，俺的计算结果如下图所示：  ◆我的做法：买一根PVC管（2元），四个弯头（1元），三米6平方的铜线（18元），总费用：21元左右。做法简单，不再描述其过程，看图说话：     ◆使用效果：YAMAHA tx492收音头，原来接一根粗壮的拉杆天线，怎么歪怎么斜，拔长压短的，总接收不过36个左右，且无论哪个台，都有人体感应，可能鸡鸡的位置调频信号不好。换上这个，可以稳定接收45个，人体感应全部消失，收天津的FM99，效果不错。有方向性,且部分台很明显。垂直极化和水平极化没有大的影响。 (责任编辑：admin) |
