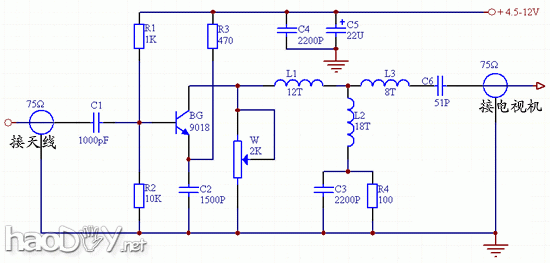

下图是—个简朴的单管电视天线放大器的电道理图。

它是一个共射极放大器。来自天线的信号经电容器Cl耦合到晶体管BG的基极上(BG可选取9018、3DG80B、3DG56B等超高频管，要求截至频率>700MHz，噪声系数尽也许小)，由集电极上的谐振回路取出。谐振回路由电感L1-L3、电容C6和输出端的漫衍电容构成。它调谐在45—225MH2的频率范畴内，对电视的12个频道均有放大浸染。电位器W用来改进频宽，但增进频宽后增益将随之低落。电容器C5选择泄电较小的电解电容器，其他电容器均为圆片状高频瓷片电容。4个线圈的线径为0.51-0.55mm，绕在直径为3.5mm的圆杆上脱胎而成。整个电路要装在屏障盒内．输入输出线均用75Ω的同轴电缆。
