使用Sprint Layout 6.0抄版 玩具七管半导体收音机

时间:2017-09-06 20:09来源:www.crystalradio.cn 作者:乙猪 点击:
使用Sprint Layout 6.0抄版 玩具七管半导体收音机 ,矿石收音机论坛
原收音机制作链接:http://www.crystalradio.cn/thread-1490879-1-1.html

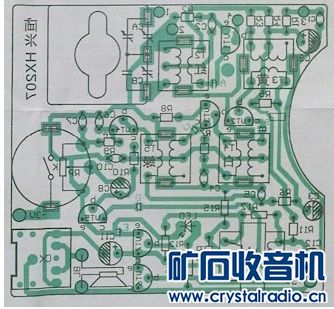

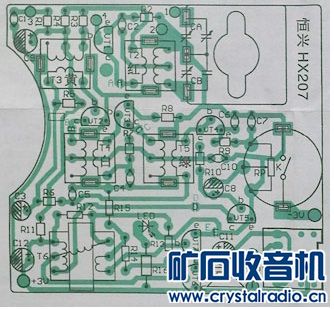

首先是找到PCB板:

使用Sprint Layout 6.0抄版 玩具七管半导体收音机

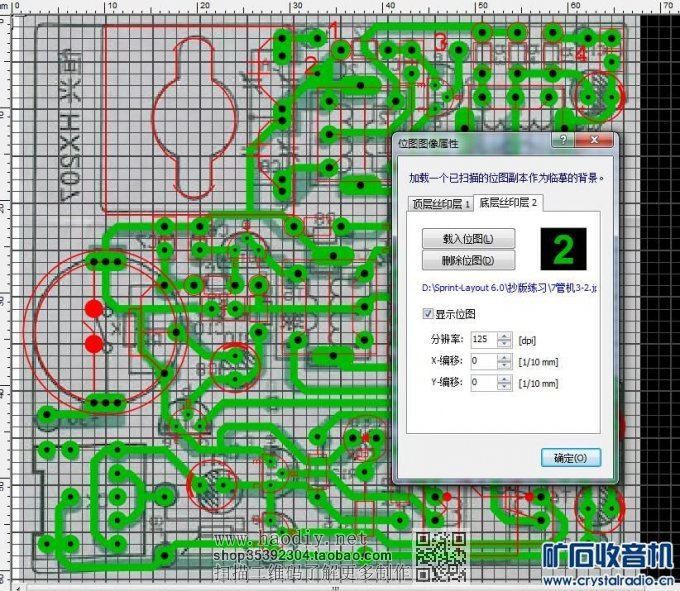

再把原图反转:
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

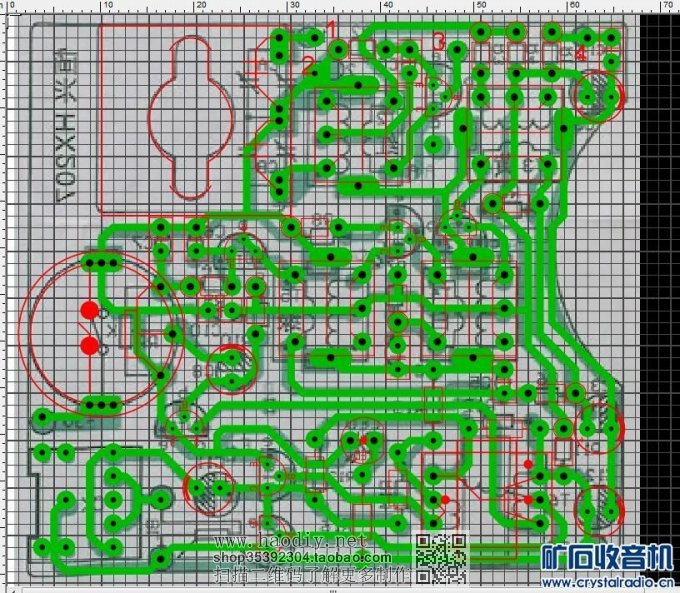

打开Sprint Layout 6.0,导入位图,缩放到合适大小,然后就在图上相应的地方放上焊盘、元器件,连线,,,,
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

使用Sprint Layout 6.0抄版 玩具七管半导体收音机

然后发觉问题来了:
我自有的中周,是不带槽路电容的,得改;
我自有的本振引线与图上不同,得改;
三极管的封装形式,也不方便制作PCB及打孔,得改;
没有磁棒,就用本振代替,得改;
没有耳机插孔,得改,,,,,,,

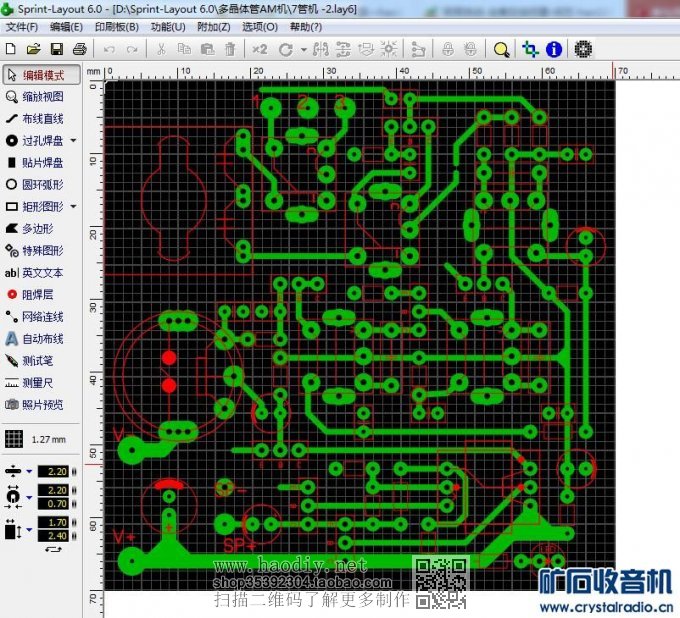

于是变成了下面这个样子:
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

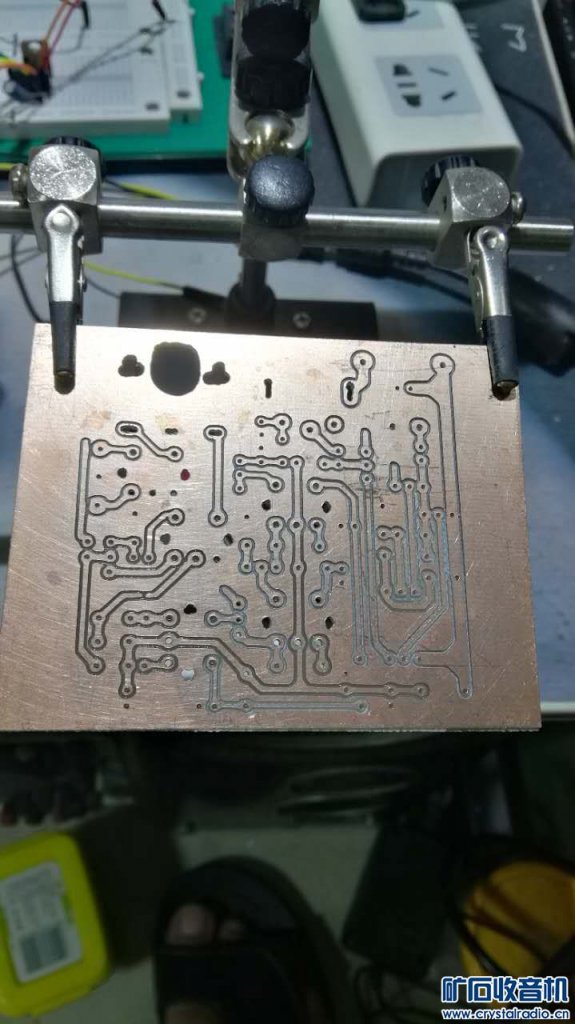

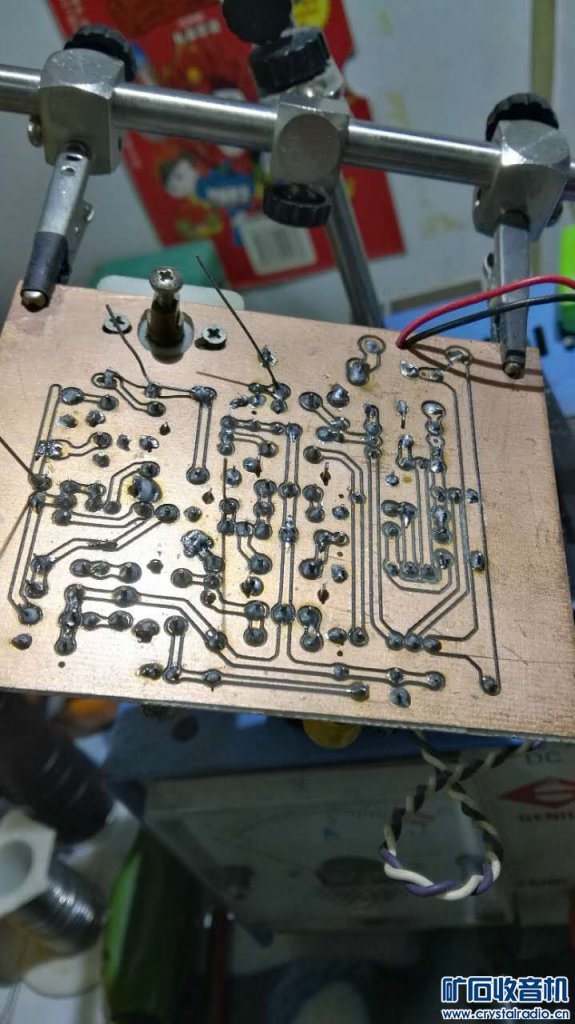

刻好板子了。使用Sprint Layout 6.0抄版 玩具七管半导体收音机

使用Sprint Layout 6.0抄版 玩具七管半导体收音机

百密一疏:可变电容没有223,只有270的,比图上的要大一圈!!于是,音量电位器和可变电容干涉了,装不了拨轮。使用Sprint Layout 6.0抄版 玩具七管半导体收音机
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

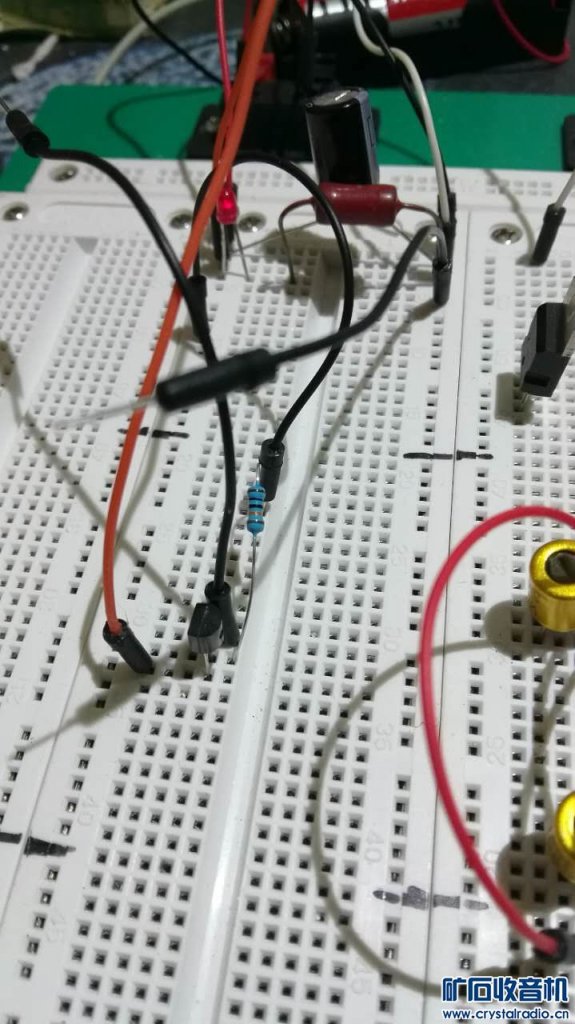

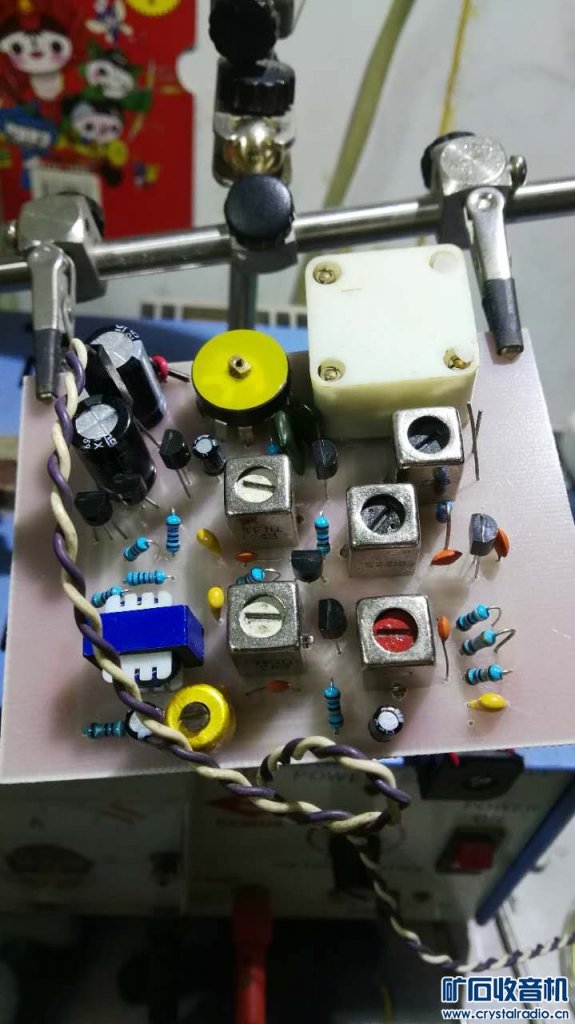

顺便把功放部分装好,并调试。调试是在面包板上进行的:
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

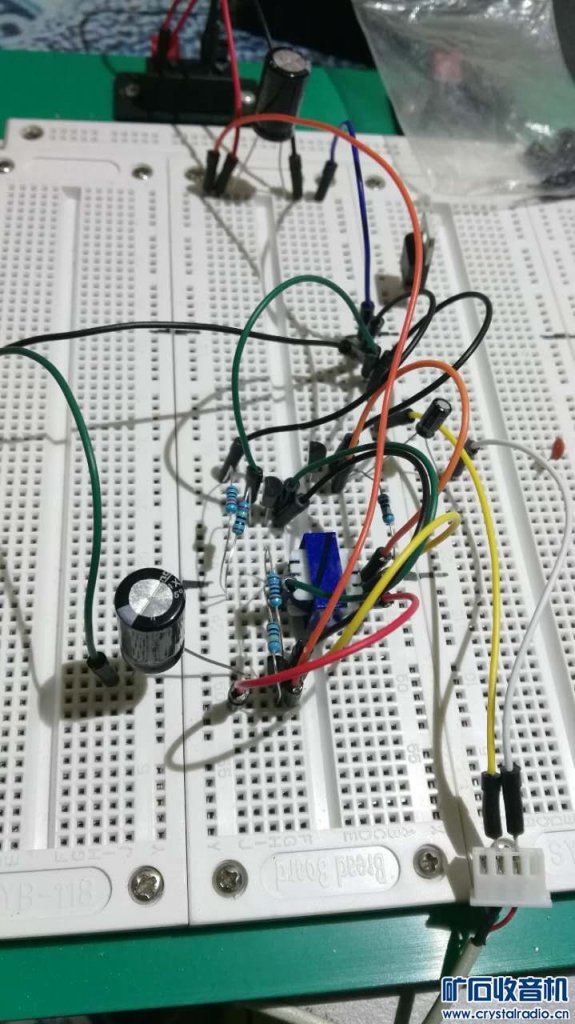

每一级电流,都先在面包板进行单独调试,再上板,省得在板上焊来焊去。
使用Sprint Layout 6.0抄版 玩具七管半导体收音机

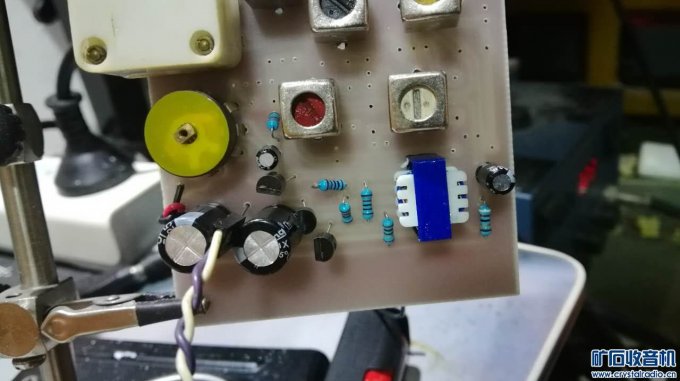

全部焊接完毕,通电静态电流约20mA,基本正常。
使用Sprint Layout 6.0抄版 玩具七管半导体收音机
使用Sprint Layout 6.0抄版 玩具七管半导体收音机
