制作调幅无线话筒

时间:2013-01-01 19:13来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

泛泛电子喜爱者进修和实践建造调频发话器较量多,下面先容一款调幅无线发话器电路,发射频率在中波波段,用中波收音机即可收到信号。

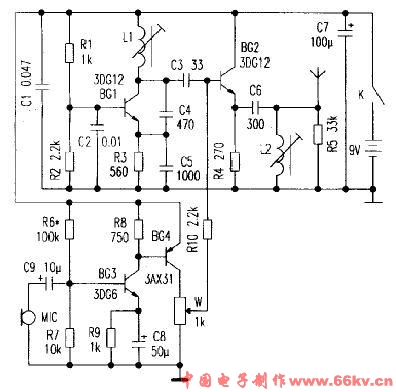

制作调幅无线话筒

 事变道理:

BG1等组成共基极电容三点式振荡器.调解L1可使输出频率在800kHz~1000kHz之间变革.振荡信号经C3送到BG2的基极作为载波信号,来自发话器的音频信号经BG3、BG4放大后经R10也送到BG2的基极作为调制信号,因为BG2的b-e结具有非线性特征,从而可实现音频信号对载波信号的幅度调制.由BG2发射极获得的调幅信号颠末由C6、L2、R5构成的匹配收集与天线相接,向空间发射电磁波。

W用于调解调制信号的巨细,可防备过调幅.元件选择与调试L1、L2为中波收音机的振荡线圈,可用LTF-2-3振荡线圈的①、⑥端,也可在调幅收音机的中周骨架上用Φ0.08mm的漆包线绕85圈制成.

发话器可用驻极体发话器.开关回收微动开关,电源用9V叠层电池.天线用恰当长度的金饰线.别的元件见图注.调试时,先调解R6,使BG4的集电极电流为4mA.

将调幅收音机的频率度盘调到800kHz~1000kHz范畴内的某一没有广播信号的频率上,然后使收音机接近无线发话器,对着驻极体发话器谈话,调解L1、L2使收音机收到信号.然后将无线发话器和收音机之间的间隔拉大,再调解L1、L2使收音机收到的信号最强.同时调解W使收到的信号不失真,并且发射功率最大.
电路安装完毕,封在一个方盒内,发话器用同轴屏障线毗连。
