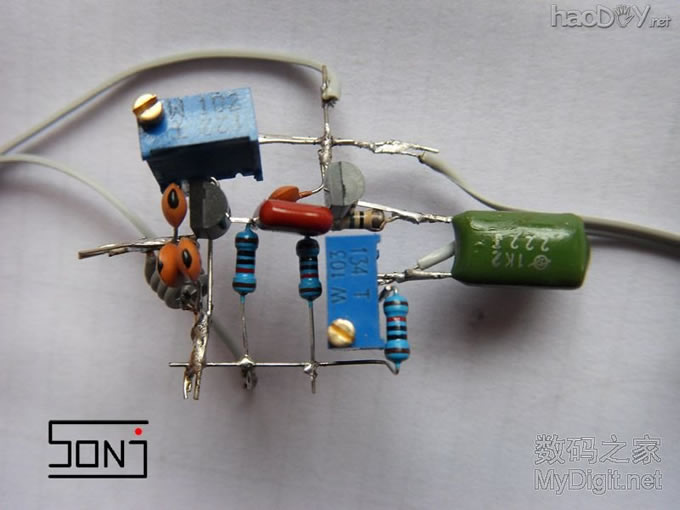

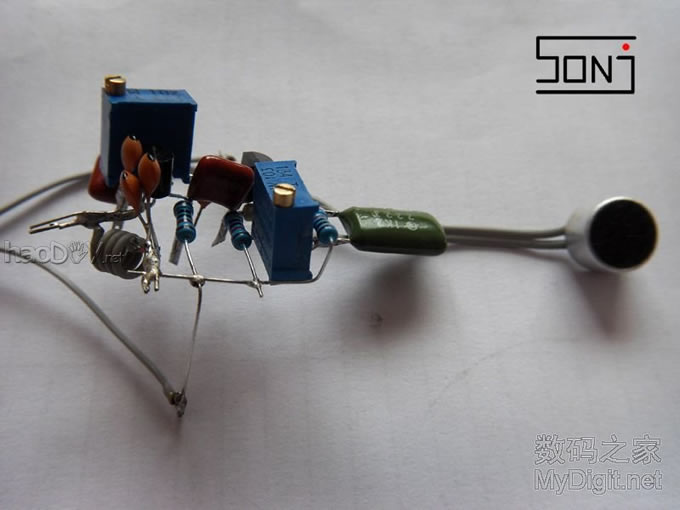

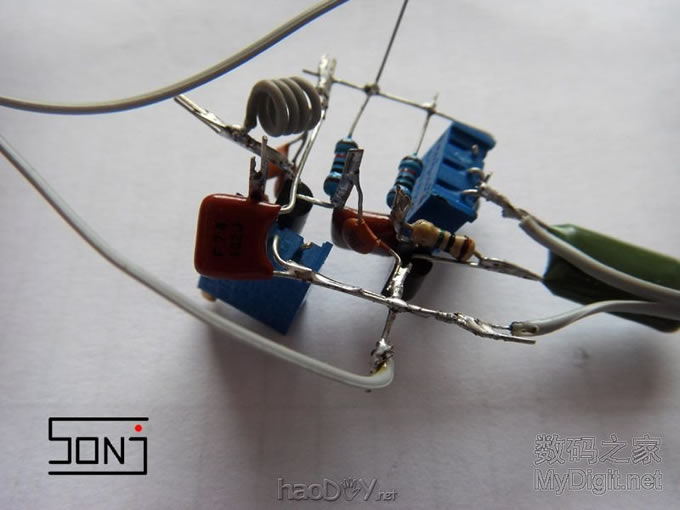

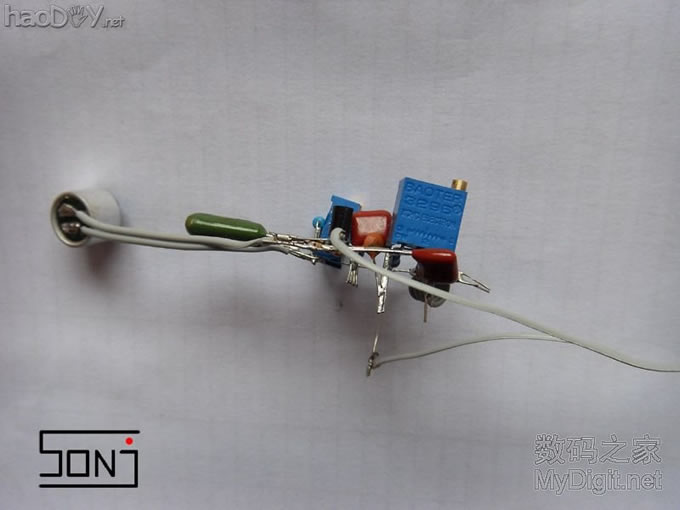

前段时间做过只有5各元件的小型窃（和谐）听器，结果效果太差，距离也很近，超出1m左右噪音巨大，几乎听不到声音。。。 此次凑齐所有元件，做了个15个元件的窃（和谐）听器，效果不错。。。 用3V的CR2032供电，采用10cm左右的天线，穿墙距离达十几米，空旷情况没有测试，据此电路的作者测试，距离能到30m。天线取1.2m的软导线，此时发生距离可到200m左右。 我后来用一节14500锂电供电发现也不错。。。 为了省事，没有用洞洞板，直接搭棚吧~~~~ 接受使用的是昂达VX898+ 看图 上下左右，完全搭棚 没有加电池和天线的图

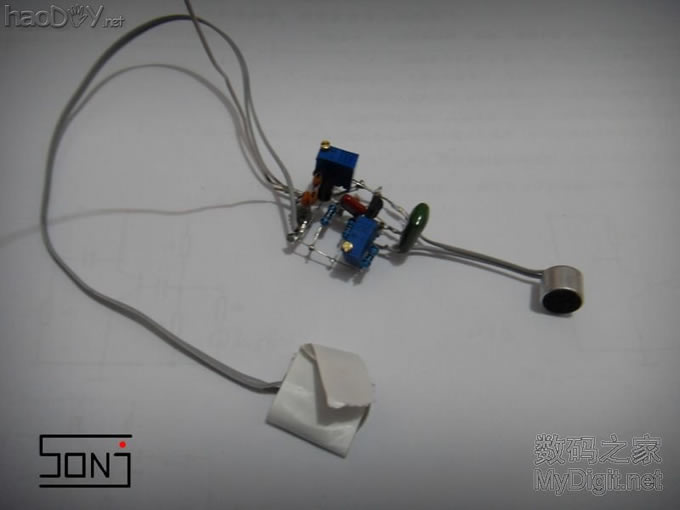

加装天线后供电

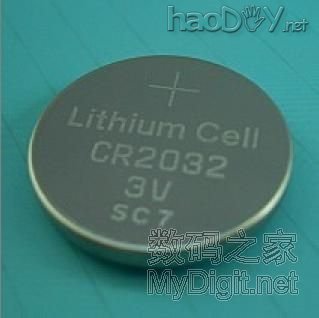

47p电容用的30和15的并一块 18p的电容用15p代替 电池用的CR2032

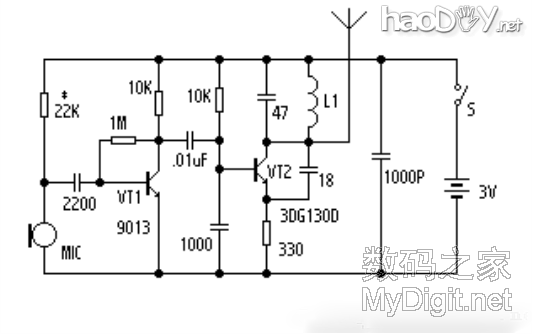

占楼上 资料
