笔者建造的无线调频发话器是以Ｑ５＞７为焦点，外加一级低频放大和射频功率放大电路等构成（可进步发话器的迅速度和射频发射功率）。该调频发话器在我单元２５０ｍ２的大讲堂内用作教室解说，已行使了６年，结果很好。

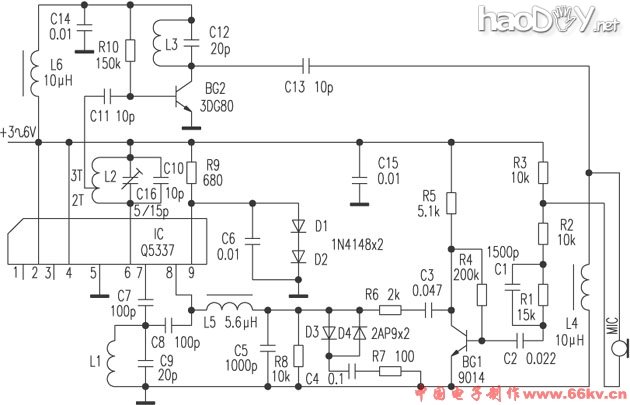

该发话器语音清楚度较高，首要采纳了几个法子：ＭＩＣ输出的信号先送到ＢＧ１管举办放大，个中Ｒ１和Ｃ１是附加的高音预加重电路。Ｃ２和Ｃ３是ＢＧ１管的输入和输出耦合电容，其值用得较小，是为了衰减低音，晋升中高音。ＢＧ１管输出端反向并联的二极管Ｄ３、Ｄ４与Ｃ４、Ｒ７的电路，是操作二极管正领导通时内阻变小的特征对强信号起限幅浸染，而正常强度的信号不受影响，同时对发话器与扬声器之间的正反馈引起的啸叫也有精采的克制浸染。发话器信号经ＢＧ１放大后，通过Ｌ５加到ＩＣ内部的变容管上，对高频信号举办调频调制，可获得较大的频偏。 Ｃ７、Ｃ８和Ｃ９、Ｌ１构成调频信号调谐电路，其事变频率在８８ＭＨｚ～１０８ＭＨｚ之间。ＩＣ的第{6}脚输出的高频信号经Ｌ２和Ｃ１０调谐选频后送Ｃ１１再耦合到ＢＧ２管举办射频放大（ＢＧ２可用一样平常的超高频管）后，向空间辐射调频的发话器信号。整机装在一个袖珍半导体收音机的外壳内。ＭＩＣ用一根８０ｃｍ长的单芯屏障软线引出，此发话器引线兼作发射天线。Ｃ１３输出的高频信号用电感Ｌ４与地断绝，接到屏障线的外层。ＭＩＣ装在一个吻合的乳胶管内，再用一个领带夹与乳胶管牢靠在一路。行使时将发话器夹在胸前接近衣领处，呆板挂在裤带上，使发话器线睁开，其发射结果最好。 Ｌ１、Ｌ２、Ｌ３用∮０．５ｍｍ阁下的漆包线在直径为５ｍｍ的圆棒上绕５圈，Ｌ２上有一抽头。Ｌ４、Ｌ５和Ｌ６可用平凡小型色码电感。调试时先调Ｌ１的松紧度，使收音机在ＦＭ段能收到该调频发话器发射的信号，再调Ｃ１６使信号更强。最后将收音机天线收缩后调Ｌ３，使发射间隔最远。若有浅显场强计（《电子报》曾多次先容过）共同调试，能调到结果最佳。 本机频率不变，一次调好后行使数月不会漂移。本人行使４．５Ｖ电源时，发射—吸取间隔２５米之内无偏向性，用调频收音机收听，感受就像是一个调频广播电台。 (责任编辑：admin) |
