同学们知道什么是数码管吗？数码管是一种半导体发光器件，其基本单元是发光二极管，而数码管时钟是也是用数码管制作而成的哦，是不是非常神奇呢？可以发光的时钟，下面就跟小白姐姐一起来制作一个吧！

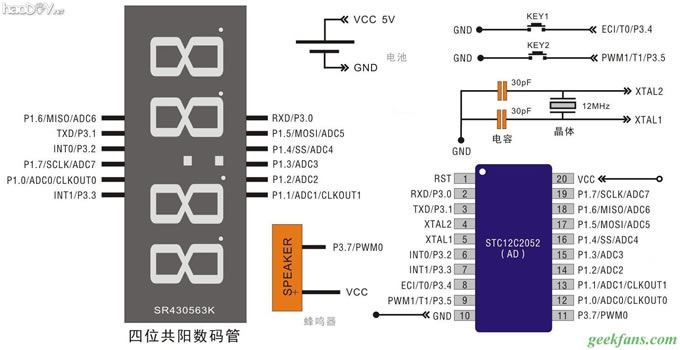

　　电路图：

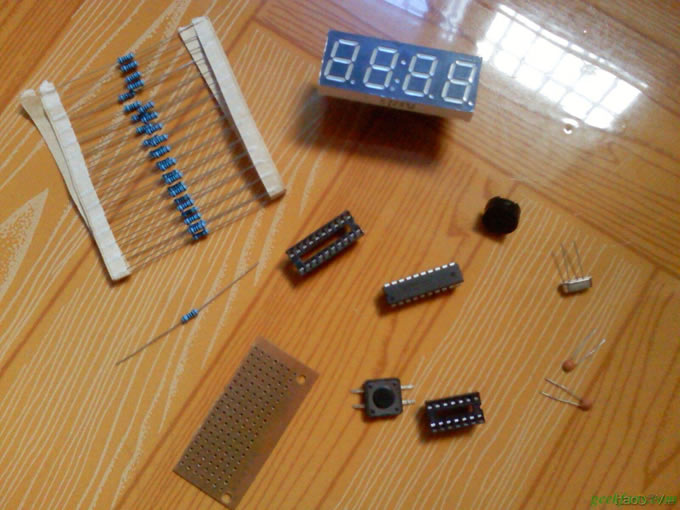

　　材料：

　　STC12C2052AD单片机一片

　　黄色共阳4位时钟数码管一块

　　6mm×6mm按键两个

　　杜邦线插针2p两个

　　无源蜂鸣器一个

　　20脚+14脚芯片座各一个

　　洞洞板一块（截取一小部分）

　　100欧电阻4个

　　用数码管显示，单片机控制，两个按键调时，蜂鸣器整点报时。

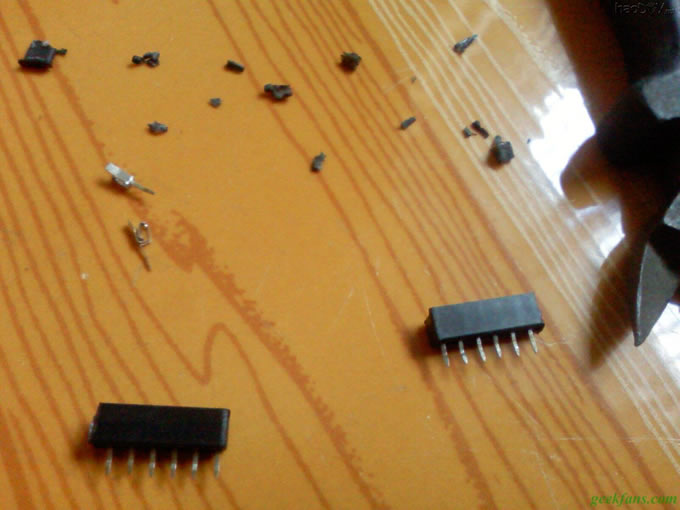

　　14脚的芯片座用刀切成两半，再去掉旁边的一个脚，剩下两个6脚的插针，用来插数码管。

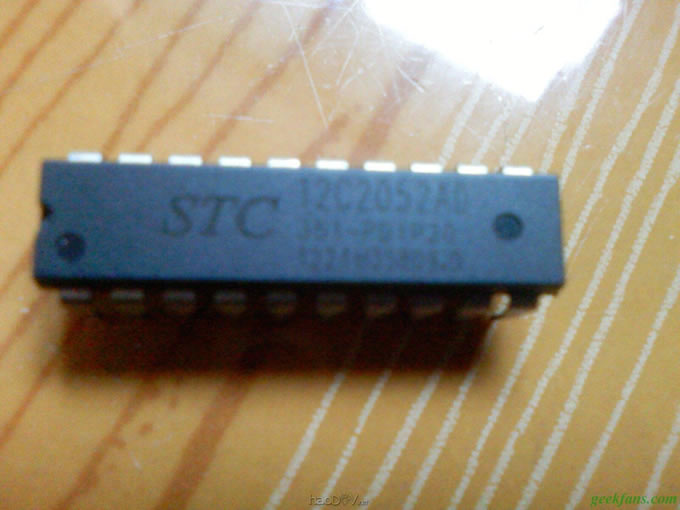

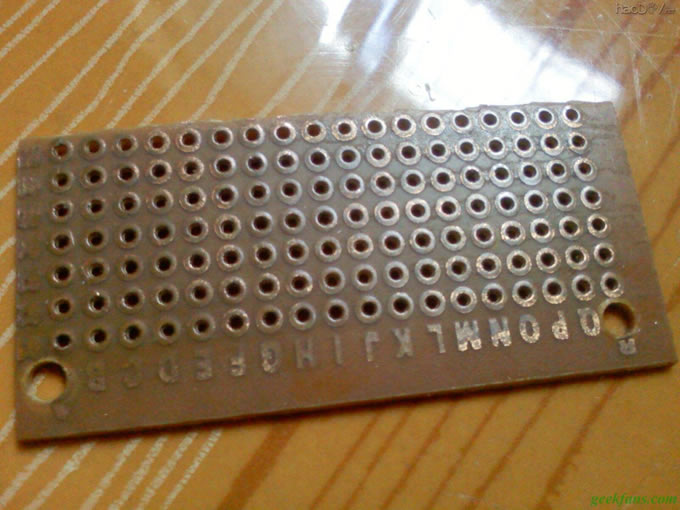

　　单片机+洞洞板特写

　　开始焊在洞洞板上

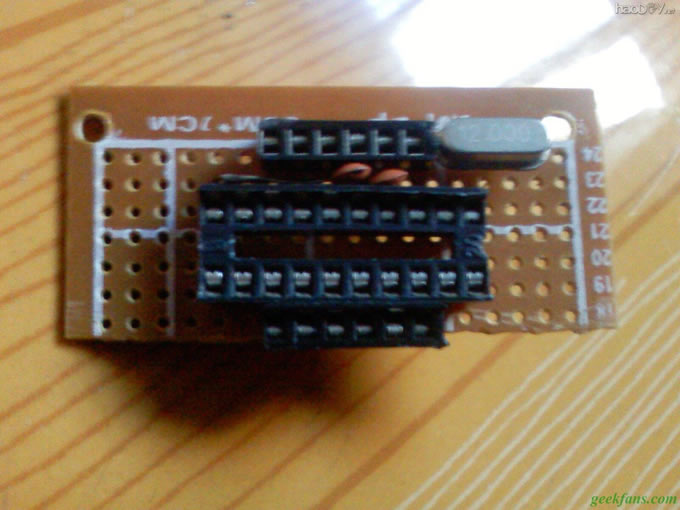

　　首先是最小系统

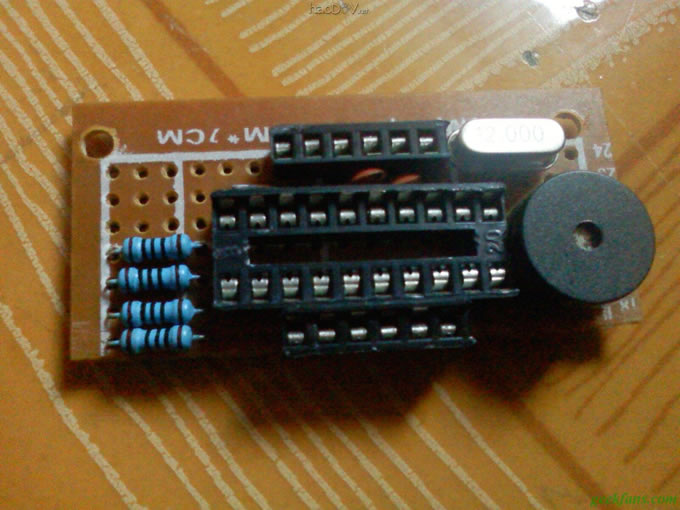

　　焊上4个100欧的上拉电阻和蜂鸣器

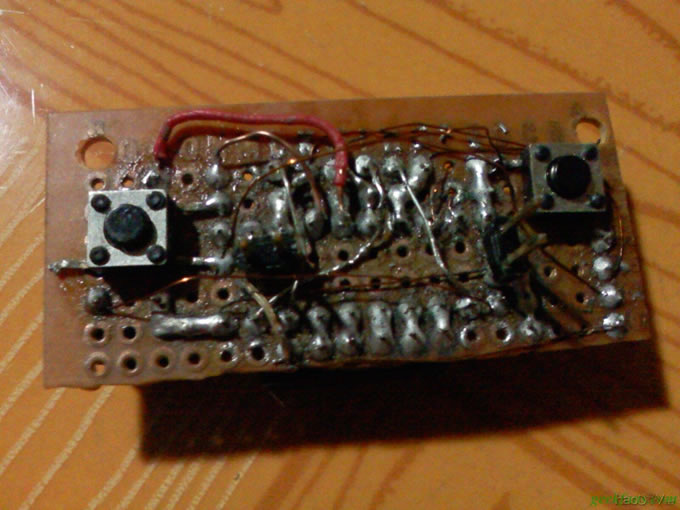

　　背面焊上按键和杜邦线插针
