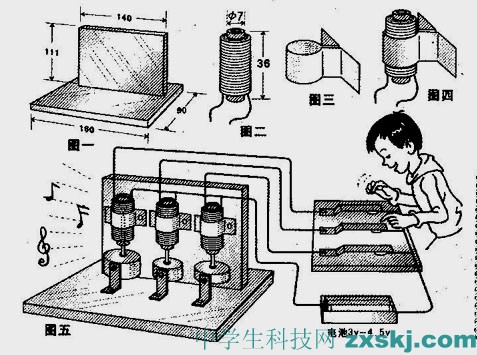

这是个电动玩具，只要一按开关，三只小鼓就会发出动听的咚咚声。 制作方法： 1.按图一要求用三夹板做一个带直立面板的底座。 2.按图二用卡纸卷在一个圆柱形线圈骨架，然后用直径0．47mm的漆包线在筒上绕线圈，每绕一层包一层纸，共绕6~8层，首尾各留出60mm线头，刮去绝缘漆，，绕好的线圈外面绕一层透明胶带，以防线圈松脱。 3.接图三用卡纸做线圈支架，照图四包在线圈外面，用胶水粘牢，照样做三套。 4.接图五把做好的线圈用百得胶等距离固定在直立面板上，同时取三只大小不等的金属瓶盖，瓶盖边上钻小孔，再剪三片8x30（mm)薄铁片，顶端分别钻小孔，做瓶盖托架，托架固定在底座上，瓶盖中心要求对准线圈中心。然后把三只一寸半铁钉插人线圈，使铁钉搁置在瓶盖上。在安装时，要调整托架的高低，使铁钉伸入线圈1／2，露出线圈口约8～10mm。 5.按图六用弹性金属片做三只开关，把它用小钉子固定在一块小木板上。要求当开关按下时，正好和下面的图钉接触。 6.最后按图五接通线路，接线时先在每个线圈两边的面板上钻孔，把线圈从面板前穿到面板后，然后把线头用胶水纸固定在面板后再接出长线。长线接到开关底座和电池正负极。 电源用两三节干电池串联而成，游戏时轮流按下、松开开关，各个线圈轮流产生间隙磁性，使铁钉吸引放下，电流被切断．铁钉落下敲击在瓶盖上发出不同的声音。 如果按下开关后线圈中铁钉不动，需要调整铁钉的位置，或者调整铁钉的长度，就会正常动作。
