先说说变焦手电的上风:比起传统定焦(或平凡聚光)的手电,当必要大范畴照明的时辰,很明明谁人核心不行能完成这个使命。而定焦手电在赶上远间隔照明使命的时辰就又望而却步了。。。以是变焦手电罗致两者所长,既可以远间隔照明,也可以近间隔提供泛光照明。
于是我很早就很祈望拥有个拉风的变焦手电。可是因为早年的谁人大而粗笨的强光警用手电给我造成的难以携带的生理阴影,我纵然望见了市面上的变焦手电,也不敢去买。就算望见吻合的了,那价值呀。。。也是不敢阿谀的。(仿佛假如全部对象都价值很低的话,就没人去DIY的了。。。。。。)直至2010年中旬,我望见了一种很小的,装7号电池的变焦手电,价值也是可以接管的。可是那亮度啊。。。不敢阿谀。就是一个平凡的草帽灯+聚焦透镜。
1.制作原料和器材
1.1制作原料 铝制易拉罐 凸透镜(直径15MM) 高亮度 150流明LED,14mm铝基板(超省电-事变电流400mah) 1.5-3.7V升压电路,直径11mm(输出电压400mah,总体转换服从85%) 5号电池 开关总成-直径15.5mm(包罗开关-开关板-弹簧-胶帽) 用于升压电路的小弹簧 导热胶块 502 刹时强力胶
1.2制作器材 大号铰剪(用于剪切铝罐) 电烙铁 导热硅脂 用于焊接办电筒的电源线(可能用细而有韧性的导线取代) 剪钳(斜口钳) 台钳
2.这里先讲授一下变焦手电的道理

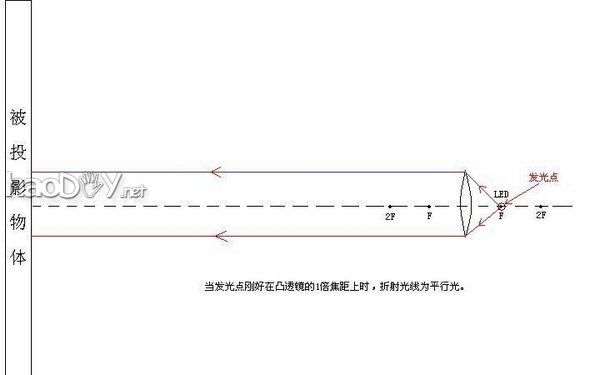

如图,当发光点恰甜头于凸透镜的1倍焦距的时辰,折射出来的光泽靠近平行光,此时的光泽是汇聚的,以是照射的间隔较远,可是照射的范畴较窄。。

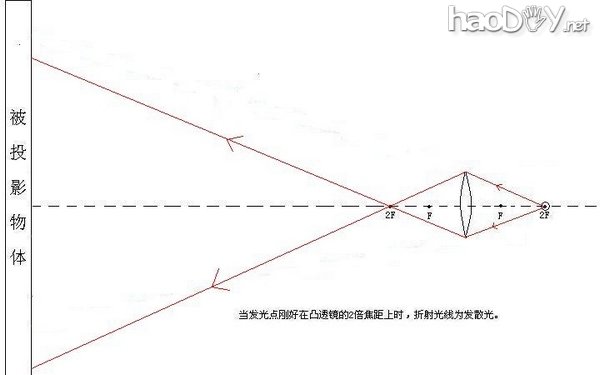

如图,当发光点恰甜头于凸透镜的2倍焦距的时辰,折射出来的光泽较量发散,此时的光泽是发散的,以是照射的间隔较近,可是照射的范畴较宽。
3.制作照明-升压部门
-可别鄙视人家小哦,俗话说,人不行貌相,海水不行斗量~~

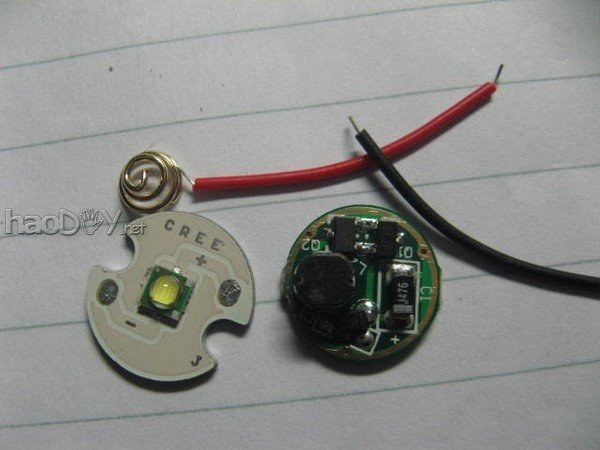

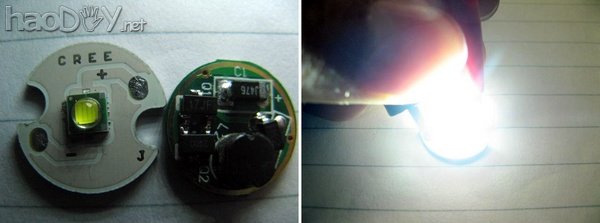

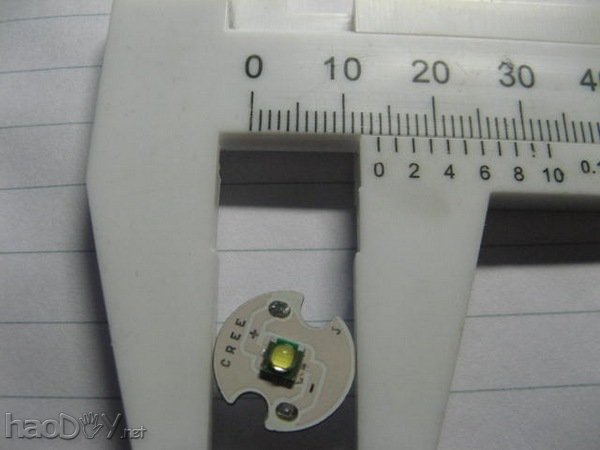

LED,升压电路,电源线,小弹簧,配合构成照明部门

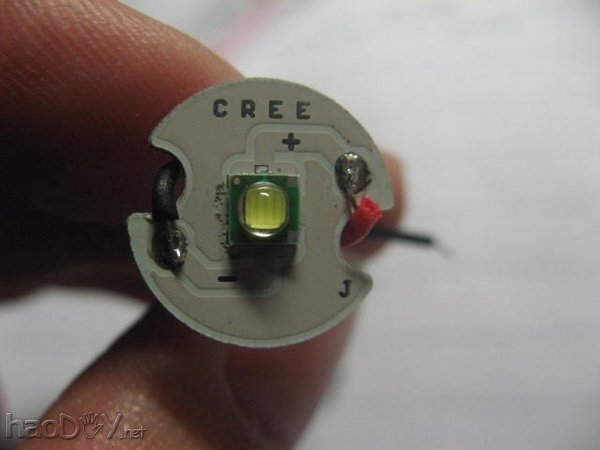

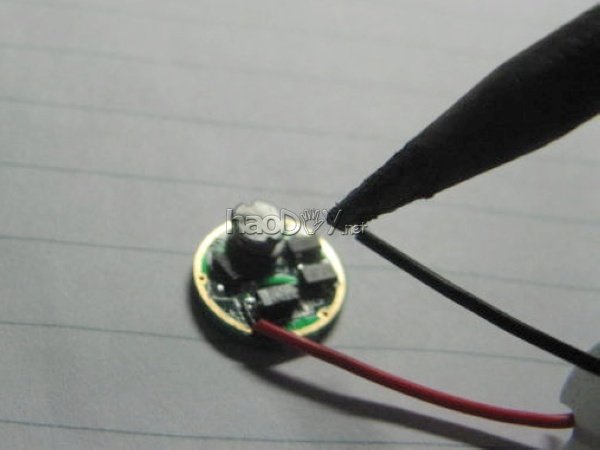

焊线,并做甜头理赏罚(喔,原本这个槽是这么用的啊!!!)
这么细的焊点,我这么粗的烙铁头有点力有未逮啊。。。。。。

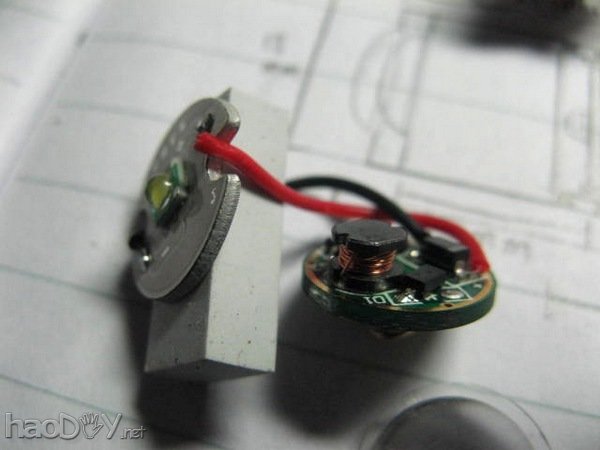

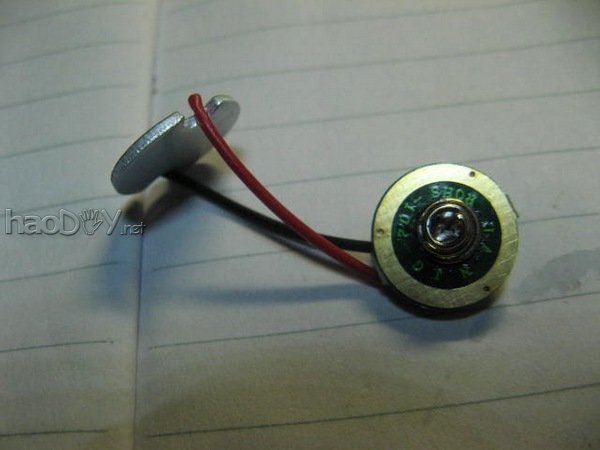

焊好了。筹备焊小弹簧

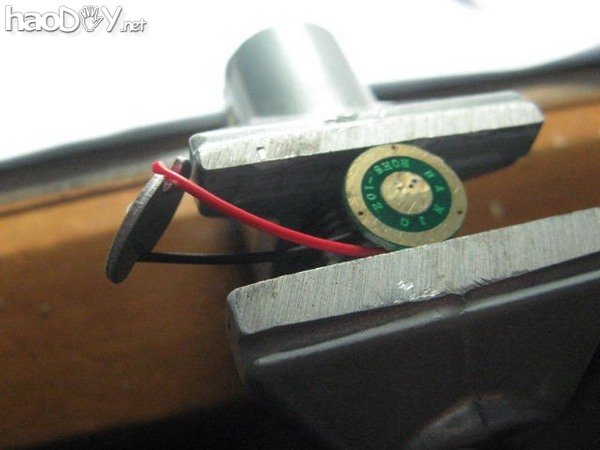

又一次检验我的焊工。。。
传说中的散热胶块。这个胶块贴在脸上感受冰冰的,像一块铁。

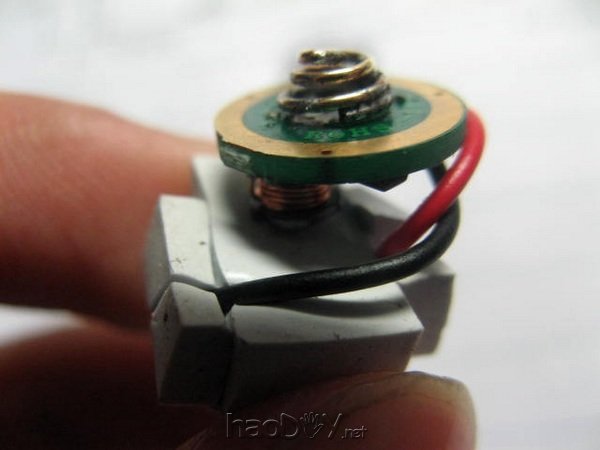

裁好,筹备用铝皮包裹起来

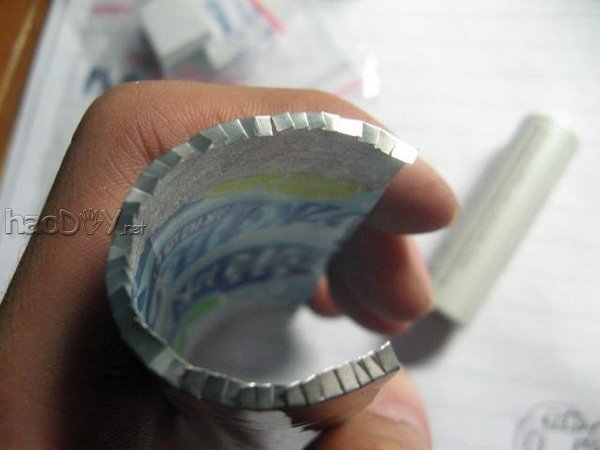

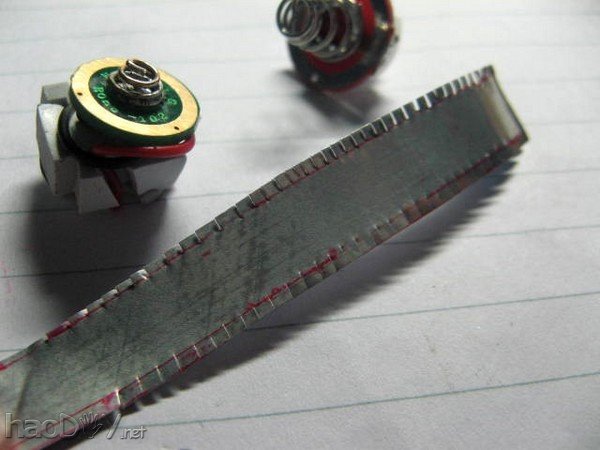

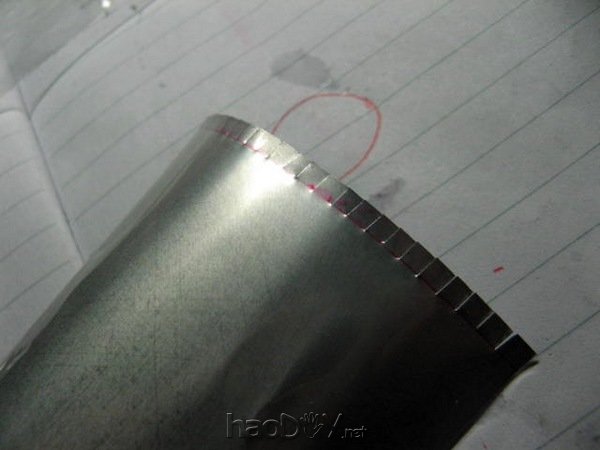

裁下一条铝皮,剪口子

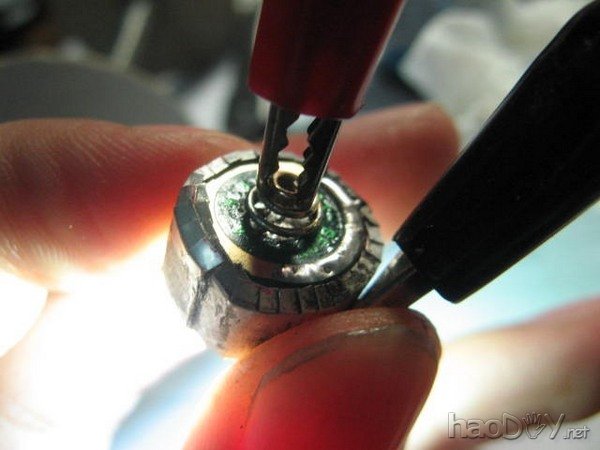

这样包起来。这个步调让我手抽筋。。。
做好了的结果,这次给的是1.4V电压。 4.制作开关部门

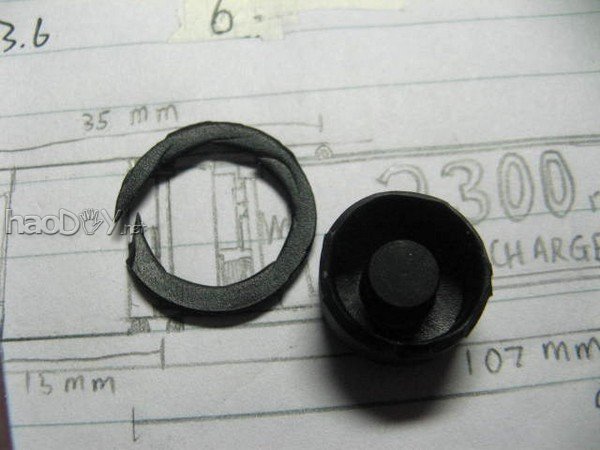

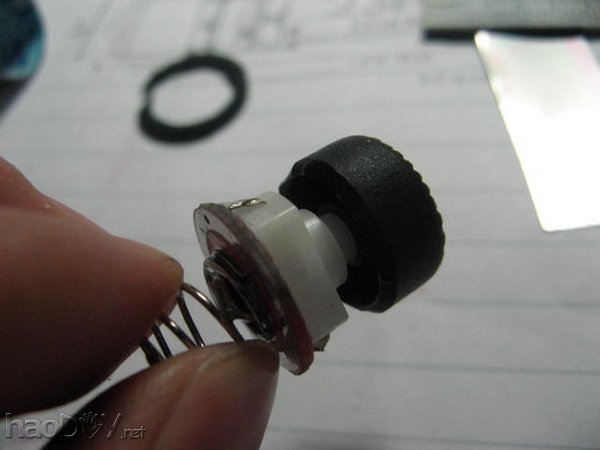

因为胶帽直径较大,只有裁掉一圈。

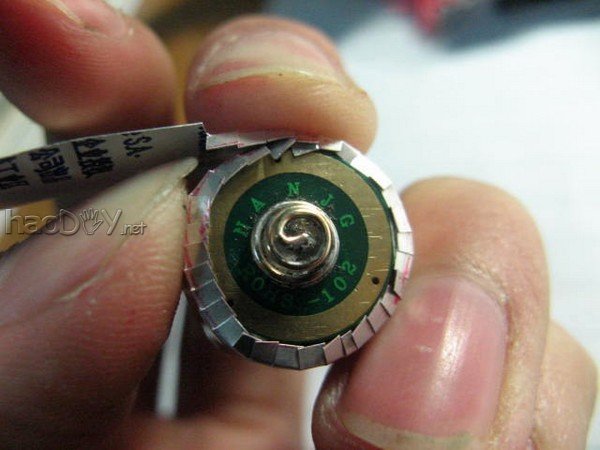

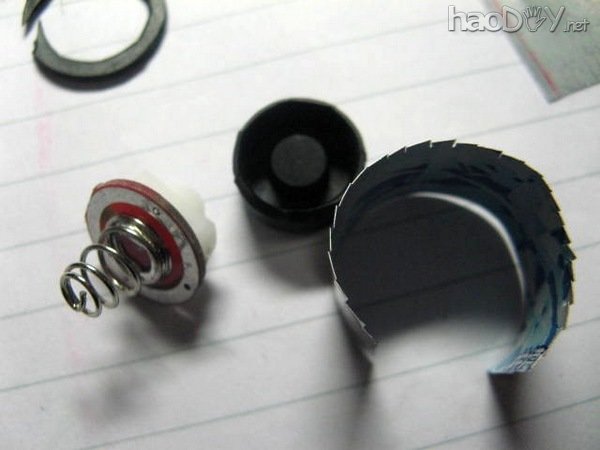

感受跟照明部门没神马差异。。。裁铝皮
滴上502,粘合

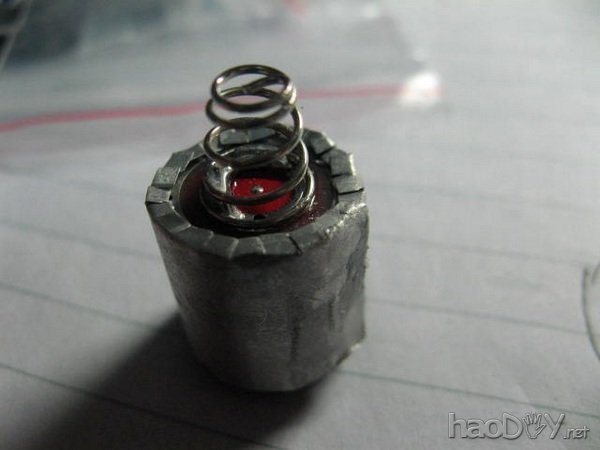

做好的结果。
5.制作外壳

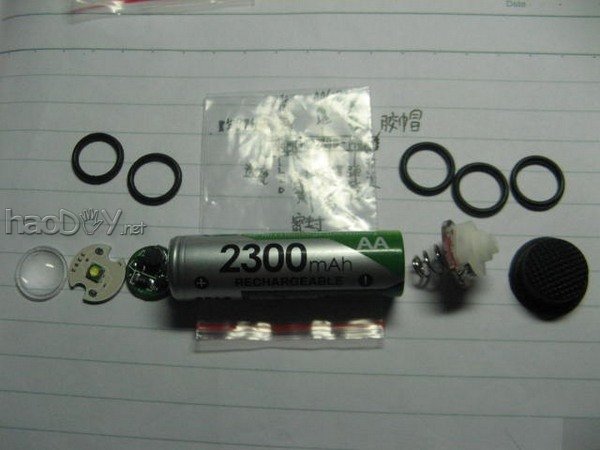

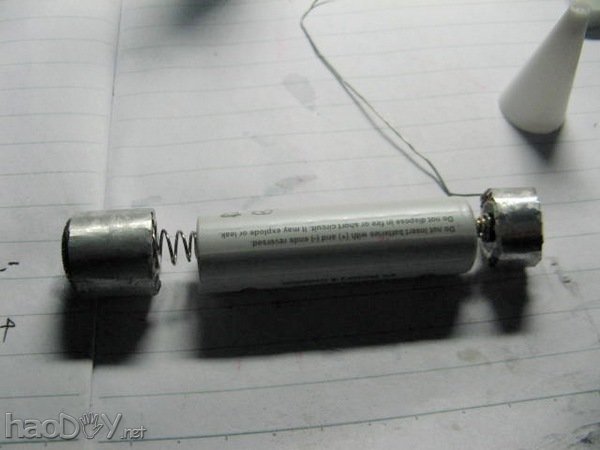

就这三家伙。。。再加个外壳就是手电了。

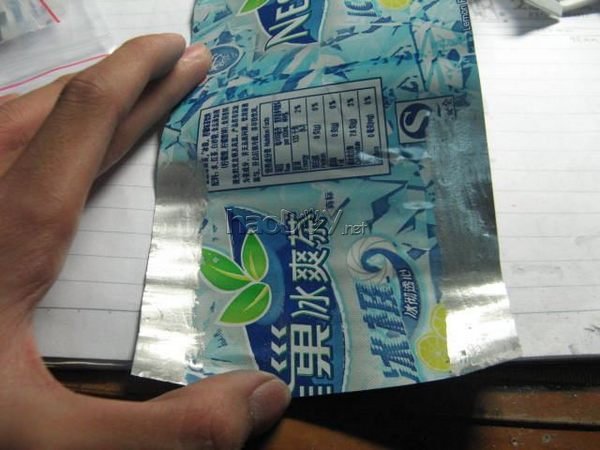

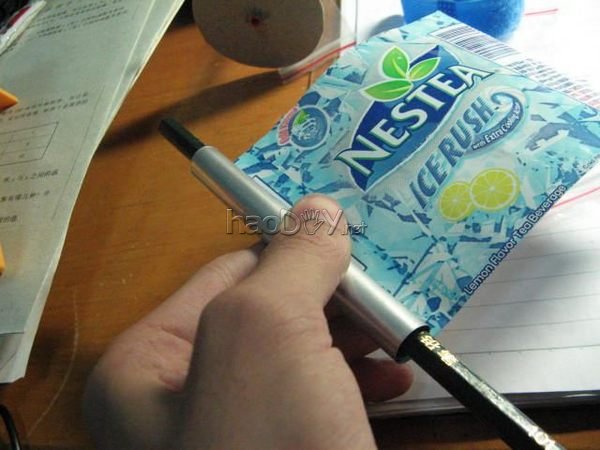

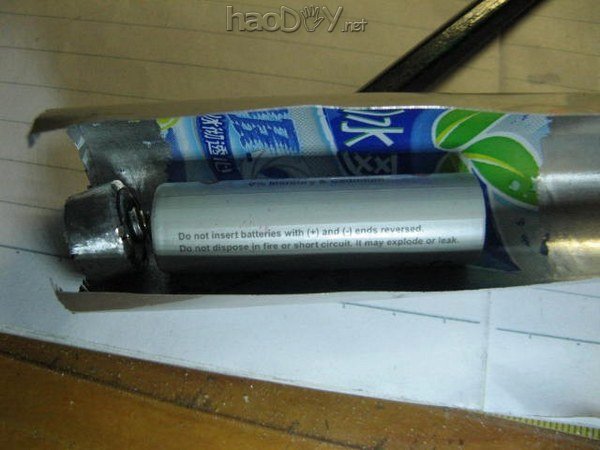

先卷一下铝皮。
两头都把油漆磨掉,否则就是绝缘的。
PS:磨得我一手的粉末。。。。。。
我此刻最怕的就是这个步调了。。。。。。
结果。。。感受仿佛长了点。

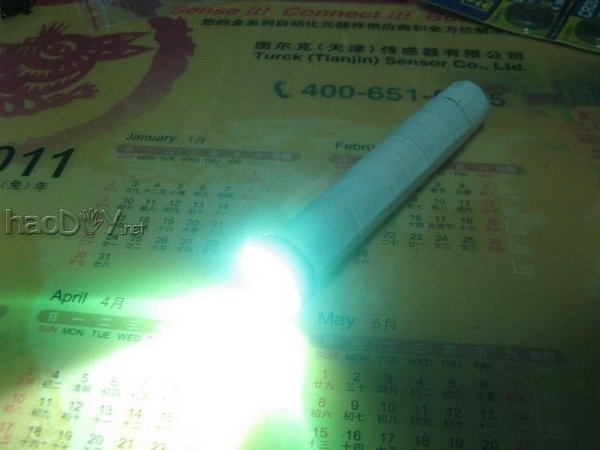

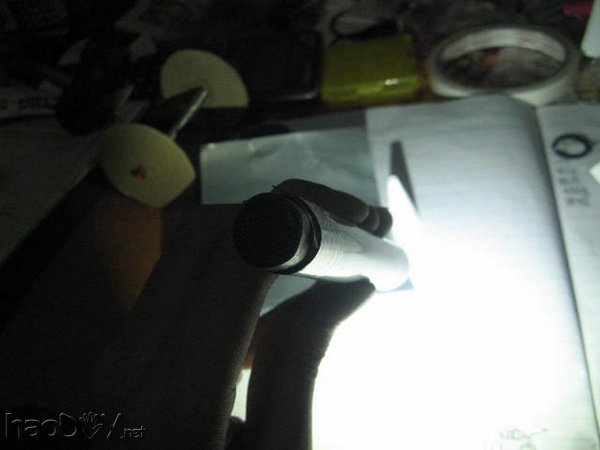

总之整好之后亮度还长短常好的~~ 6.制作变焦筒 ——这个进程有照片,可是之后又改造了,改造进程中没照相,
总之进程是一样的。。。
这中间的凸透镜是用直径4CM的放大镜一点点剪小的。。。由于之前谁人透久魅沾了502报废了。。。在这里劝告列位同窗:万万万万不要用502去粘透明的对象!!!

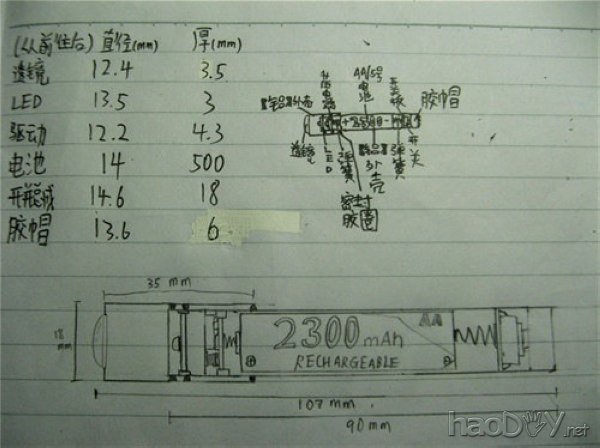

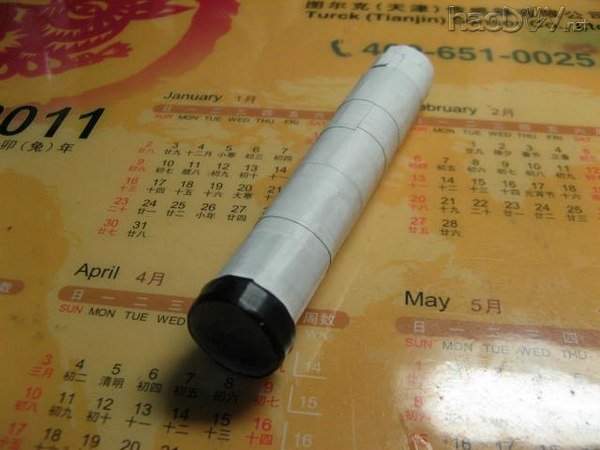

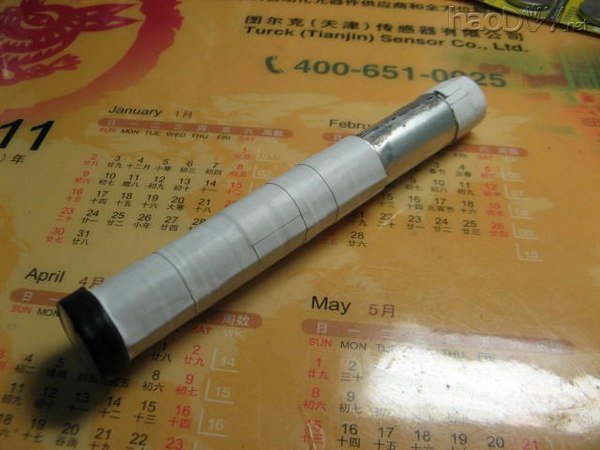

在手电筒外貌贴了一层绝缘胶带,装饰的同时也增强手感。 至此,一个拉风的变焦手电就降生在你手中啦~~赶紧拿出去处童鞋们夸耀吧~~超迷你的哦~~~ 附:尺寸图

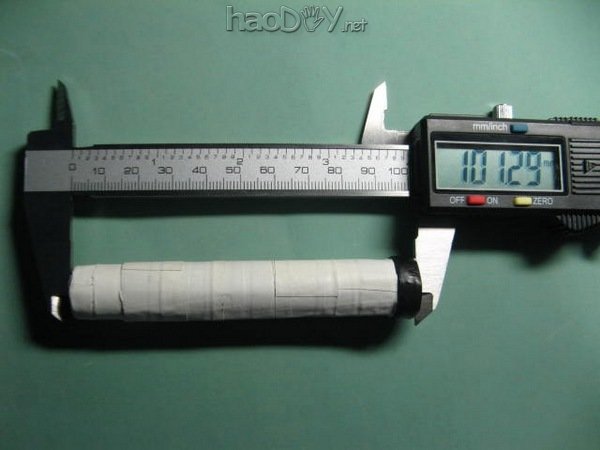

长101.29mm

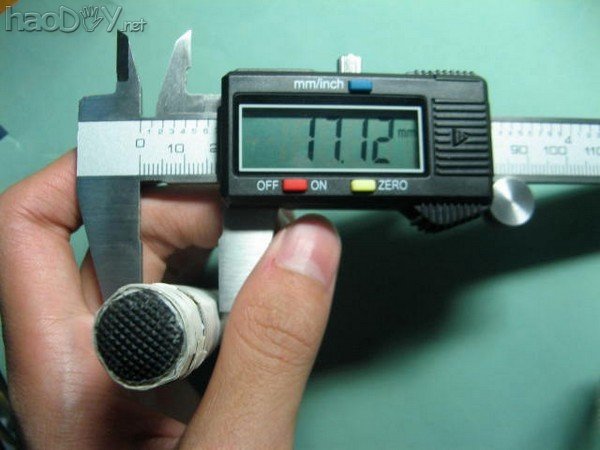

直径17.12mm

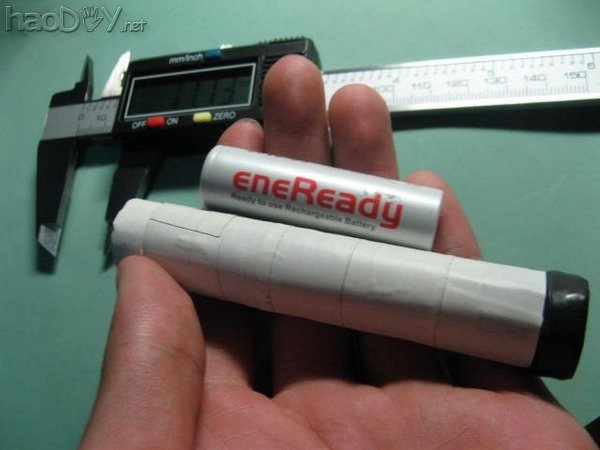

行使一节5号(SIZE:AA)电池。 (责任编辑:admin) |
