本文编译自 Air Quality Monitoring,原作者为Chris Nafis。DIYer Yeelink姜工对原文进行了翻译,并基于原文中的原理,制作出了自己的空气质量检测器。
目录
译文
因为过敏和哮喘,我特别关心室内和室外的空气质量。我使用Quadrafire木炭火炉——一个应该是比较干净的柴炉做饭,打算看看它对我家中的室内空气质量(灰尘)和室外空气质量(烟)的影响。纽约州在多个地方监控空气质量;认证的过敏和哮喘顾问在纽约州的Albany发布空气污染指数,美国肺协会写过一篇非常棒的论文叫做《美国的空气》(State of the AIR)谈论颗粒污染。我有几个气象站在收集数据(放在weather underground上面)。 1.1 材料

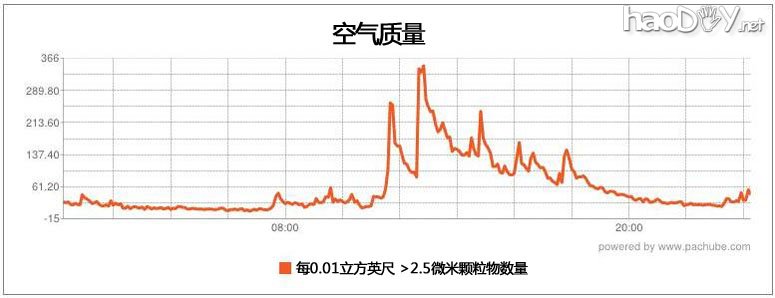

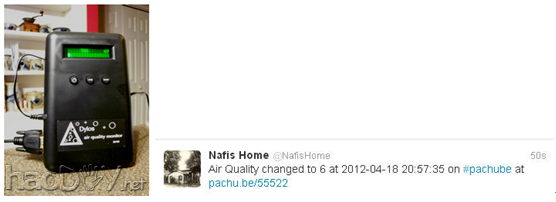

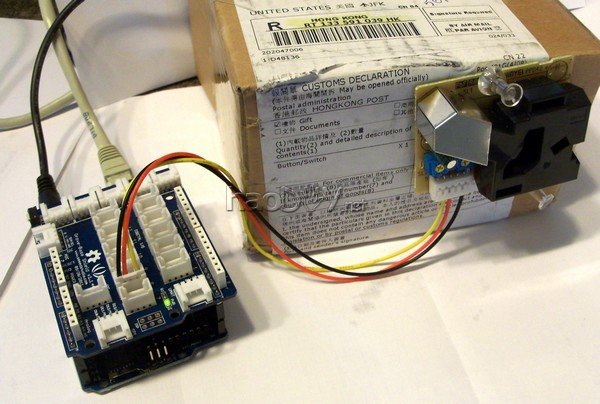

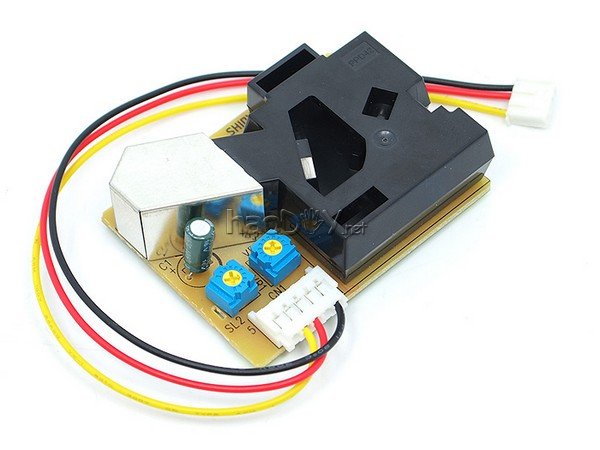

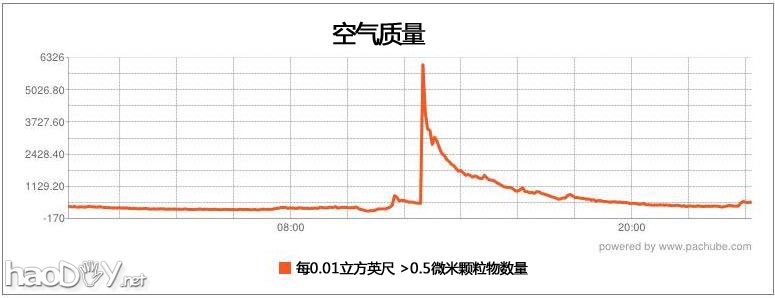

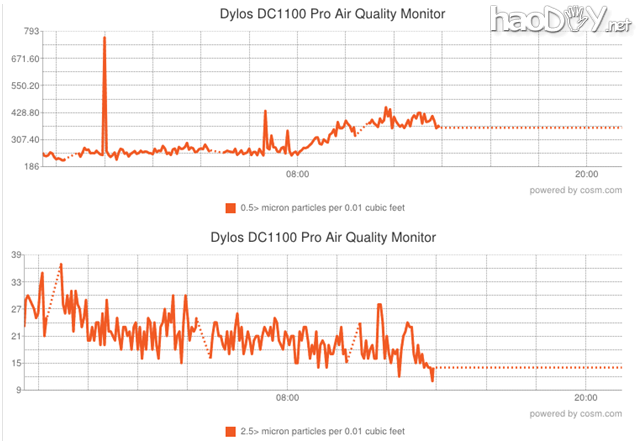

1.2 检测290刀的 Dolys “DC1100 Pro Air Quality”是一个真正的激光颗粒检测器,带两种不同的测量范围。小的通道(0.5>微米)应该可以看到细菌和霉菌。 高一点的通道(2.5>微米)可以看到灰尘和花粉。LCD显示器持续的显示小通道和大通道的长条图和读数,本设备能保存长达30天的空气质量数据。 我购买了一个带有PC接口的产品,并把它连接到了Arduino ethernet板上,这样我就能自动的发送数据到Pachube了。如果空气质量有问题,我的手机就能收到通过Twitter发布的报警信息。 这个产品非常的灵敏。它可以非常容易的检测到走过地毯时掀起的灰尘,或者是炒菜时候的烟。下面的图中你能看到非常有趣的事情。 首先在晚上的时候大家都休息了,读数会非常的低。你也能看到在中午的时候我女儿炒菜,数据会特别高,并且要花很长的时间才会逐渐降低。 1.3 实现流程Arduino Ethernet板连接夏普传感器的图纸可以参阅 夏普GP2Y1010AU0F的datasheet 1.4 采样流程
|
