一款其制作简朴而结果绮丽LED圣诞树教程。
制作时刻:1~2小时(首要的时刻花在手工上了...) 制作难度:★☆☆☆☆ GEEK指数:★★★☆☆
于是果壳DIY站应求宣布这个LED小灯圣诞树的制作教程。 这个项目更像是一个手事变品，而不是一个电子制作，没有电路常识的网友大可安心制作。
1 器材和原料

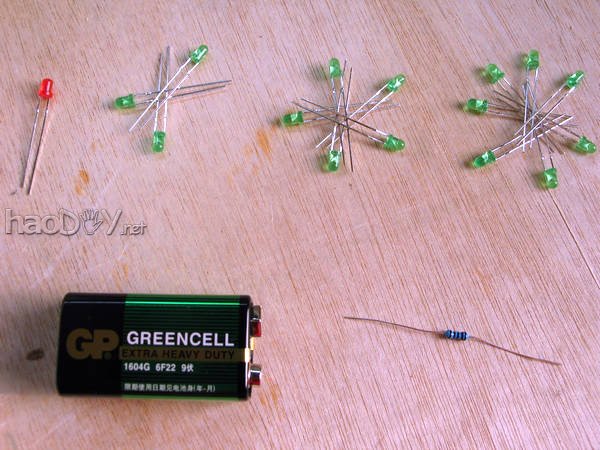

● 电烙铁 ● 斜嘴钳 ● 镊子(可选，保举) ● 万用表(可选) ○ 赤色LED 1个 ○ 绿色LED 15个(3个一堆、5个一堆、7个一堆) ○ 焊锡丝 ○ 9V电池(方形的那种，照旧很轻易找到的) ○ 100Ω电阻(可选)
2 道理图

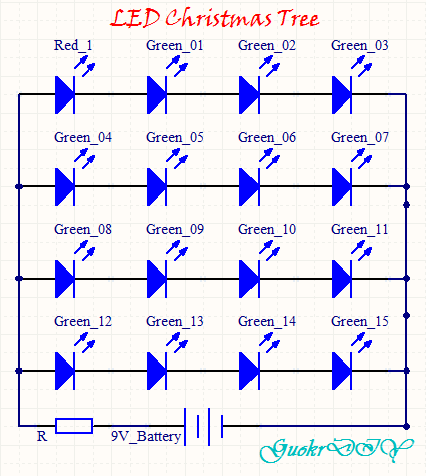

够简朴吧：4个串联的LED为一组，4组同时并联到电池的南北极即可。电池左边的电阻起掩护LED的浸染。 实测点亮一个图中的LED小灯起码必要1.6V的电压，遭受2.1V电压时都还能正常发光。新的9V碳性电池输出电压为10V，理论上每个小灯遭受2.5V电压。但现实上在电池上并联了4组LED之后，新电池的事变电压降落到了8.6V,以是平摊到每个LED上也就 2.1V阁下。
3 制作圣诞树的每一层 凭证电路图，16个LED按如下要领分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

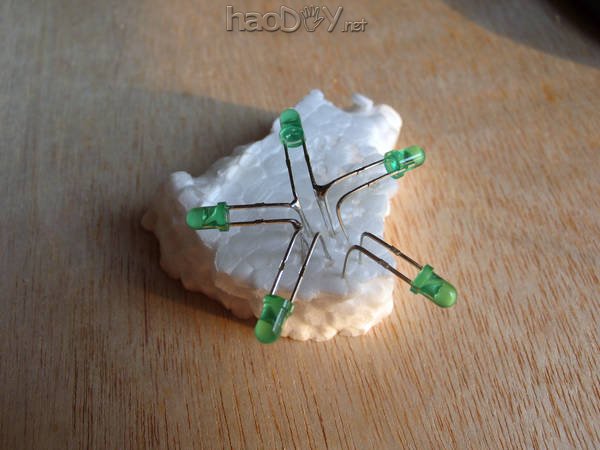

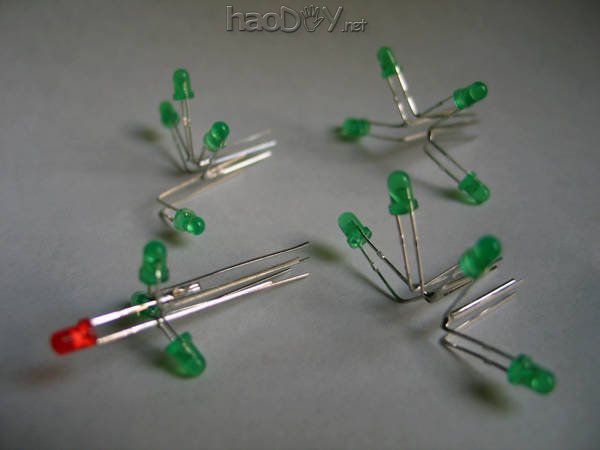

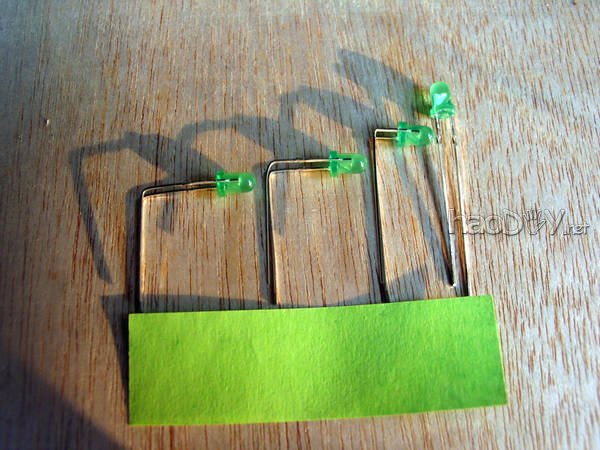

把绿色的LED管脚弯成3种差异的外形，从左到右依次为：第四层(7个)、第三层(5个)、第二层(3个)以及第一层(1个，应为赤色LED)，然后用烙铁凭证4个一组把LED串联焊接起来。 留意LED是有正负极的，不要接反了

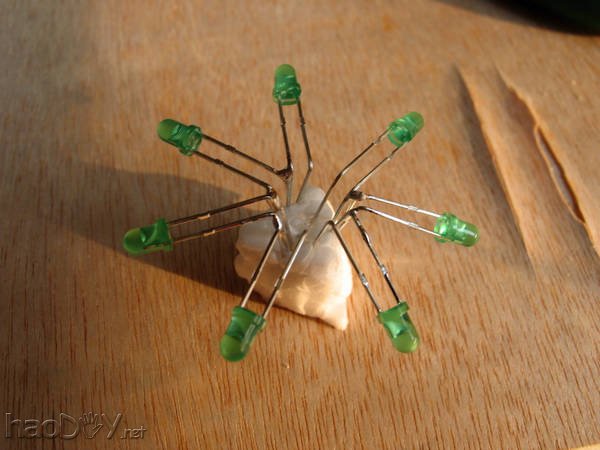

第四层为绿色LED09~15，个中12~15为一组，09~11和第三层的08合为一组。留意中间是分隔的，左边四个连在一路，右边3个连在一路
第三层为绿色LED04~08，个中04~07为一组。留意有一个LED和其他四个是分隔的

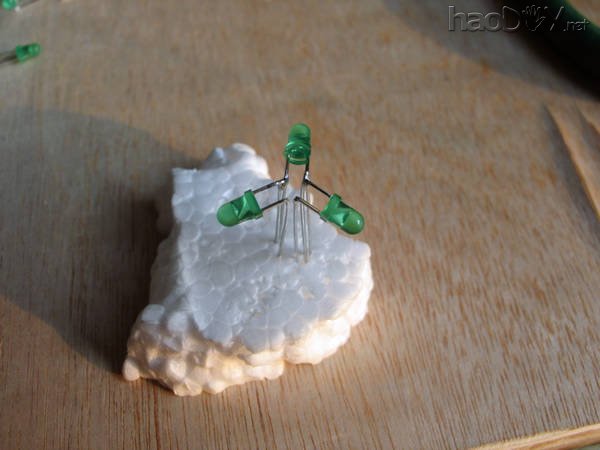

第二层，留意3个LED固然排成了一个三角形，但现实上没有彼此连结，是有一个正极一个负极的
将赤色LED焊接到第二层上，将第三层的08焊接到第四层的09~11上。

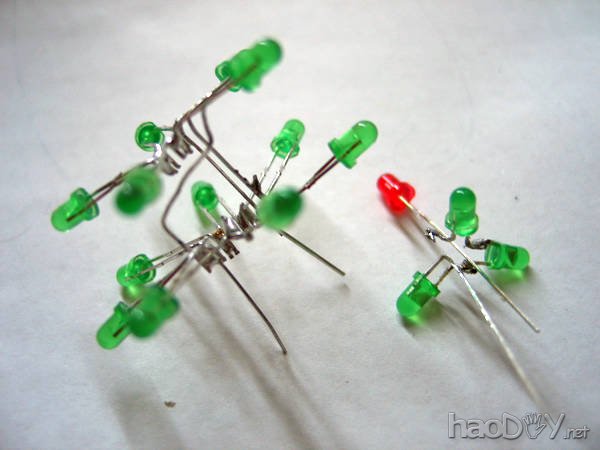

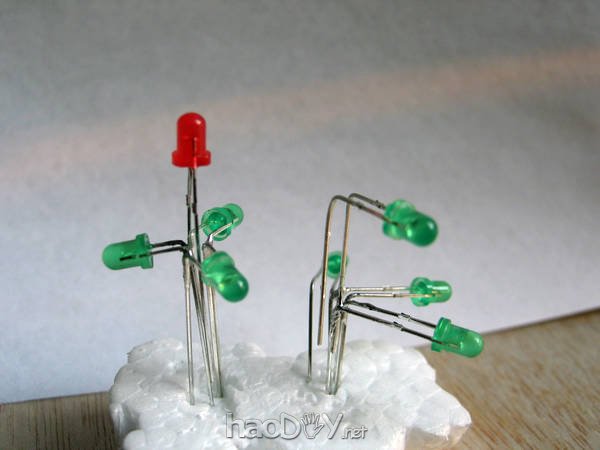

此刻一共获得了4组串联的LED

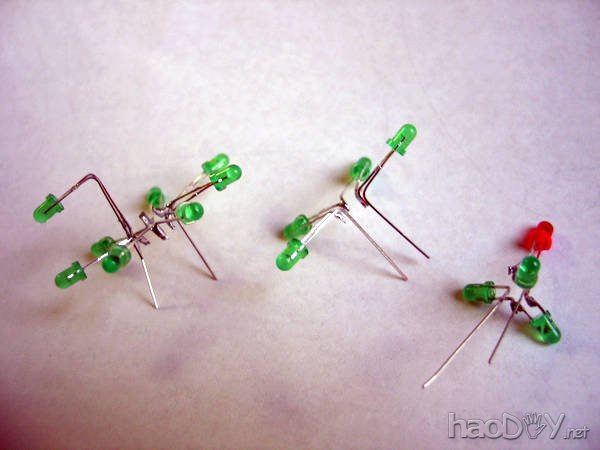

4 让圣诞树长大吧 将适才获得的4组串联LED并联起来即可。
第四层完成
第三层和第四层完成

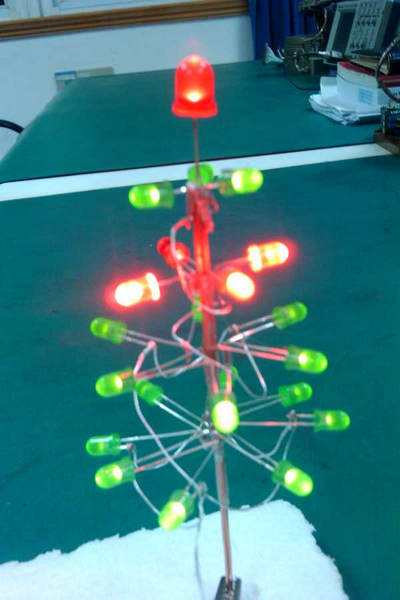

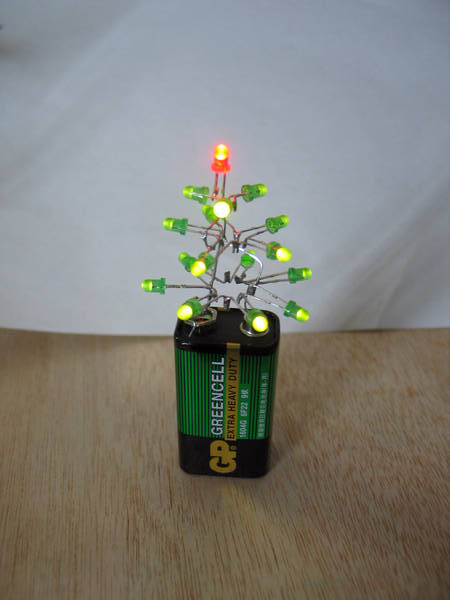

整体完成。留意将第一层和第二层加上往后，你还必要给圣诞树做一个“树根”来让它不变地立在电池上(原来就有一个正极一个负极，再任意加一只脚就不变了)。为了掩护LED灯，可以在圣诞树的正极和电池的正极之间加上一段100欧姆的电阻。
做法云云简朴，还不快下手?

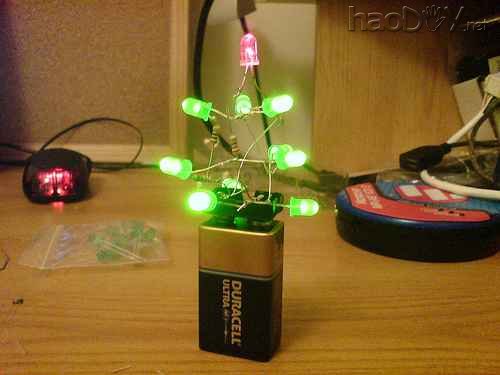

接待围观网友 junesun 的圣诞树~貌似比小编做的更美丽，并且更多一层呢
