diy自制创意LED星光伞

时间:2013-01-24 10:32来源:网络 作者:网络整理 点击:
Geek中有也有一批文艺青莲,他们在灯火阑珊的雨夜会打着一顶布满星光的小伞,明明灭灭的光亮一如敏感震颤的心情…… 制作时间:4-5小时 制作难度:★★★☆☆ GEE



  Geek中有也有一批文艺青莲,他们在灯火衰退的雨夜会打着一顶充满星光的小伞,显着灭灭的灼烁一如敏感震颤的神色……



diy自制创意LED星光伞



  制作时刻:4-5小时

  制作难度:★★★☆☆

  GEEK指数:★★★☆☆



  创意来历一把稀松泛泛的伞,设法看起来荒唐,也有点异想天开。



diy自制创意LED星光伞

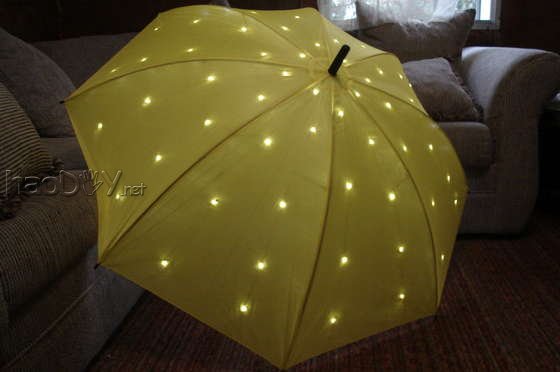

  简朴来说,只是在一把平凡的伞上隐瞒“繁星”。



diy自制创意LED星光伞

  在平安的黄昏的乡下小道上,笃志缓步,大概只是傻呵呵地打开那把充满星光的雨伞,领会一种神色,融会一种地步。亢奋时,将“星光”调亮一些,烦闷时,把“星光”黯淡下来。统统,随神色而定!随时随地带上廉价光波超星,成为暗夜小精灵!



  1 器材和原料

  元器件和器材较量繁杂,必要通过内地市肆、电子零件市肆,收集等购置以及必要汇集一些手头上现有的废弃电子零件。



diy自制创意LED星光伞

  ○ 雨伞,以淡色雨伞为宜(我以黄色为例),雨伞是直释情势,伞轴中空,中空部门用于意会电线。服膺:雨伞越简朴越好,伟大的雨伞(如带弹簧的自动雨伞)很也许DIY不乐成。再烦琐一遍伞轴必要空心!

  ○ 64个贴片LED灯,颜色随小我私人口胃。LED的现实尺寸无关紧急,可是要提示的是,小尺寸潜匿的越发潜伏(保举)同时也越发难以安装。我行使的是 805(2mm宽)3.5v白色LED灯。白、蓝、紫色和部门绿色LED灯必要3.5V电压,同时不必要其它附加电阻,可是1.8VLED灯(红、黄、绿色)必要附加电阻,这会必要一部门时刻和精神。

  ○ 细单股线轴,用于缠绕铜线。最好粗细相宜,细到在雨伞上可以潜匿的很好,可是不能太微弱,因为贴片LED灯要焊接到细轴上,因此在焊接进程中不行停止要不时的按压线轴,必要必然的强度。

  ○ 3个7号电池仓,最好是小巧的L型电池框,由于电池必要安装在雨伞的中轴上。3个5号电池仓也ok也更见紧凑,可是电池容量太小,发光时刻不给力。

  ○ 平凡的那种塑料包裹的多股铜线就行,买质量好点的,可以担当多次弯折依然不卑不亢(不被折断)。

  ○ 一个750欧姆的可调电阻,内置on/off开关。电阻调理LED亮度,开关节制LED开关。

  ○ 针线多少,(线的颜色与伞的颜色同等,潜伏结果更好哈~)。

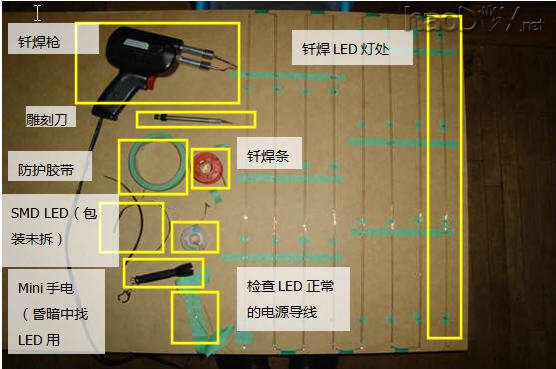

diy自制创意LED星光伞

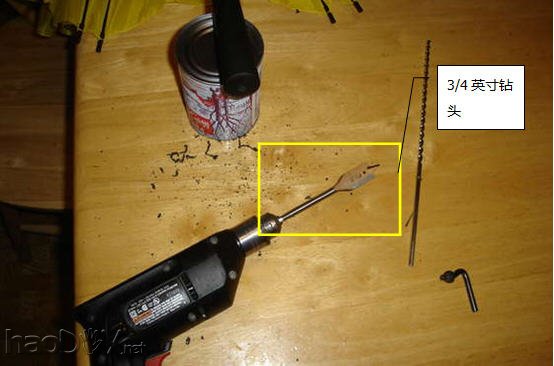

  ● 电钻和多少钻头

  ● 焊锡丝和电烙铁/电烙枪

  ● 钢丝钳,剥线钳,铰剪,镌刻刀

  ● 面积较大的事变板和小钉子(用来布线以便把LED灯焊到铜线上去)

  ● 防护胶带和双面胶

  ● 透明环氧胶或热熔胶,强力胶



  2 焊接LED



diy自制创意LED星光伞

  ● 起首,请为长时刻和警惕过细的风雅活做好意理筹备。要把64个和沙粒差不多的LED焊在一个并不怎么共同的铜线上,信托我,这不是一个好干的活。



diy自制创意LED星光伞

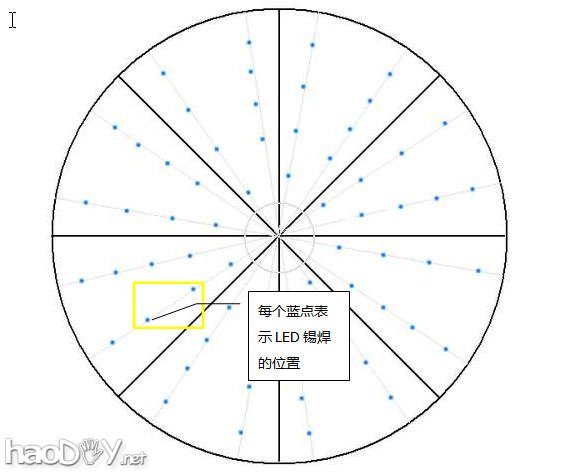

  ● 在焊接之前,丈量一下你的雨伞,然后打算在哪块地区安装LED灯。雨伞应该被分成16个辐射状地区,每个地区焊接4个LED灯。我选择了4组(每组有个8 个)差异的LED灯间距,这样做是想冒充随机分列。虽然,LED灯间距值归根结底照旧为了使伞面上的光点漫衍看起来既紧凑,又匀称充满整个伞面。



diy自制创意LED星光伞

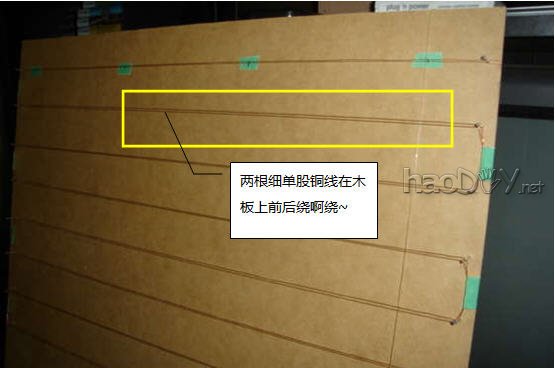

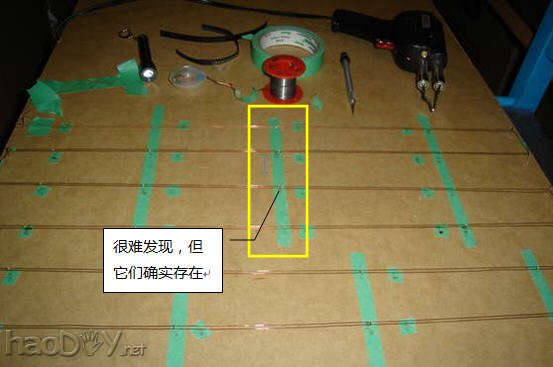

  ● 找块大面积木板(至少比你的伞大),筹备好锤子和一些钉子。将钉子钉在木板上,然后把单股铜线绕在钉子上(每个钉子应该是两根铜线)。

  ● 在LED灯焊点位置放好防护胶带可能整理干净焊点位置,记着给铜线结尾留必然的余量是相等须要的,万一在将铜线安装到雨伞上时发明铜线不足岂不呜呼哀哉了吗?







diy自制创意LED星光伞

  ● 在钎焊操纵时,为停止把木板灼烧起来(虽然,这是个一次性木板那另说),在铜线下面铺上一点防护胶带,同时也用防护胶带牢靠住铜线。

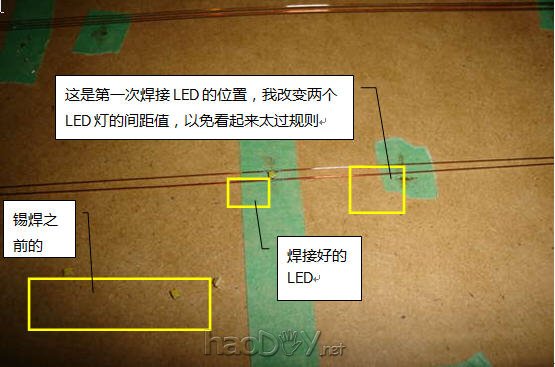

  ● 我行使的铜线是有绝缘皮的,我不得不消锡焊枪和电烙铁将LED安放点的绝缘皮烧掉(可以用剥线钳可能将绝缘皮刮掉)。铜线和焊剂已经胶着在一路时,把LED灯挤入两线之间。交情提醒:留意LED灯是有极性的,焊接时要同一极性。



diy自制创意LED星光伞

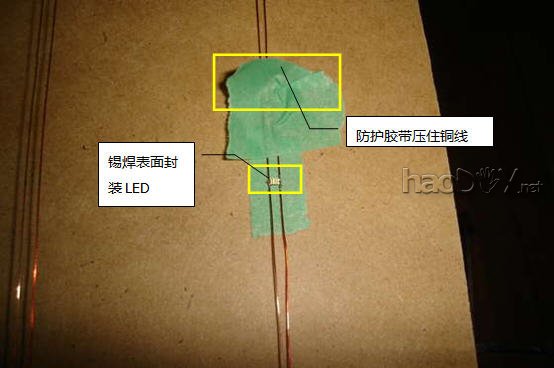

  ● 开始焊接LED灯吧。我照旧行使了防护胶带 将铜线夹紧在一路牢靠LED位置,不然它们不听使唤乱晃让我极端忧郁。像初吻一样平常,快速,轻巧的一碰,锡焊枪的尖端“吻上”LED南北极,导线上的焊料和锡焊枪尖端流入LED的焊料将LED和导线毗连起来。

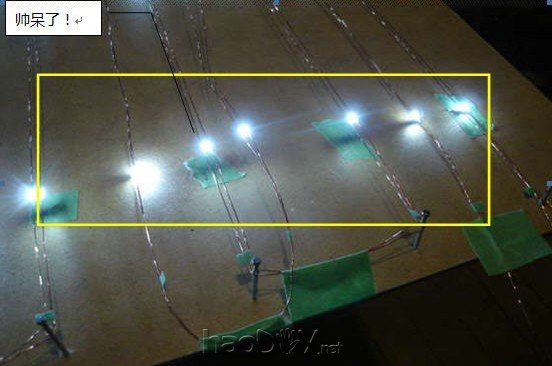

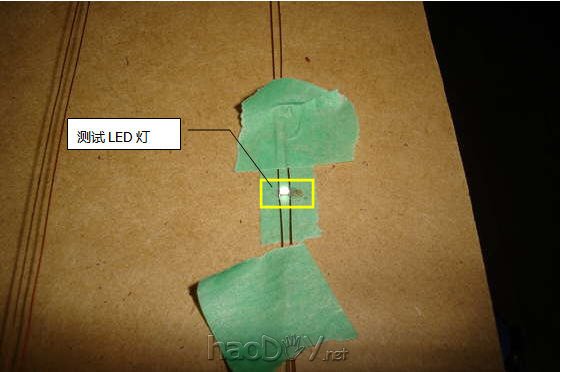

  ● 搜查“初吻”是否乐成,用3节AA电池挂在木板上,接通电源,搜查LED灯是否正常发亮。



diy自制创意LED星光伞

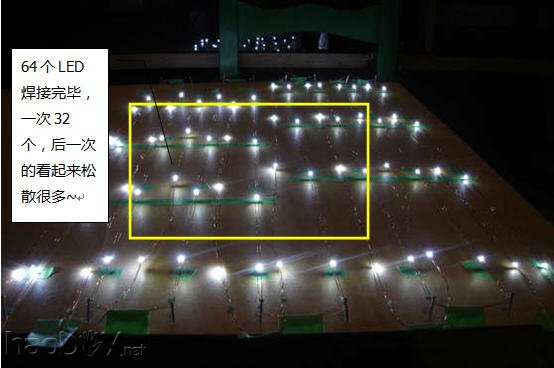

  ● 一旦找到了感受,就不要停下来,继承焊接余下的LED灯,感受稍纵即逝。我分两次焊完了,每次焊一半(16个辐射区),时代调解一下。



diy自制创意LED星光伞

  ● 终于,LED灯都焊接完毕(拍手)。



diy自制创意LED星光伞

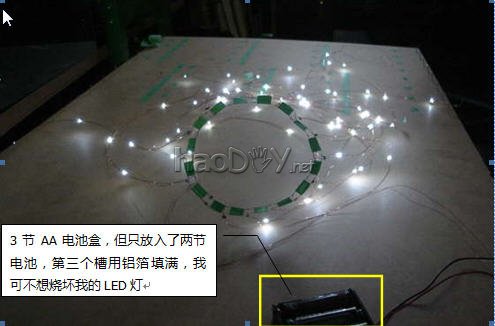

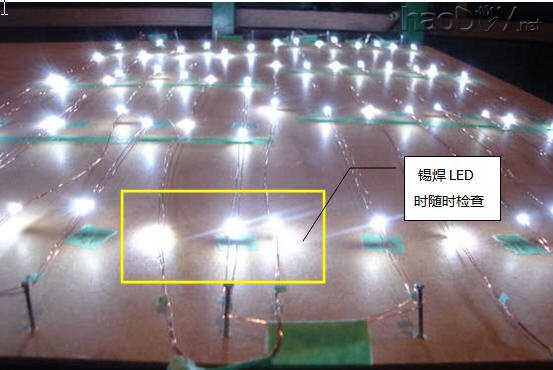

  ● 用电源试验一下,搜查全部的LED是否轻松舒畅地与铜线完成了心灵契合。同时,这个时辰也是思索该给雨伞几多力,首要是电池功率和可调电阻巨细。我低调地行使了3AA电池(4.5伏(要是充电电池,就是3.6伏的))和750欧姆可调电阻。



diy自制创意LED星光伞

  ● 看看中期结果~



  3 组装



diy自制创意LED星光伞

  ● 全部的焊上LED灯的线都是有伞尖四面的一此中心圈发散出来的,这个难搞定的部位起首装在伞的外层,然后警惕的将它从表面按入到帆布伞面和伞杆之间的部位。我是采纳两步走的步伐, 甜头是这样在伞面和伞杆之间谁人窄小地区更好操纵,其它在钎焊时,我可不想把我的伞面焊得像镂空衣服似得。



diy自制创意LED星光伞

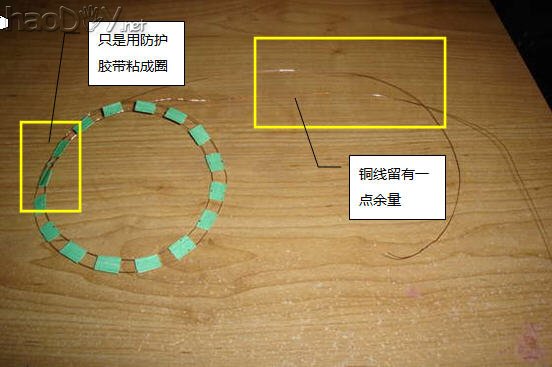

  ● 用铜线围两个圈圈,我再次行使了防护胶带保持其圆周外形。虽然,防护胶带还可对接在上面的LED灯链举办定位。假如其中心圈太接近伞尖(中心圈尺寸也会越小),那么必要稳重思量中心线圈的尺寸。
