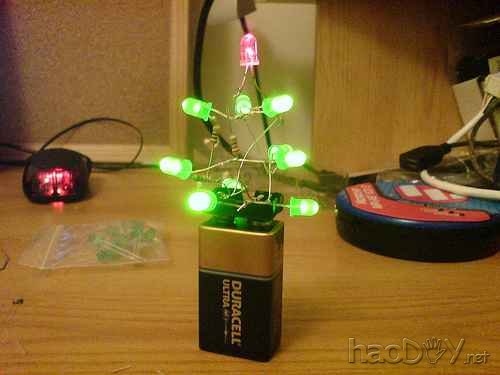

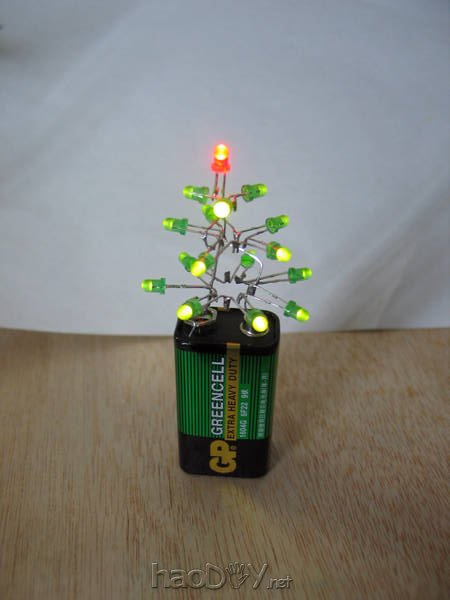

一款其制作简单而效果华丽LED圣诞树教程。

　　制作时间:1~2小时(主要的时间花在手工上了...)

　　制作难度:★☆☆☆☆

　　GEEK指数:★★★☆☆

　　于是果壳DIY站应求发布这个LED小灯圣诞树的制作教程。

　　这个项目更像是一个手工作品，而不是一个电子制作，没有电路知识的网友大可放心制作。

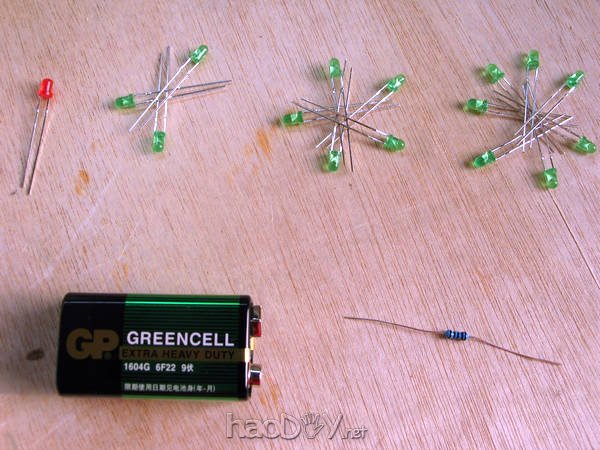

　　1 工具和材料

　　● 电烙铁

　　● 斜嘴钳

　　● 镊子(可选，推荐)

　　● 万用表(可选)

　　○ 红色LED 1个

　　○ 绿色LED 15个(3个一堆、5个一堆、7个一堆)

　　○ 焊锡丝

　　○ 9V电池(方形的那种，还是很容易找到的)

　　○ 100Ω电阻(可选)

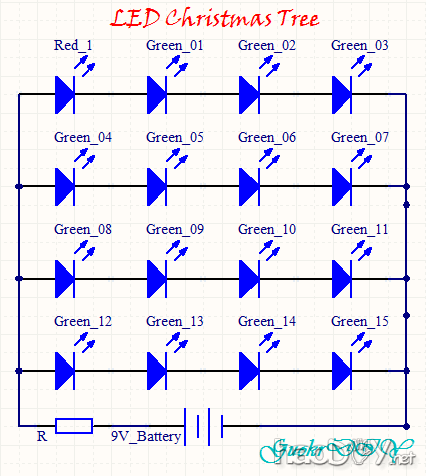

　　2 原理图

　　够简单吧：4个串联的LED为一组，4组同时并联到电池的两极即可。电池左边的电阻起保护LED的作用。

　　实测点亮一个图中的LED小灯最少需要1.6V的电压，承受2.1V电压时都还能正常发光。新的9V碳性电池输出电压为10V，理论上每个小灯承受2.5V电压。但实际上在电池上并联了4组LED之后，新电池的工作电压下降到了8.6V,所以平摊到每个LED上也就 2.1V左右。

　　3 制作圣诞树的每一层

　　按照电路图，16个LED按如下方法分为四组，每组内部小灯串联，组与组之间并联，同时和电源并联。

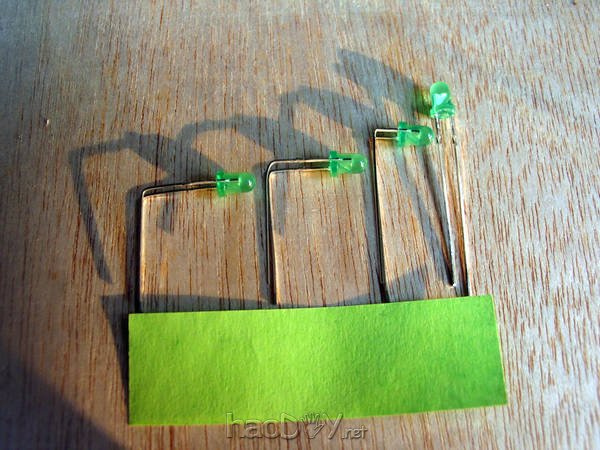

　　把绿色的LED管脚弯成3种不同的形状，从左到右依次为：第四层(7个)、第三层(5个)、第二层(3个)以及第一层(1个，应为红色LED)，然后用烙铁按照4个一组把LED串联焊接起来。

　　注意LED是有正负极的，不要接反了

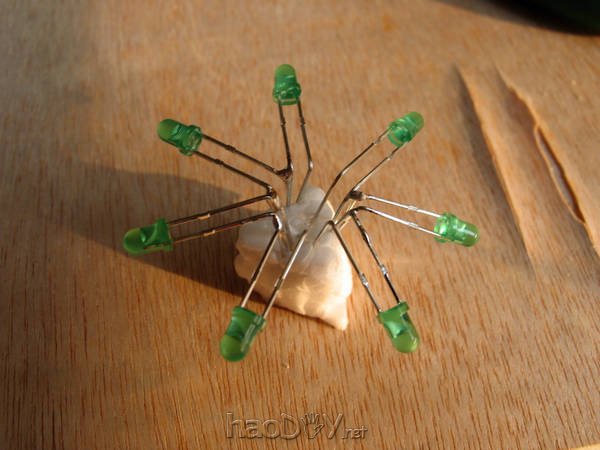

　　第四层为绿色LED09~15，其中12~15为一组，09~11和第三层的08合为一组。注意中间是分开的，左边四个连在一起，右边3个连在一起
