对市场上的平凡手电不屑一顾?对昂贵军用LED手电窥觑已久?给你一个亲手打造钢筒LED手电的机遇,形状尽可随心,机能不输军品!
制作时刻:1-2小时 制作难度:★★☆☆☆ GEEK指数:★☆☆☆☆
手电筒这种家用电器想必各人都不生疏了,不表面临是市场上形状类似,品种单一的产物,你是不是认为该做点什么呢?是的,来看看这个手电筒“小直”吧,绝对是“只此一件”的哦!作为一只DIY党,你懂的~
1 器材和原料 ● 电烙铁 ● 手磨 ● 美工刀 ○ 350欧姆电阻1个 ○ IN4007发光二极管1个 ○ 硅橡胶和导热固化胶 ○ AB胶 ○ 1WLED1个 ○ 15度聚光透镜1个 ○ 18650锂电池(要带充电掩护板的)1个 ○ AMC7135稳流芯片1个 ○ 内径21mm的不锈钢管一支 ○ 开关1个 ○ 热缩管 ○ 导线
2 事变道理

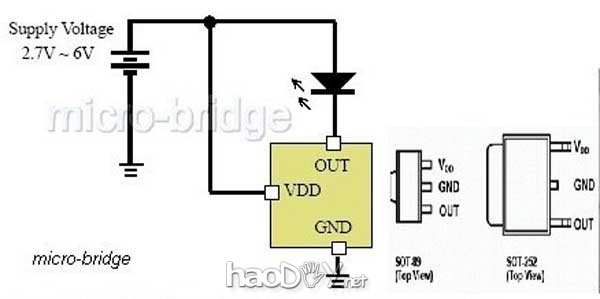

● 7135IC的厂家提供的电路

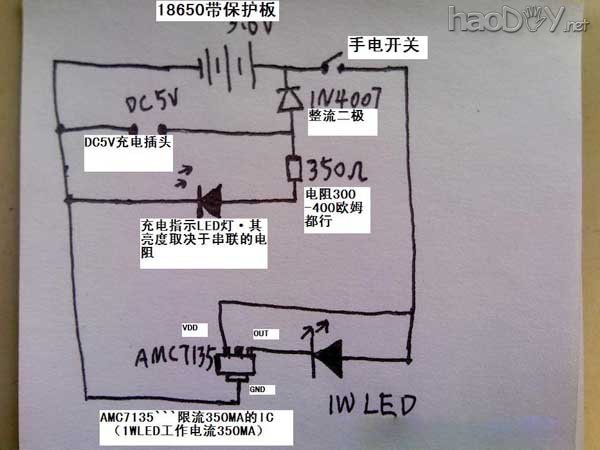

● 电路图
3 焊接稳流芯片和LED
● 将7135IC平放在LED的PCB面,用书夹子夹住然后焊接

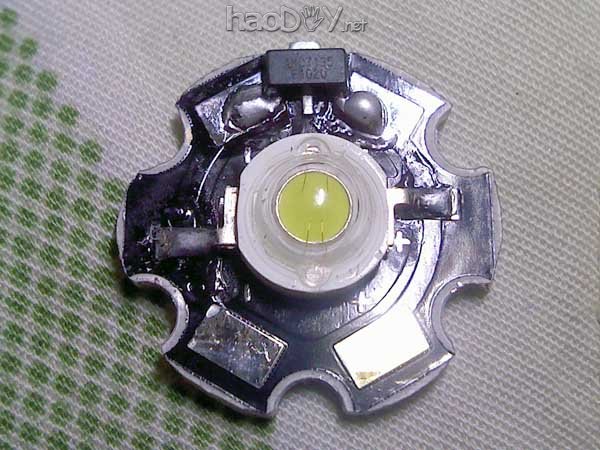

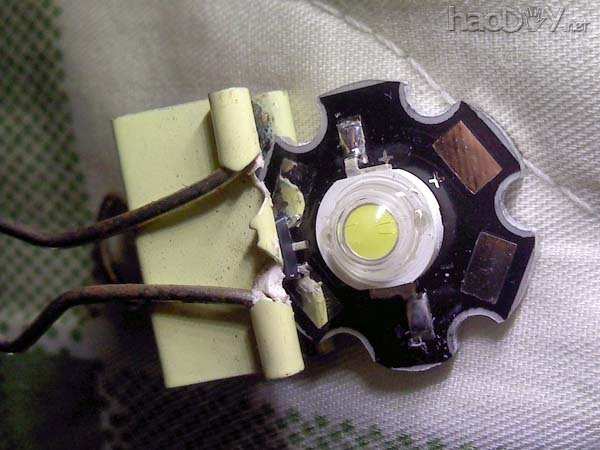

● 焊接好的样子
4 接线

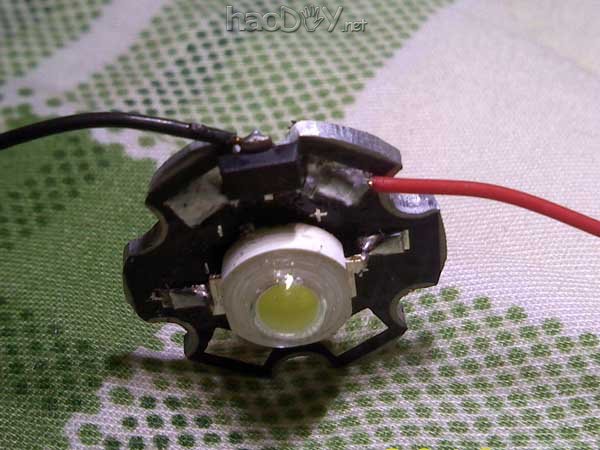

● 凭证电路图的声名,红线接LED正极,黑线接7135IC的GND脚
5 加工聚光透镜

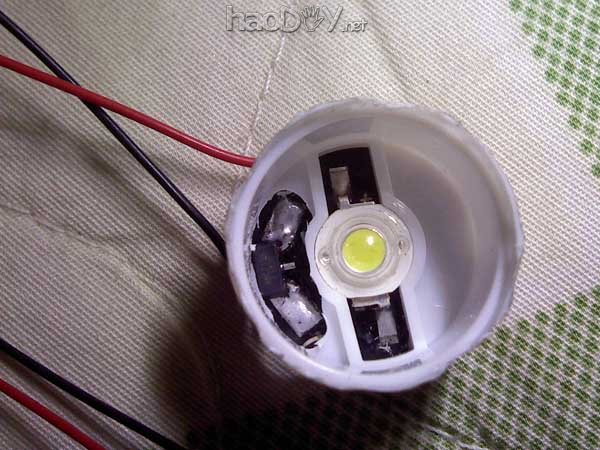

● 装好LED

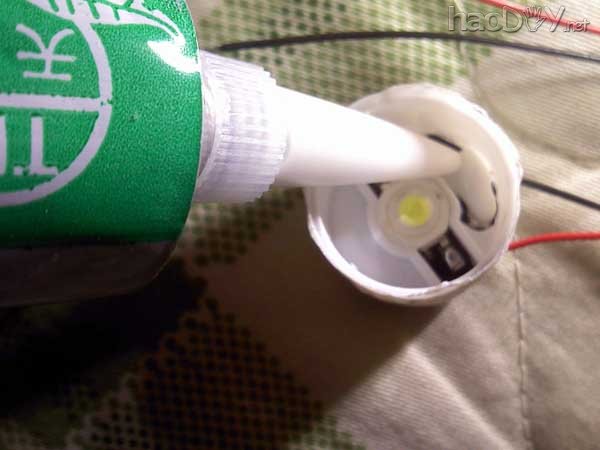

● 涂上硅橡胶进步防水防尘机能

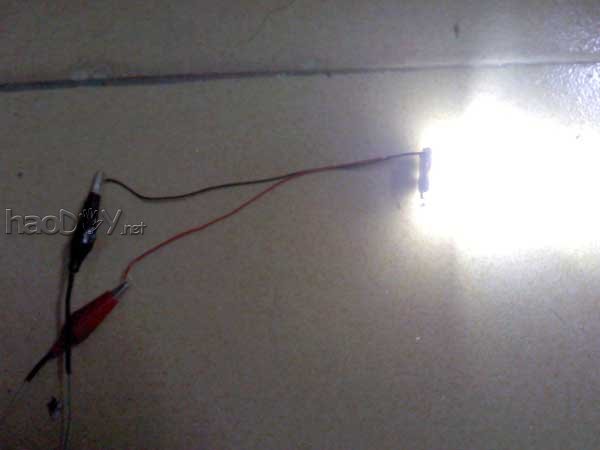

● 装好透镜点亮测试,不错,亮了

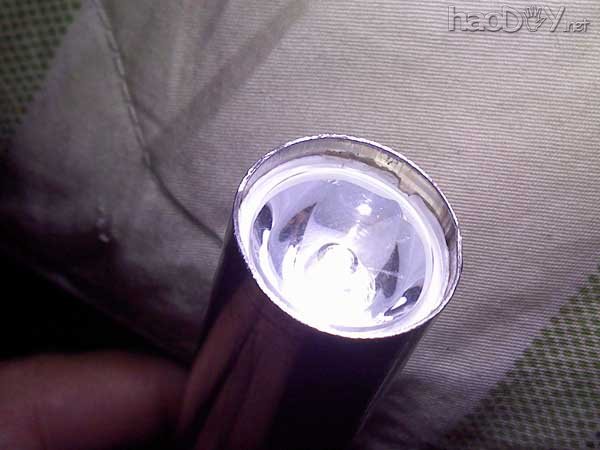

● 将透镜装进不锈钢管

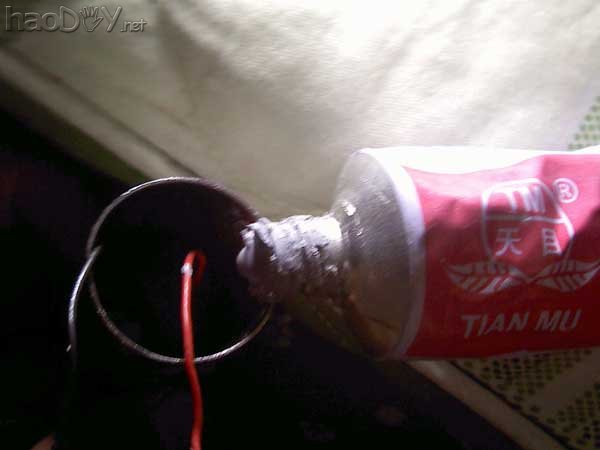

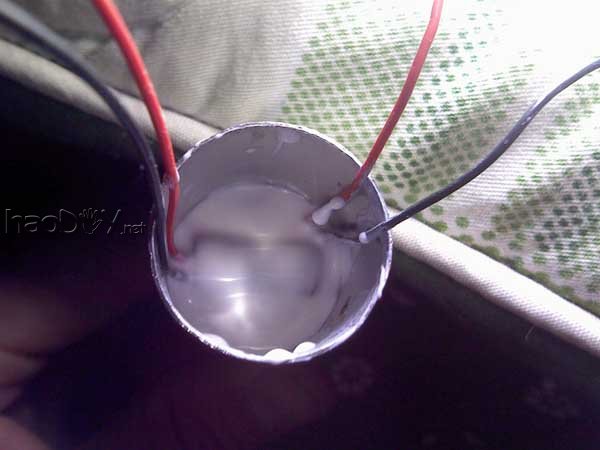

● 从尾部扯出电线,倒进导热固化硅胶以便把LED的热量传到不锈钢管
6 安装蓄电池
● 装上电池,在电池负极接出两根导线

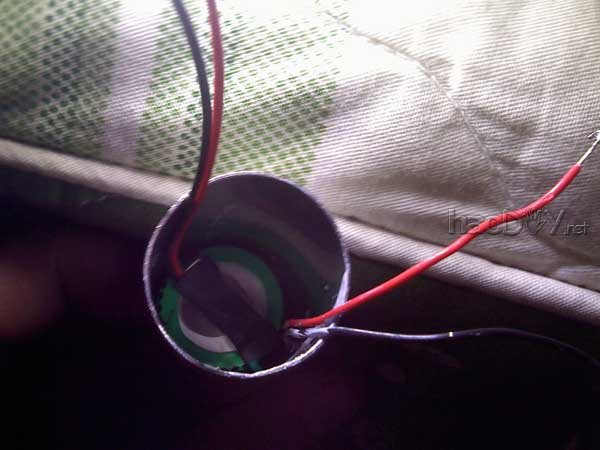

● 倒点硅橡胶进去把电池和不锈钢管之间的空间填满
● 把2条负极线接在充电插座的负极
● 充电插座的正极焊上二极管,然后套上热紧缩管绝缘。电池正极线接在二极管的输出端,另一条线接充电插座正极线

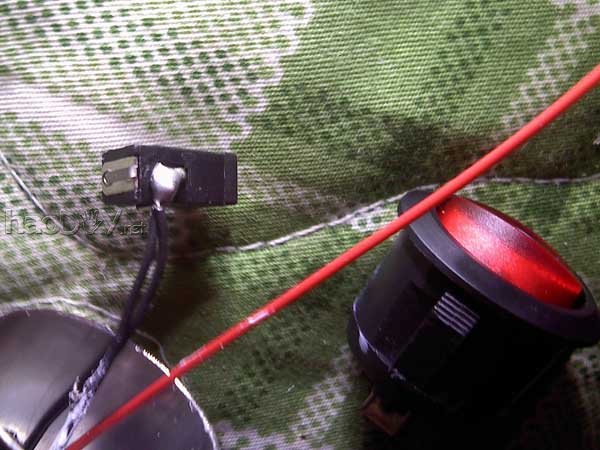

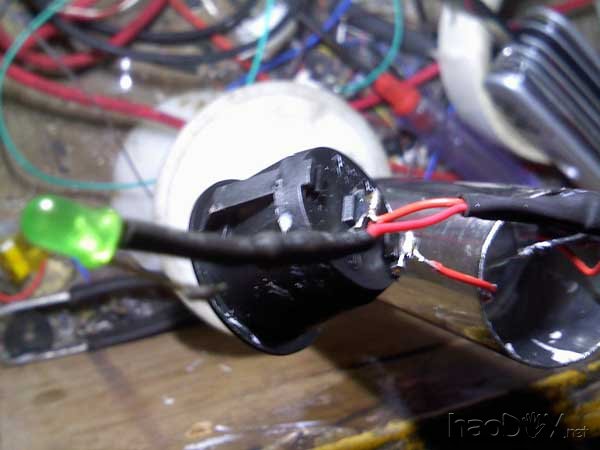

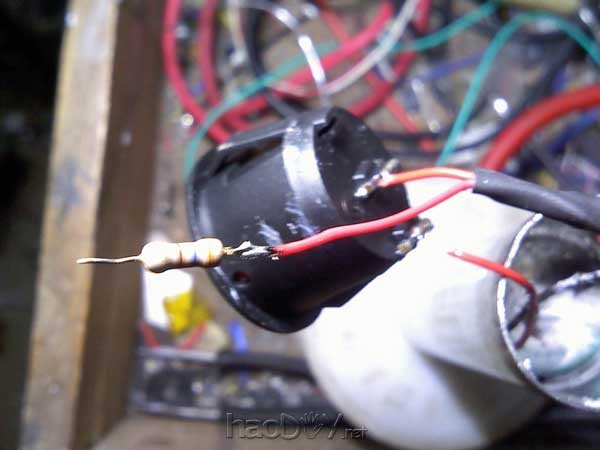

● 在充电插座的正极输出线接上一颗350欧姆的电阻,套上热缩管,把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的,把开关原本的指示灯拆掉,把这个装上去就可。充电时辰透过开关的半透明赤色外壳可以看到这颗LED的亮光)
这种开关自带指示灯,它的成果是打开开关这个灯就会亮,可是我们作为一只手电筒是不必要的,以是就把另一个回路上的充电指示灯接到原本开关带灯的位置上了。

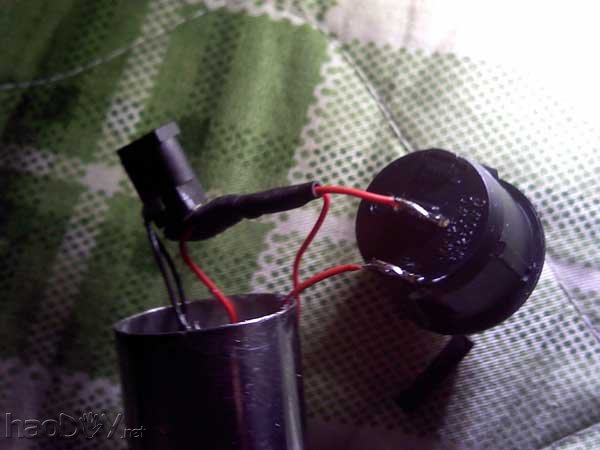

● 1Wled的正极线接上开关的任意一头,另一头接的是电池的正极线

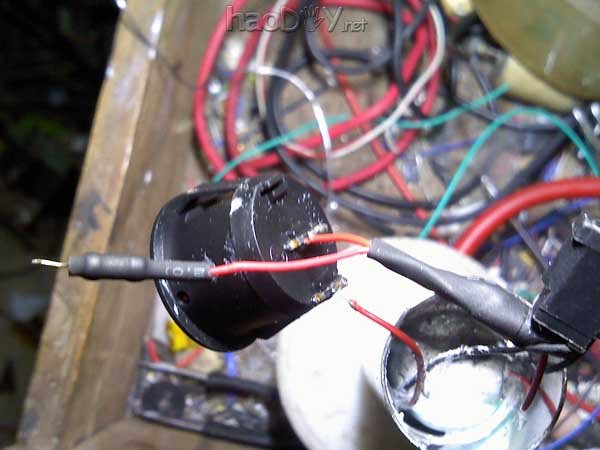

● 电阻的另一脚接上LED指示灯的正极,套好热缩管。此刻所有线都接好了,把充电插座伸出之前打好的充电孔用AB胶牢靠。最后就是在开关上涂上AB胶,按进不锈钢管守候胶水固化。
7 测试

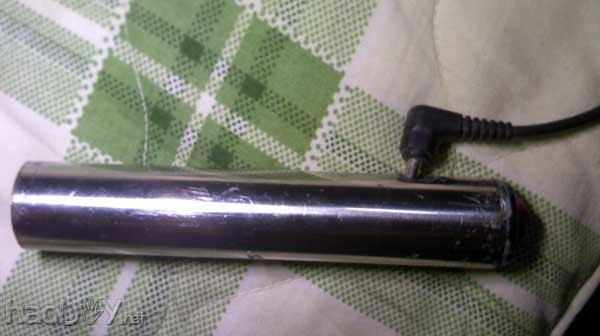

● 充电

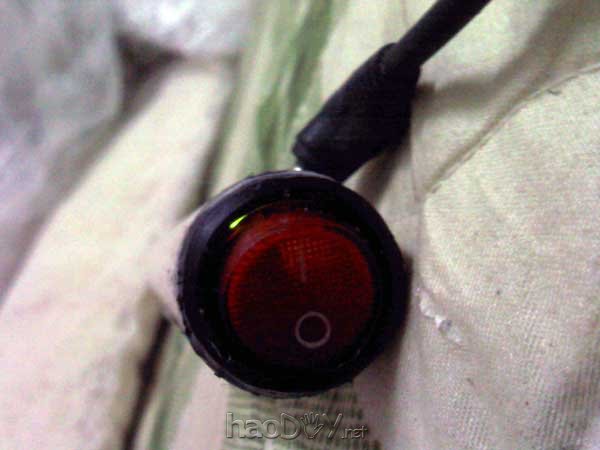

● 充电时的开关

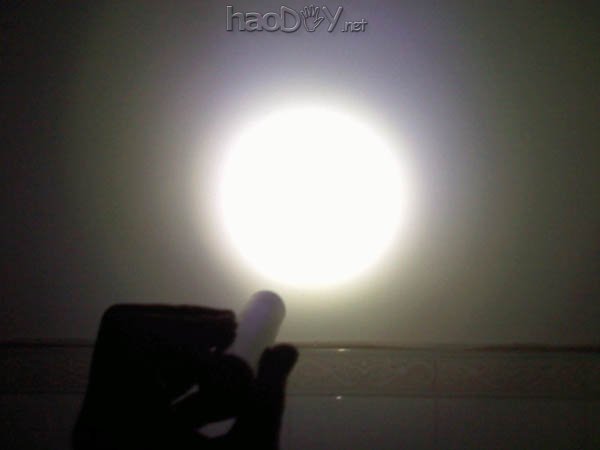

● 2米间隔照的光斑。较量圆,呵呵~大功告成啦! (责任编辑:admin) |
