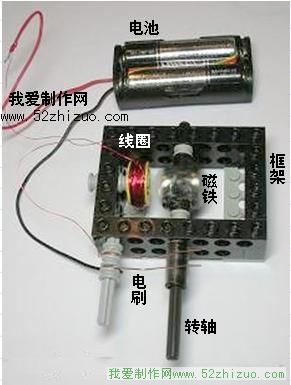

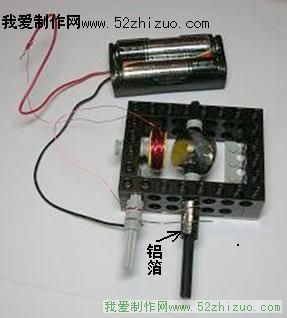

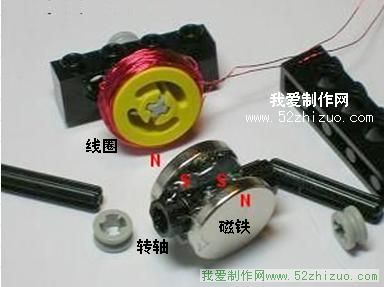

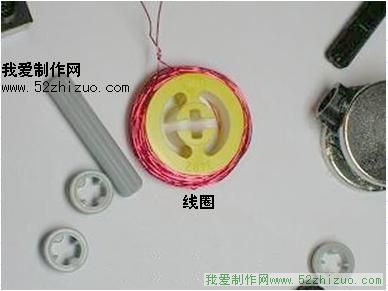

1、自制脉冲电动机模型 这种直流电动机的原理与我们在科技小制作活动里常做的那种不一样。如下图，它的转子是磁铁，线圈是固定的，而且只有一个。而且它的电刷的结构也不同。  这个模型的框架是用乐高玩具做的，两块磁铁用热熔胶粘在转动轴上，注意它们相对面的磁极是相同的。  线圈用30号（外径0.34毫米）的漆包线缠绕40到50圈。  下图是电刷的细节。注意它与普通直流电动机的换向器不同。两根细铜丝做的电刷是并排的，而直流电机换向器上的电刷是分列转轴两侧的。  这种电动机的原理是这样的： 当转轴上一块磁铁正对着线圈，例如N极正对着线圈的时候，转轴上的铝箔让两根并排的电刷之间导通。此时线圈中有电流通过，线圈产生的磁场方向与磁铁的相反，同样是N极正对着磁铁。根据磁场同性相斥的原理，磁铁就会被排斥，开始转动。 当磁铁转动过一定角度之后，转动轴上没有铝箔了，两根电刷那个位置电路断开，线圈中没有了电流，也就没有了磁场。 转子依靠惯性继续转动，当转动到另外一块磁铁的N极也正对着电磁铁线圈时，电路重新接通，磁铁又受到电磁力的推动，继续加速。 于是周而复始，磁铁做的转子持续转动起来。 因为通过电磁铁的电流是时断时续的，是脉冲式的，所以这种直流电动机模型被叫做“脉冲”式电动机。 脉冲式直流电动机模型制作方法要比普通直流电动机模型简单一些，动力也要强劲一些。 2、自制无刷直流电动机模型 对上述脉冲式模型加以改进，我们就可以做出一个无刷式直流电动机模型。如下图，这个电动机没有电刷，取而代之的是一个干簧管（磁控开关）。 (责任编辑：admin) |
