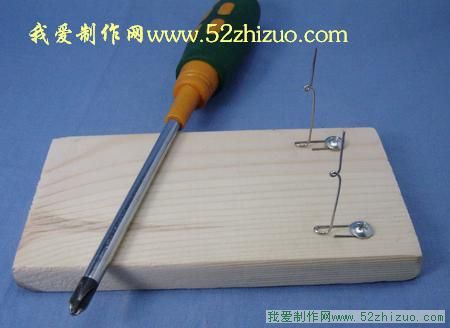

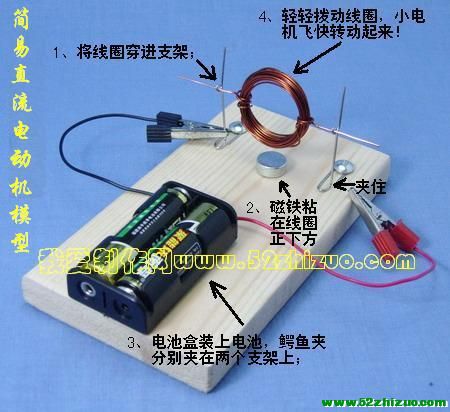

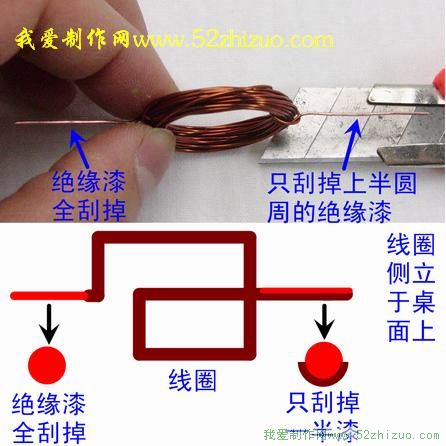

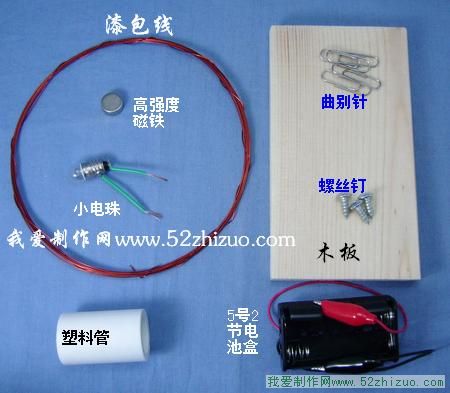

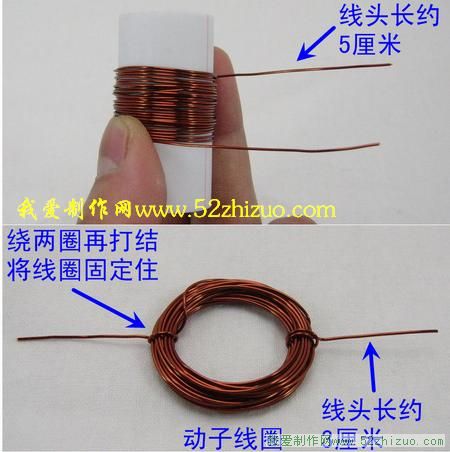

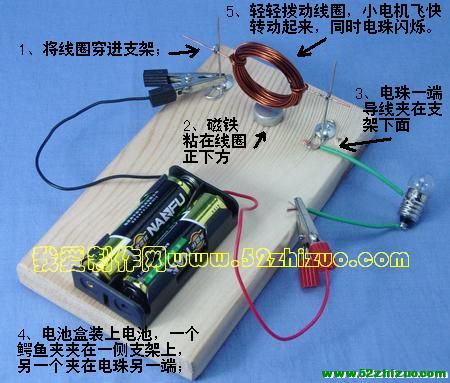

自制简易直流电动机模型（科技小制作套件） 你想了解直流电动机的工作原理吗？自己在家里制作一个简易直流电动机模型，是不是很难？这个套件让自制一个小电机变成非常容易的事。使用我们提供的组件，几分钟就能制作出一个可以飞快转动的小电动机，对激发孩子的学习兴趣，培养动手能力非常有帮助。 下图是简易直流电动机模型完成后的样子：  主要部件有：转子线圈、固定在木板上的线圈支架、磁铁、电池盒。 请看演示视频：（注意电动机转子小线圈的转速非常高，由于视频的帧数很低，没有表现出来。实际观察效果比视频里好得多） http://v.youku.com/v_show/id_XMjY4NzQyNjM2.html。 套件内容包括： 木板、曲别针、螺丝钉、塑料管、漆包线、小电珠、磁铁、焊接了鳄鱼夹的5号2节电池盒。  需要您自备的材料和工具： 十字口的螺丝刀、小刀、双面胶带、钳子、2节5号电池（最好是新的高能电池，例如南孚） 制作步骤： 一、先来制作转子线圈的支架： 支架由曲别针制成，弯曲别针可以用钳子，其实用手也可以。 步骤如下图：  制作2个支架，然后用十字口的螺丝刀和螺丝钉，把支架固定在木板上，如下图：   二、制作转子线圈 转子线圈是这个小制作的关键，也是难点。 展开漆包线，在塑料管上绕20圈，两端留下5、6厘米长的线头，其余的用钳子夹断。（给的漆包线很长，剩下的足够再做一个转子线圈的） 两端缠绕打结，固定住，各留出约3厘米长的线头。如下图：  下面是最重要的一步，也是这个小制作的亮点所在。 用小刀把线圈一端线头上的绝缘漆全部刮掉，露出铜丝； 竖直捏着线圈，把另一端漆包线上的漆只刮掉一半，保留下半圆周的漆。  三、关键部件制作完成后，开始组装： （1）将转子线圈穿进线圈支架，调节支架的高度和角度，以及线圈的转轴和重心，使得轻轻拨动一下它就能轻快地转动很多圈； （2）用双面胶带把磁铁粘在线圈的正下方； （3）电池盒里装上2节5号电池，用双面胶带固定在木板上，两个鳄鱼夹分别夹在两根线圈支架上； （4）轻轻拨动转子小线圈，你会发现小电机开始飞快转动起来！ （5）试着改变电流的方向，或者磁场的极性，观察线圈的转动方向会发生怎样的变化； 原理解释： 关于直流电动机原理的详尽解释，请参考中学物理的相关章节。 这个小制作的关键点，在于对转子线圈的处理上。转子线圈一端线头完全导电，另一端只在半圆周里导电。这样在导电的半圆周里，转子线圈受到电磁铁线圈的电磁相互作用，开始向某一方向转动。转动到另外一个半圆周里的时候，电流断开，转子靠惯性转动，直到重新有电流通过，再次受到磁场的驱动。 如果您熟知直流电动机的原理，就知道这样省略了直流电动机的一个关键部件——换向器，让制作非常简单，可以完全在家庭条件下容易地完成。 我们还可以通过在电路中串联一个小电珠，来观察电流的通断情况，如下图：  将电珠一端的导线夹在线圈支架下面，另一端夹在电源导线的鳄鱼夹上，使其串联在电路里面。轻轻拨动转子线圈，你会发现随着线圈的转动，小灯泡时亮时灭，表明电路时通时断，电动机线圈中的电流时有时无。稍微用力向某个方向拨动线圈，线圈自己旋转起来，小灯泡持续闪烁，观察电流与线圈位置之间的关系。 请看演示视频： http://v.youku.com/v_show/id_XMzA3MTQxNTIw.html。 我的小电动机为什么不工作？ 1、调节转子线圈，让线圈的重心尽量与转轴重合，让转子轻轻一碰就能在支架上轻松转动； 2、检查电池盒，电池是否有电？电池是否安装正确？尽量使用新的高能电池 3、检查整个电路，是否有断路的情况，看哪里连接不好，重新连接一遍； 短路警告： 当小电机的线圈未启动的时候，存在短路的可能。因此本套件只允许使用干电池作为电源，严禁使用充电电池或其它电源。当发生短路状况时，请断开电源，否则会损坏电池。 意外伤害警告： 因为要使用到金属工具，以上所有实验均需有成年人在场，未成年人不得独立操作。 参考文章： 请在网站上方的搜索条里搜索“电动机”，有很多类似的教程。 (责任编辑：admin) |
