第一次洞洞板分立纯后级功放板(2)

时间:2013-02-25 09:54来源:www.ndiy.cn 作者:andrew 点击:
3,至此,焊接基本完成。为了尽早测试板子的功能情况,只好用手上现有的一只双25VACx2牛牛。尽管缩水,但还是可以输出至少30W/8ohm的功率,,,所以只装了一对对管,,,,嘿嘿。。。各主要零件部请看下图 牛牛 整流桥



3,至此,焊接基本完成。为了尽早测试板子的功能情况,只好用手上现有的一只双25VACx2牛牛。尽管缩水,但还是可以输出至少30W/8ohm的功率,,,所以只装了一对对管,,,,嘿嘿。。。各主要零件部请看下图

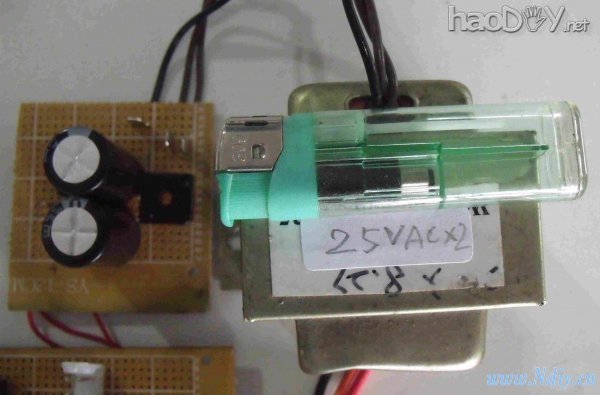

牛牛
第一次洞洞板分立纯后级功放板

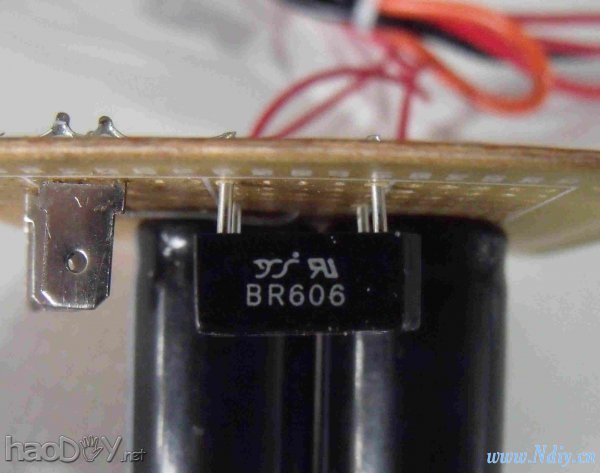

整流桥堆
第一次洞洞板分立纯后级功放板

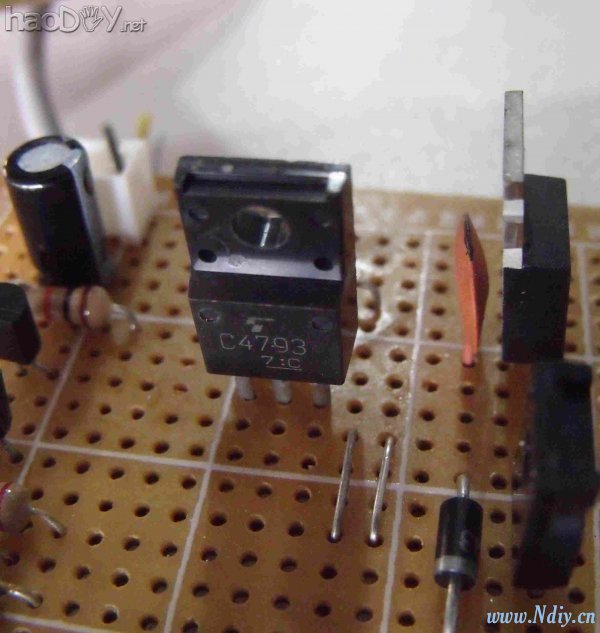

电压放大管
第一次洞洞板分立纯后级功放板

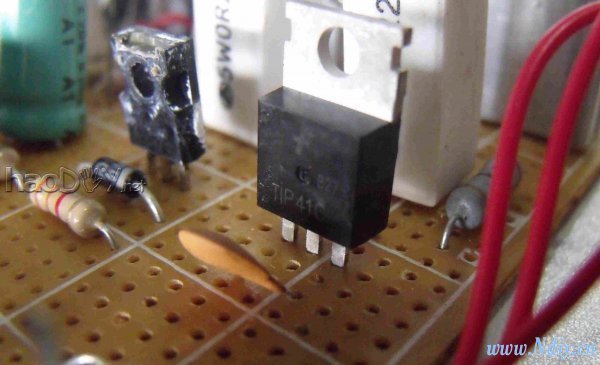

激励对管
第一次洞洞板分立纯后级功放板

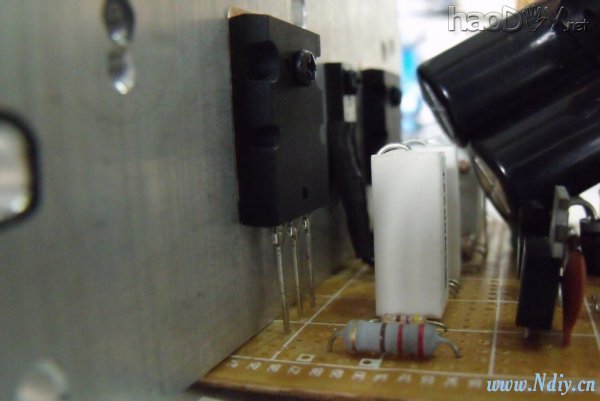

功放对管
第一次洞洞板分立纯后级功放板
2013-2-1 01:14 上传
下载附件 (31.71 KB)
