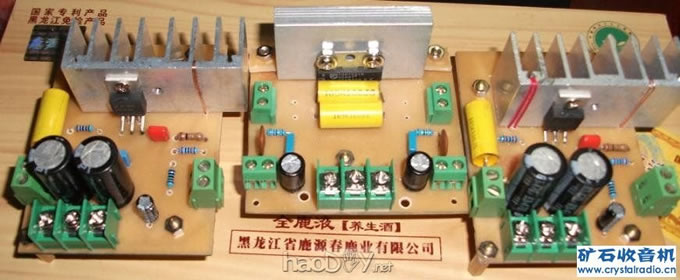

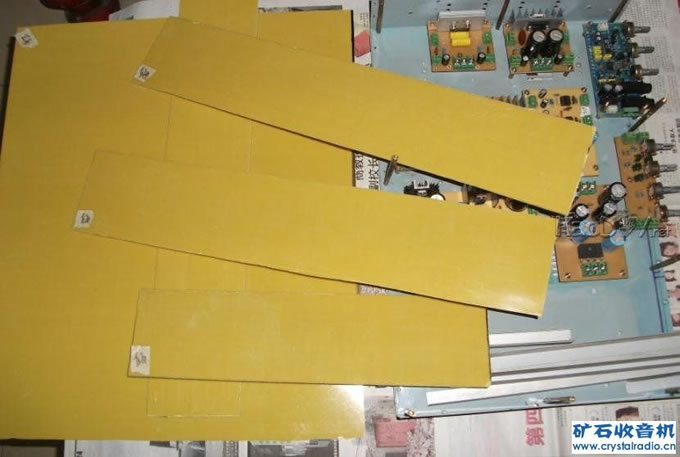

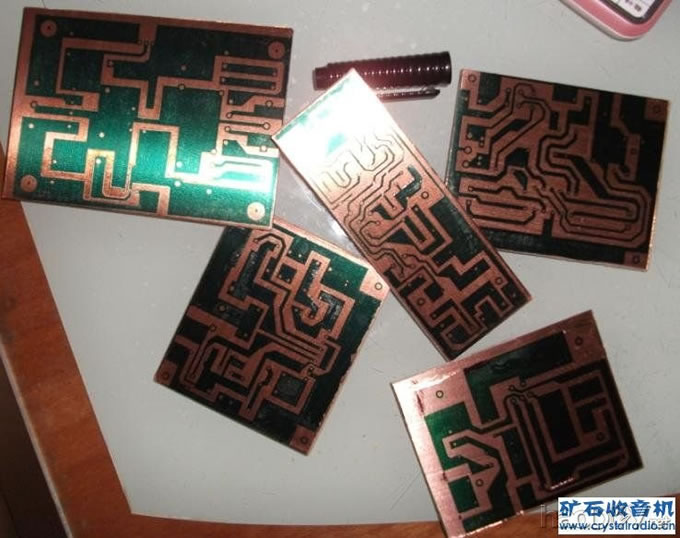

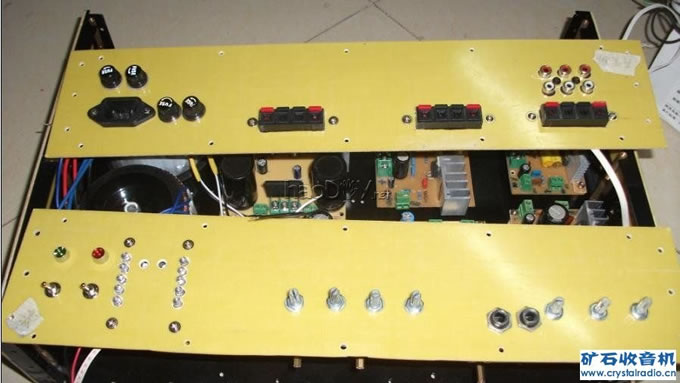

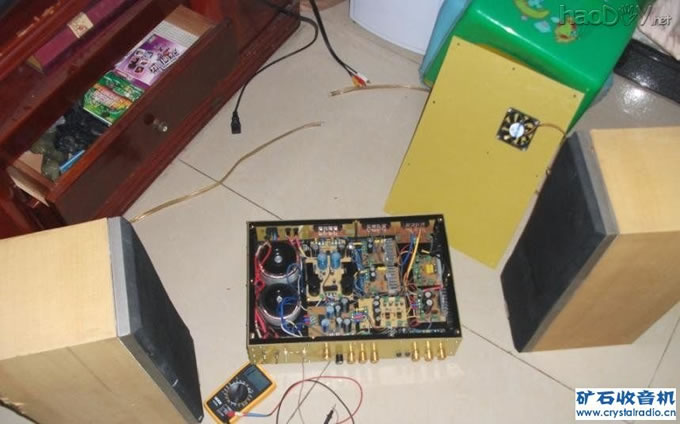

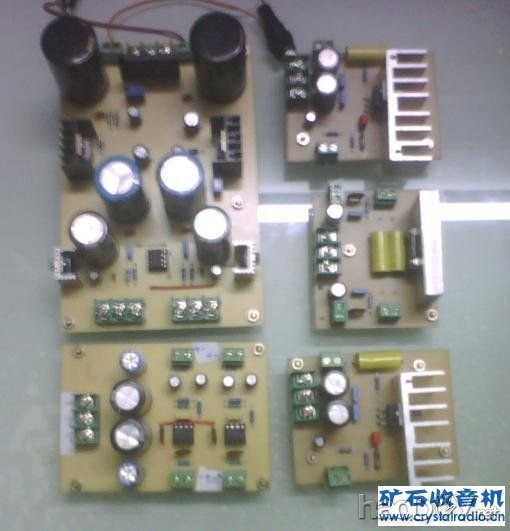

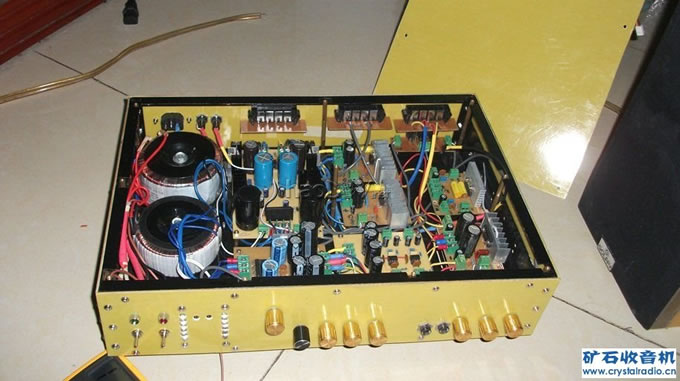

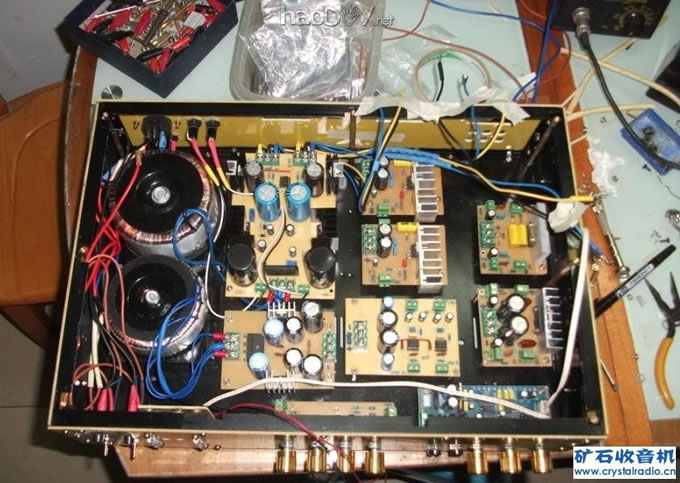

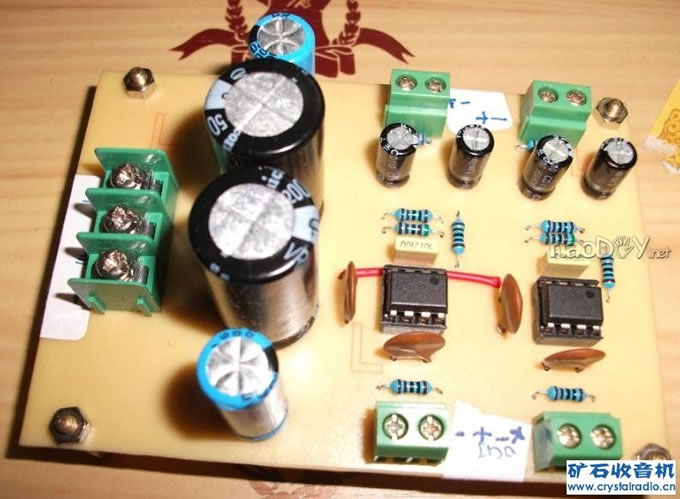

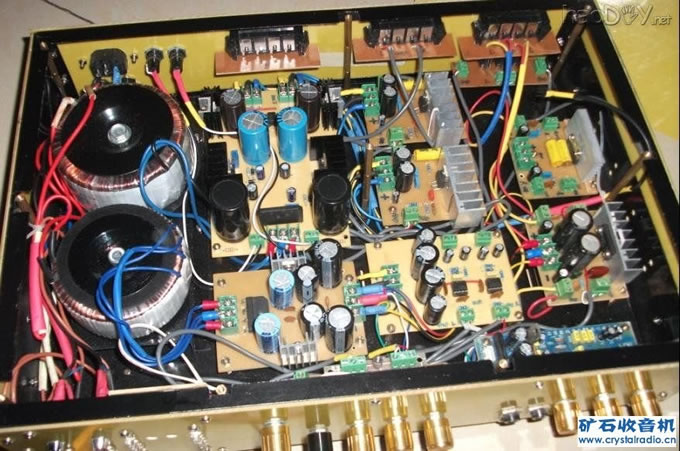

 前级电路板  焊接好的PCB系列1  焊接好的PCB系列2  装机1  装机2  装机3  装机件  机箱用料  试机  调试中出现的问题及解决 1.初装发现卡拉OK板无效果，静拆下来验证发现卡拉OK板正常，进过检查前级无放大效果，经检测有直流输出，查找资料请教飞龙后得知应该在5532的音频输入端与地之间接一个电阻，接上后还是有问题，只是直流电压下降，换IC后问题解决，两个5532就这样牺牲了，在调试过程中犯了一个低级错误，将电源接反了，一个电容冒烟了； 2.经过1后卡拉OK板出声，但是声音很小，讲前级调整为10倍，OK板的增益调整为50左右，一切OK； 3.在调试中不小心一边声道(1875)有短路，之后那个声道声音很小，几经周折才发现IC正常，可能是那个板的焊接有问题，重新焊接后一切OK； 经验教训 1.做板时的固定空尽可能做到对称和规范； 2.机箱的加工是个功夫活，如果没有比较好的工具就应该遵循“慢工出细活”的原则慢慢来，不要记，我在裁板时用电钻的切片去搞，速度是很快，但是质量无法保证，最后还是用钢锯条慢慢搞定； 3.散热片最好设计大一些，机箱要预留空间，我的没办法最后加了风扇，但是冬天可以不用，小音量也可以不用； 4.装机之前西安调试好整个系统，而不是保证单个模块能工作就急着装机. 试听 1.搞定后当然是试听了，先是听赵鹏的音乐，低音感十足，音量开到超过一半多点整个屋子的底板都有振动的感觉，声音细腻而不嘈杂； 2.接上电视的机顶盒，相比原来的国产功放声音又提升了一个档次，换台时也不会有噪音； 3.试听DJ和舞曲，让人沉醉； 4.调节音量，将耳朵靠近音箱，基本上听不到噪音； 5.唱卡拉OK：可以不用卡拉OK混响系统直接接VCD来唱了，但是混响效果不好，还是接上卡拉OK板好，灵敏度极佳，离话筒20CM唱歌都没有问题。 以上全是本人手工制作，欢迎广大朋友提出宝贵意见和建议，我愿意与大家就技术方面进行深入探讨，谢谢大家支持哦！ 电话：13430277269 QQ：182507197 再上传几张制作好的成品的一些照片，是朋友用上万元的单反拍的，但是传不了，只有传截屏了 刚调试好的整机  放在电视柜上的整机 (责任编辑：admin) |
