我依然爱你,lm1875功放(参赛)

时间:2012-09-23 21:52来源:hifidiy.net论坛 作者:admin 点击:
第一次认识1875是在十年前了,当时在一本电子杂志上看到一篇介绍1875的文章,里面对这个功放IC的评价较高,于是对它产生了兴趣。那时对HIFI还不怎么了解,只是觉得能有个功放,放放音乐听听也就够了。便萌发了我DIY的念头。到市场上买来了两只1875,PCB是我
第一次认识1875是在十年前了,当时在一本电子杂志上看到一篇介绍1875的文章,里面对这个功放IC的评价较高,于是对它产生了兴趣。那时对HIFI还不怎么了解,只是觉得能有个功放,放放音乐听听也就够了。便萌发了我DIY的念头。到市场上买来了两只1875,PCB是我用手术刀在覆铜板上刻出来的,那时候还不知道有洞洞板,刻得我的手都麻了,不过刻出来还算工整,元件也是从一些废电路板上拆的,对元件也不知道有什么要求,反正只要看到参数相同的就拆,滤波用的也是很普通的两只4700uf电容,就这样七拼八凑我的功放就出来了,装在了一个破盒子里,看起来很不起眼。试听以后却让我大吃一惊,就这么两个小小的IC居然声音这么地好听,当时的心情别说有多激动了。音源用的是SONY的WALKMAN,也没有什么其他的设备,音箱是跟着别人做的,也不懂装什么喇叭,反正跟着别人买的。除了一个声道有一点交流声,当时声音已经让我十二分的满意了,我朋友300多买的那个功放和这个简直没法比。在此后的7-8年里这个功放一只伴随这我,听音乐、玩PS、看碟我都用它的,直到我买了台JVC的组合,才把这个功放替换下来,后来觉得它不好看就给全部拆掉了,只留下了两颗1875,所以直到现在我对这个IC我也怀着一份特殊的感情。后来接触到了这个论坛,认识了很多的东西,也学到了很多新的知识,先后也做了几台功放,玩过几块板子,唯独还没有做过一台像样的1875功放。看着手里留下的两颗1875,又回忆起了当年做的功放,仿佛那优美的音乐声又在耳边环绕,于是也酝酿着做一台够MINI、外形漂亮的1875。其实这个功放对于广大烧友来说已经是再熟悉不过了,不过对于我这个菜鸟来说,还不敢在大家面前班门弄斧,只能玩一玩简单的集成功放。自己喜欢的4780已经打造好了,接下来的目标就是这个1875,也许这也是我做的最后一个集成功放了,为了这最后的一个目标,我下定了决心要好好地打造。
接下来说说制作过程:电路板我是采用的洞洞板,板子其实去年就做好了,没有机壳,也就一直没有装,板子当时测试还是很不错的,对它我也很满意。主要问题就是要解决机箱,定做基本上是不可能,问了几个地方,要么需要量才做,要么就不做,所以就一直搁置了下来,直到前段时间,手里弄到了一点较好的拉丝铝板,厚度为3MM。与其说是铝板,不如说是边角料,不过材质非常好,是进口设备上的,表面有些污渍,清洗了以后还可以。计算了一下尺寸,基本上刚刚够我做一个机箱的,于是就开始动手做了。设计的整个机箱比板子稍微大一点点,考虑到散热问题,之前还拿了一块和底板差不多大小的铝板来测试,通电1小时左右温度大概也在50来度的样子,手放在上面没有问题,所以散热应该是没有问题的。机箱采用六面拼接,里面用了一块有机玻璃作为固定铝板用,四周上螺丝,所有螺丝都是不锈钢的,底板和后板所有螺丝全部沉孔,没有突出的,就连固定PCB和1875的螺丝都全部隐形,没有突出来。面板和盖板采用内六角螺丝,旋钮为全铝磨砂的。整个机箱尺寸为:118×86×36,制作工艺十分精良,不夸张地说可与数控加工媲美,作为一个全手工打造的机箱,能做到这点也是不容易了,这可全是我用锉刀和砂纸加工出来的呀。这个机箱是我做过的最为满意的一个。也许在设计和制作上还有一些缺陷和不足的地方,还望各位指正。
   说了这么多,大家最关心的可能是声音了,其实声音我在一年前就听过了,只不过一直没有装箱而已。经过试听,声音细腻,解析力很好,低频量感足,和4780比起来显得温暖些,小音量下声音的细节也表现地也很不错,没有发混的感觉,唯一就是功率小了点,但是放在卧室里用来欣赏音乐也是很享受的,足够用了。功放噪音基本为0,开到最大音量耳朵贴在箱子上听不到任何噪音,中点控制在4MV左右,电路用的是1875的标准电路。电源我用的是分体电源箱,+-28V左右,以前给4780打造的那个,开机一小时,音量在70%左右,温度不算高,手可以放在上面,声音全开估计温度会更高一点。两颗1875就是我十年前做的板上拆的,今天再次有出色的表现,没有枉费我的一番心血。还是那句话:我依然爱你,lm1875。

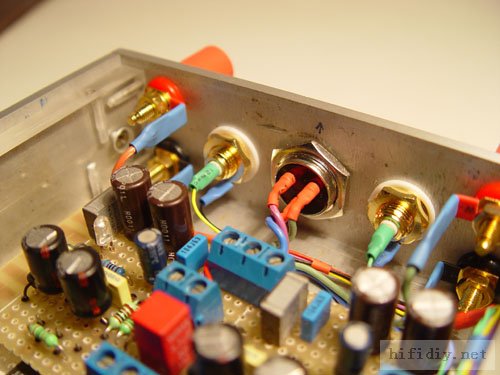

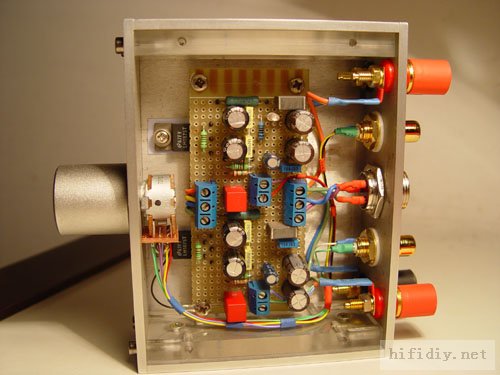

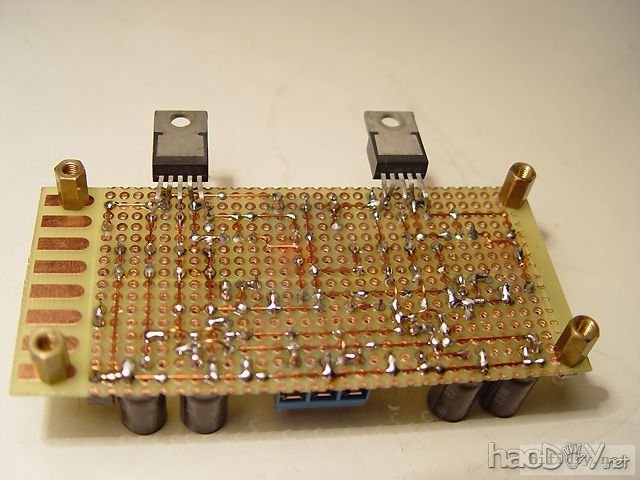

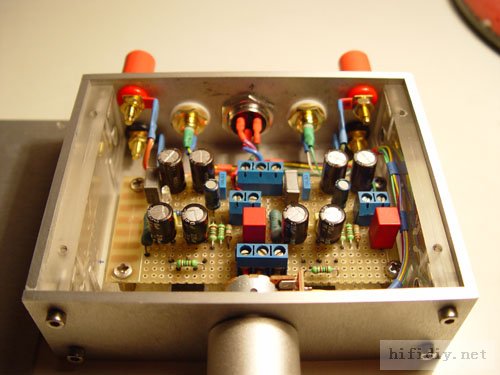

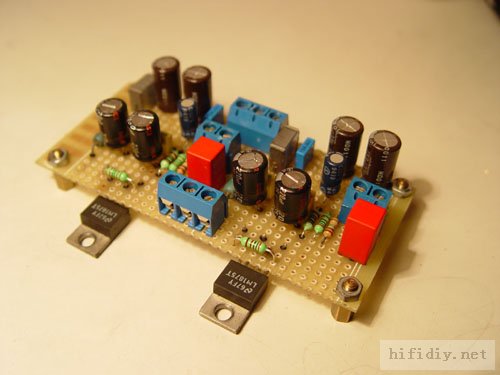

去年做好的电路

我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)

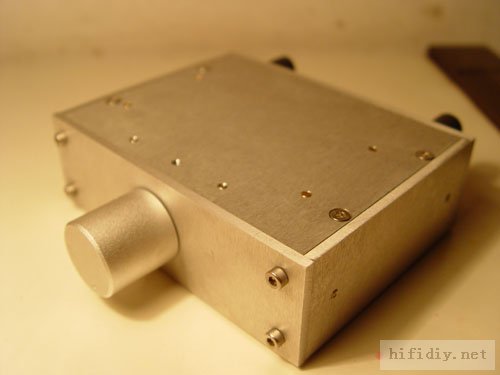

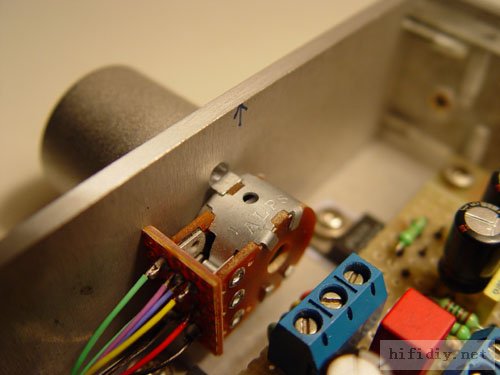

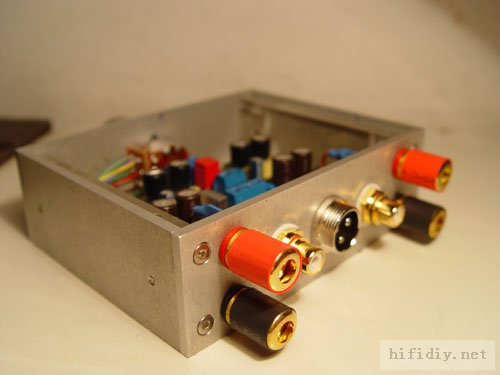

工艺细节

我依然爱你,lm1875功放(参赛)

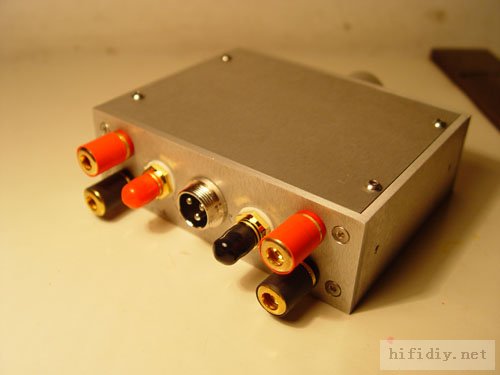

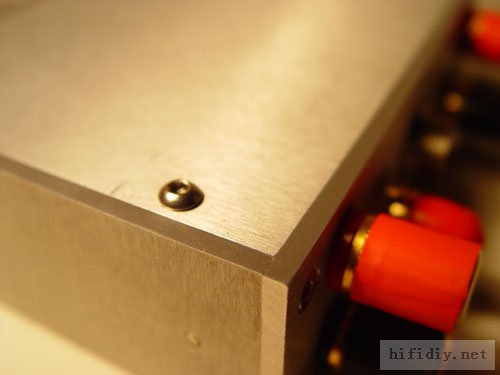

底部所有螺丝全部隐形

我依然爱你,lm1875功放(参赛)

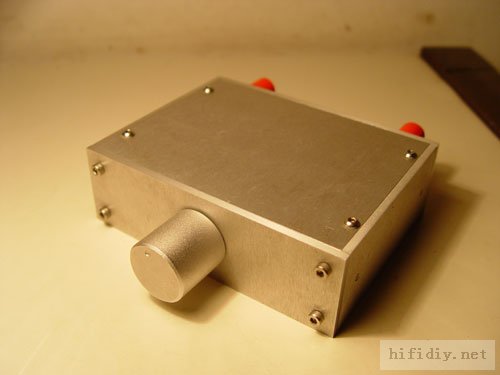

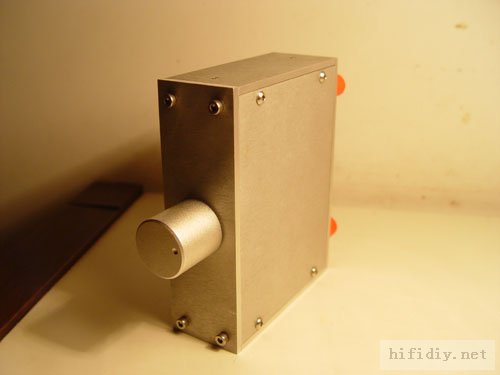

也可以竖着放

我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)





我依然爱你,lm1875功放(参赛)

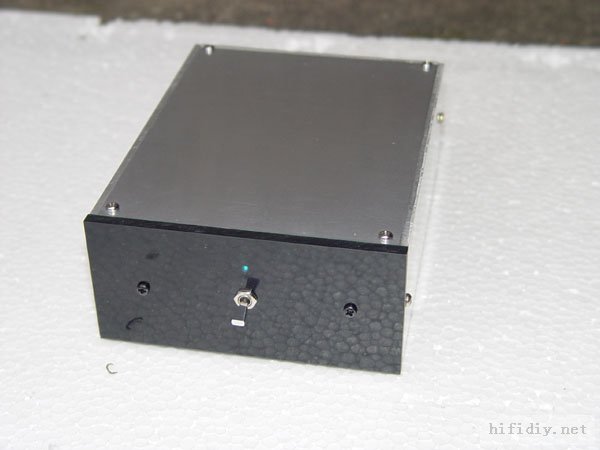

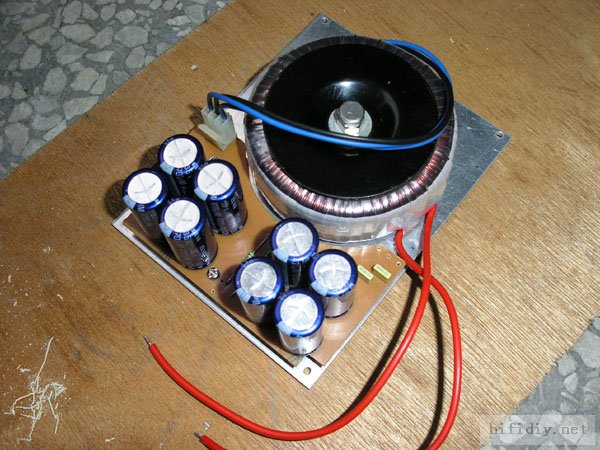

电源用的是这个
我依然爱你,lm1875功放(参赛)

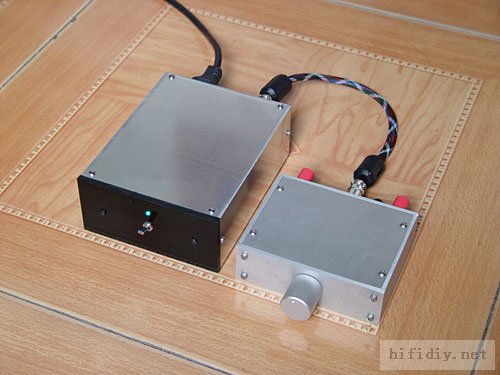

因为1875太小了,电源部分不可能做到和它一样大。不过两个箱子面板的宽度基本是相同的,放在一起也还是可以的,晚上上个和电源一起的图片

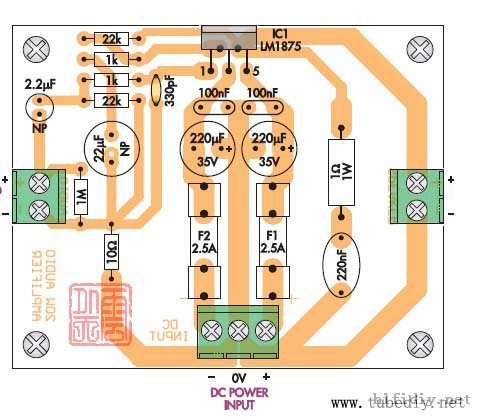

走线、布局和这个线路差别不大,你可以参考一下
我依然爱你,lm1875功放(参赛)


也没花什么钱,基本材料都是现成的,搞这个主要是花时间,做机箱将近用了一个星期。小块的铝板好加工的,兄弟不妨也试试手工啊我依然爱你,lm1875功放(参赛)

上个和电源一起的图片



我依然爱你,lm1875功放(参赛)

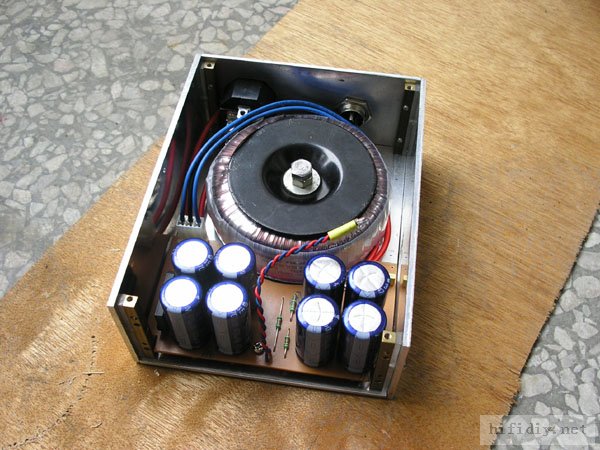

电源内部图

我依然爱你,lm1875功放(参赛)
我依然爱你,lm1875功放(参赛)

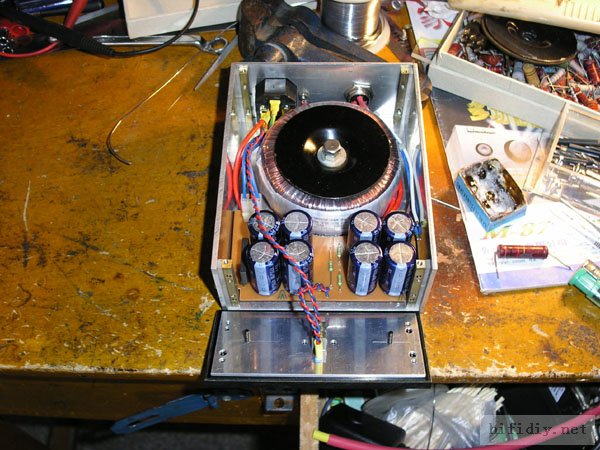

看到很多朋友都问我要图纸和电路,其实都是很简单的东西,没有多少技术性,随便搜一下都大把。电源就是桥式整流加8个4700uf/35V的滤波,还有1875电路也就是官方的标准电路。下面是电源箱的内部图,希望能够帮到楼上的一些朋友
我依然爱你,lm1875功放(参赛)

我依然爱你,lm1875功放(参赛)

我依然爱你,lm1875功放(参赛)

我依然爱你,lm1875功放(参赛)
