系统简要说明（图多顺序比较乱，请大家见谅）： 一，使用软件 1.原理图：Cadence 15.2 2.PCB图：PADS 2007 二，系统所含模块 1.变压器 2.电源系统 3.前级 4.音调 5.主声道后级 6.前置后级 7.后置后级 8.卡拉OK混响 9.LED电平显示 三，各模块关键器件 1.变压器：AC双18V AC双12V 2.电源系统： 1）AC双18V，经电源板处理(LM317+LM337)后输出可调节DC（目前使用的是双20V）和带伺服（7812、7912、5532）的双15V DC，对前级供电 2）AC双12V，经电源板处理后输出可双路12V给前后置及卡拉OK等供电 3.前级：双5532，11倍放大 4.音调：电阻电容衰减式 5.主声道后级：LM1875*2 增益20 6.前置后级：TDA1521 7.后置后级：TDA1521A 8.卡拉OK混响：4558D(买的成品板，修改了增益) 9.LED电平显示：TA7666P双路5LED电平显示#p#分页标题#e# 四，PCB板 1.关键板均是用感光板自己做的：电源板，LM1875，5532前级，TDA1521，TDA1521A，音调板 2.卡拉OK板买的是成品板 3.电平显示是洞洞板 五，机箱 采用一旧功放机箱的底板重新拍漆，四周及顶盖采用环氧树脂板，结合处加直角铝合金加强，顶盖通过铜柱固定 下面是电路原理图，请大家多提意见 电源原理图  前级电路原理图  音调控制电路原理图  LM1875后级电路原理图  TDA1521后级电路原理图  电平显示电路原理图（洞洞板焊接）  #p#分页标题#e#这里是设计好的PCB电路，请大家拍砖 带私服的电源PCB，给1875和前级供电  普通电源滤波电路，给TDA1521和显示电路，散热风扇，卡拉OK电路供电  电源安装示意PCB，支持单桥和双桥

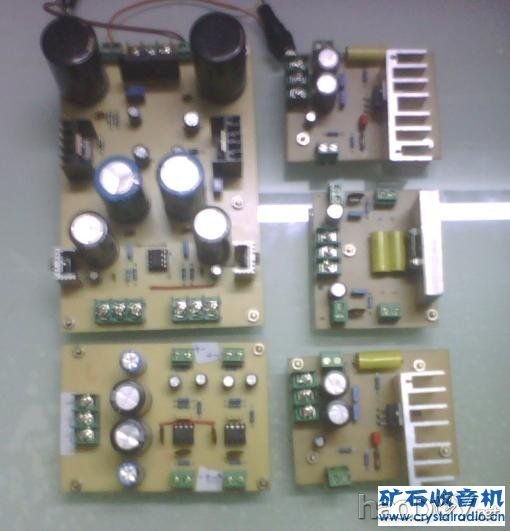

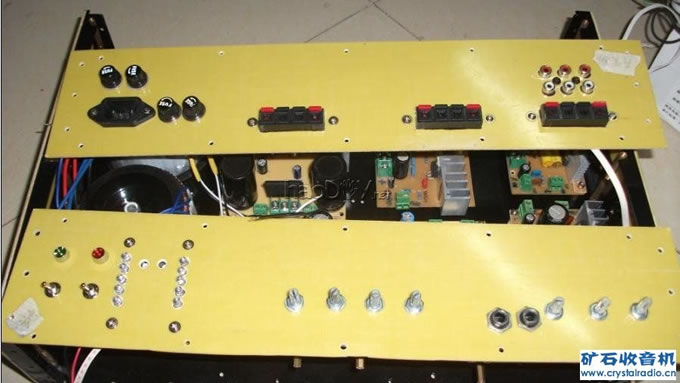

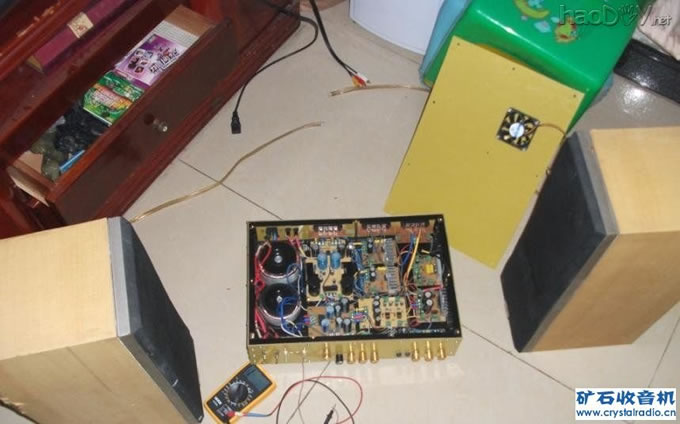

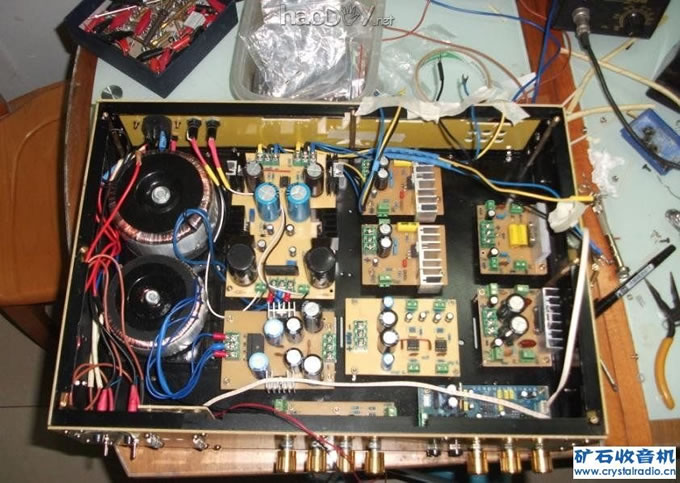

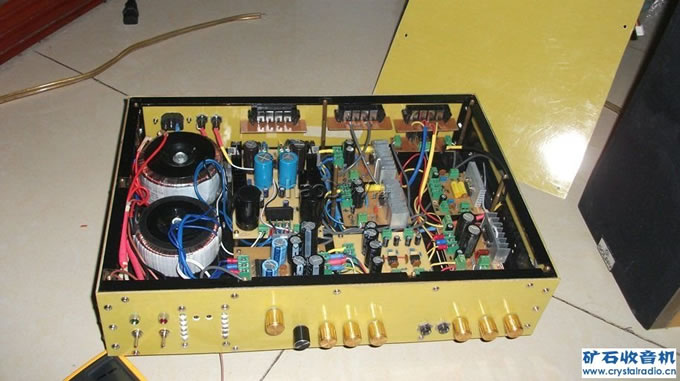

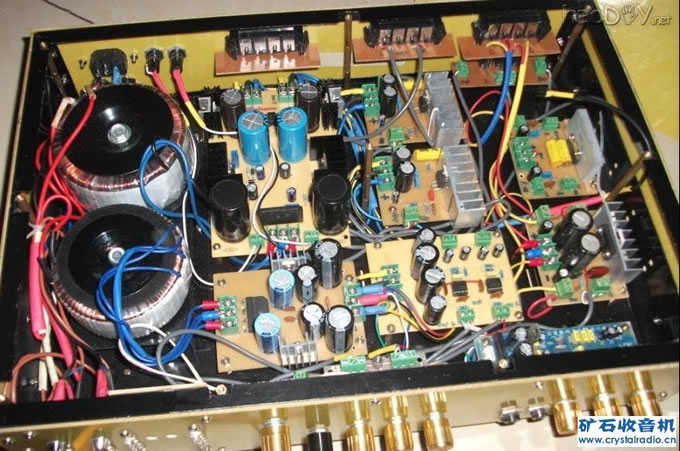

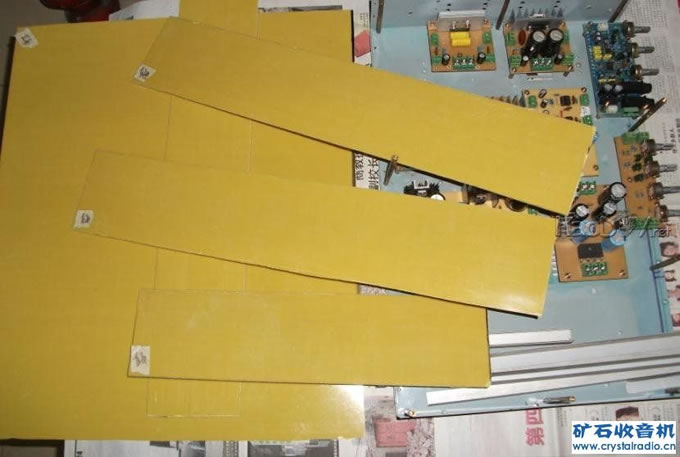

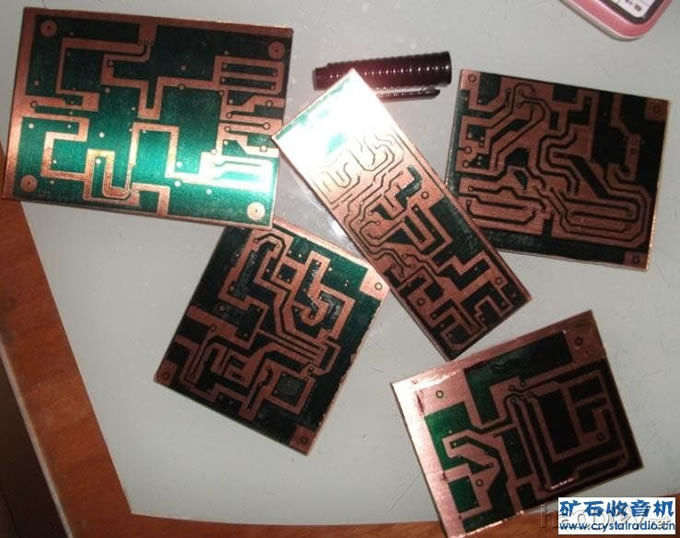

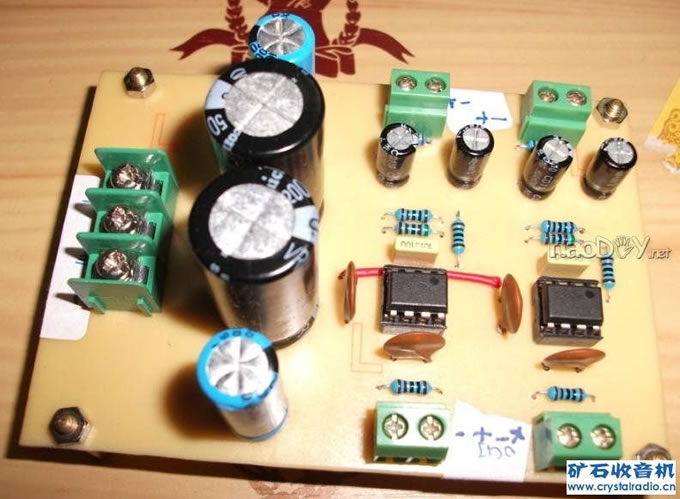

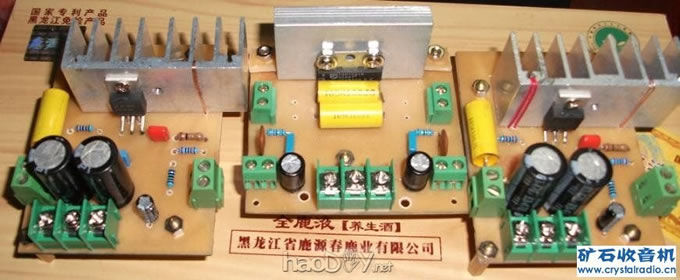

5532前级PCB  音调电路PCB  音调电路PCB感光打印版  LM1875安装示意图，带原件位置  TDA1521后级PCB图  下面是制作过中拍摄的照片 打印出来的PCB图  正在显影中的PCB  显影好的PCB  正在腐蚀的PCB  腐蚀好的PCB  显影好的PCB系列  前级电路板  焊接好的PCB系列1  焊接好的PCB系列2  装机1  装机2  装机3  装机件  机箱用料  试机  调试中出现的问题及解决 1.初装发现卡拉OK板无效果，静拆下来验证发现卡拉OK板正常，进过检查前级无放大效果，经检测有直流输出，查找资料请教飞龙后得知应该在5532的音频输入端与地之间接一个电阻，接上后还是有问题，只是直流电压下降，换IC后问题解决，两个5532就这样牺牲了，在调试过程中犯了一个低级错误，将电源接反了，一个电容冒烟了； 2.经过1后卡拉OK板出声，但是声音很小，讲前级调整为10倍，OK板的增益调整为50左右，一切OK； 3.在调试中不小心一边声道(1875)有短路，之后那个声道声音很小，几经周折才发现IC正常，可能是那个板的焊接有问题，重新焊接后一切OK； 经验教训 1.做板时的固定空尽可能做到对称和规范； 2.机箱的加工是个功夫活，如果没有比较好的工具就应该遵循“慢工出细活”的原则慢慢来，不要记，我在裁板时用电钻的切片去搞，速度是很快，但是质量无法保证，最后还是用钢锯条慢慢搞定； 3.散热片最好设计大一些，机箱要预留空间，我的没办法最后加了风扇，但是冬天可以不用，小音量也可以不用； 4.装机之前西安调试好整个系统，而不是保证单个模块能工作就急着装机. 试听 1.搞定后当然是试听了，先是听赵鹏的音乐，低音感十足，音量开到超过一半多点整个屋子的底板都有振动的感觉，声音细腻而不嘈杂； 2.接上电视的机顶盒，相比原来的国产功放声音又提升了一个档次，换台时也不会有噪音； 3.试听DJ和舞曲，让人沉醉； 4.调节音量，将耳朵靠近音箱，基本上听不到噪音； 5.唱卡拉OK：可以不用卡拉OK混响系统直接接VCD来唱了，但是混响效果不好，还是接上卡拉OK板好，灵敏度极佳，离话筒20CM唱歌都没有问题。 以上全是本人手工制作，欢迎广大朋友提出宝贵意见和建议，我愿意与大家就技术方面进行深入探讨，谢谢大家支持哦！ 电话：13430277269 QQ：182507197 再上传几张制作好的成品的一些照片，是朋友用上万元的单反拍的，但是传不了，只有传截屏了 刚调试好的整机  放在电视柜上的整机#p#分页标题#e#  LM1875特写，备用品  备用的一对LM1875，从同一店里买的  电平显示LED发出的美丽的蓝光  清晰的内部结构图1  清晰的内部结构图2  放在电视旁，是不是很有感觉啊？  |
