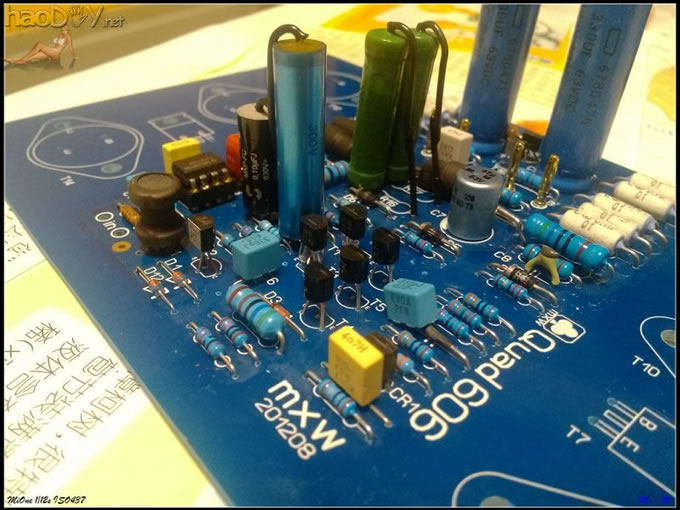

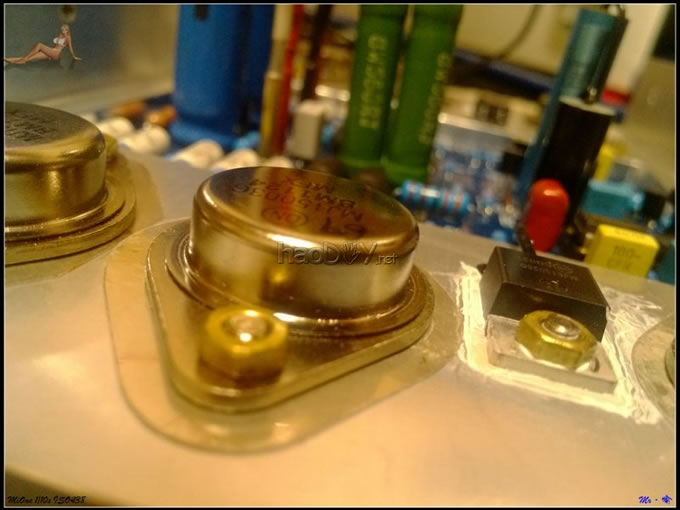

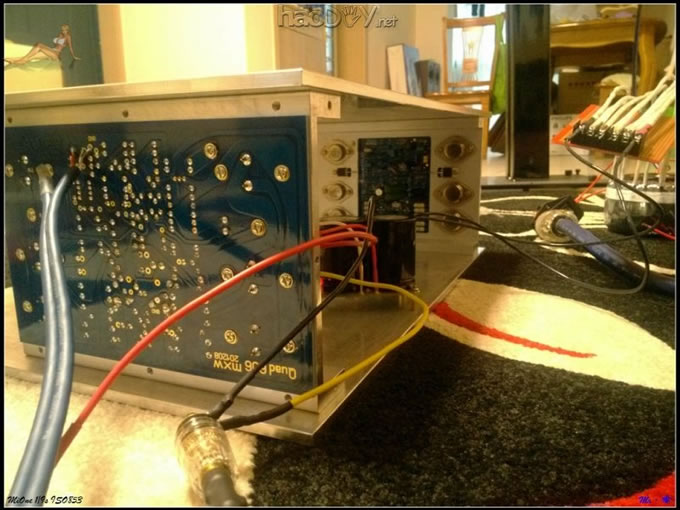

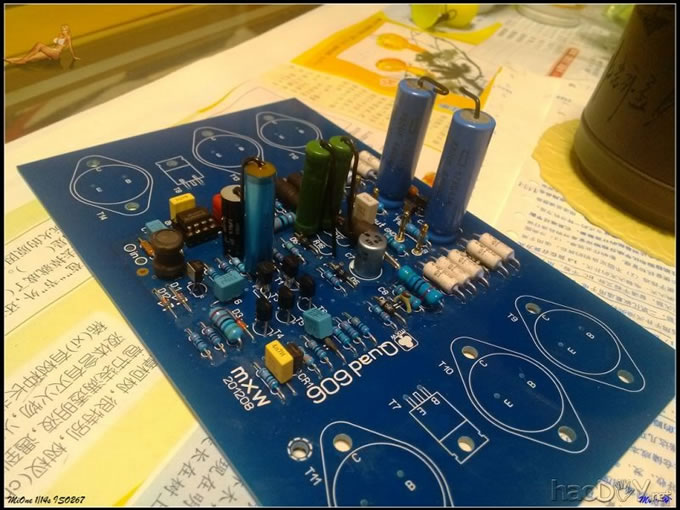

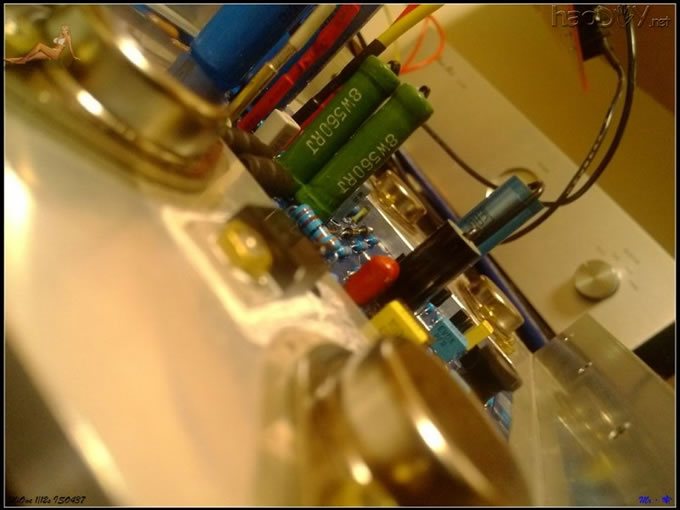

1、元件的来路，必须是正品，新旧其实没多大关系，但必须保证质量，这个原因我不想再多说什么。至于怎么去保证质量，这个就看各人的理解了。 2、606电路的工作点基本没什么调整的余地，元件和焊接无错误的话，装机肯定一次成功。所以，细心细心再细心，其实这是DIY的必然要求。 3、M版电路原理图上的几个关键点标准电压，是整机工作时的示范电压，并不是不带大管或推动管时的测试电压。不上推动管和大管时也可通电测试。但尽量把时间缩短，可以简单测试下OUT端、2个560欧分压电阻的分压点、运放的输出端这3个点位的电压。 4、上推动管之后，原理图的示范电压基本全都有参考意义了，这个时候可以参照示范点位的标称电压对比自己的DIY作品各个点位的电压，逐一核对。 5、为对大家起点小作用，现把自己的小管、推动管、大管的HFE值纪录下来，以供参考。 T1：2SA970/HFE=275（与T3配对，误差在3%） T3：2SA2240/HFE=275 T2：MPSA43/HFE=115 T4-T6：MPSA93/HFE=135 ZTX753/HFE=190 ZTX653/HFE=143 MJE15035G/HFE=210（配对，误差在3%） 15003G/HFE=69（配对） （T1、T3以及推动管MJE15035G和大管15003G是通过另外的配对服务购买的） 一点题外话，当初第2个声道焊接完毕后，没上推动管就开始测试，发现R14、R15两端电压与原理图参考电压严重不符（比参考电压高了10倍+），遂怀疑自己焊接有问题。拿来原理图仔细核对，发现这里上与不上推动管，R14、R15这2个电阻之间的电压差别很大，于是安装好推动管接着测试，OK，正常！ 当第2个声道大管全部安装到位之后，习惯性的测量了下大管外壳与散热器之间的电阻，幸好测量了下，因为有短路！！！ 果断把大管全部卸掉，逐一检查12颗螺丝，到最后一颗的时候（这运气，真服了）发现了问题，热缩管在扭紧的时候有细小的铝丝穿透！！！排除之，重复安装大管螺丝，检查，OK！通电，试音，正常。 一个习惯性的动作，挽救了自己的DIY成果！ 另外，我的606焊好之后，用万用表测试（无论红黑表笔）：输入端靠近自己，左边3只大管外壳对散热器的阻值为0.57K欧，右边3只大管外壳对散热器有像电容般的充放电现象。 第2个声道最后几张图片，机箱才开始，慢慢搞，打孔预计100+，攻丝预计50+，我勒个去。      机箱轮廓，目前暂时还只有三点，等把草裙围上，就漂亮喽！  看明白了？  (责任编辑：admin) |
