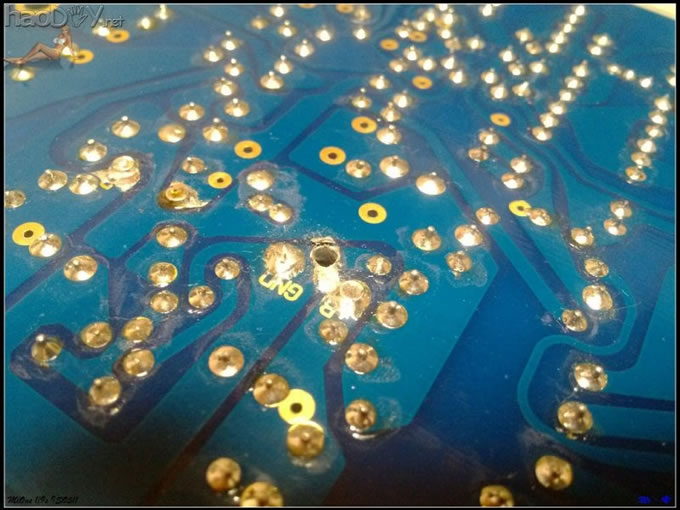

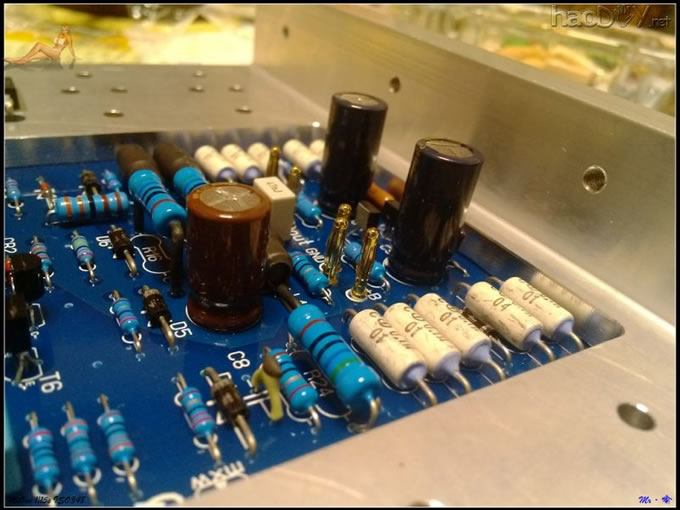

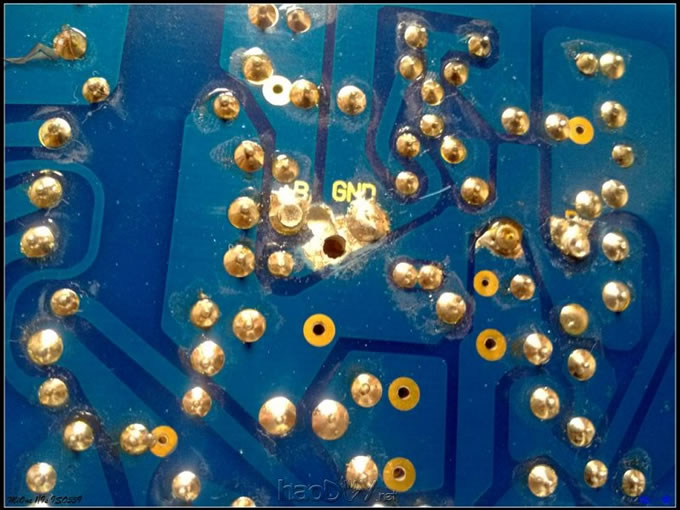

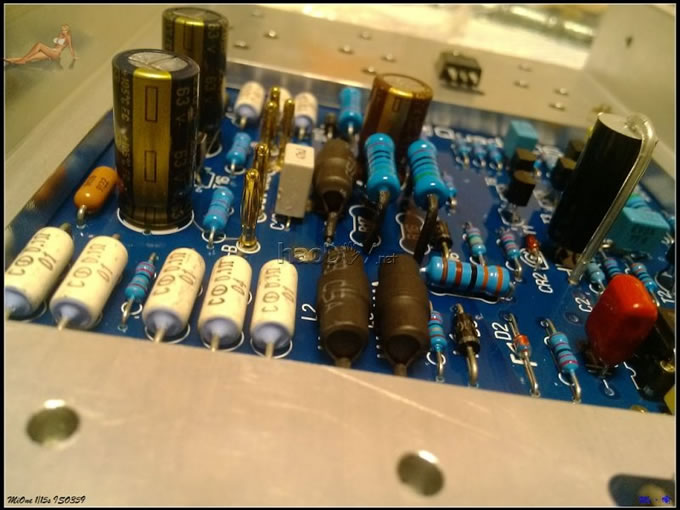

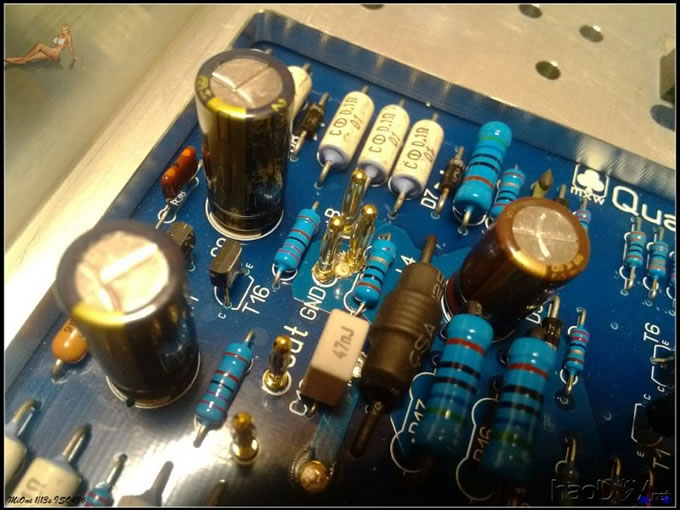

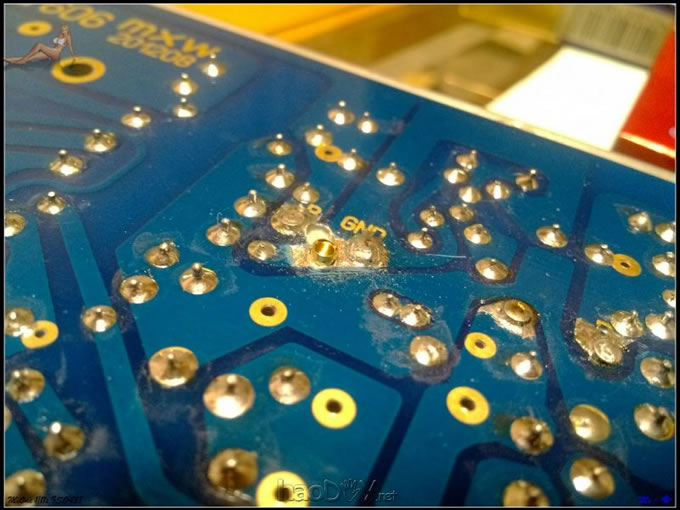

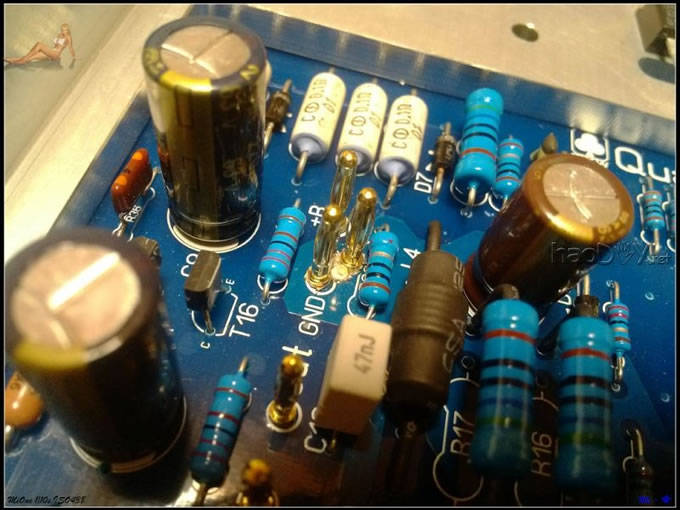

 不知道其他的606制作者们是怎么处理PCB板上GND点与电源地和喇叭地这二者关系的，一直没见着这方面的图片与文字描述。 左右思量，无法决断。迷茫间，元芳说：大人，这事得一分为二来看待。 我勒个去，正点！于是打算利用PCB板上的GND点一分为二，一个套套接2根线，一到电源地，一到喇叭地。 理想很丰满，现实很骨感。到这个时候，2毫米的套套太小，容纳不下一根1.5毫米和一根2毫米的线，各剥一半吧，前车之鉴，很可能从焊接处断裂。旁边就是电源，到时候可能不仅仅是烟花，应该还有音箱玩完。看来，元芳也不是万能的，总么办？这是个问题。 最后看到R33上面的这个坑，OK，有办法了，直接把这个坑打通，上针。看来当初这坑填得确实冤啊！ 出错了。  由于当初填了坑，打洞的时候一激动，没把坑里的焊锡去除干净，导致打洞位置严重漂移偏离，打断了挨着的近3毫米宽的PCB线。  木事，补救吧。用刀小心轻刮。看来PCB质量真的没得说。   来看看正面漂移的后果。  这张稍微清晰点  怪怪的，多了个东西。大不同啊。这下搞定，不用去考虑一分为二的烦恼，一身轻松，插针上两个，想插哪个插哪个。  其实我不说，也许大家看不出来。本来就应该是5根针。   这个开关，很难找，一直对船型开关有着近乎偏执狂般的爱好。
