坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

时间:2012-09-23 16:57来源:hifidiy.net论坛 作者:z-raymond 点击:
做过2030、1875之类的IC后级了,第一次尝试分立的,考虑了下,用了论坛的H-140练手。前期准备都是十分充分的,大概等了半年才闲下来,于是在国庆,终于重装上阵了。 套件是新到的。 但是牛买了半年了。 先帮该测的都测了,分分好。 讨厌留很长的引脚,找个小
做过2030、1875之类的IC后级了,第一次尝试分立的,考虑了下,用了论坛的H-140练手。前期准备都是十分充分的,大概等了半年才闲下来,于是在国庆,终于重装上阵了。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

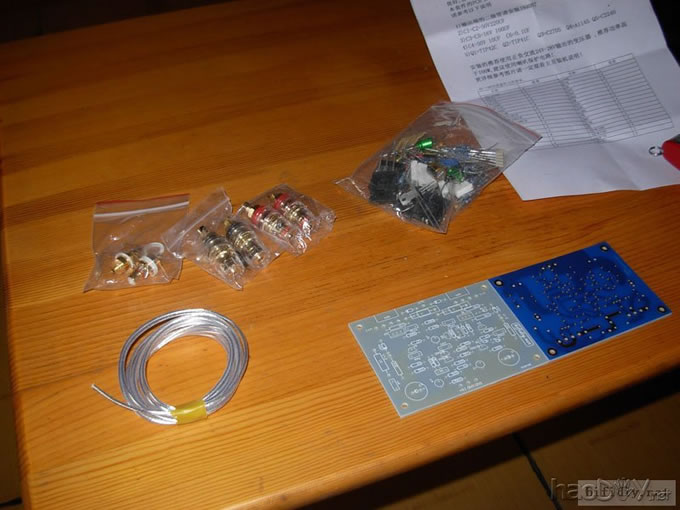

套件是新到的。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

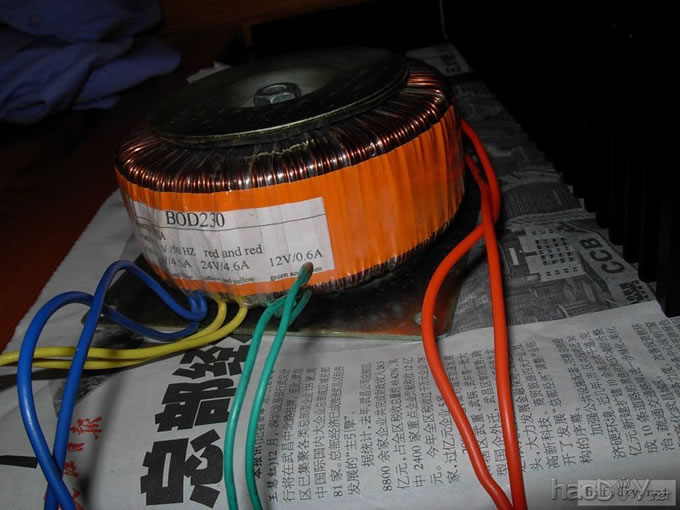

但是牛买了半年了。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

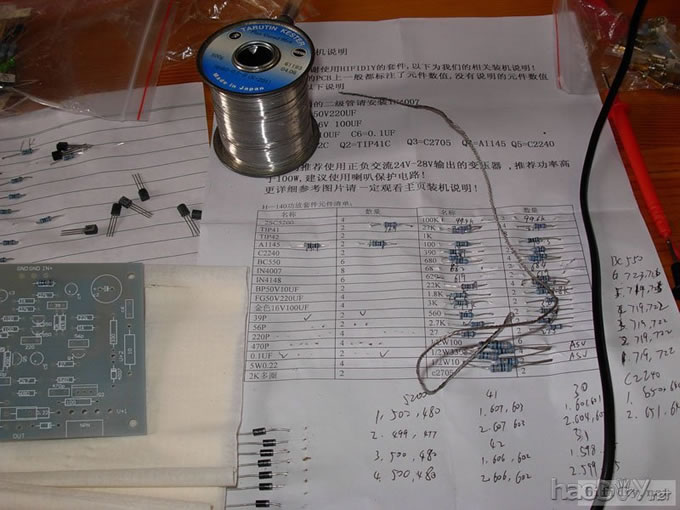

先帮该测的都测了,分分好。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

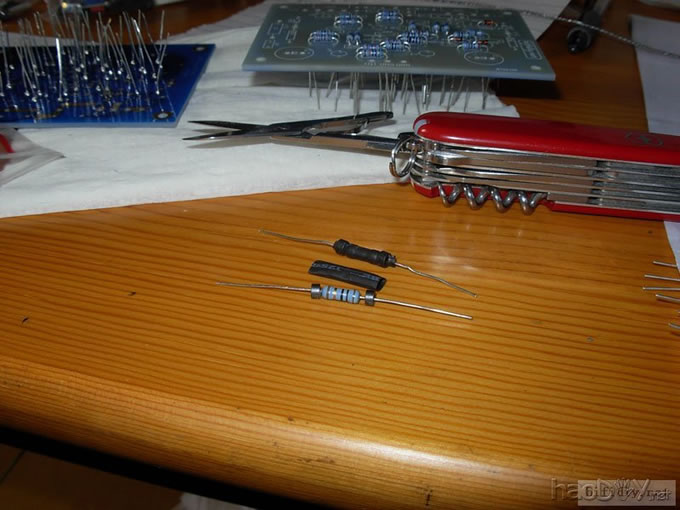

讨厌留很长的引脚,找个小圈,吸收点,找热缩套上。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

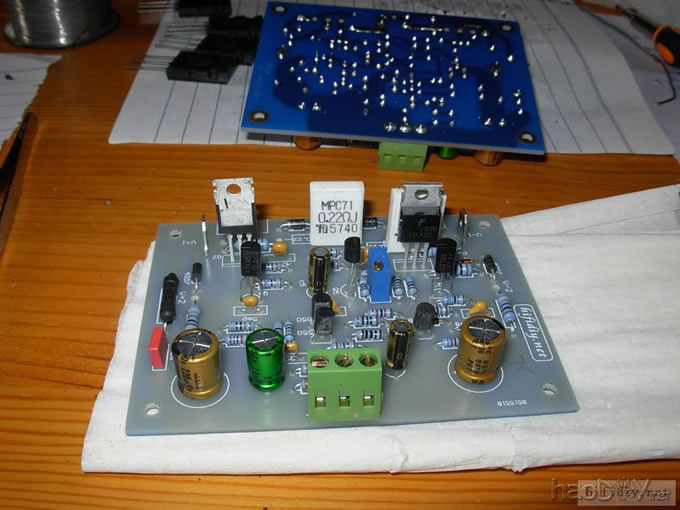

焊接不是很费时间,为了日后打磨,帮推动管和中功率管留长了,方便替换。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

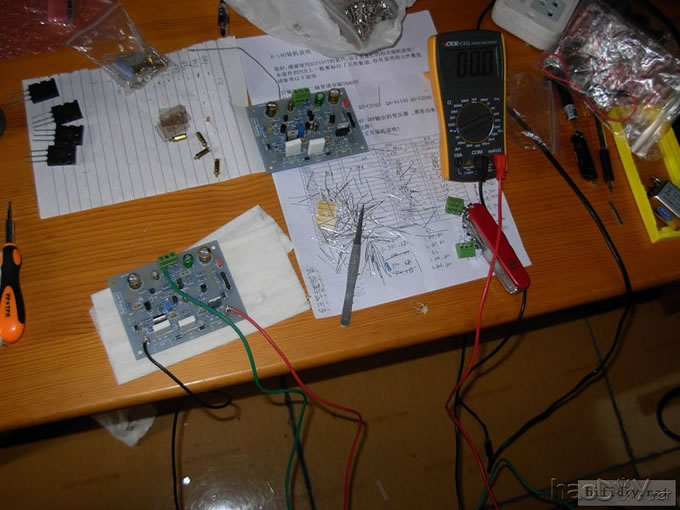

在简陋的环境下,不带大功率管测试下。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

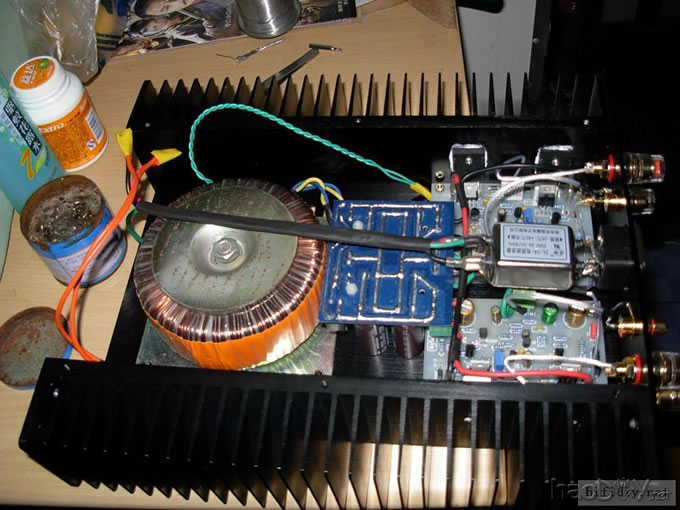

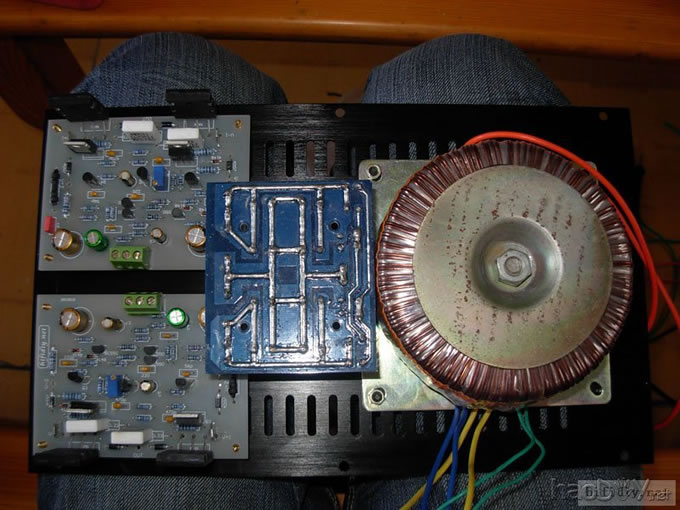

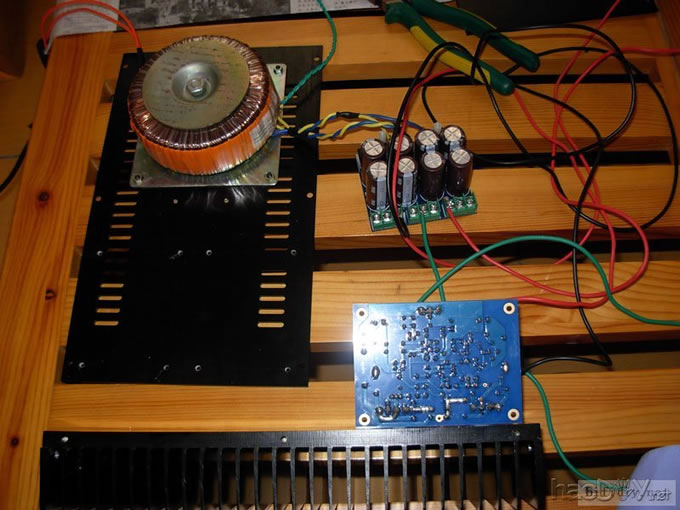

我最讲究的是布局,但是有点小意外,只能帮滤波倒过来放。

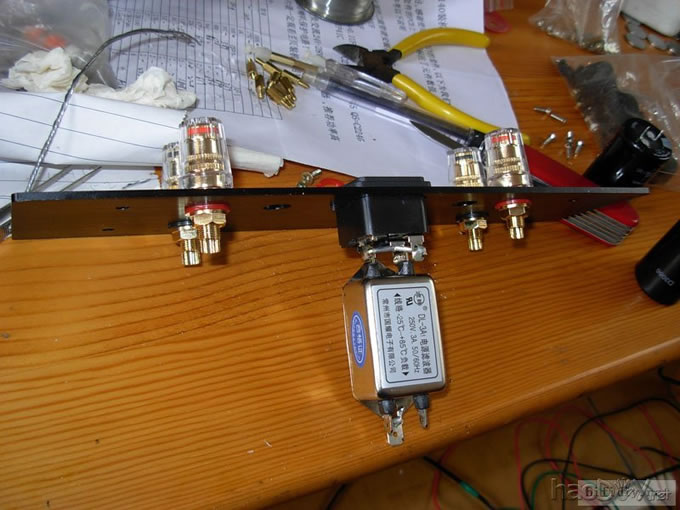

我是这样考虑的,单单220V的电源线在净化器后比较纯净,50HZ引发的磁场不会有很强烈的影响,但是牛不一样,很多匝在一起,会产生强烈的磁场,尤其E牛,漏磁最大,干扰也比较强。信号输入是弱信号,最容易受干扰,如果接口在后方(一般也都在后方)一条长线经过变压器,干扰肯定要比220V线经过的干扰大得多。即使是带屏蔽层的,如果能做到尽量短,何乐而不为呢。你应该知道许多人都喜欢加牛罩的,牛的干扰还是不容忽视的。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。


据说电源净化用在功放不好,但是个人偏向安静无底噪,尤其讨厌洗衣机的开关脉冲冲击声,所以必须舍弃点动态了。。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。


加大管和散热调试。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

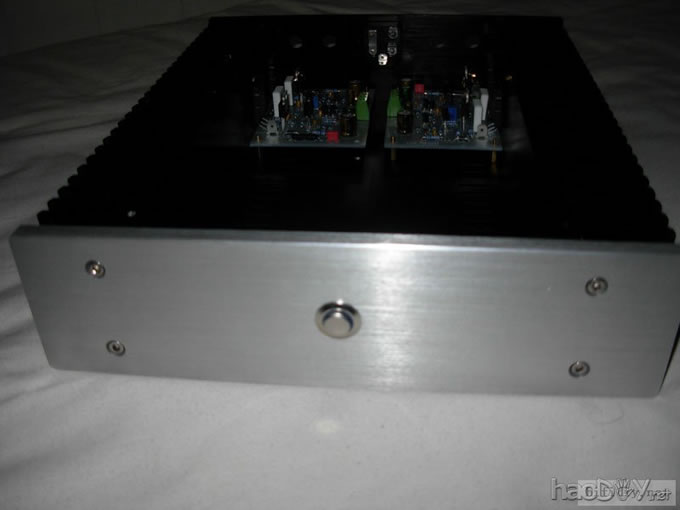

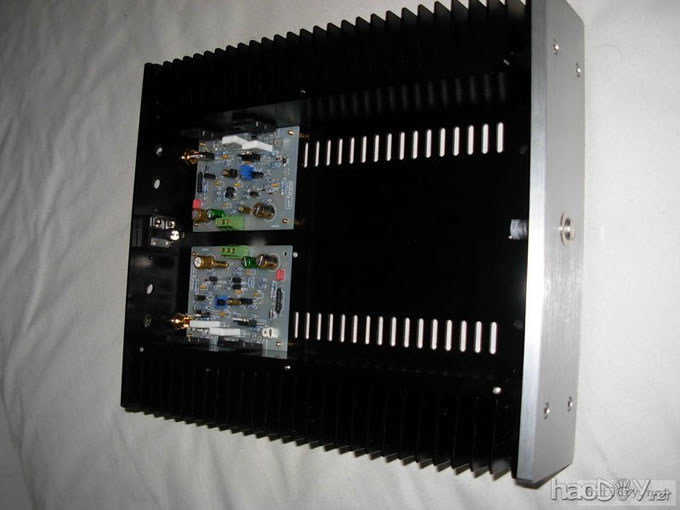

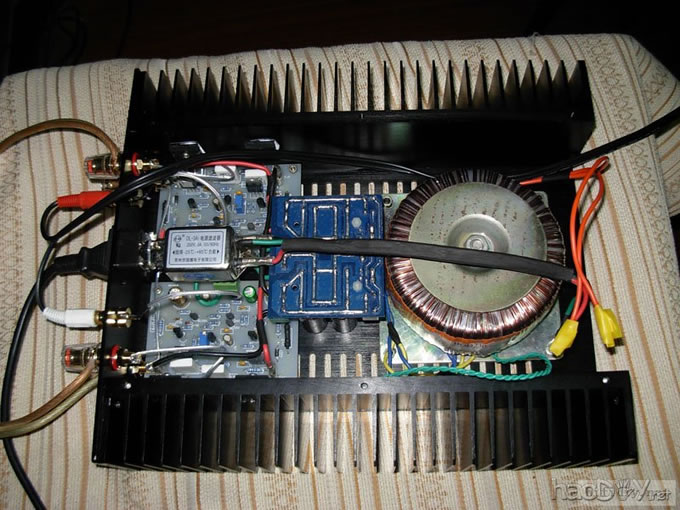

整装塞入。。。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

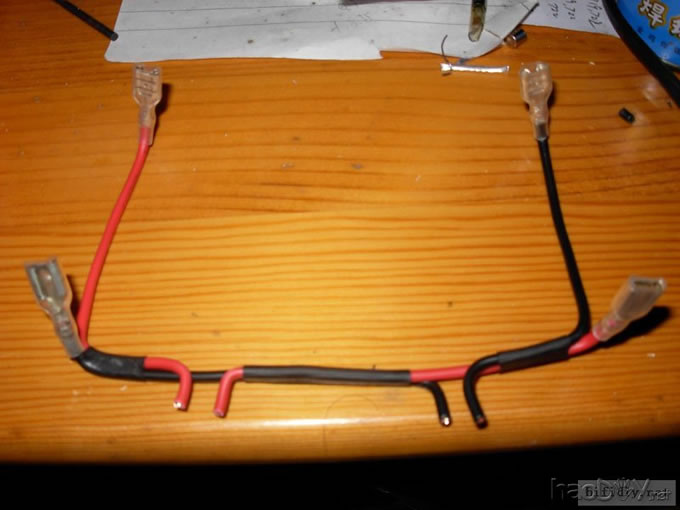

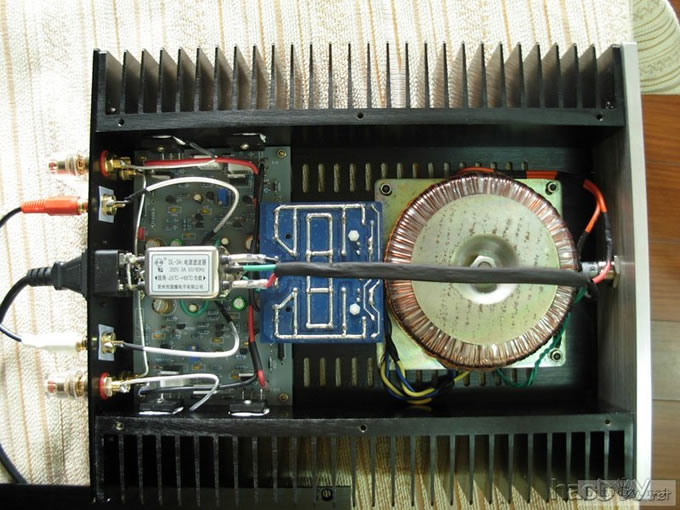

电源线弄得好看点好。


坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

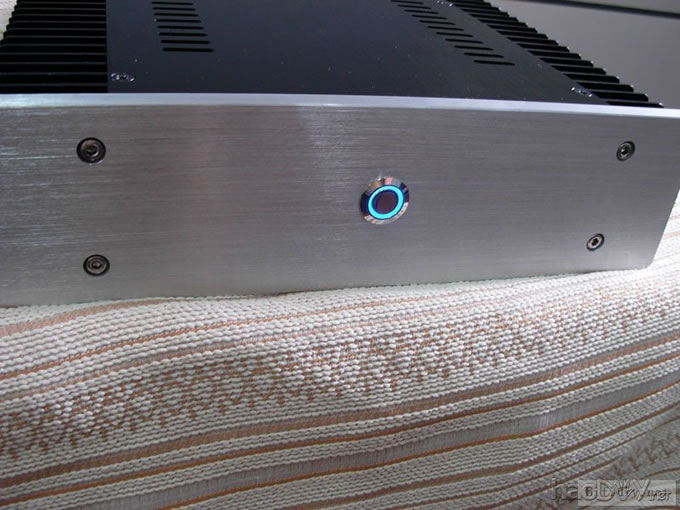

弄坏了3个开关才搞定。。。浪费钱啊。。。
坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

坛子的H-140(国都QUADNAP140),好象消失很久了啊。。。

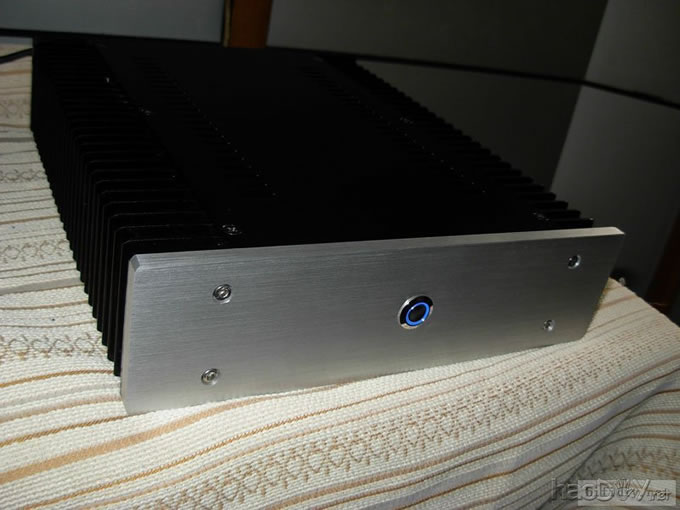

简洁点,音量通过前级控制。。。
身边没有好箱体,所以用垃圾的国产KTV箱子当炮灰用了下,效果已经不错了,相信回家弄弄会好点。
对于听感,就是十分体现音源质量,低音不是想象中那么差。声音的定位和动态没感觉因为电源净化而减少到我能感觉出的值,所以还是自己觉得符合自己思想的。
我在考虑一共16000UF的滤波电容每边才8000UF,够不够,后期的ZTX管子也买来的,中功率的MJE15030/31也买来了,是不是有必要换上。因为ZTX要考虑管脚,暂时不想麻烦。

我回校测试的时候近场听,定位蛮好。您这么一说,还真有那种感觉,我感觉就是中频比较好的缘故吧。
