简介：A类2SK1058 MOSFET放大器我想构建一个放大器，零负进的背面（0NFB），纯A类和绝对单端。尼尔森通已在这方面做了很多工作，他的禅宗版本，但我想超越禅。我想建立一个零组件放大器（ZCA）。我试图寻找圣杯的安培 - 直片的银线，纯净无失真的增益？ DIY-A级2SK1058 MOSFET放大器那么当然，必须有一些活性成分在一个放大器中被称为“放大器”，以获得增益。我总是留下深刻的印象，可能是简单的单端电子管放大器。一个单一的阀，一个电阻器或两个的输出变压器。所以，我塑造了FET功放大约在同一简约的设计。音频级MOSFET的电阻和电容和重型良好的过滤电源，一对夫妇。的放大部的示意性示出在图1中。

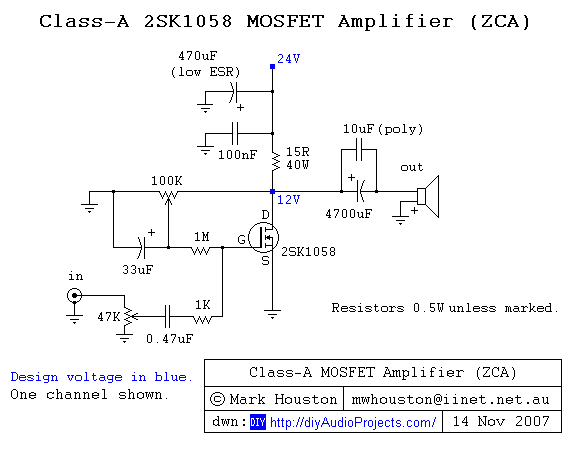

图1：单端A类MOSFET放大器原理图该放大器是围绕日立2SK1058 N-沟道MOSFET。为2SK1058的示意图和引脚图如图2所示。
图2：日立2SK1058 N-沟道MOSFET的管脚图我曾经只为输入耦合的输出与一个10μF的聚酯旁路电容和一个大的电解电容。4根10W的非感性绕线电阻作为负载。的四个电阻15ohm和10W的每个我有线两个串联（30欧姆），然后平行布线，以使总的15欧姆的电阻30欧姆两套。这些在空闲变得非常热和燃烧约30W。是的，A类放大是非常低效的。我烧了超过20瓦，仅约4.8瓦每声道的音频！我用的散热片，额定功率为0.784°C / W

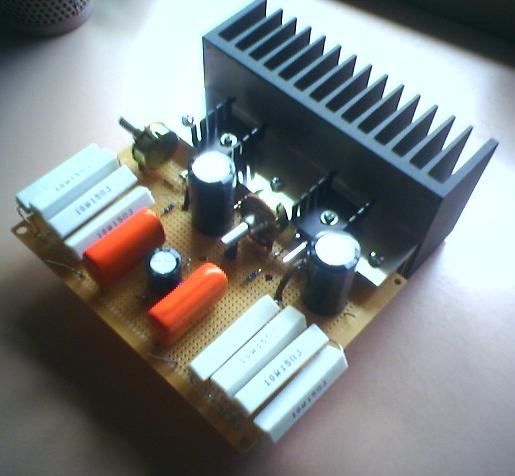

照片1：单端A类2SK1058 MOSFET放大器电源：A类2SK1058 MOSFET放大器由一个18VAC变压器，160VA EI到25安培的整流桥提供了大约24伏直流电源。10000μF电容和一个5安培哈蒙德10MH电抗器在一个pi配置，第 - 电抗器 - 第过滤的权力。偏置设置由100K锅和一个1M电阻。简单地调整直到MOSFET两端以及负载电阻器的直流电压的一半是锅。

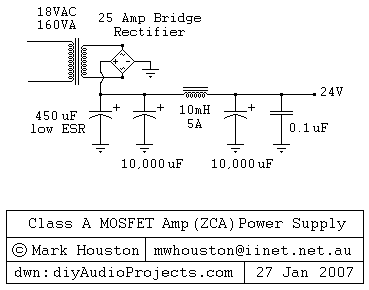

图3：电源原理图：A类2SK1058 MOSFET放大器

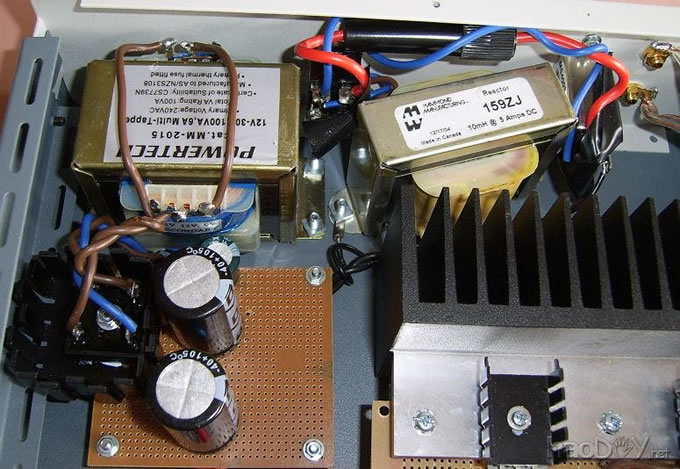

照片2：A类2SK1058 MOSFET放大器的电源

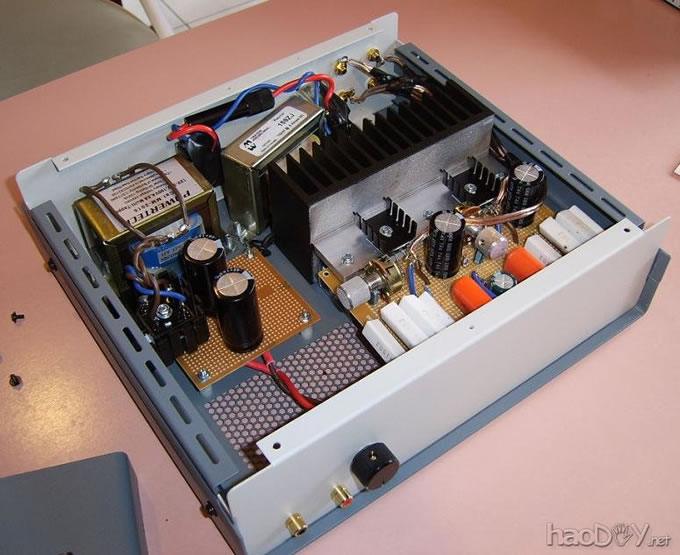

照片三：A类2SK1058 MOSFET放大器的内部结构图\声音：A类2SK1058 MOSFET放大器我使用这个类放大器与12AU7电子管放大器。它生产的大多数最纯净的声音。我不知道的失真水平等，但它有一个非常精细的粮食和微妙的纹理质量。只有几瓦的输出（功率小于5W RMS，但我已经看到干净的15W脉冲对CRO），敏感的扬声器必须使用。低音是优于设计预测和放大器驱动器12“63L 3路扬声器，方便的。 不太零组件，但接近它。一个单一的2SK1058 MOSFET它的屁股给你一个很好的聆听体验，只要你不要求其提供更多的比预期的工作。它可以播放所有的音频工具，具有无与伦比的朴实自然的品质。简单的爵士乐三重奏，古典四重奏或精致的男性/女性的声音放大器，它到底是什么 - 美丽的！

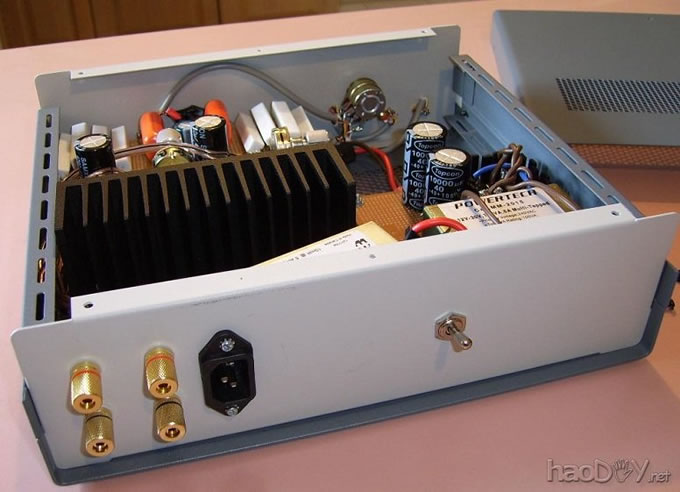

照片4：后视图A类2SK1058 MOSFET放大器

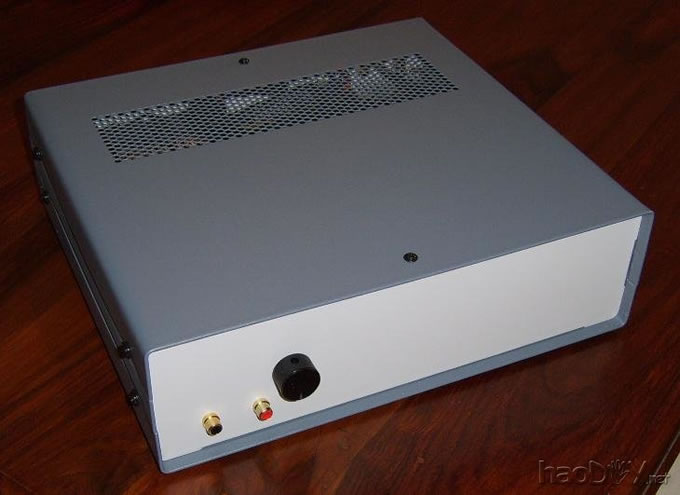

照片5：查看-A级2SK1058 MOSFET放大器更新：DIY-A级2SK1058 MOSFET放大器项目2007年7月-我非常欣喜地发现，，Jochem从荷兰也建立了ZCA项目相同的电路，但使用2SK2221 N-沟道MOSFET。欲了解更多信息和照片，看到：Jochem的构建DIY A类2SK2221 MOSFET放大器的项目。 2007年12月-迈克也从澳大利亚给我发一封电子邮件，让我知道他还内置了放大器。我高兴看到他的正面的评价。在照相 馆的照片迈克的构建：DIY-A级MOSFET放大器-内部视图。 2008年1月-约翰给我发一封电子邮件，该放大器他的身材和一些图片。约翰的放大器的照片，在照片库：DIY SE-A级MOSFET放大器。 (责任编辑：admin) |
