DIY TDA2050芯片放大器外壳

外壳，我用黑色的缎子钢12“×8”×3“底盘，从哈蒙德（型号1441至1424年）。变压器和电路板都挂在机箱顶部的电源开关，音量控制和耳机插孔为方便在机箱前部的。

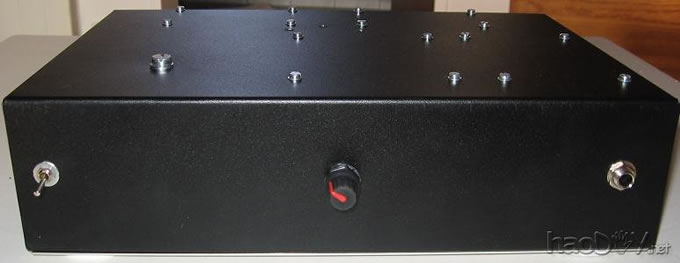

照片4：TDA2050的Hi-Fi芯片放大器外壳

对于输入，标准的镀金RCA插孔的使用。扬声器的输出插头是标准的三路接线柱，将接受4 mm香蕉插头，铲形连接器或裸露的电线。需要注意的是输入插孔和扬声器接线柱绝缘从机箱中使用附带的尼龙垫片。

散热片被放置在机箱的背面。对于我用一对每个测量50毫米×88毫米与35毫米鳍的散热片，额定功率为2.9 C / W。确定一个适当的散热片的大小，在数据表中描述另外的细节。在机箱中，使TDA2050包可以直接安装在散热片上切割一个孔。注意的TDA2050集成电路必须被隔离，从地面（机箱）作为负电位驻留在TO-220封装的金属卡。如果不这样做会破坏芯片，一旦电源隔离，你可以使用硅垫或云母，不要忘了安装螺丝垫片，将确保芯片的散热片。安装完成后检查，以确保有标签的芯片和散热器/机箱/地面之间没有连续性。另外，为了确保良好的热接触，我使用了一些的背面上的芯片的安装前的导热油脂。

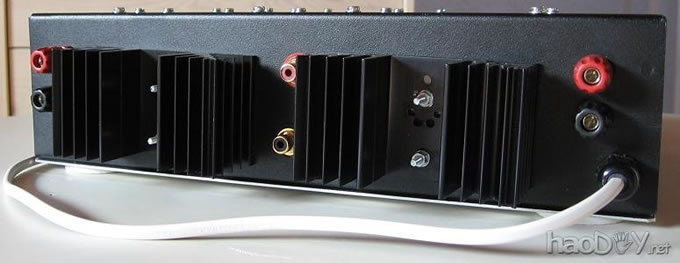

照片5：TDA2050的Hi-Fi芯片功放机箱 - 后视图

声音 - TDA2050的Hi-Fi芯片放大器

我不会做太多的评论的声音，因为它是决定最终还是取决于个人的监听器。在我听来，小的TDA2050芯片能容纳自己对我已经使用的各种高品质的放大器，产生了非常好的良性。该放大器有能力产生深沉的低音，清晰的中音宽广的声音舞台，明快的高点，不要太尖。

玩得开心建设这一个！如果你建立一个，我会很高兴地看到您的TDA2050功放的一些照片。最重要的是，有很多的乐趣，听你的工作。如果您需要帮助建设这个项目，或者如果您有任何问题，你可以引导他们的Hi-Fi芯片的TDA2050功放项目（支援）线程在论坛上。

DIY PCB TDA2050的Hi-Fi芯片放大器

 UPDATE  - 2012年4月16日
这里是一个小更新TDA2050的Hi-Fi芯片放大器的项目。我已经做了放大器电路的PCB设计。下面的照片显示我的DIY PCB的TDA2050功放电路。

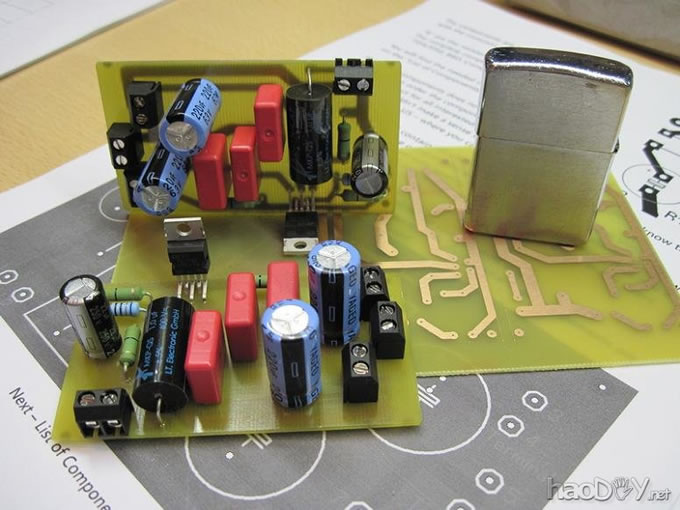

照片6：DIY PCB板TDA2050芯片放大器

照片7：DIY PCB板TDA2050芯片放大器

PCB布局方便地安装在一个标准的覆铜箔板或照片印刷电路板的（160×100毫米）。下面连接的PCB图片的PDF文档。不要缩放的重新调整。的PCB的布局必须mirorred到暴露的铜。曝光膜翻转到左边。直接爽肤水：必须是可读的文本。另外，下面是一个更新的组件列表中的新的PCB。

• TDA2050 PCB图片 - （PDF 42kB可）
• TDA2050 PCB元件布局 - （PDF 19KB）
• TDA2050 PCB组件 - 更新列表（PDF 17KB）

DIY TDA2050功放电源PCB

- 2012年4月16日
在这里是一个小更新。我做了一个适当的多汁新的电源单元使用的TDA2050功放项目（LM1875，它可以用来代替的TDA2050）的布局。PSU完整的项目应解释本身。这是没有道理的-同样适用于初学者。

可以使用标准的覆铜箔板或照片PCB PCB布局的电源。在一个页面上有两个板的PCB图片的PDF文档附后。曝光膜翻转到左边。直接爽肤水：必须是可读的文本。还附上一个新的电源PCB的材料和组件布局。

• 电源PCB图片 - （PDF 23KB）
• 电源PCB元件布局 - （PDF 19KB）
• 电源PCB组件 - 更新列表（PDF 17KB）

接线信息：使用一个变压器项目上的建议。一个双二次（2×18VAC /约160VA）是你的朋友。从一个次级绕组（= 2×1对）的两根导线连接到1双整流二极管部分上的AC输入。 (责任编辑：admin)
