很久没有D得这么开心了！！！原因是近年来一直都比较忙。
四、五月接二连三的假期。。。呵呵终于有充足的时间玩我想玩、做我想做的事情了。洁靓声的MOSFET单端甲类功放

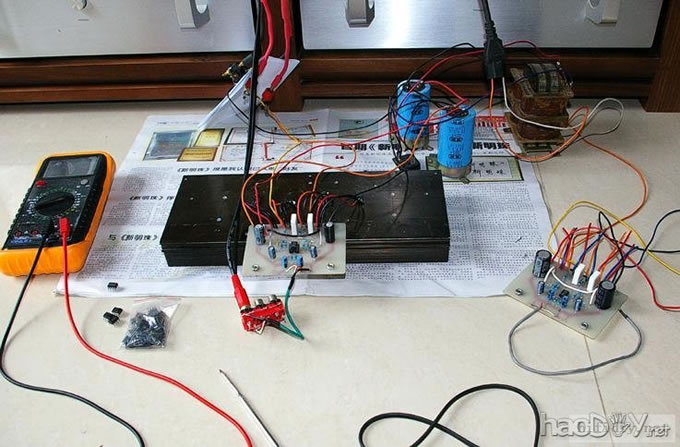

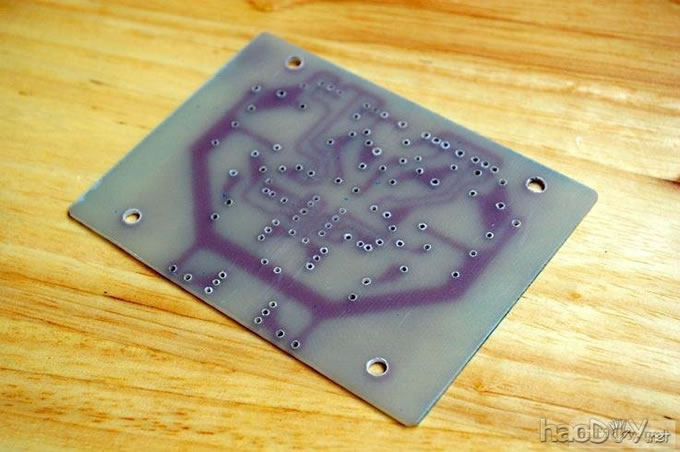

在论坛里，和本人一样相信“简单容易出靓声”道理的人应该不在少数吧！这次尝试的电路来自互联网络，是一款非常简洁的设计，集线路简洁、调试简单、工作稳定、音色迷人、性价比高等优点于一身。电路收藏于图集里已有好几年时间了，不试不爽的感觉一直存于心中。于是乎利用五一假期，搜集元件、画图制板、安装调试，然后。。。。。。地摊来了！！！洁靓声的MOSFET单端甲类功放

洁靓声的MOSFET单端甲类功放

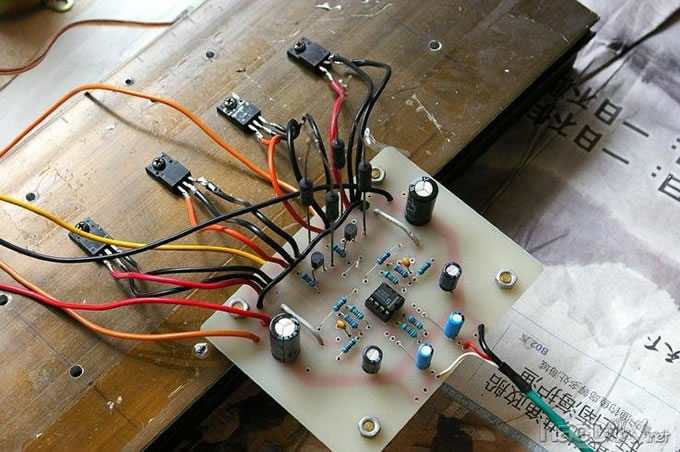

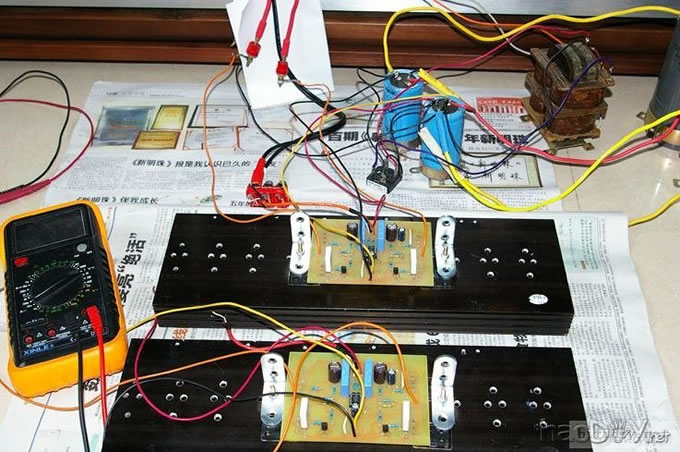

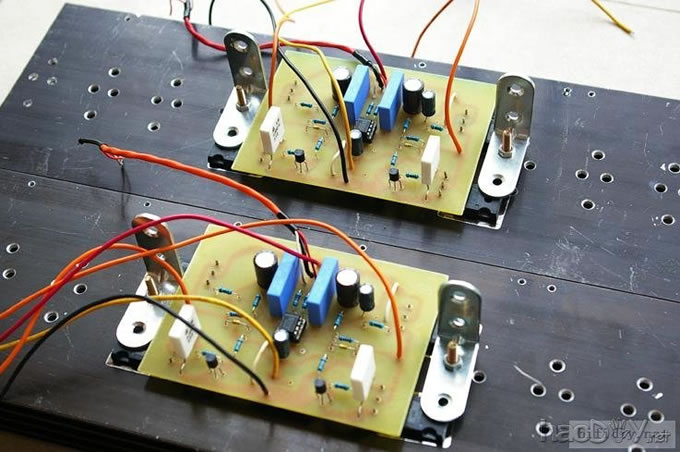

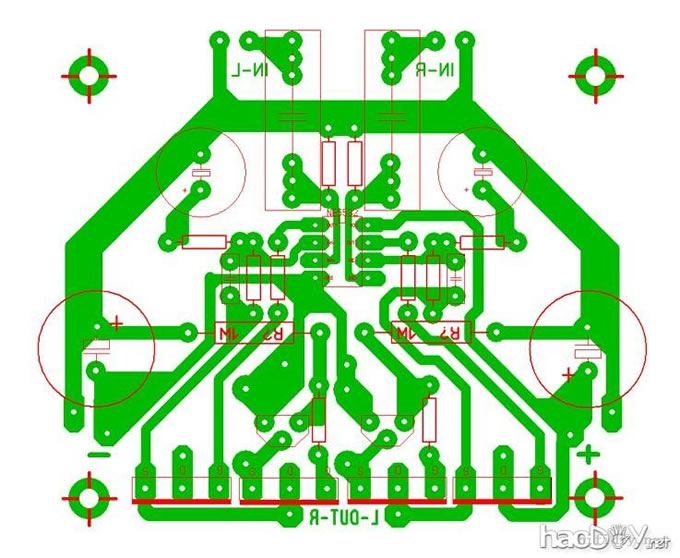

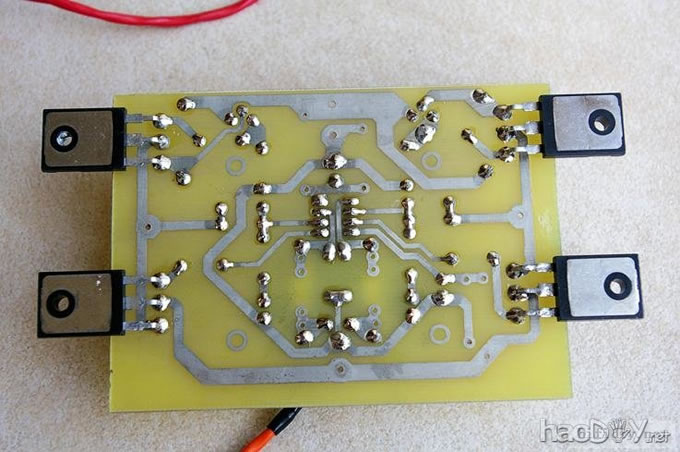

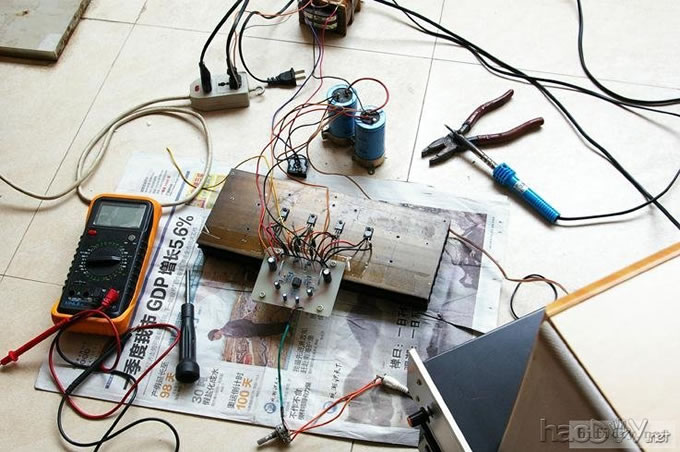

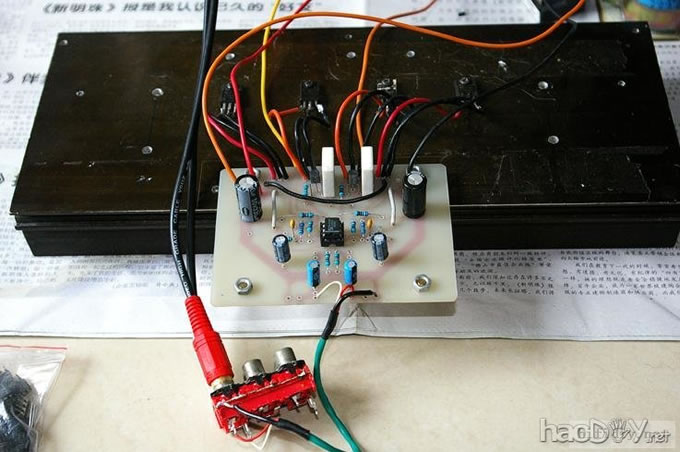

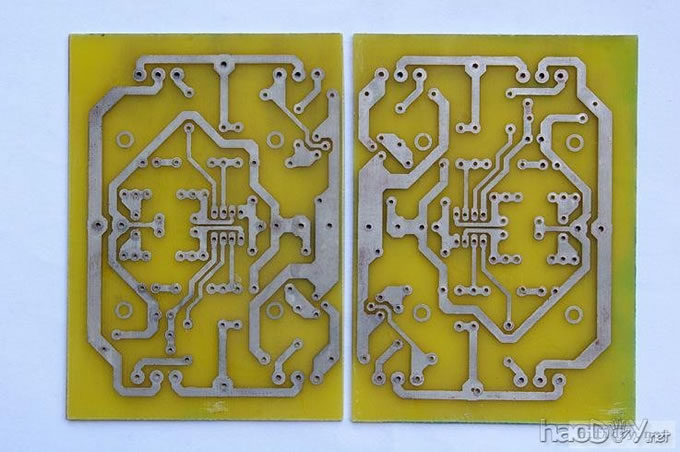

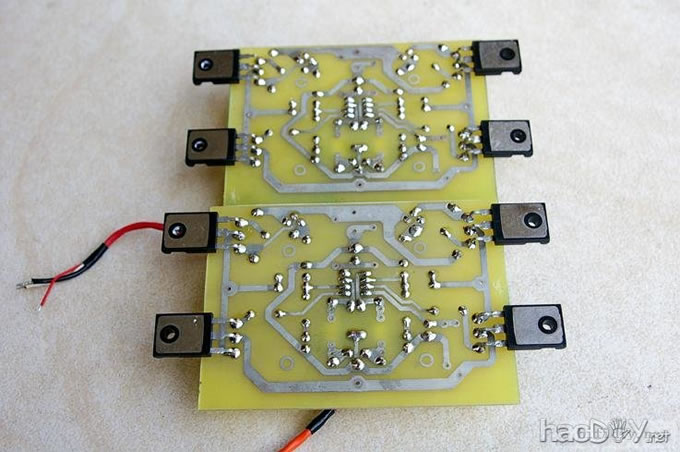

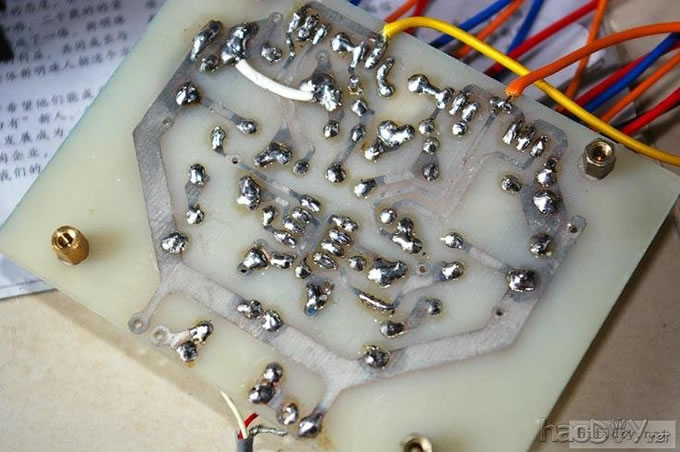

试验用的元件都是凑合着用的，功率放大用2SK2645、恒流源用2SK3067。但试听效果却很让人开心！！于是决定重新画板。。。。

洁靓声的MOSFET单端甲类功放

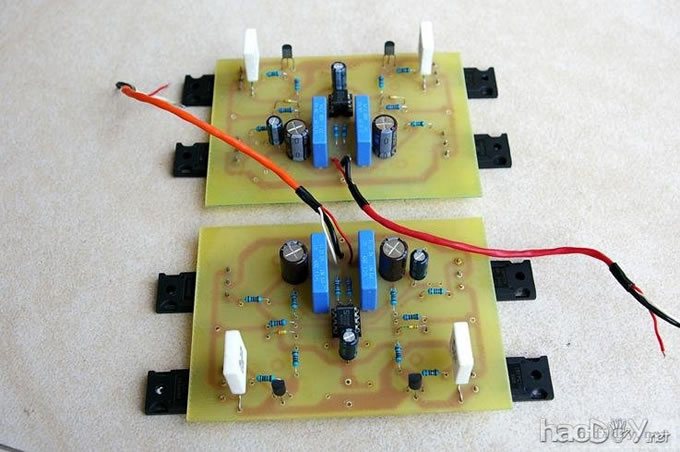

绝对发烧！！每管1300MA的电流哦。

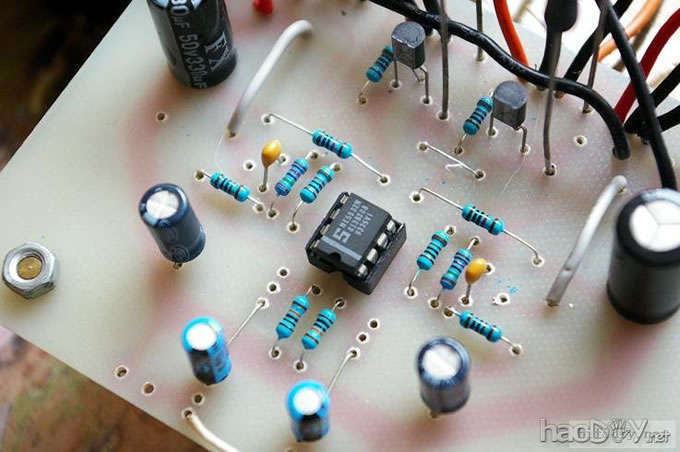

用IRFP240可以的，ARJ072没接触过所以不清楚，不过普通的双运放都可以的，如5532、4458、353、2064。。。。。。是双运放的话应该可以使用，LF353也是场效应双运放，上机试验过效果很不错呢

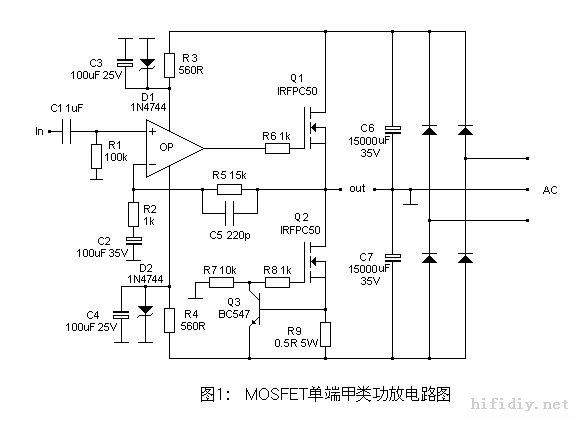

电路的电压范围+-18--25V，等于或低于+-18V时稳压管可以不装，R3、R4分别短接。+-18V时输出功率8W，+-25V时估计在15W左右吧。关于电流：感觉1300MA左右声音比较满意，再往上感觉声音变化没有温度的变化明显，900MA以下低频变薄。

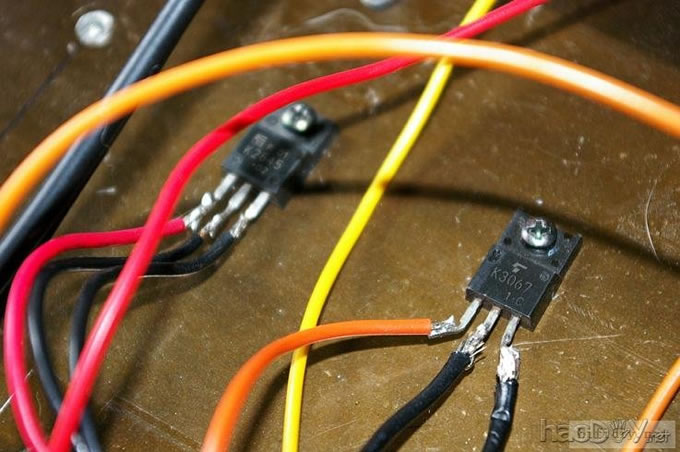

最初试验用的K2645、K3067是从废旧开关电源上拆下来的，想不到都有那么好的表现，真是始料不及。

老兄这话会打击到很多人、换来许多砖头的哦！！洁靓声的MOSFET单端甲类功放
HOOD我做过好多次，现在还不时接来听听换换口味呢，但如果要在两者之间进行取舍的话我肯定选这个的。
