国半LM4780集成功放制作

时间:2012-08-25 09:48来源:未知 作者:admin 点击:
下午抽空把4780的板板焊了,NND,27个脚象蜈蚣腿,幸好俺有一只眼的视力还保持在1.5,不然不容易对付,照片拍的有点模糊,大家凑合着看 15倍放大,负反馈电容为普通的50v/47u电解,仔细地用表通打了一遍所有焊点和线条,确信没有短路和虚焊,找个螺丝固定在散

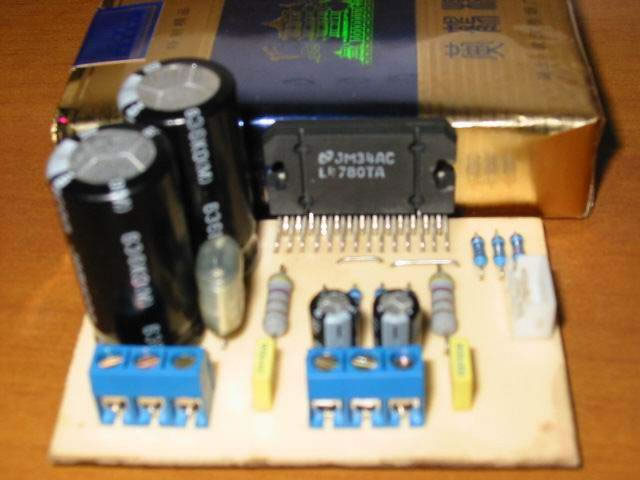

下午抽空把4780的板板焊了,NND,27个脚象蜈蚣腿,幸好俺有一只眼的视力还保持在1.5,不然不容易对付,照片拍的有点模糊,大家凑合着看
国半LM4780集成功放制作

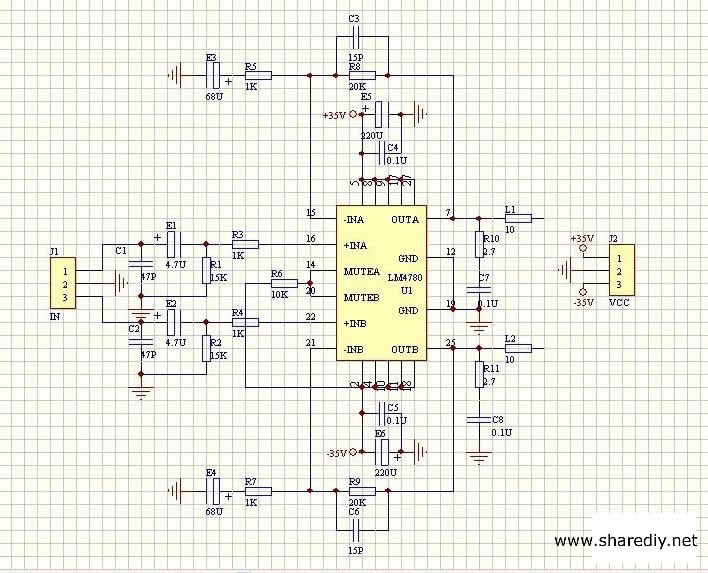

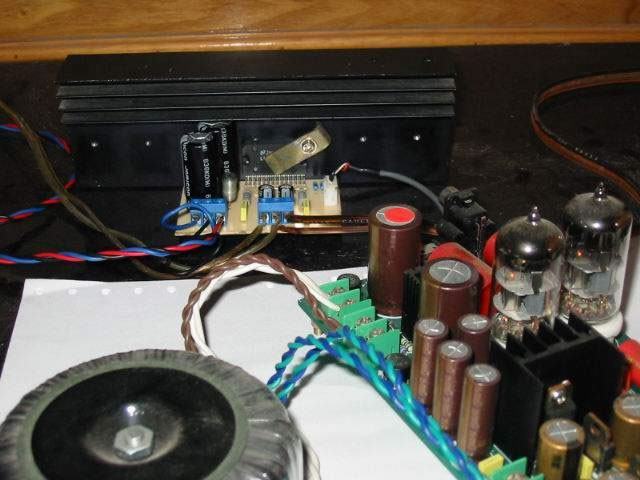

15倍放大,负反馈电容为普通的50v/47u电解,仔细地用表通打了一遍所有焊点和线条,确信没有短路和虚焊,找个螺丝固定在散热器上,连上线,就是这个样子

国半LM4780集成功放制作
关键的时候到了,卸下原先听了一段时间的原音的4766电流反馈板。别急,先喝口水,来支黄鹤楼,安定一下心情...好了,开始。先不接喇叭线,按一下电源,赶紧放开...咦,没动静!再来一下,5种后放开,摸一摸IC和元件,没发热,没冒烟,好!开机,测电源正负27V,输出6.7mv和7.2mv。最后接上DIY的南鲸书架箱和胆声卡(俺是最土的土炮党了,没一样上档次的DD)

国半LM4780集成功放制作
再开机,耳朵贴在音箱上也听不到噪音,放上一曲惠威试音碟的APE,哇,4780果然不同凡响,声音的细腻非4766可比,中高音明显好于4766,解析力高很多,19的转换速率确实名不虚传,低音结实有力。
本次试验总体感觉:
1、4780总体性能要比同是国半的4766好很多,如上所述。
2、4780低音感觉偏硬,稍稍缺少一点弹性,也许是电压型和我所使用的是普通负反馈电容的缘故,更换好的音频专用电容应该会有改善。
3、4780的发热大一点,散热器不能太小,我的工作2小时温度不超过40度。
4、总之,这是一片非常不错的IC,没做过3886,不知道二者对比如何。
这次试验是一次性开声,还没有作仔细的调较,相信作进一步的修整之后,音质会更佳,请各位DX多多赐教

编著:LM4780资料
国家半导体公司 (National Semiconductor)宣布推出 Overture®系列立体声音频放大器的三个最新型号。美国国家半导体这三款专为立体声家庭音响系统而设的音频放大器设有宁静淡入/淡出的静音模式,可以逐渐调高或调低音量。这些令耳朵感到非常舒服的渐变效果使立体声迷你音响组合、高清晰度电视、5.1环绕声系统及其他电子消费产品更添魅力,也为消费者增添视听乐趣。

    国家半导体的 LM4780 芯片是一款立体声音频放大器,可以为每一声道连续提供平均高达 60W 的输出功率。LM4781 芯片是一款三声道的音频放大器,可以为每一声道连续提供平均高达 35W 的输出功率,以便驱动 8W负载。 LM4782 芯片是一款三声道的音频放大器,可以为每一声道连续提供平均高达 25W 的输出功率,以便驱动 8W负载。以上三款音频放大器在 20 Hz 至 20 kHz 的频率范围内,其总谐波失真及噪音 (THD+N) 都不会超过 0.5%。

    LM4780/81/82 音频放大器设有美国国家半导体的自我峰值即时温度 (°Ke) 保护电路 (SPiKE),可为这几款音频放大器提供全面的保护。此外,SPiKE 电路也为 LM4780/81/82 三款放大器提供一个灵活而安全的操作环境,确保系统不会出现过压、欠压、过载、电源线或地线短路、温度过高以及瞬时温度峰值等问题,使这几款芯片的输出可以获得全面的保护。LM4780/81/82 音频放大器设有先进的保护功能,这是分立及混合式放大器所没有的。LM4780/81/82 音频放大器可以轻易另外加以配置,以便为桥接或并行方式的高功率双放大器解决方案提供支持。这三款音频放大器全部都设有独立而平滑的淡入/淡出静音功能。此外,LM4782 芯片还设有节省用电的待机模式。上述芯片的静音及待机模式都可以通过外接逻辑信号加以控制

国半LM4780集成功放制作

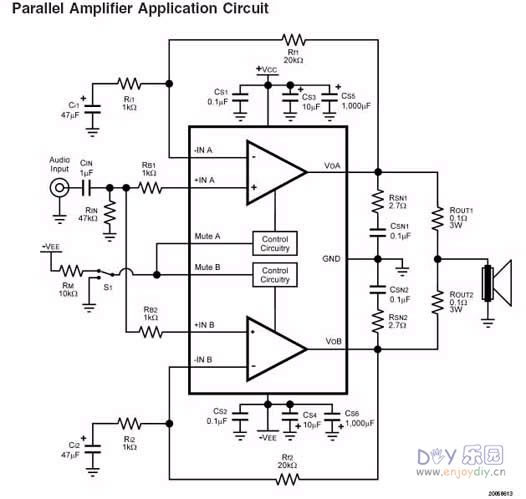

4780的官方并联线路图
国半LM4780集成功放制作
