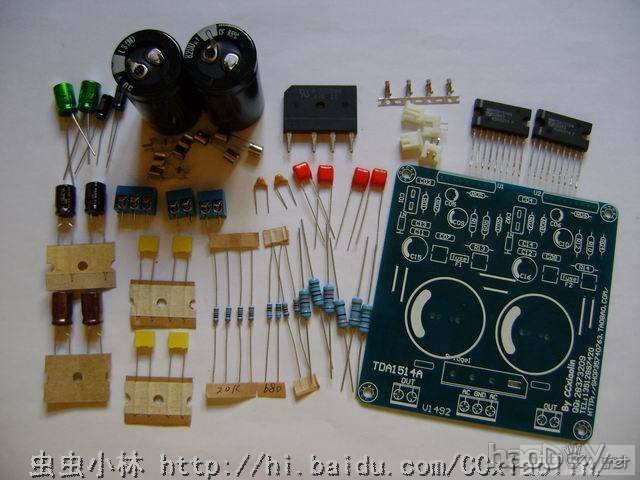

散开放 看着比较方便

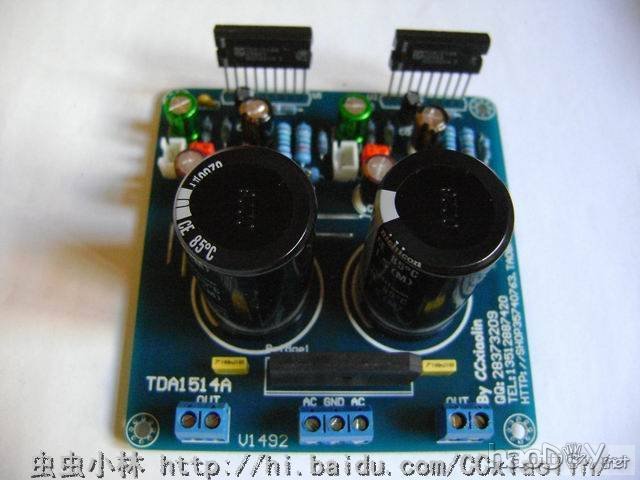

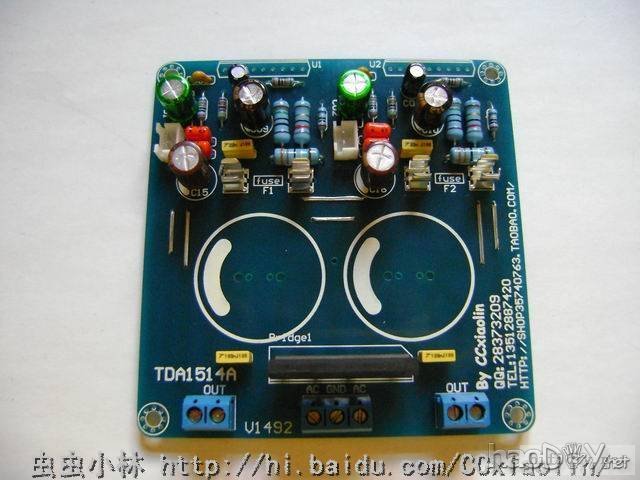

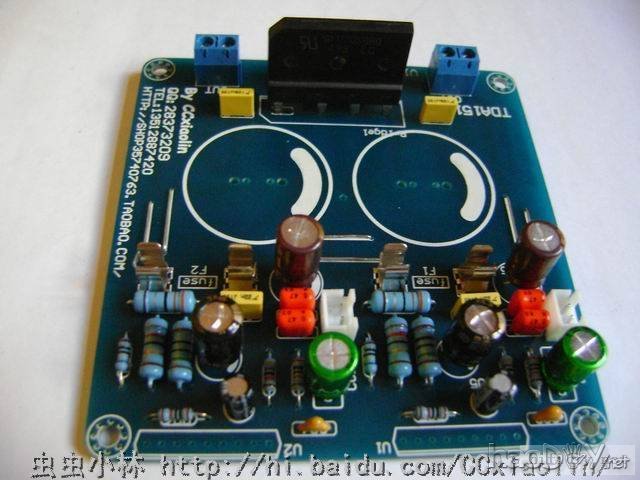

装好小零件之后

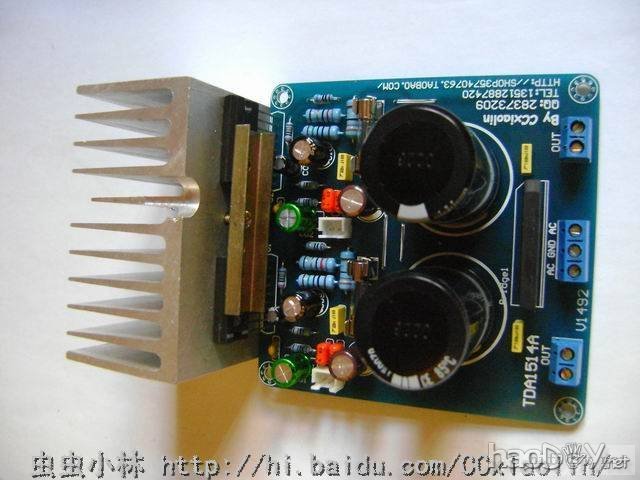

装上散热器 准备试听
先吃饭 回来继续 饭后 开始测试 用交流双18的放牛供电 接通后没有任何反应 我晕了 检查了半天居然是没接喇叭 我晕 这几天经常犯低级错误（前几天做分立 偏置不稳 还失真 结果发现大管有一个B没焊 - -） 继续测试 接上喇叭 正常出声 感觉很不错  拿下喇叭线 测量输出电位 - - 果然有直流 - - 左边终点-34.6MV 右边中点-43.8MV 这样虽然没什么大问题 但是还不是很理想 看来周兄说的没错 看来官方线路不可靠阿 解决办法如下 往前看 看我画的电路图 R03 R04 两个680欧的电阻 在这两个电阻上串联一个电容 把直流反馈变为交流反馈 就可以完美的解决问题 具体操作 就是把这两个电阻拿下来 串联47U电容 然后在装会原来的位置 为什么是47U 可以这么计算 F=1/(2pai*R*C) F是低频截至频率 理论上低于20就可以 实际使用可以低一些 选用47计算出来是4.98HZ 符合要求 大家实际使用选择22~100均可 有图有真相 继续更新 。。。。 上电测试听到现在 一直很稳定 不加那个电容 左边终点-34.6MV 右边中点-43.8MV 增加电容之后明显好转 左边稳定到-0.6MV 右边稳定到-1.1MV 再说一下这个电容的问题 之前的图片是电容+极朝上 -极朝下 通电测试中点在1.5MV左右 测量电容电压发现电容量测电位不太对 于是把电容的-朝上 +朝下 中点更稳定了 (责任编辑：admin) |
