这是底部，有4个脚垫，这是铆扣式的，不会因温度上升而脱落，防止散热器和桌面被刮花，也一定程度上有利于散热。

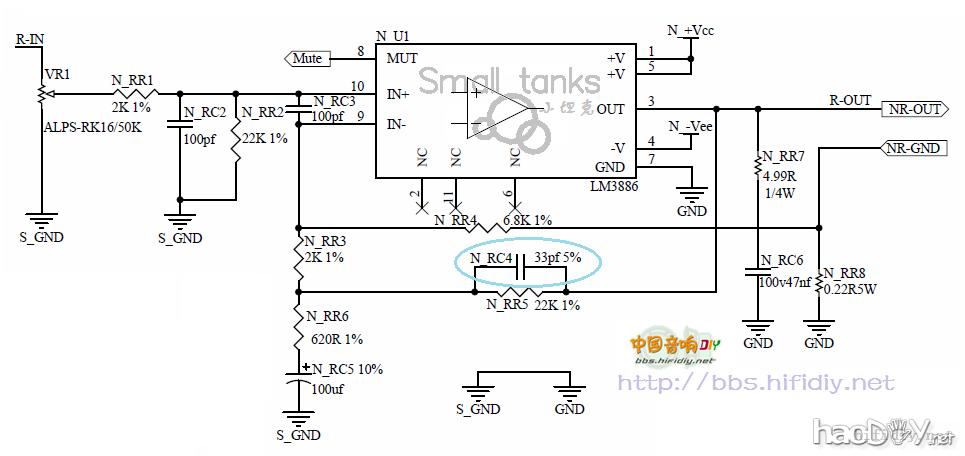

自画的本机原理图，参照前辈的啦，本机的接地法就是这样的，两个声道的地从电位器的地开始一路下来分别汇集到电原输入地那里就好了，在其它机子不知是怎样的效果，但我的小功放这样做之后是听不到底噪的，拿了双16V和双28V牛作供电贴在喇叭最近线圈处都听不到（我耳朵应该没问题，呵呵）。圈中的电容取值要注意（漂亮的词汇不会讲），大意是用得过大会导致3886输出直流，我试过用到470PF时输出脚会有0.65V的电压，用150P时不输出直流了但高音变暗，调了N久之后定在33P，没有参数可言，仅凭耳朵验收，用得太小了或者不用时声音有点“飘”和”冲“的感觉，没那么柔，当然，这个差异并不是非常大的，要细听才感觉得出来，用设备测的话严重时可能是过冲现象，我是用耳机试的，这样的声音离耳朵更近，好分辩，调这个花了我好长时间，两三天下来每天下班就调这个，晚上太早了还吵，非要等到12点过后才安静点，南方6月天屋里没装空调，关上窗热得不行，开风扇更吵，看来DIY音响要有恒心和勇气才行啊，当然了，如果只要能发声的就别说了，大多数元件都用精密的。这样两个声道能有更好的一至性，我的耦合电容放在了电位器前面，目的是防止3886的偏置电阻坏掉，最起码这个电阻坏了还有电位器在，不至于让3886输出对喇叭有致命伤害的直流，所以电位器还是选50K的吧，写了这么多也没有写出一些有技术含量分析细节，不过这方面还真不好意，语言水平有限，只能说说其中的体会了，以上是接地和声音调校的一小部分，也是最重要的一段，做好这两个比啥都重要，别鄙视啊。 (责任编辑：admin) |
