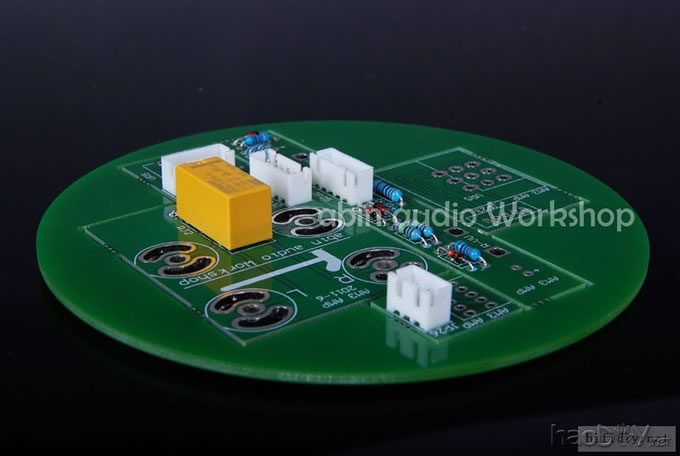

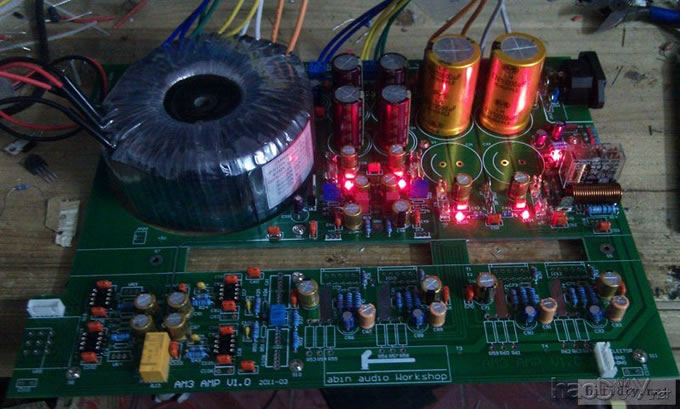

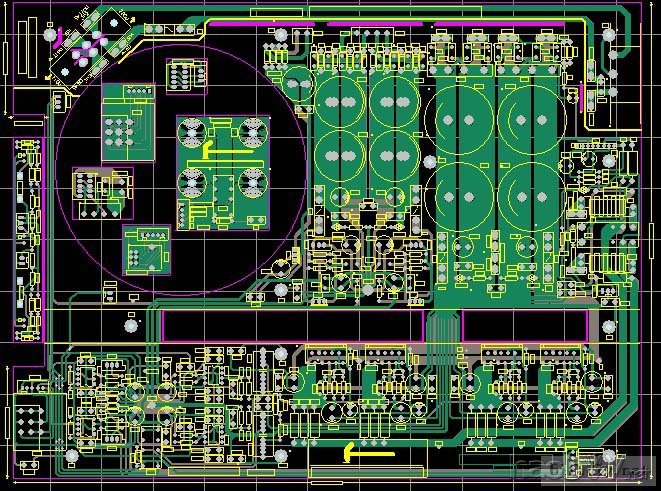

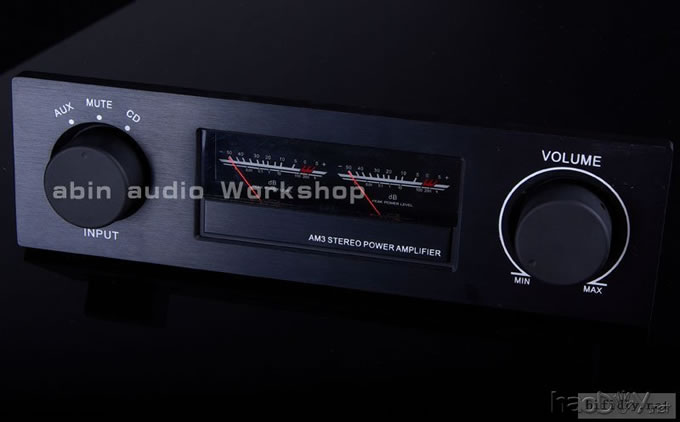

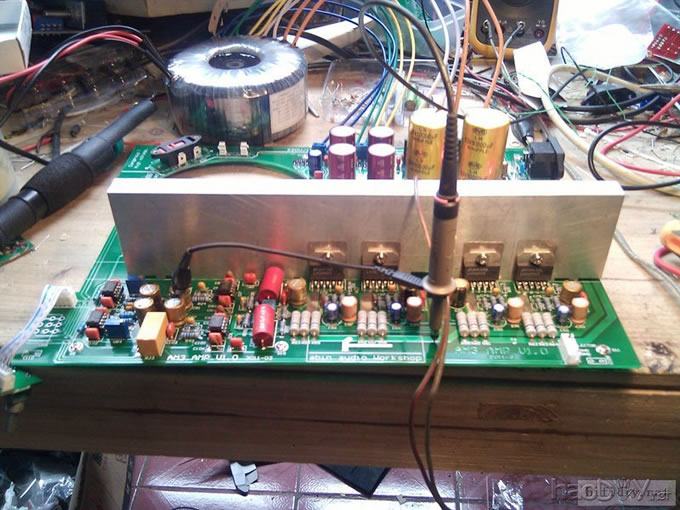

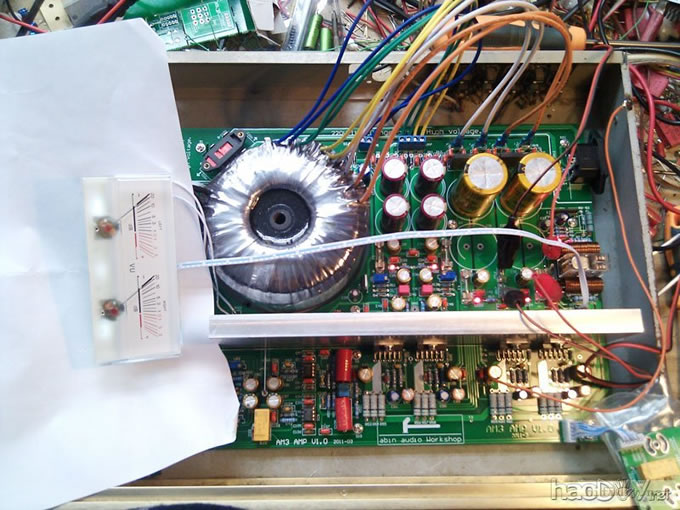

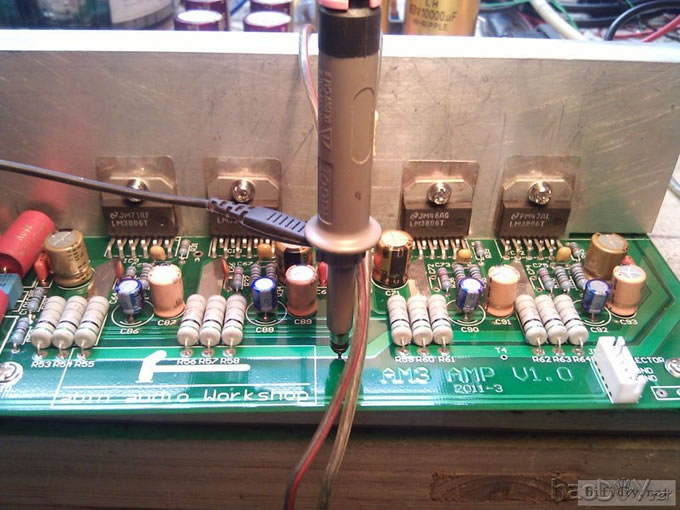

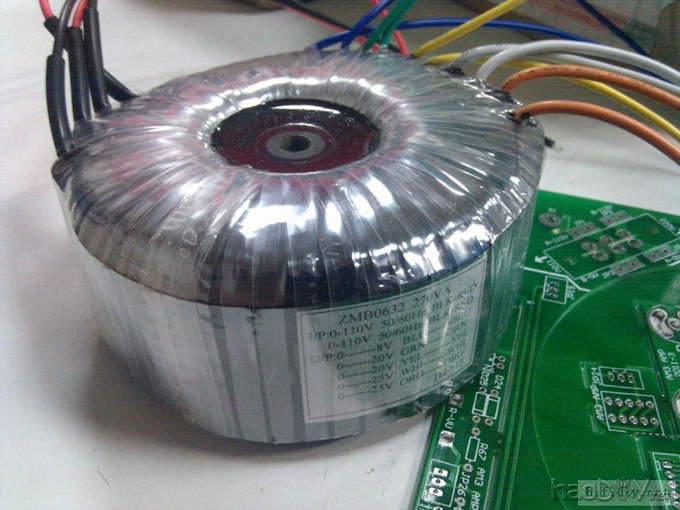

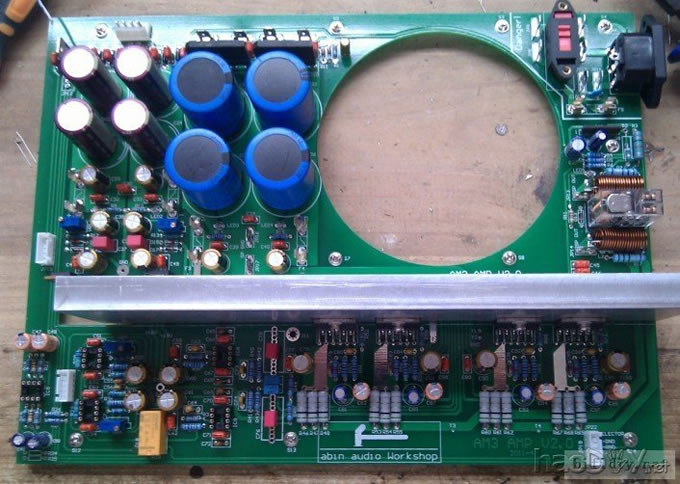

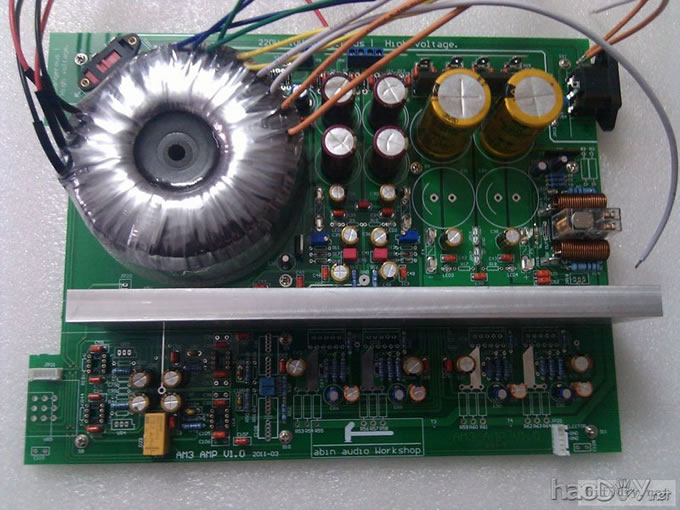

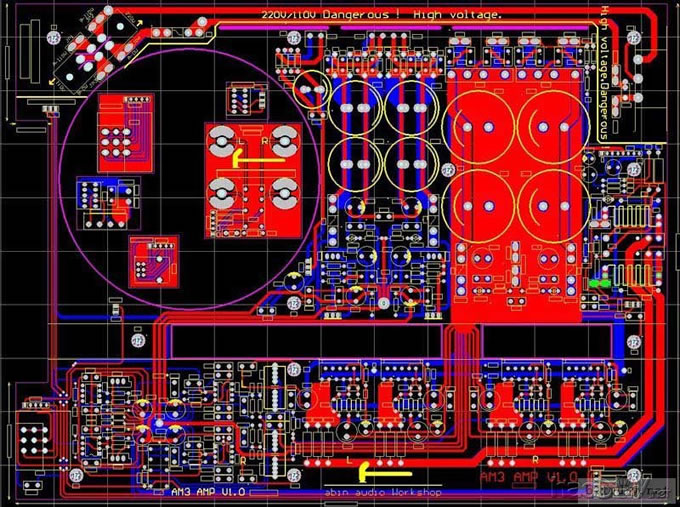

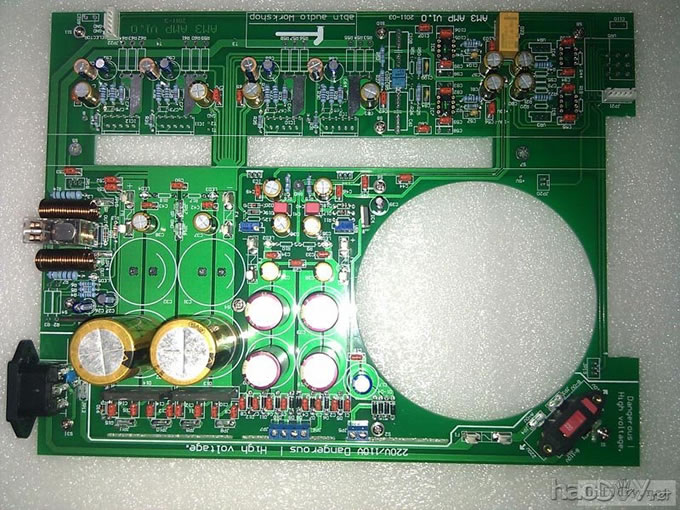

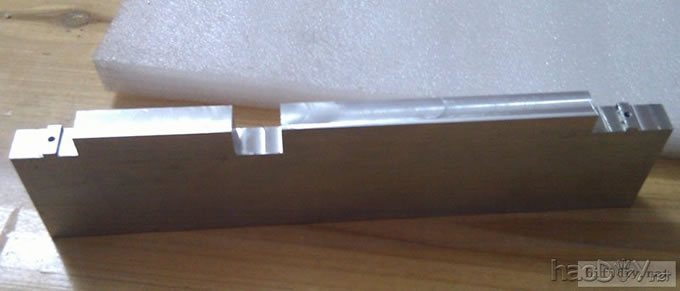

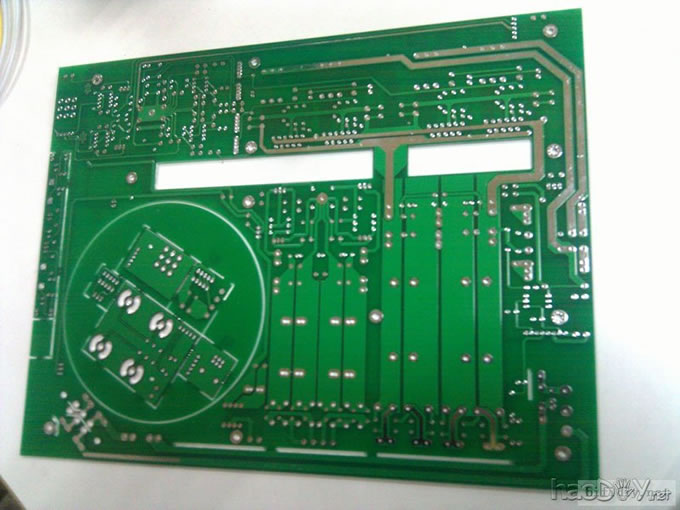

My LM3886 HIFI AMP!!! 2011年了，今天是年初四了，今年第一贴，在这里先祝各位新年快乐！在新的一年里想什么就得什么！ 时间过得可真快，从不懂事的小屁孩到如今身为人父，转眼间30多年过去了，记得读小学的时侯就装7管收音机了，但不管如何装都收不到台的，也就没有成功过，到了小学6年级时，就开始买一个卡带的机芯，装一个磁头放大电路，把机芯固定在一块木板上就这样唱的，那里的唱机加红灯牌收音机或是4喇叭双卡收录机只是个梦！生于70年代的人应该都会记得，对不？ 春节这几天假，回头想想自己走地的路，一路走来，想想笑笑，有天真无知的，有条件不允许的。这次有心情从回LM3886，IC功放记得当年从TDA2030，1521，当年较高端的1514，后来到了LM3886，在我的记忆中，我没有玩过LM3886，这次是第一次，当然这次制作也算一次圆儿时的梦吧！ LM3886，我这次选择了两并联，一声道两块LM3886，当然也可以只装一块，电源用4线两桥，电容打算用4万UF，保护电路用了UPC1237，前级用了MBL的精华，当然很多网友为什么我不复刻，其实大家都知道，声音是复刻不到的，别的我就不多说了，运用人家好的理念，再加入自己的个性才是上上策，前级的电源我用了LM317，LM337。这次设计尺可能小精，并把一切儿时认为不可能的全都实现来，大家一来进来说说看吧，你们是如何想的？告诉我，很有可能我会按着你的观点与看法全盘改变哦！ 这次我会用一体板做完它，完美的布局，完美的地线，尽可能的少用连线，飞线。 告诉大家，VU表一直是我多年的梦，这次我要想尽一切可能实现他。 好了，就写到这吧，下面就开始开工了。各位有什么说什么吧！！！！ 我等着哦！！！ 了两三天，排了个大概，现在要出去了，先上个大概的图片给大家看看吧。晚点再细说。   等了好久，PCB终于回来了，小牛也回来了，今晚不睡了，哈哈。。。    家里用的元件全装上了。没有的明天上街买了。  以上朋友的问题，统一回答一下吧，PCB我只做了两块，一块是测试用，一块是用来校对的，至于分享的话，一定会的，成后再说了。 散热问题，看了下面图可以大家都会明白的了。 今晚只测试了电源与保护电路，一次过，全部OK！！！        是因为IC功放？还是简单？ 我觉得，任何事与物，用心去做，去体会。 简单很好，起码我可以驾驭它。 接下来会更精彩呢，慢慢看吧。 可以说，声音真的不差，值得一玩。 再修改PCB了，错的，不满意的，很多再出测试板了，有兴趣的报个名，一起出多几块，不过这东西太大一块，成本很贵哦，AA制吧。 机箱在设计中了，但是我不会3D,只能等做出来，才可给大家分享了。 一个叫“龙邦快递”的500公里距离要了我10天才到我手，真不知这么垃圾的企业还能生存在这社会上。 修改后的PCB回到了，第一时修装好，还没有通电测试，这次修正了第一版的不足，希望能成功吧。 修正问题： 1、VU表不通过音量电位器，一有信号进就会跳动 2、修到了220V高压从PCB走得过远的问题，听美国人说，通不过欧标，所以得改一下。 3、减少一组继电器供电，直接从前级整流后取 4、修正电容的脚位 5、修正了丝印错误，但是这次还是有小小错误。 6、加大均热板与上面盖的接触面积。 7、337 317稳压后的修正，现在的噪声更为低一些。 上图。

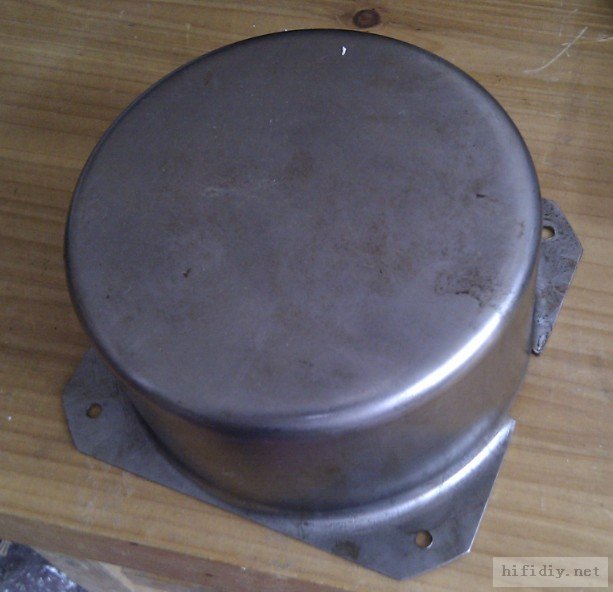

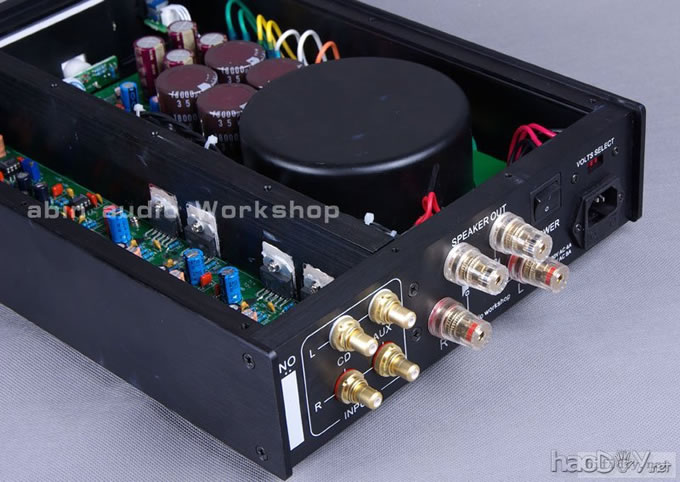

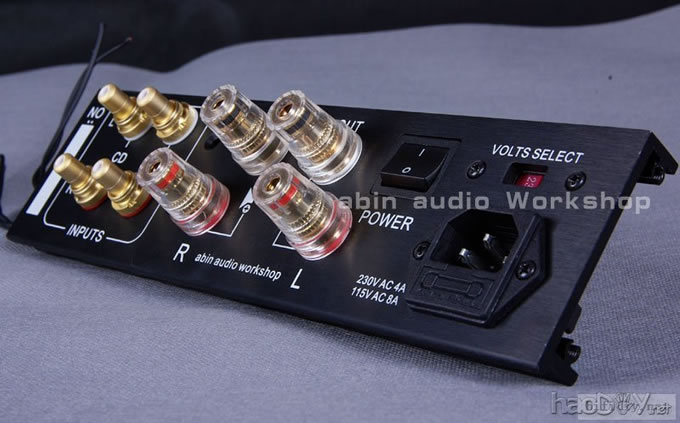

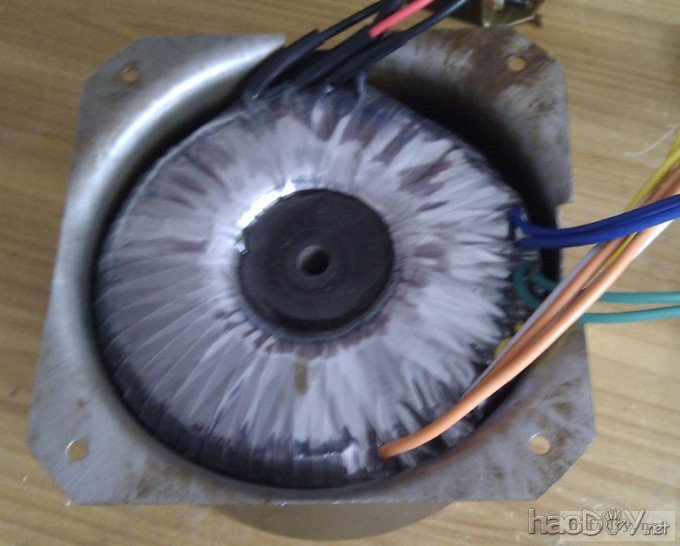

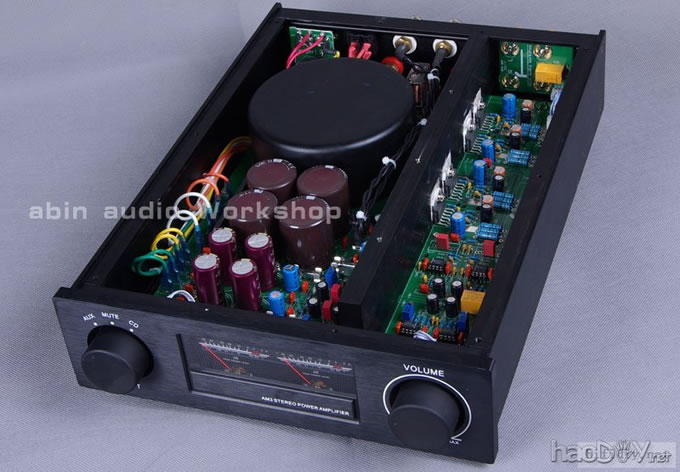

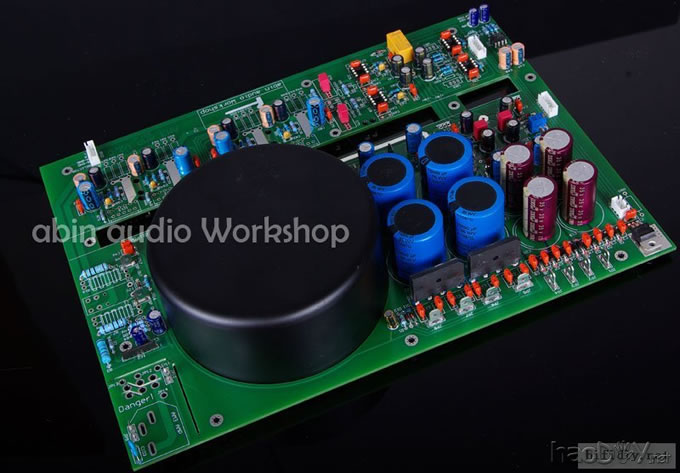

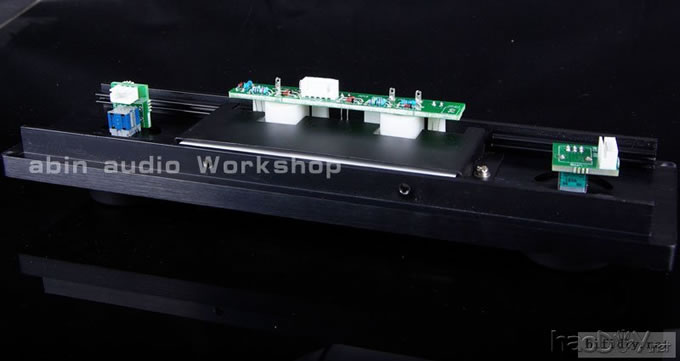

牛罩回来了。。。   快成功了。今天花了800块买了套灯光，照出的的相片好看多了。 两闪，两灯箱，一无线引闪 800块 值呀。   总算完成了。。。      (责任编辑：admin) |
