未完，精彩待续

6月20日更新

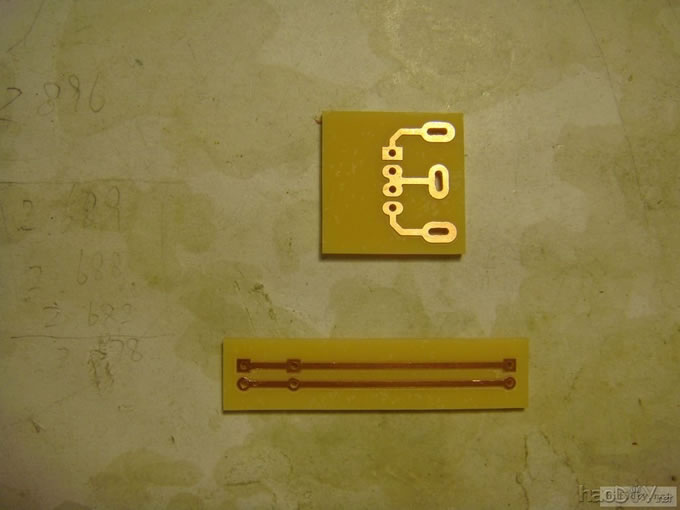

今天又做了两块小板子，先卖个关子，大家猜猜看有什么用途
TDA1521功放老片新做

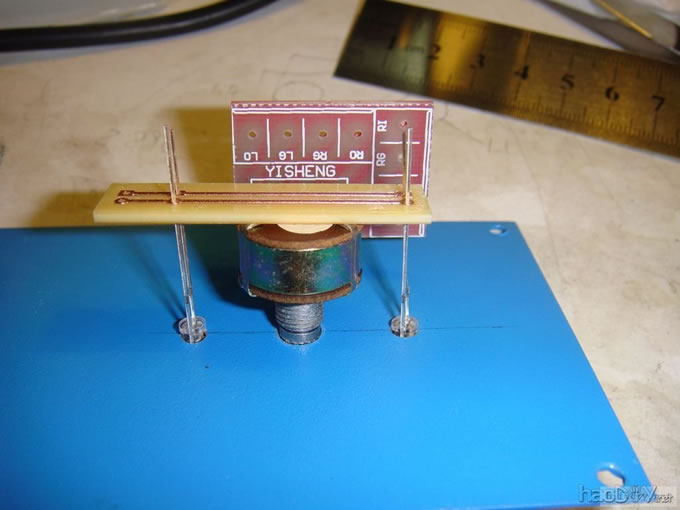

还是我来解答把，上面一块是安装莲花座子用的，下面这块是安装LED的，不过这个LED安装的比较特别，是骑在电位器上，给旋钮以背光的，这也是我第一次用这种设计，不知道最终效果如何，因为旋钮还没有去买，所以我自己都很期待安装好的效果，哈哈。先上个示意图吧，大家也帮我提提意见。明天都是钳工的活了，面板打孔……头又大起来了
TDA1521功放老片新做

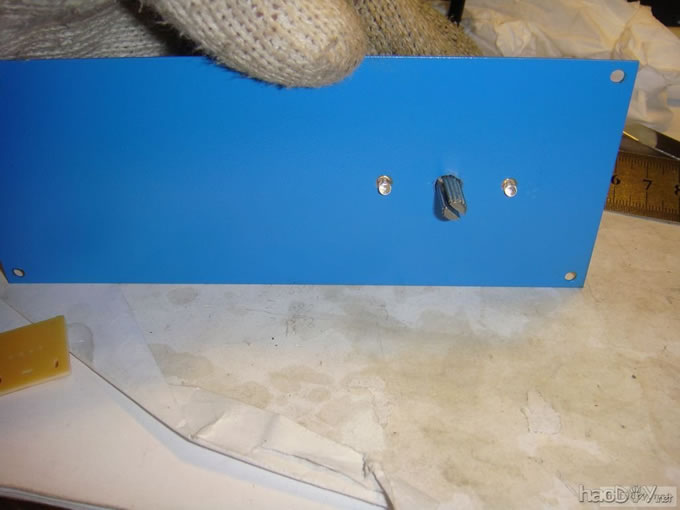

灯光是蓝色的，把旋钮装好，LED正好背旋钮盖住，这样可以在旋钮底部形成一个光圈（我自己想象中）
TDA1521功放老片新做

6月22日更新
今天没有买到合适的旋钮，回家只能把电脑上的惠威S3W的旋钮先拆下来试试。

下载 (85.4 KB)
2010-6-22 21:18

下载 (82.6 KB)
2010-6-22 21:18

下载 (83.34 KB)
2010-6-22 21:18

经过这次灯板的安装总结了两个个经验：
1、面板不能用蓝色的，因为LED是蓝色的，再用上蓝面板，灯光不是很明显；
2、旋钮底部要放一张白色反光垫，可以按照旋钮大小用圆纸片自己来剪制。

大结局！！
今天在家休息，上午一口气干完了钳工，下午总装，装的太急了，居然忘记了拍下过成，直接上装好的PP吧。通电开机，一次成功开声!!

下载 (70.21 KB)
2010-6-24 17:16

TDA1521功放老片新做

下载 (63.67 KB)
2010-6-24 17:16

再来个内部特写

下载 (100.88 KB)
2010-6-24 17:16

上个灯板的背面，直接上热熔胶固定，寨机的专利哈哈

下载 (79.4 KB)
2010-6-24 17:16

最后来个穿衣服的照片吧，因为是个小家伙，想想也没必要去把它包装太好，这个铁皮小机箱正好适合它住。

下载 (54.37 KB)
2010-6-24 17:16

至此，这个功放的制作完成。今天又重新听到了它的声音，还是像十几年前那么迷人……

最后把PCB文件也传上来了，有兴趣的朋友可以自己制作一台玩玩
