开创者WG01功放的特点汇报如下： 1、走自己路，不简单的模仿外国名机，使用自己设计的专利电路。 2、本机以高保真为设计目标，并能根据需要自由组合成1-6声道（可变声道），每个声道电路完全相同。 3、本功放今年7月制作完成，已连续使用5个月，工作稳定，无任何故障，音质达到预期效果。功放输出功率为甲类30W*2，甲乙类80W *2或80W*6，每个声道都具有HIFI音质，不论是CD、还是家庭影院，以及6声道SACD，均能完美播放。 4、以音质为主，用料不惜成本，整机重51KG。

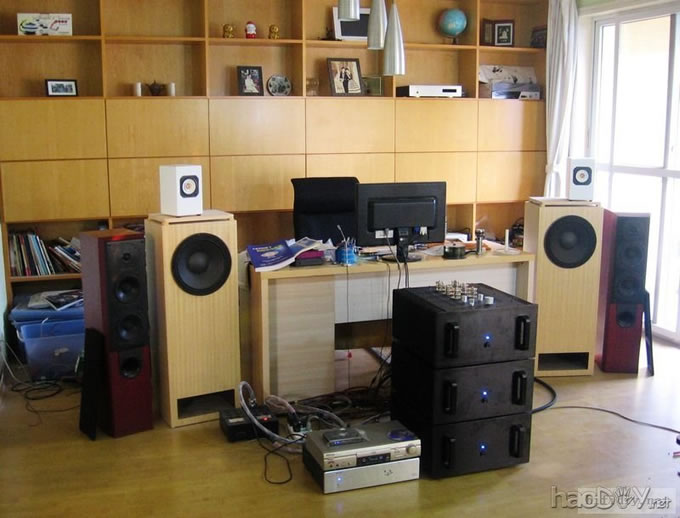

我的高级PC HiFi系统：前后分体可变声道功放+1704K解码器+DTS 5.1解码器 + 无线音桥（右上白色的）
6声道前级的裸照，前级包含前置放大和电压放大驱动级，前级运放采用OPA2604或627。
6路0DB可变声道后级，重量超过43KG
开创者WG01功放的前后级合影。
前级介绍： 前级采用自己设计的全对称放大线路，6声道甲类输出级，由2组洼田式高速稳压电源（文招同志的PCB）分左右独立供电。耦合电容采用RIFA 420系列，其他部位使用了美国丝碧、美国化工、德国WIMA、日本ELNA棕神、英国NOVER等名牌电容，电阻主要使用美国DALE军品金属膜电阻和美国AB碳质电阻，音量控制采用日本松下6联音量电位器，机内连线全部使用特富珑镀银信号线和镀银机内线（本论坛淘宝店购），使微弱信号不受损失。 电源变压器是特制的160VA环牛，外套不锈钢屏蔽罩，220V输入串接了日本原装TDK电源滤波器，机内短短的电源连线也套了带屏蔽的避振网，消除干扰和振动。 信号切换继电器的线圈紧靠着最微弱的输入信号，此处当然不能忽视，这里采用了两级稳压电源（咱们论坛的DAC电源套件）为信号切换继电器供电，将串扰的可能性消除为零。
输入特富珑镀银机内线是本论坛买的，输出用的镀银屏蔽线，兰色方块是耦合电容RIFA 420 4.7UF/250V
文招同志的洼田电源板，但用料上大补了一翻，左边黑色的是NOVER水塘电容，右边由银白色的丝碧电容坐镇
右上方是本论坛两级稳压电源板，兰色底板上HIFIDIY的标志很明显。

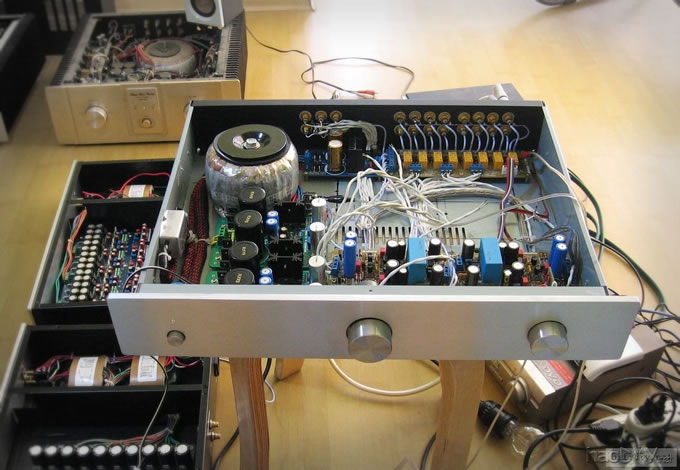

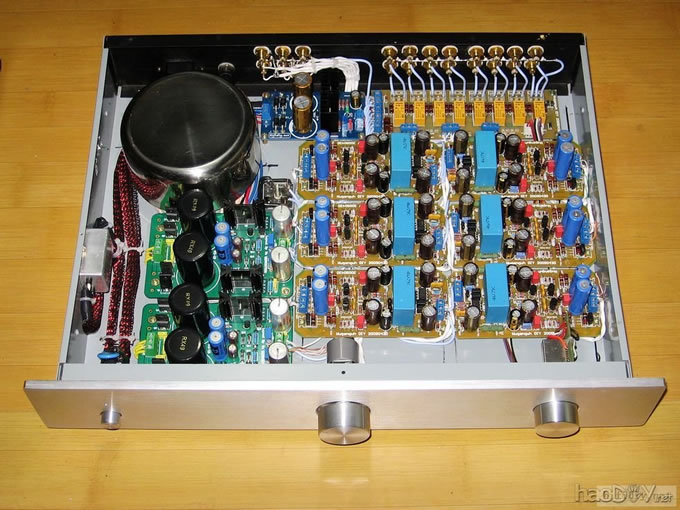

前级内部共有6个放大板，2个电源板，1个输入信号切换板。左边的220V电源线全部套屏蔽避振网
后级介绍： 后级为6路0DB功放，无负反馈设计，采用最新设计的高精度功放电路组成“可变声道”功放结构。电源变压器是武汉发烧前辈杨涤东先生专门定制的2个顶级800VA低磁漏无噪音专利环牛，滤波电容总计140000UF，24只安森美大功率管。后级使用的无极电容主要有德国WIMA、ERO、荷兰PHLIPS等，电解主要采用德国ROE、美国化工、英国NOVER等品牌，小容量电容全用日本高精度银云母电容，电阻主要用美国DALE金膜电阻，机内接线全部采用英国鲨鱼OFC高级线材。功放设有软启动线路（也是咱们论坛的套件，质量不错），避免了开机的冲击电流。保护电路由单独的电源独立供电，采用微电脑程序控制，动作灵敏可靠，妥善的保护音箱的安全，……。 8欧负载RMS功率：80W*2（甲类30W）或80W*6（甲乙类） 4欧负载RMS功率：160W*2 当听立体声音乐时，后级所有功率元件（12对输出管、6对推动管）全部合并在2个主声道，每声道6对大功率管并联工作在甲类状态，瞬间峰值输出电流达60A，推动低阻抗音箱轻松自如，游刃有余，其音色华丽稳重细腻。 在听多声道音乐时，功放可根据需要自动分解成6声道等功率功放，每声道2对大功率管，最大输出电流仍然高达20A，面积巨大的外置式散热器，可承受6个声道同时工作的高热量，每个声道的音质都能匹敌传统HIFI功放，由此带来了丰富多样的HIFI玩法和强悍的实用性。 我爱听HIFI，老婆好看电影，小孩喜欢卡通，这台DIY功放都满足了，用这种方式发烧可谓家庭和谐，皆大欢喜！
散热器上每块板含有3路0DB功放，板上装有6只NOVER电容做退耦，音频大电流路径极短，音质最佳！
德国ROE的滤波电容，与功放板上多只英国NOVER滤波电容并联使用，可承受更大的涟波电流。
武汉发烧前辈杨涤东先生定制的低磁漏无噪音专利环牛，内有数个反向排列的小环牛，噪音和漏磁相互抵消。

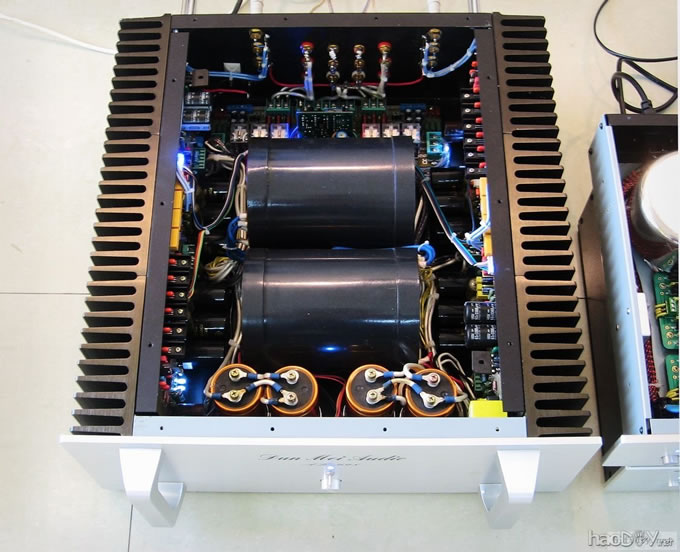

后级功放巨大的空间被填得满满当当的，补品再多也塞不进去了，哈哈哈哈！

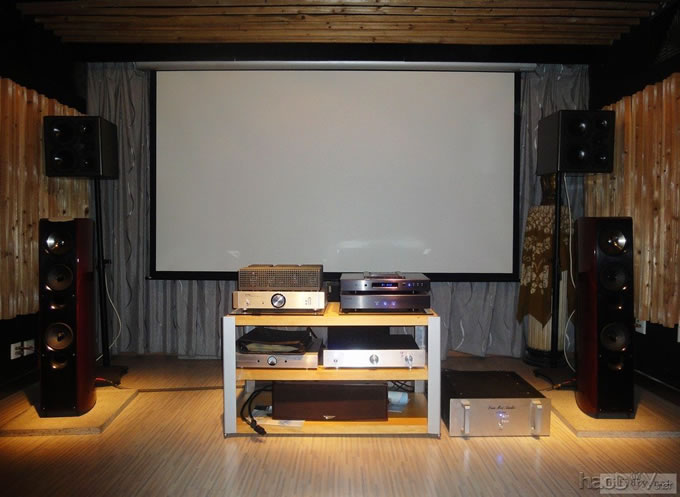

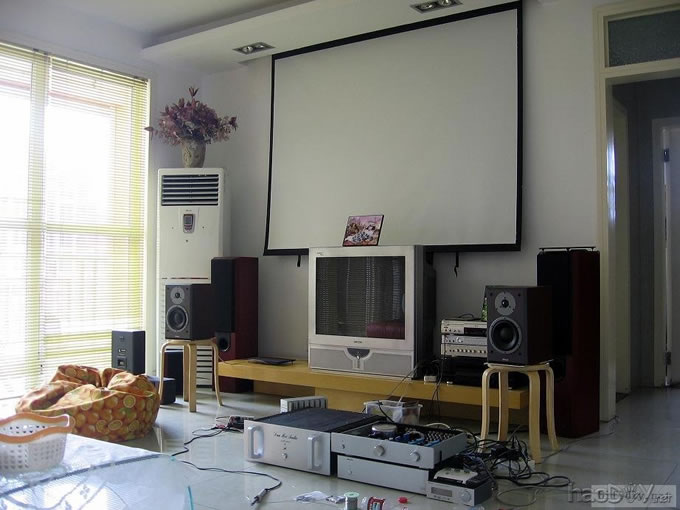

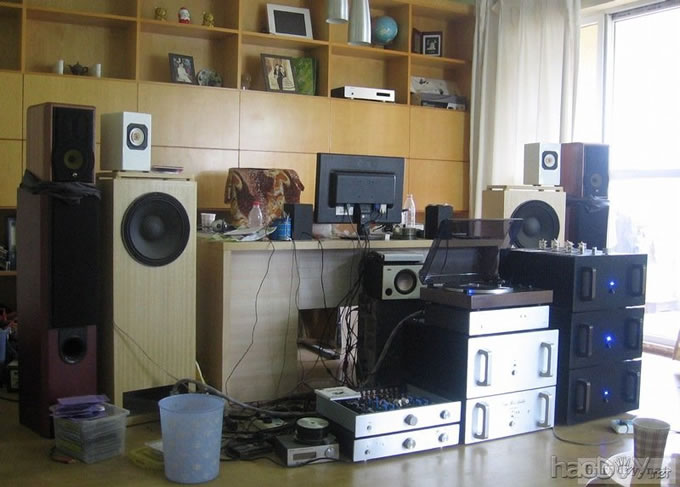

各种器材集体列队
欣赏完CD音乐，还看朗朗的钢琴演奏会，效果爽！

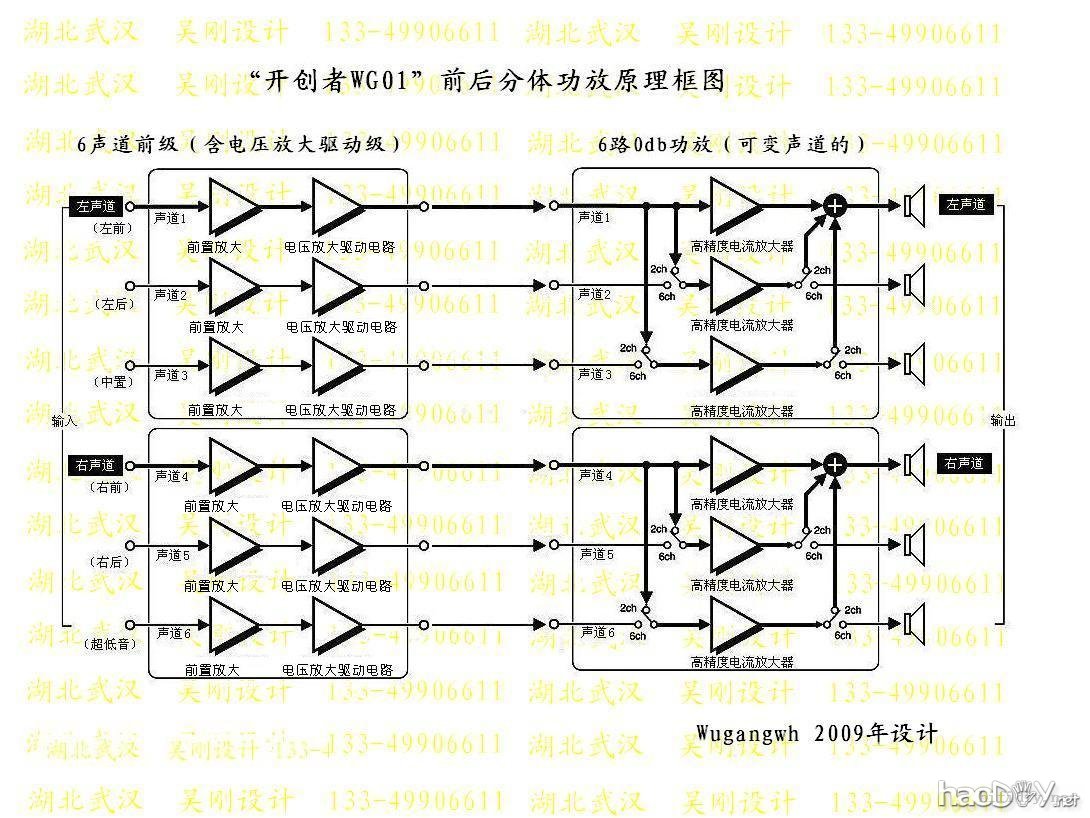

开创者WG01功放的原理框图： #p#分页标题#e# 一台音频功放的功率放大级集中有功率管、散热片、变压器、滤波电容等，占据了全机大部分成本，所以功率放大级的结构非常重要。 现有的功放都是“固定”声道结构的，双声道或5.1声道结构中只能选其一，自然会造成HIFI和AV两种音响系统的差别。5.1声道AV功放放音乐时，仅2个主声道工作，其余声道的功率元件闲置，靠主声道有限的元件成本音质难免折扣。 新式0DB后级在放音乐时，全部功率元件、散热片、滤波电容都在2个声道内，没有任何闲置，使音质达到最佳。在播放多声道音乐时，0DB功放可自动分解为6路等功率功放，达到现有6声道HIFI功放的音质水平，播放家庭影院当然是绰绰有余了。 这种新的设计充分发挥每个元件的性能来保证音质，克服了现有设计顾此失彼的弱点，HIFI、AV难以兼顾的问题从此不攻自破。

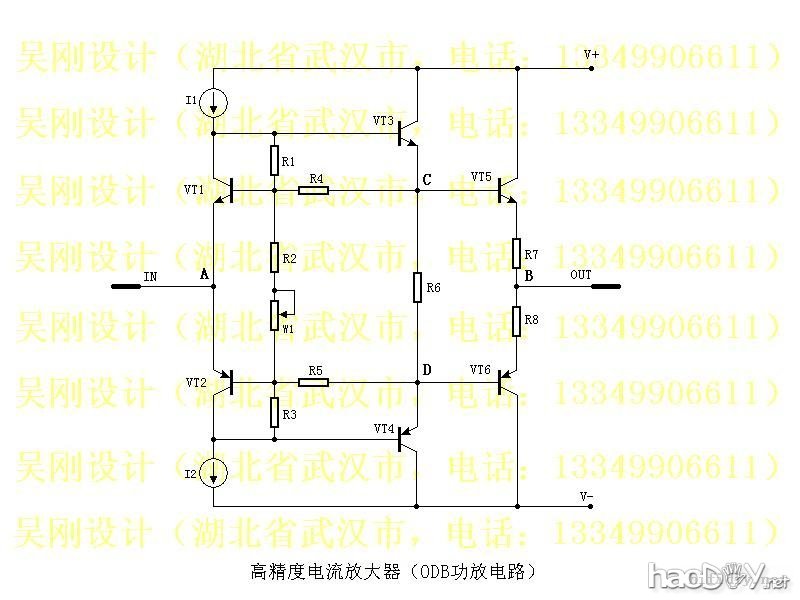

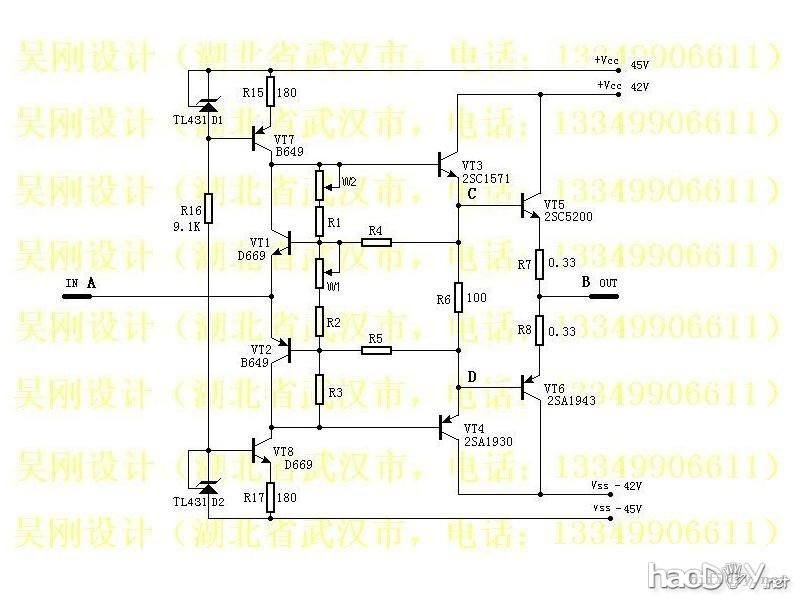

以上原理框图中的高精度电流放大器的实用电路参考图，调节电位器W2进一步校正误差
该功放的电流放大部分（新式的0DB放大电路）

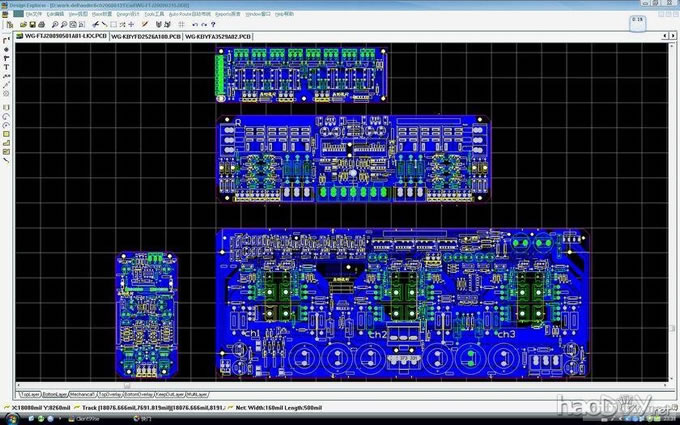

PCB图，一共4大块板

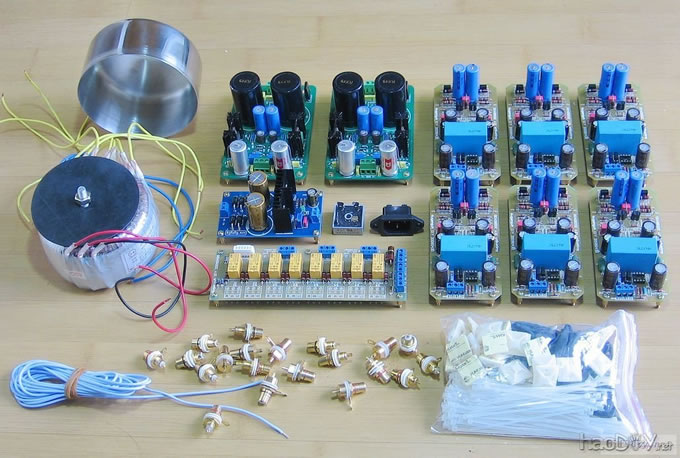

全部电路板装好了，来张合影

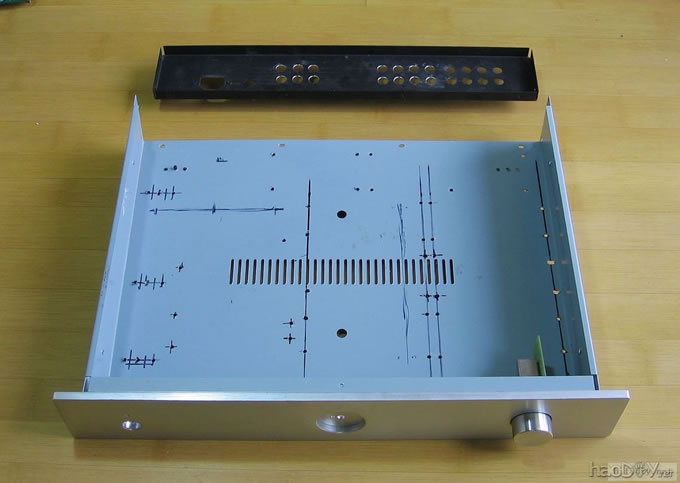

画线，钻孔
焊接RCA插座

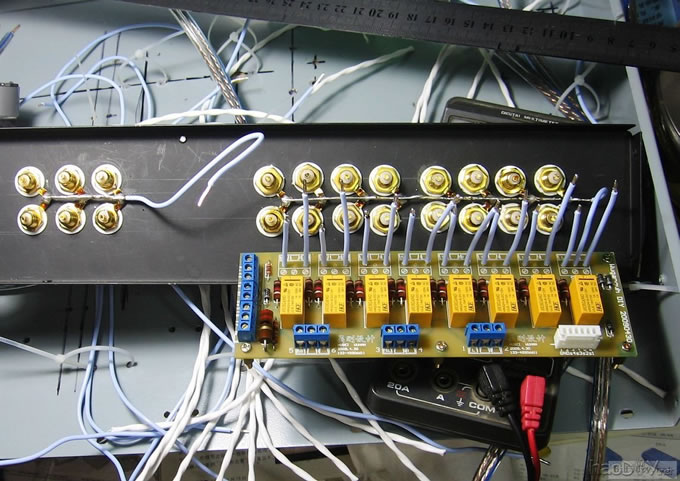

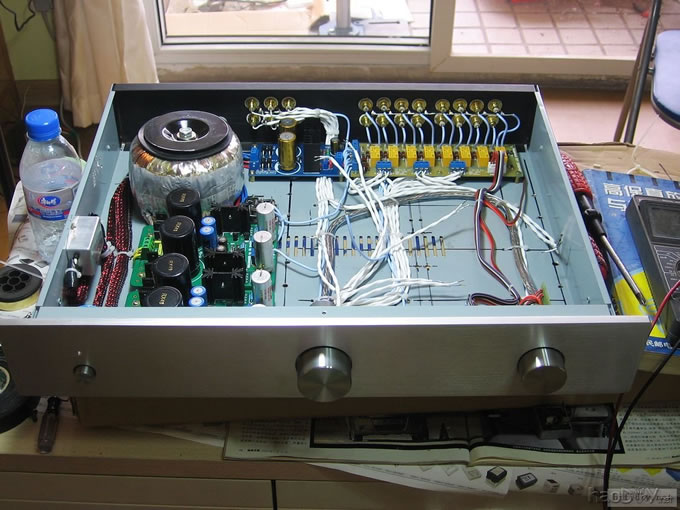

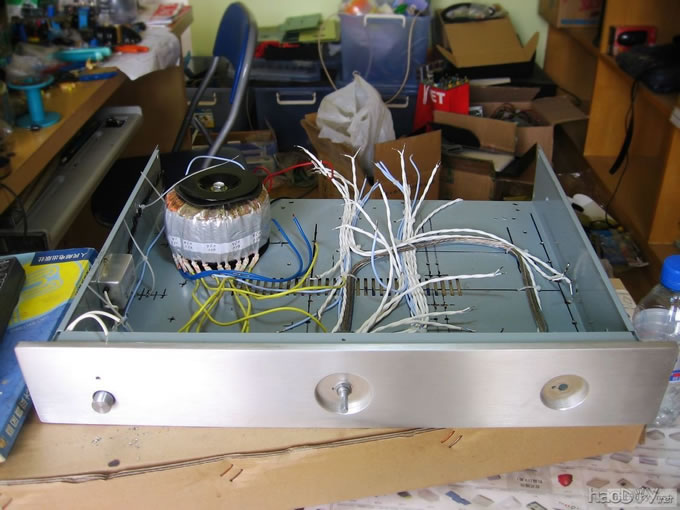

布线基本完毕
装洼田电源
2声道的放大板装上去试音

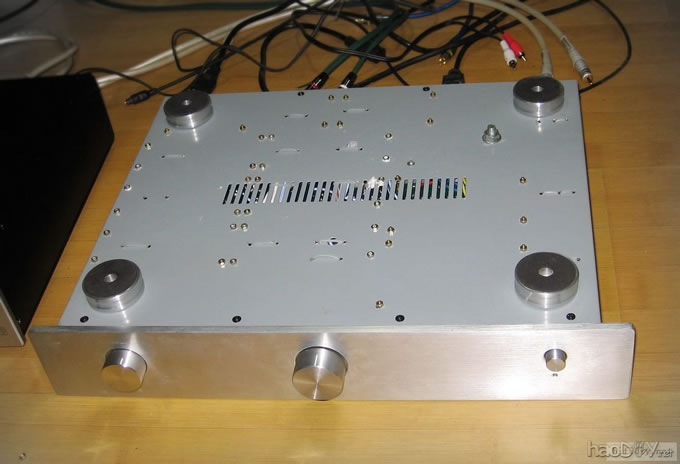

4个塑料机脚都换全铝合金的机脚
完工

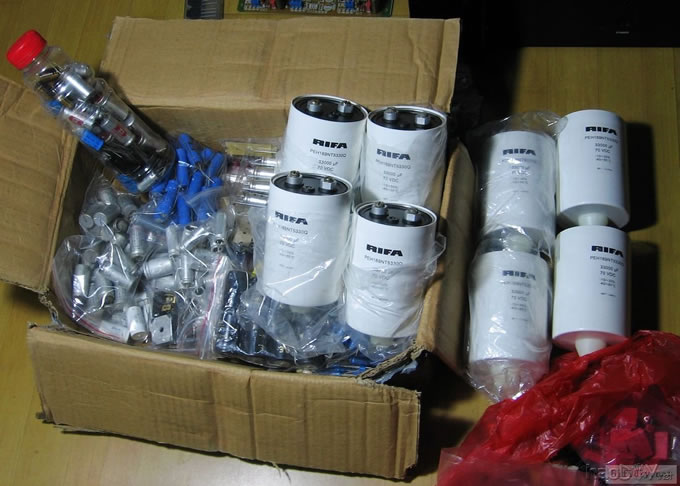

可变声道0DB后级的制作过程： 备料，特制的环牛终于回了，好家伙每个近10KG重。 焊接好的后级电路板，在机箱里摆放一下，看布局有没有问题？ 电路板的位置确定后，在散热器上钻底孔，然后攻丝，是手工攻丝的，有点费劲。 后级线路板装在散热器上了，挺漂亮的。 然后安装底板上的水塘电容、桥、保护板，以及面板后的软启动板、电源。 总装后通电调试、校声，历经5个月制作终于成功了！

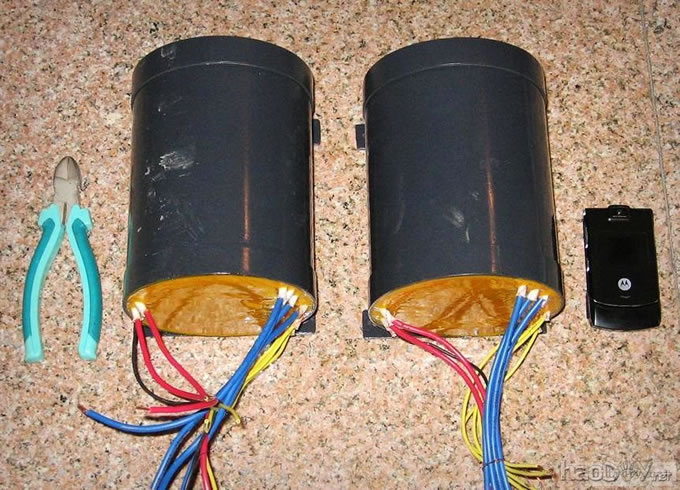

定制的2个顶级环牛，造价相当高，它的表现也是我所见过的最好的。

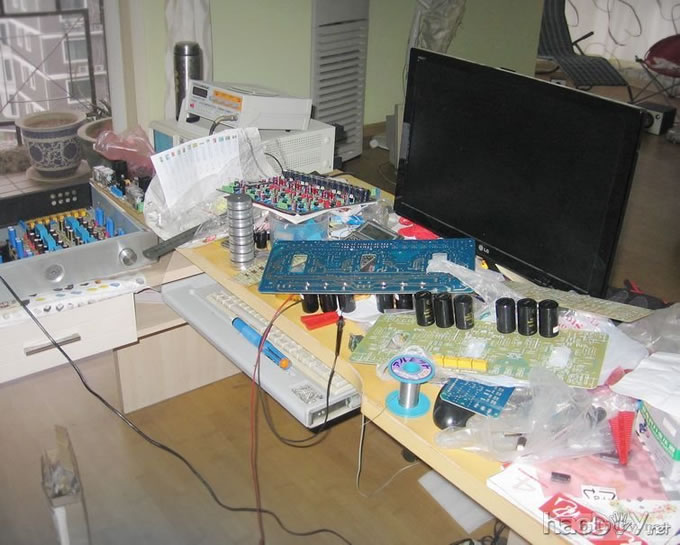

焊接后级的电路板。 #p#分页标题#e#

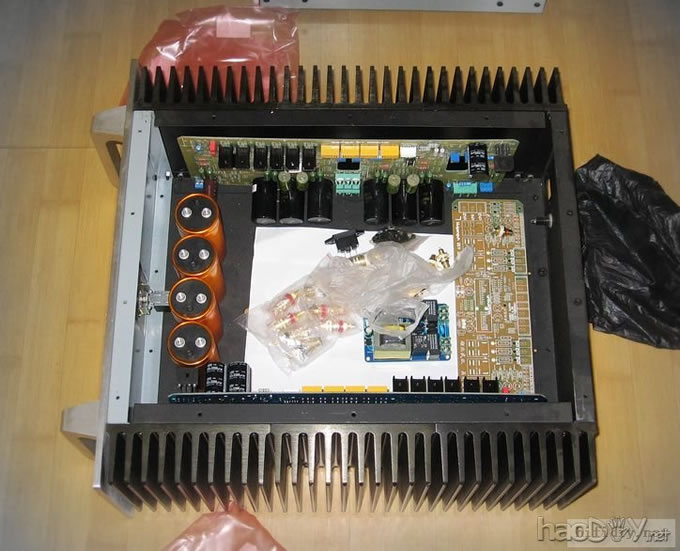

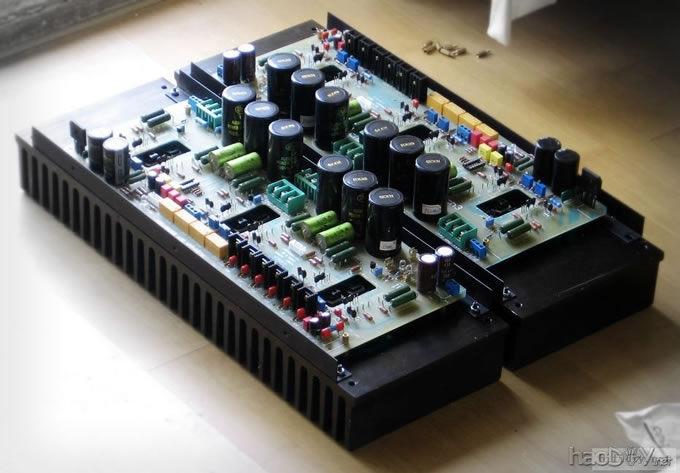

焊接好的后级电路板，在机箱里摆放一下，看布局怎样？

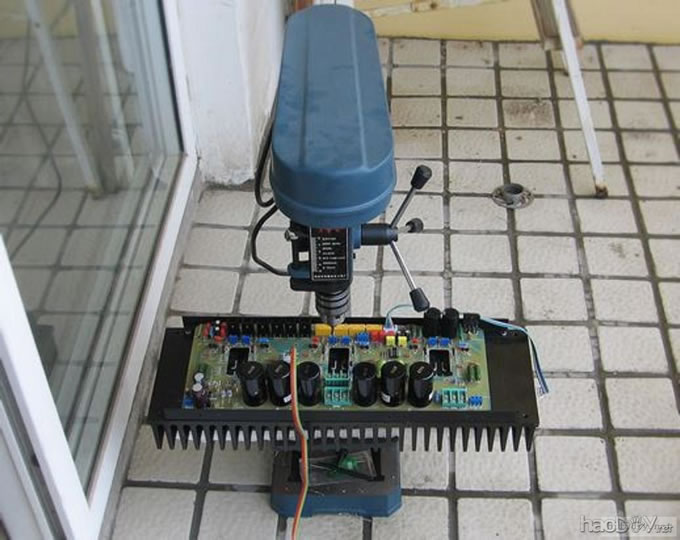

后级线路板装在散热器上，确定位置，给散热器钻孔。

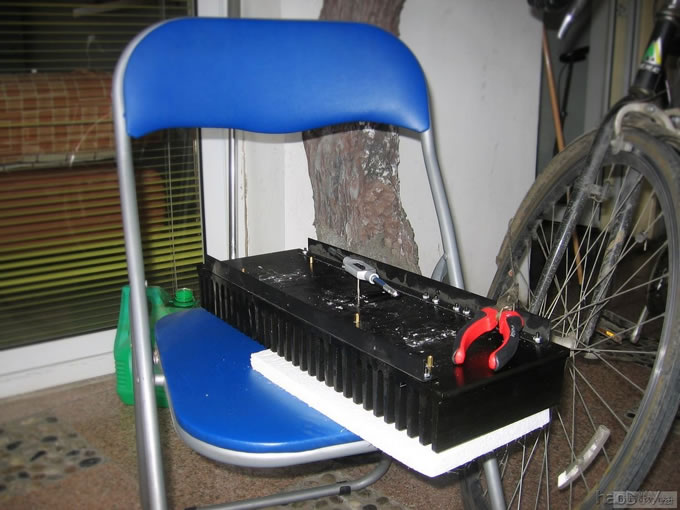

手工攻丝，很费劲，丝锥搞断了好几次。
丝功好了，后级线路板顺利的装在散热器上，看起来还行。

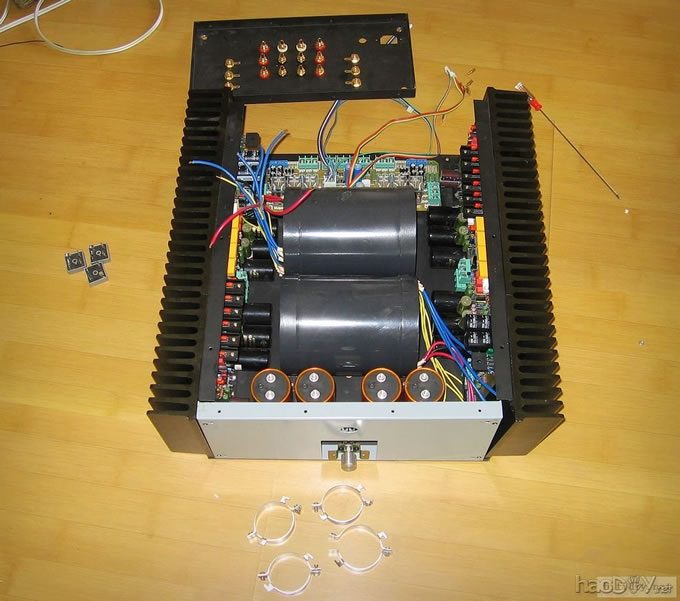

保护版、整流桥、滤波电容都安好了
再装背板

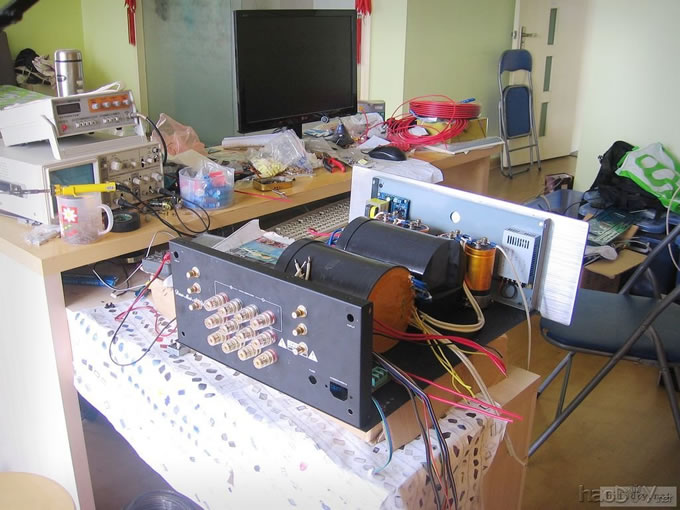

各个部件一起总装
全部安装完毕，开始通电测试！
OK，所有工序完成，终于成功了

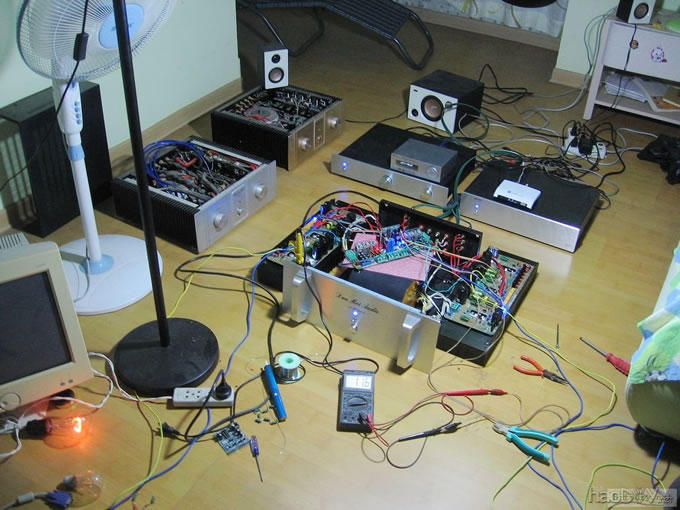

校声中
休闲的时候，将胆机和DIY机轮流听，对比音色的差异。
试听用的音箱是 KEF XQ40

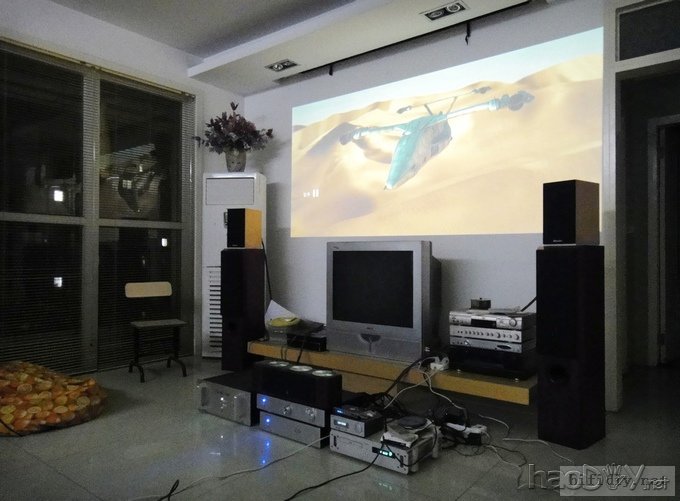

晚上开灯拍的。
专心观察功放内部

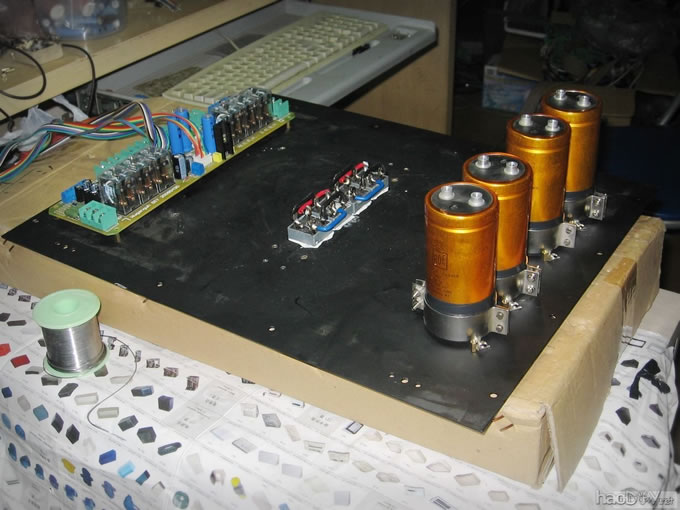

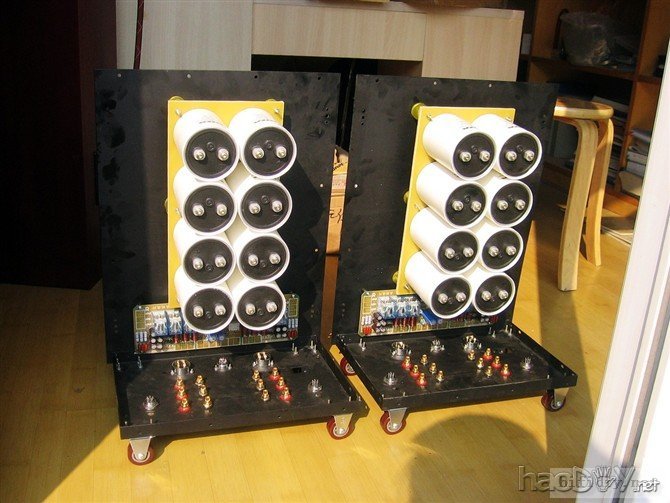

机箱上的“大水库”电容阵

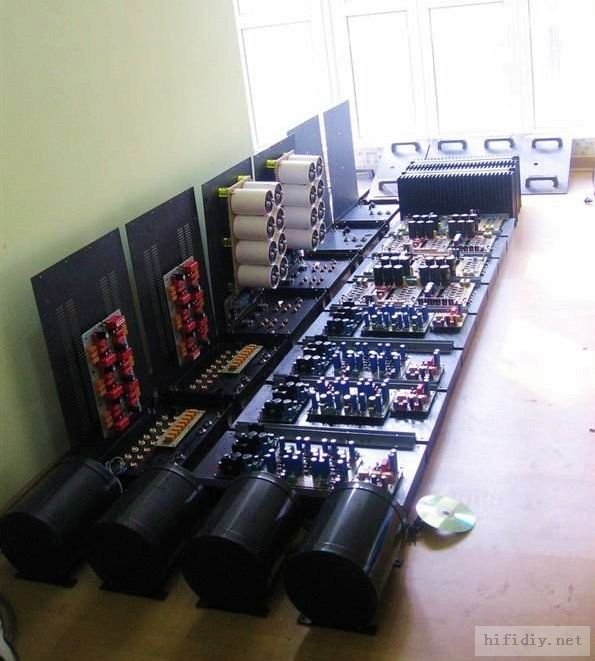

装好的部件并排放在地上
新玩具装好了
用可变声道大甲听LP黑胶
2012年4月15日，上海烧友李勇云游到武汉，呵呵，先开瓶酒再听音乐吧
|
