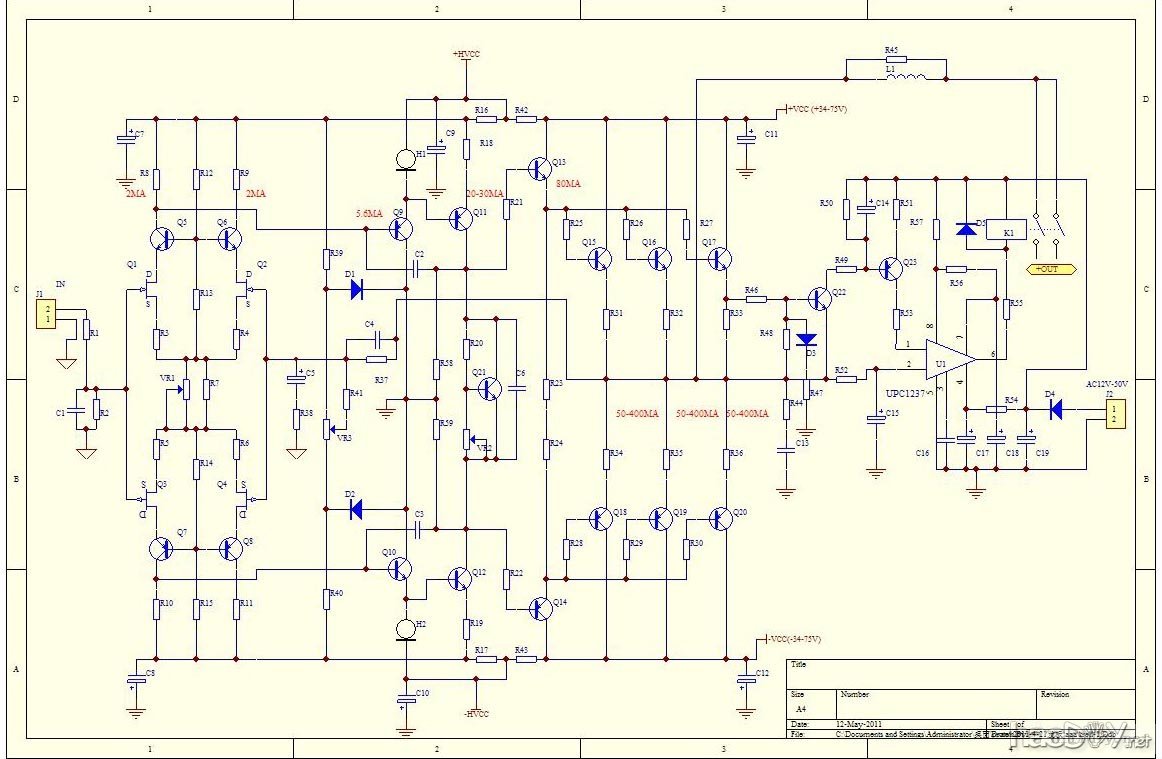

感谢互联网和论坛，在论坛里潜水了有七八载，学习了不少东西。这次做的机子拿出来亮亮相，希望各位同好给予意见能得到改进。 前级出声,后级出力,低频是基石,高音是灵魂,一台后级有控制力,做好了平衡度,制作时注重细节,硬性指标过关，出来的声音是不会太差的。别把什么东西神话,没有全能的器材、元件，线路，小可玩音响有二十载，做过胆机KT88、300B、马七、SP10、JP200、做过纯平衡400W大功率、前胆后石、PASS，但没有一个是自认为做得是全面、满意的，自认为到今还没有摸到发烧的门道，我不能用一个5534就能做出MBL的声音，用一块直刻板就能做出高文。做出的机子和名厂名器比不是欠工整平衡度就是欠音乐性。但小可最反对唯补品元件论或唯线路论，好都是相对而已,有人欢喜电子管的声音，用6P14做单端2W的功率出来的声音认为很好，300B是天籁之声，有人欢喜大功率，认为300W才过得去，有600W以上才过瘾。不同的环境 不同的听音取向 不同的搭配,没有绝对的好与不好. 最关键的---你觉得好听就是好!!!最主要的———是你需要的什么样的声音！！！ 话说远了，近期入了一对箱子和应朋友的要求，要做一台有一定的控制力，相对简单容易制作的后级，首先想到的是KRELL的KAS100的线路，但我有一台KAS200S，无论如何做也不可能达到它的水平，我的做机水平有限，兼之知识和仪器不足，不能像某某能做1000多元的机子叫板进口10000多元的机，做6000-7000多元的机子能把进口10W元级的名机打下擂台。只能用它来做参考，东拼西揍，几翻修改做出了上面的线路。 一:电路的特点、优点和不足。 1、现在机子的电流级是+-60V,电压级是+-70V,电路中的R42,43可用MUR420等二极管代替,可电流电压一起供电,可前高后低独立供电.每个功率管的电流是350MA。板子上可不用任何高频补偿电容能可靠工作，当然不是说没有补偿电容就是好，但加入5-100P的补偿电容或不加声音是有变化的，多一个声音的微调何偿不可！ 2、电路图有点错误，温补管的发谢极是不连在微调的动点的（24MA电流很容易将其触点玩完），是连在Q12的C极上的，PCB板没有错。 3、输入级是普通的的渥你漫电路，用JFET做输入，取其输入偏流小，可减少一个贵价的高质的输入电容，但这级的增益相对用BJT降低。JFET用K246/J103，上管用BC546/556，取其声厚实.每管工作电流是2.2MA。试听后另焊一板用K170/J74比较声音。 输入级用JFET的S极互连的电路，没有用独立的恒流源是取其电路简单，声音会细腻一点，但对管子的配对要求会高一点。输入级的偏置电阻根据供电电压的高低取不同的值，电流大约在0。5-1MA左右，电流不同声音会有微小的变化。JFET的电压取15V左右。 4、主电压放大级：主电压放大级是关键，电路的形式不同，声音的走向是不同的：用金嗓子的共基共射电路或用夏文卡登的对地放大电路声音的高频通透，但中频相对偏薄，低频相对控制力差一点。KRELL的共集推电路（达林顿连接方式）需要要较大的补偿电容，中低频 厚 实但高频相对欠透彻。另外KRELL的共集推电路（达林顿连接方式）的共集管的电流较小，发射极电阻只能用较小的阻值，对前一级的负载较重。由于我做的这个机子，需要较好的低频控制力，没有用金嗓子的共射共基电路，而用KRELL的改进型Esoteric A-100的电路：达林顿连接方式的发射极加恒流源集电极接地推挽放大电路。取其共集电路输出内阻低，可大大改善电压放大级的线性。经试验，前管可用较大的电流，进一步能对主放大管的结电容充放电，整机不用任何补偿电容能稳定工作，大大改善了高频的特性，高频不比共基共射电路差，不足是前管加入恒流源后电压要提高5-10V，电源电路较复杂。这一级的前管(Q9Q10)用C2705/A1145工作电流是4MA，后管(Q11Q12)是用C2238/A968工作电流是24MA。这一级由于电压高,电流大,静态功耗大约有1.7W,一定要加较大的散热器. 恒流源用配对的E452恒流管，取其简单。 5、电流放大级： 通常具有200W/8R的大功率机末级一般都会用3级达林顿，3级达林顿的电流放大能力强，高低频的延伸好，但不足是用管多，做不好稳定性会差。2级达林顿相对高低频的延伸没有3级好，但电路会稳定一点，中频的密度好一点。用管少一对，减少的制作的难度。这个电路用2级达林顿，通过增加驱动级的电流来弥补2级达林顿电流放大的不足问题，而这个电路的电压放大级的电路静态电流有24MA，进一步弥补2级达林顿的不足。这样2级达林顿完全可以驱动三对大功率管，只要电源足，完全可以输出150W/8R，300W/4R。另外在驱动管的发射极电阻上并联了0.01U的电容，进一步改善了驱动级的高频性能(原理图上没有画上PCB板上有）。在这一级的驱动管（Q13Q14）MJE15032/15033工作电流是80MA，三对功率管MJL3281/1302每管电流是350MA。整机功耗是大约250W，约有25W/8R的甲类150W/8RAB类输出。另外PCB板上有两种驱动管的安装位，可安装MJE15032/15033，K214/J77，K1058/J162等管，多种玩法，不用扭管脚。虽用场管做驱动声音会顺耳一点，但我是喜欢MJE15032/15033的厚度和控制力。（呵呵） 6：中点调零和反馈电路,：中点调零没有用有源伺服是一怕复杂，二怕做不好对声音有影响（这个可能是我心理作用）也没有用普通的在输入级的S极或主电压放大级中的一管发射极加一微调调零。而是学习KAS100的电路加多，R39，R40，R41，D1，D2，等几个元件进行中点调零，加多这几个元件的好处是：取得直流平衡的同时不破坏电路的交流平衡。反馈电路中有反馈电容我是把电容短路的，不用反馈电容的。画板子时见有空位就把电容画上了，心想：到时多一种玩法总不是坏事。板上的管子做了一定的配对，两个声道在调零后直流反馈时一个是在10MV，一个是在13MV上下漂移。由于还在调试，小管还没有进行用胶水黏合热耦。

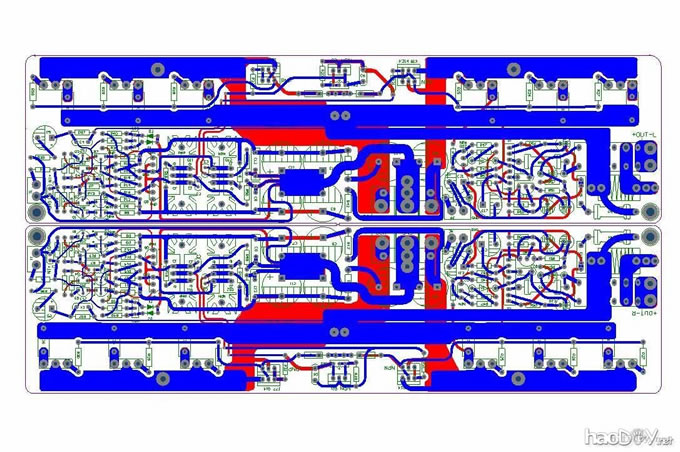

PCB板图

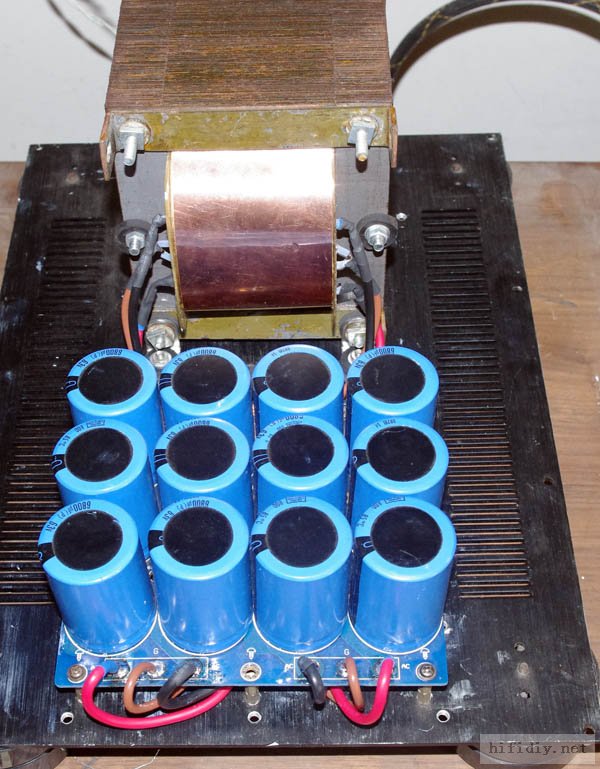

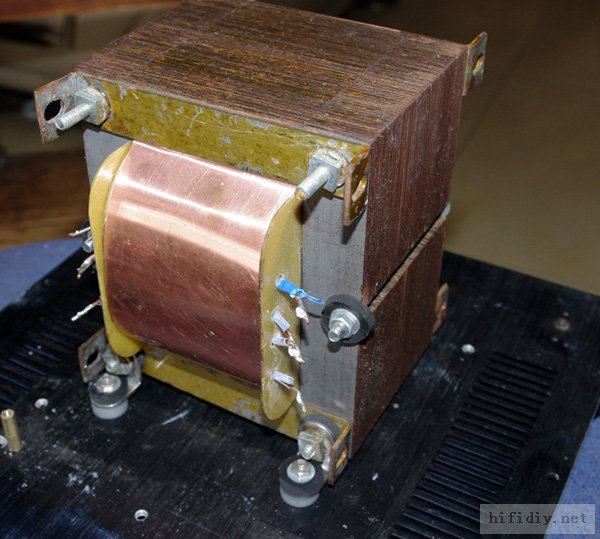

自已用德国进口0.35MM，48心绕制，功率大约750VA的电源牛，还没有浸漆，先试用。

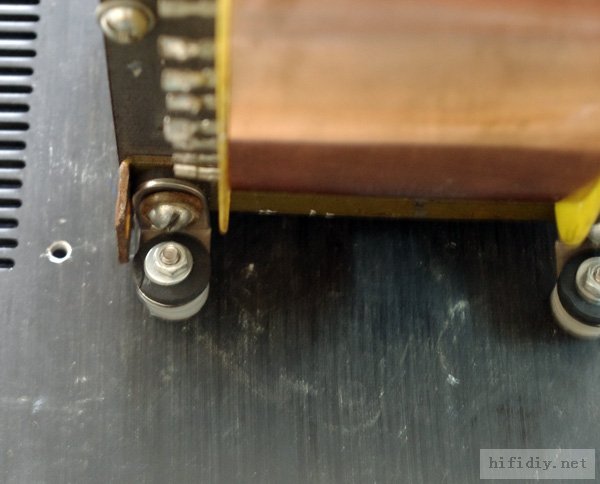

牛的安装，没有一点震动。

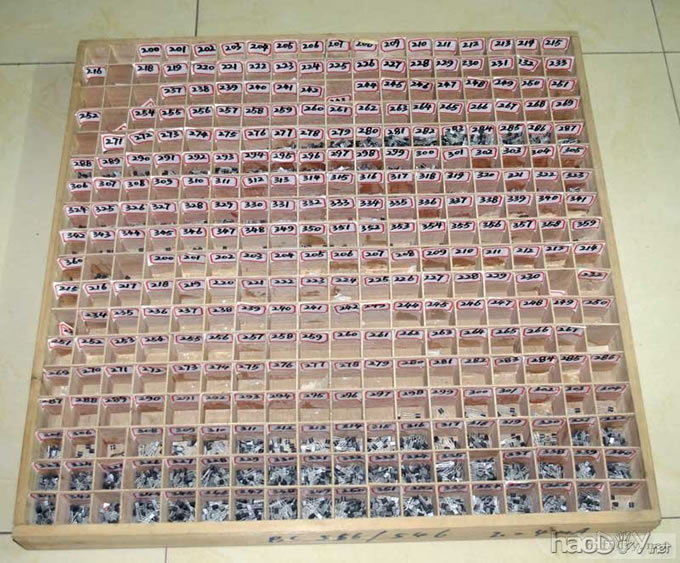

正在进行配对的小管子

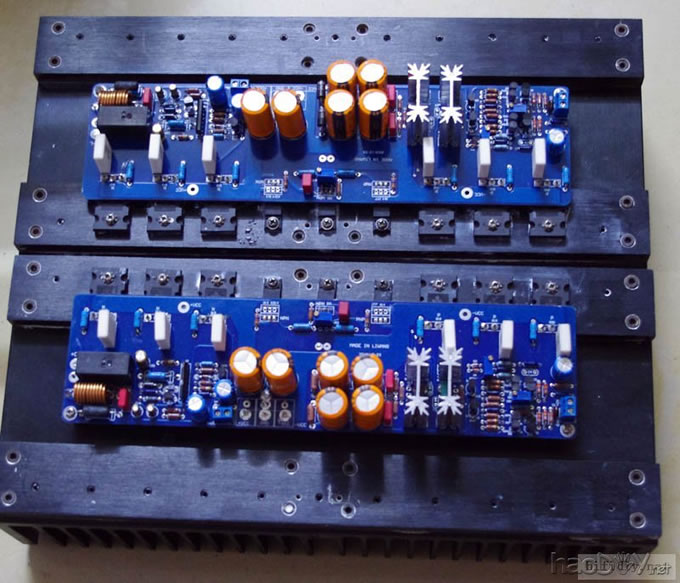

焊好，调好的板板，

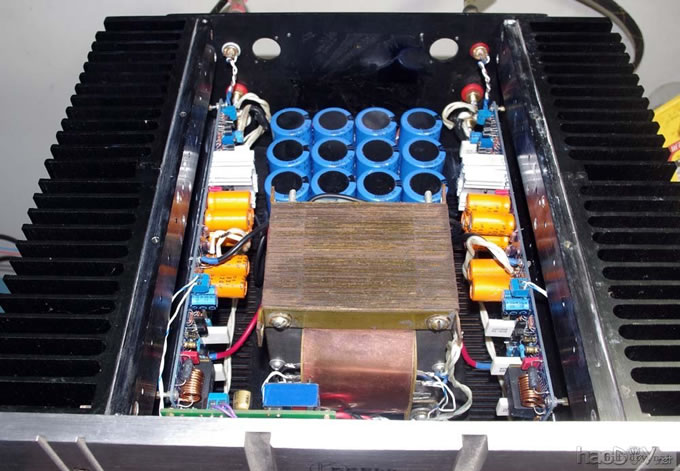

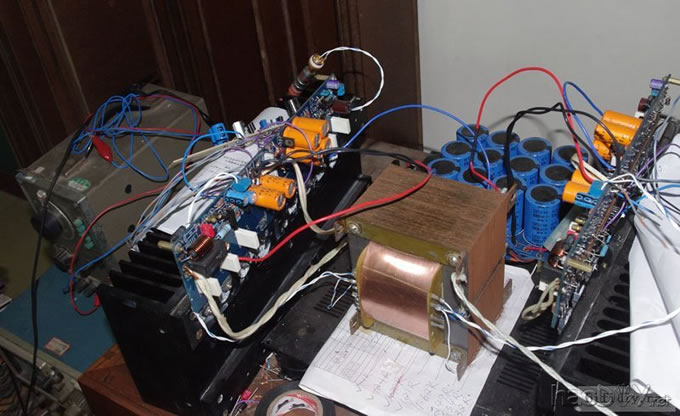

初步装好，还在调试的机子，

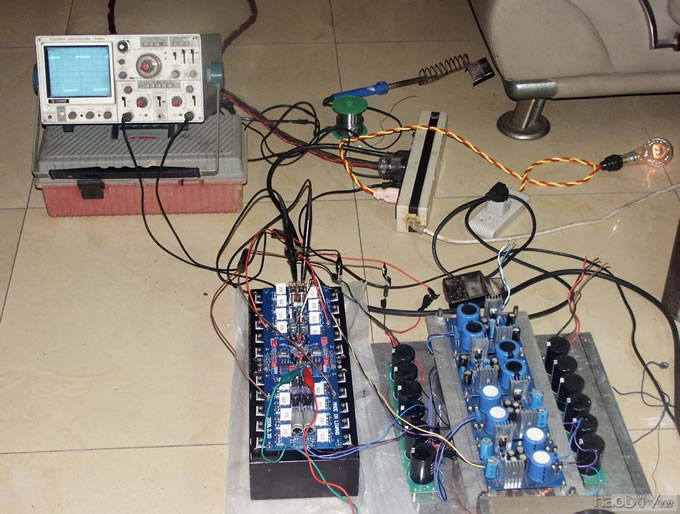

正在进行调试的前一板.板子倒装在散热器上,好调换元件,
噪声很低.在91DB的箱子耳帖到喇叭听不到噪声.在做板子时考虑 了这个问题,牛和输入,电压放大远离了, 现在是电流级是+-60V,电压级是+-75V,每个管子的电流是350MA (责任编辑：admin) |
