仿金嗓子E550功放的修正(4)

时间:2012-09-28 08:54来源:hifidiy.net论坛 作者:阿四 点击:

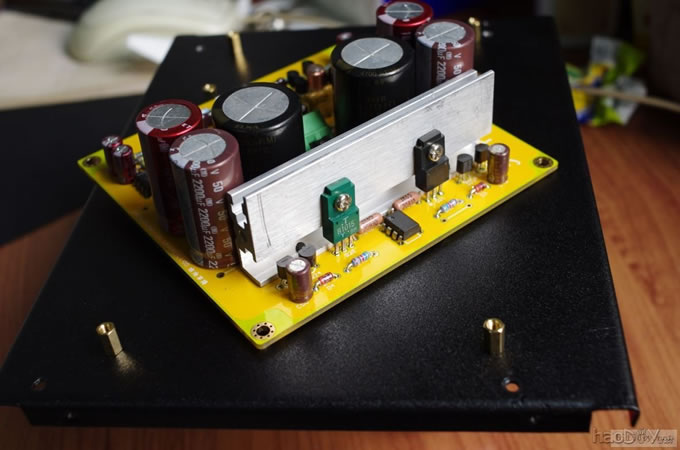

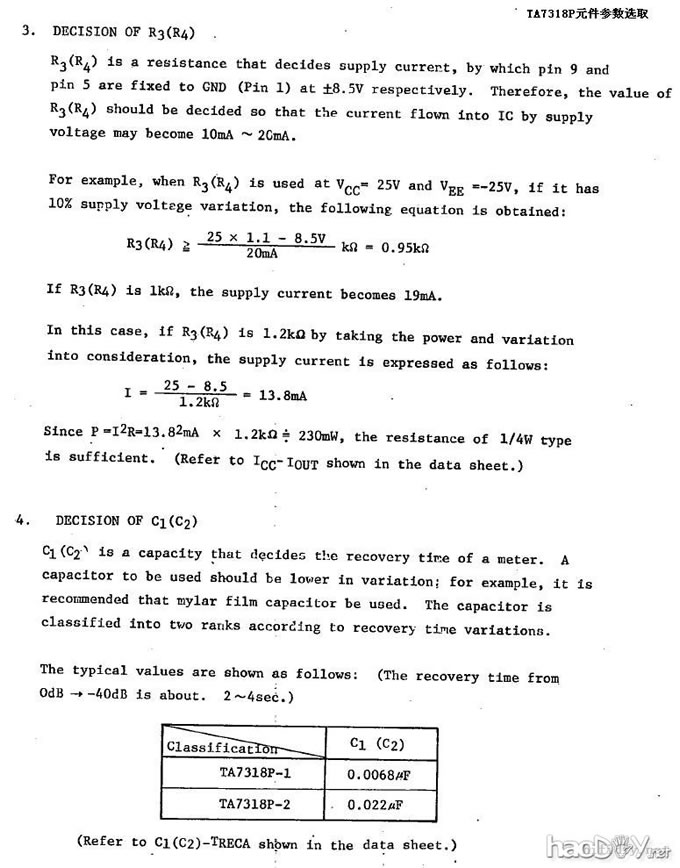

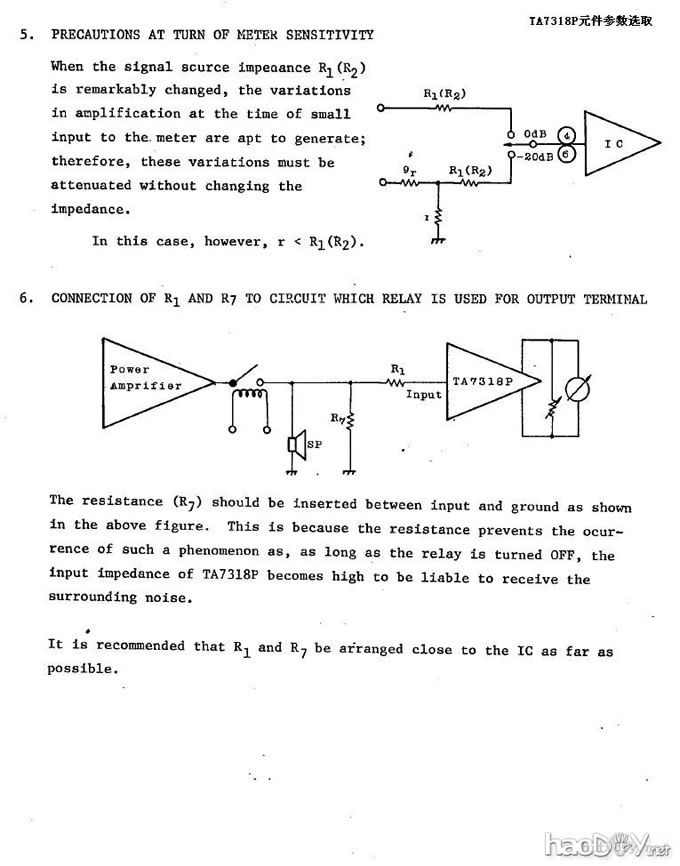

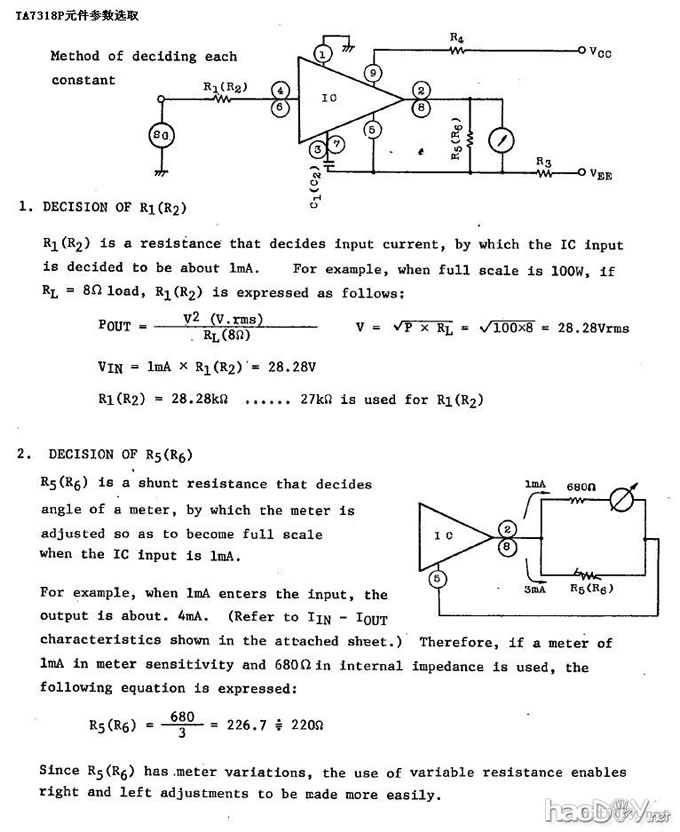

下载 (115.99 KB) 2012-9-10 23:21 下载 (126.01 KB) 2012-9-10 23:21 下载 (96.52 KB) 2012-9-10 23:21 这部分就说到这里了 关于前级 前级用的是原E405合并机的线路,整块板很小巧,还自带了稳压电源,非常喜欢。
仿金嗓子E550功放的修正

仿金嗓子E550功放的修正

仿金嗓子E550功放的修正
这部分就说到这里了


关于前级

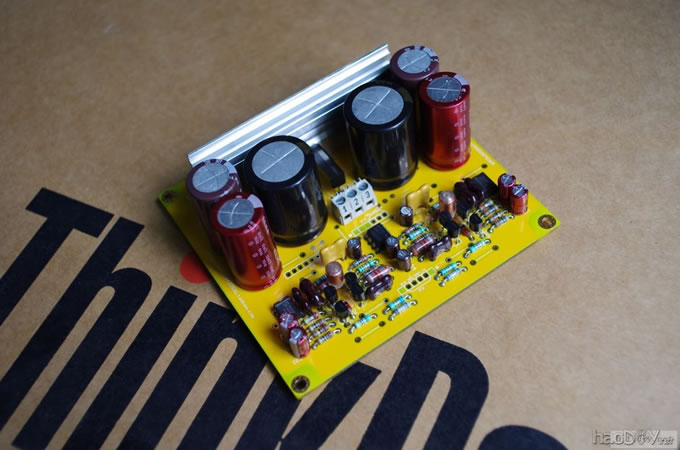

前级用的是原E405合并机的线路,整块板很小巧,还自带了稳压电源,非常喜欢。
仿金嗓子E550功放的修正

仿金嗓子E550功放的修正

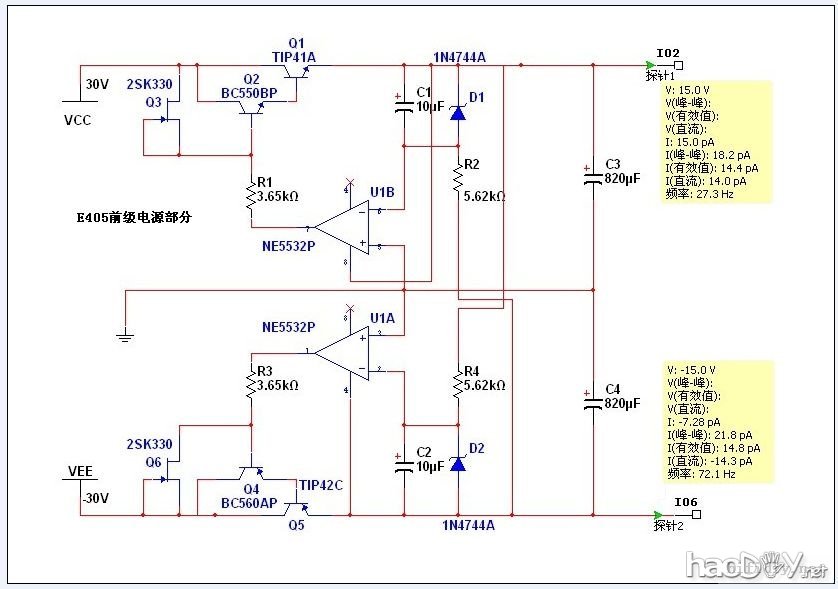

这块板的电源很多人说做出来不能稳压,特意画了个原理图仿真了一下:
仿金嗓子E550功放的修正
不能稳压的原因估计是上面的场效应管用的不对,如果找不到原来的K330型号,可以用K246代替,不能用K170,因为脚位不对。

前级还在制作中,放大原理图迟点再画一下。
仿金嗓子E550功放的修正

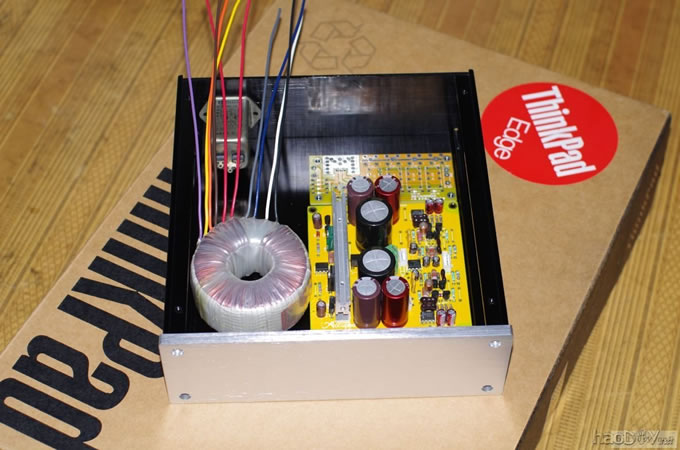

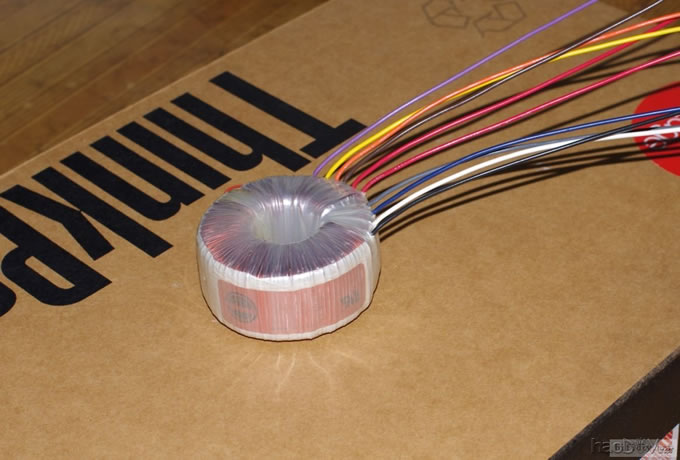

用了一个美产的T牛。
仿金嗓子E550功放的修正


前级前两天也完工了,照了些照片上来。

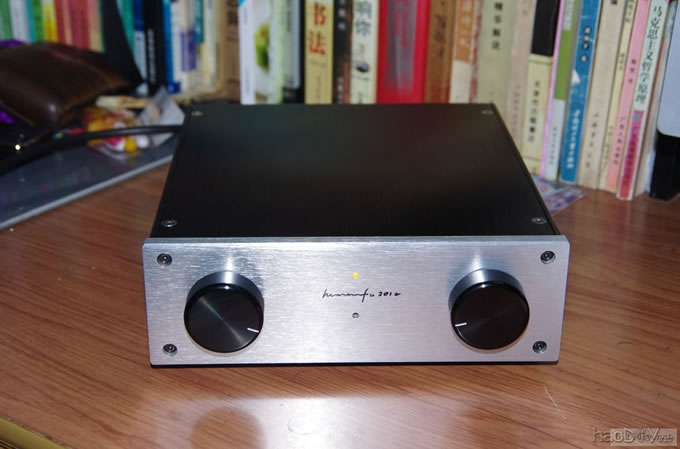

先上张完成后的:
仿金嗓子E550功放的修正

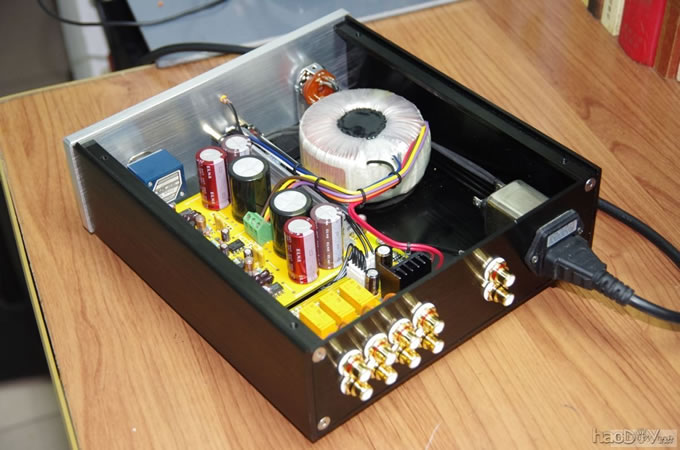

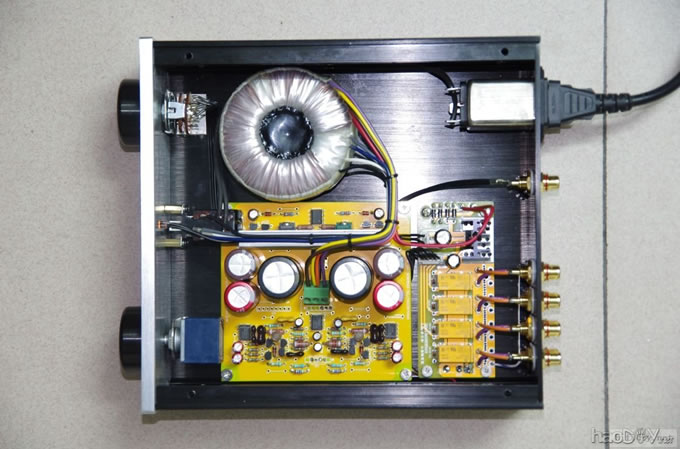

再上一些内部:
仿金嗓子E550功放的修正

仿金嗓子E550功放的修正
