今年春节期间跟风装了金嗓子E-405直刻，不想给出来的声音迷住了，后来看到烧友在折腾E-406，还是经不住好奇的诱惑，决定再装E-406直刻板，出来的声音没让我失望，所以想把装机的过程和心得和大家一起分享。同时希望能在大家的拍砖过程中能学到更多的东西。先在这声明一下，本人发帖不为其他目的，我也不是谁谁谁的枪手，您有不同的看法欢迎您发表不同的意见，就是不愿意象在个别帖子里面那样，相互攻击对骂，和谐社会里成何体统！这类人请您知趣绕道好了。 金嗓子E系列就二手机的价格都不菲了，论坛上关于这方面电路的讨论就有不少，当然持不同意见的也大有人在，有人喜欢有人不喜欢其实也很正常，就电路而言未必是最好的（当然也未必最差的），出来的声音也未必都适合各种听觉口味的人群，再就是音响那有什么最高境界啊，都说一山还比一山高啊。就象烧友们说的那有，用性价比高的套件玩出自己比较满意的声音就是值得了，DIY乐趣旨在折腾嘛。 我比较喜欢用套件来折腾，懒得去东家西家淘元件的，一站采购完成省事。今年四月底突然收到烧友雪上飞前辈寄来的金嗓子E-406直刻PCB，说要是有空有兴趣就装起来听听和E-405对比一下，不装就收藏起来吧。在这对热心的雪丄飞前辈一直以来的慷慨和大力的指导帮助表示感谢！其实我早就对E-406有点好奇了，当即要了一套元件，早在“五一”节东西就全部到手了，只是当时工作太忙时间不充裕，断断续续地焊了起来，前后花了一个星期把两块板子焊好后，一直没时间去通电测试丢在那里，就连专门为E-406定做的环牛早在六月初就到手了。目前E-406已经通电出声了，但还有很多的事情要完善安装，比如前级、整体装箱等等，估计还得一个星期才能完成。现在就按平时装机的习惯，先上到手的套件和其它的东西图片。 到手的是打样出来有BUG的PCB，寄给我的时候早就给处理好了，虽然板子有BUG的不足，但PCB品质不错：
贴板元件：

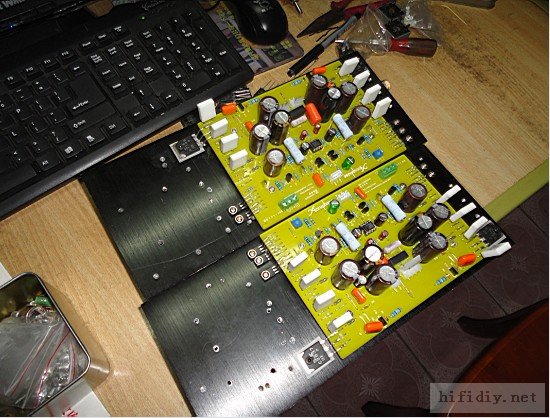

继续上焊接的板子：
电流级电压在板上的丝印是错误的，是+/-59V而不是板上丝印的+/-69V：
#p#分页标题#e#

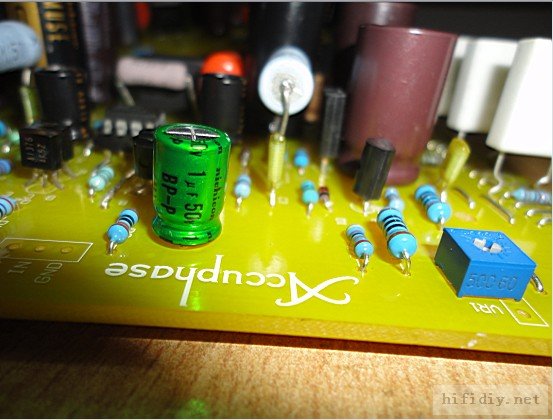

颜色鲜艳漂亮的1uF BP耦合电容，不知大家有什么好的电容推荐：

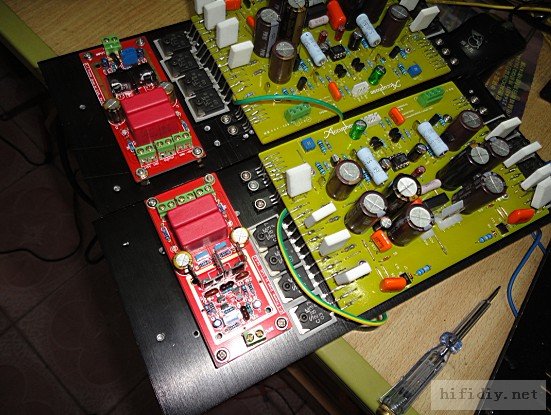

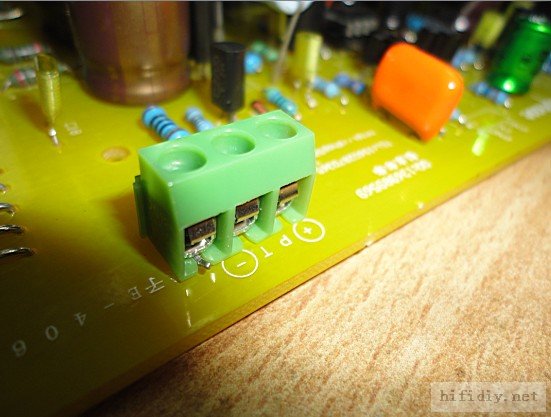

T、P测试点突然想到不如装个接线端子，测试的时候会方便些，可手上就是没有两位的端子，只有三位的，将就着也用上了：  一早出去上班忙碌了一天，回来继续编辑帖子。 我的清风六号机箱装过的电路（套件）有好几套了，前一段时间才把JC-3腾了出来，用来装E-406刚好能装上，散热器也刚好够高。看图（图片上面的JJ就是清风六号机箱）：

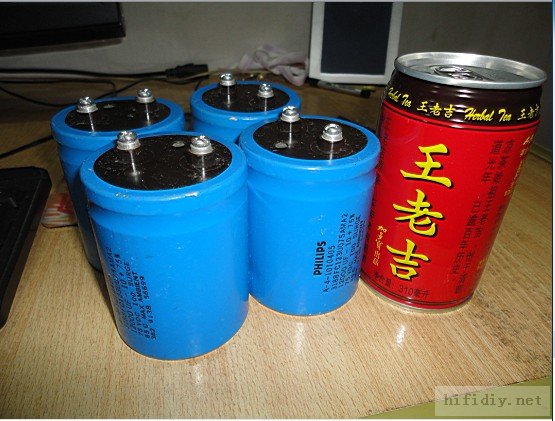

机箱的内高度还不到120mm，看了几款比较喜欢的33000uF 电容高度就有120mm以上，只能放弃。后来淘得4个个子比较矮的菲利普水塘，12000mF 75V，其实容量用于甲乙类功放的滤波够大了，觉得没必要动不动就搞个十万八万那么大的：

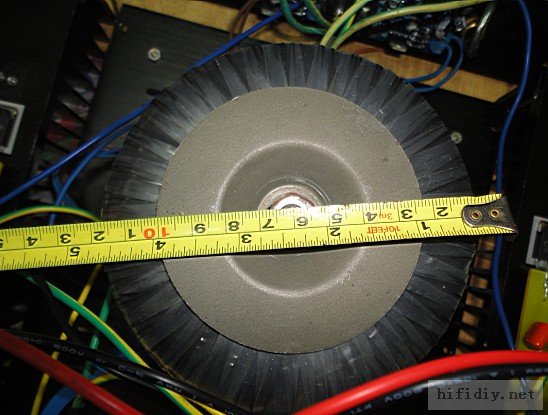

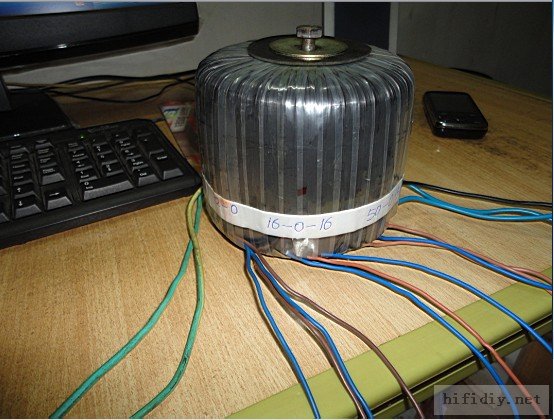

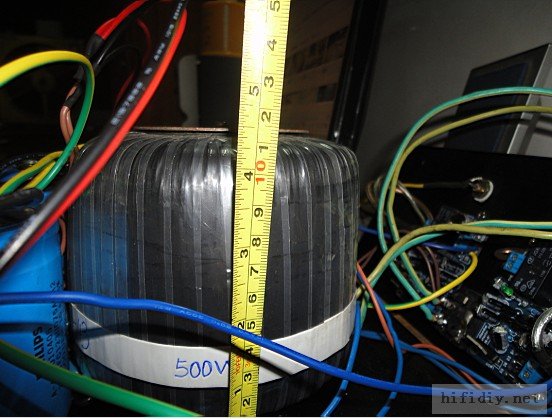

考虑到机箱只有260mm的宽度，定制了一个高个子500W环牛，三围如图片所示：

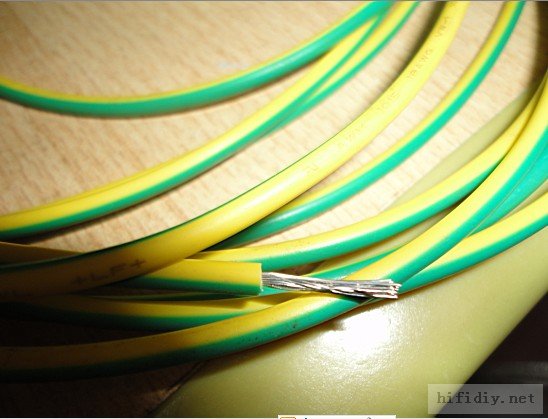

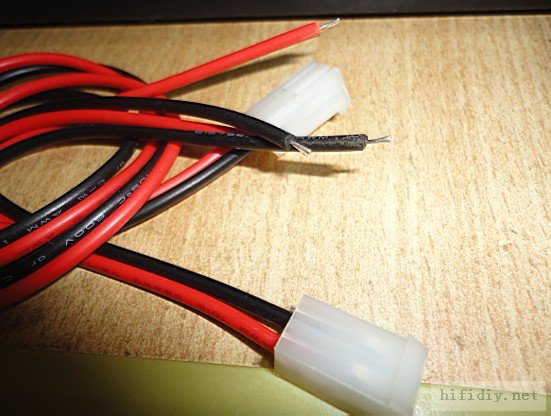

下面是在本地的电子市场里买的电源线和推动级电源插头：   通电测试的时候，牛的初级串了个60W的灯泡，当时没有把输入地连接到电源的地上去，一通电让我迷惑了，灯泡从正常的亮度二、三秒钟暗了下来，说明没有大电流，喇叭保护不正常工作了，一量中点大吃一惊，两个板子分别是五百多和三百多mV的电压！R10和R11这两个5.6K 5W电阻的两端电压，相差甚远，Q10微烫，自己心里实在没底，联系了雪上飞得到了爽快的答复后，赶忙把板子寄给他帮忙看看，几天后答复是板子本来就一切正常的，没有任何问题。纠结就是没有连接地！

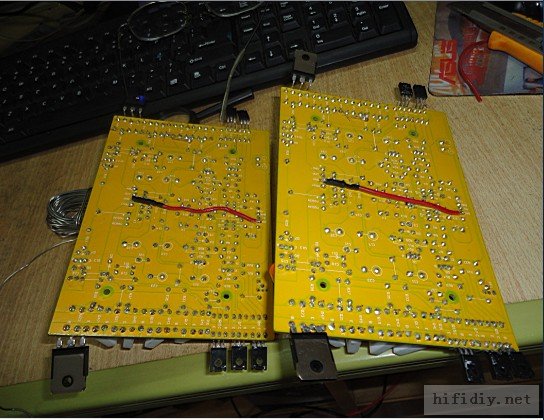

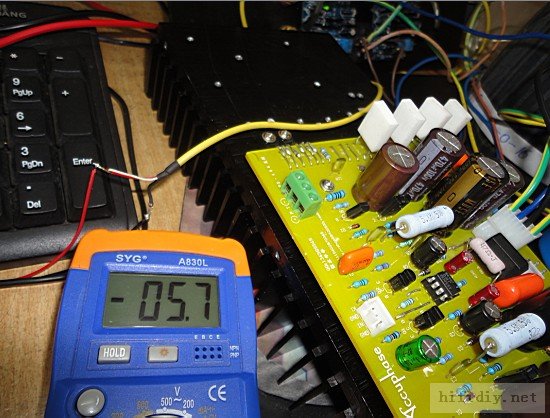

板子回来后我又耍小聪明了，想不就是把输入地和电源的地连起来么？于是干脆在板子后面直接用线连了起来，可是效果还是不满意，中点还是高了：#p#分页标题#e#

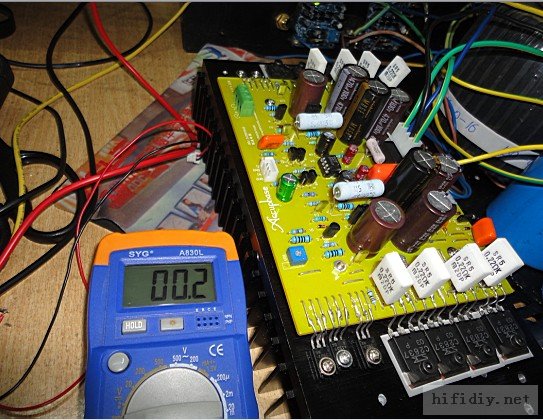

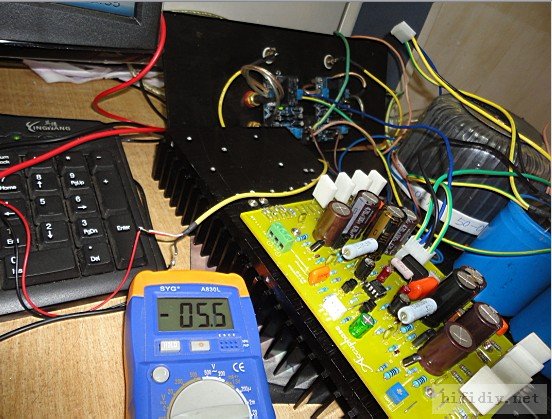

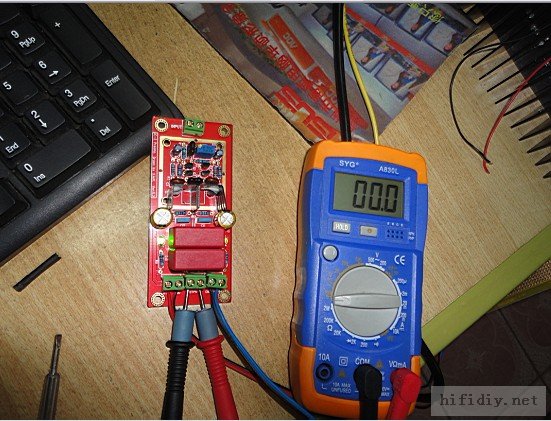

这时想起原机的信号输入是3个端口的，其中2个是地线，从其中的一个端引线连接到变压器的地上去的，莫非我这样接地不行？赶紧专门引出线接在变压器的地上，哈哈——成功了：

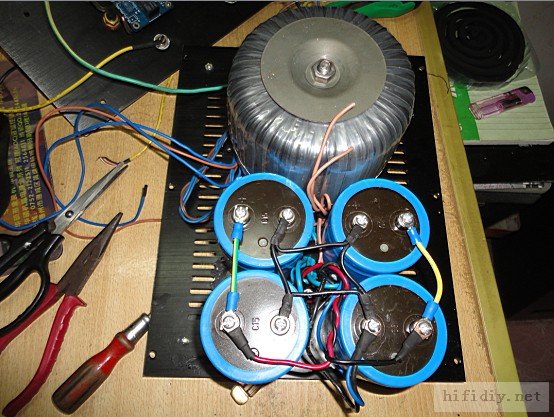

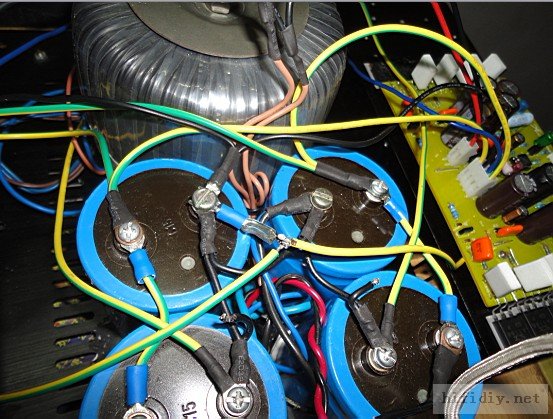

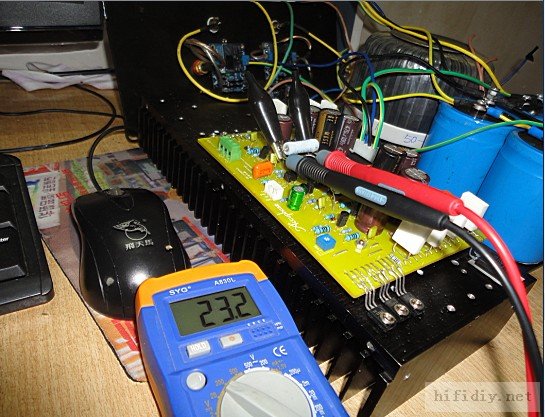

我的机箱散热器300x120x50mm，单管电流现在是20mA，试过调到单管40mA，大音量连续播放几首DJ音乐时，散热器的温度就有45度左右了，这时候的热度和10W的1969差不多。清风六号机箱装E-406，散热器一点都不浪费，发热比E-405热多了。 滤波用的是4个菲利普水塘，机箱面板要装电源开关占了一点位置了，水塘只能不规则地安装下来，当初考虑过电容的4个负极用块覆铜片安装上去，可这样准确度安装就难了，干脆用线把4个地连了起来，成了“#”字型的地了，后来请教了个别烧友说这样容易形成小环路了，最后采纳了大家的意见剪断了下面的一条连线：

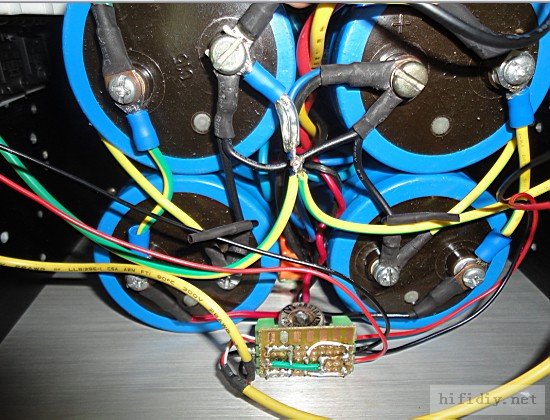

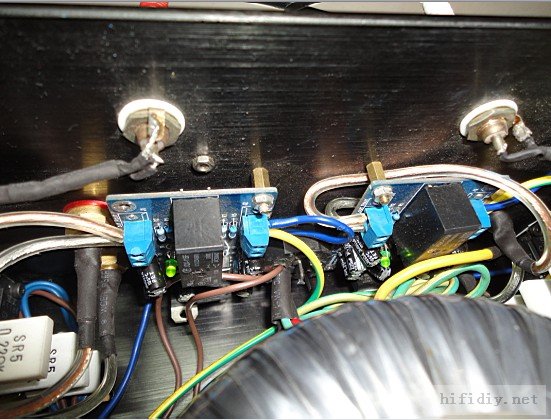

在接输入地试机时，贪图方便分别接在剪断的两个线头上，通电后拔下信号输入，耳朵贴在喇叭上能听到一丝丝的噪音来，我想可能跟接地有一定的关系，就把两个地接在一起换了一个位置，哈哈，这样再贴到喇叭上，就象没开机一样了：

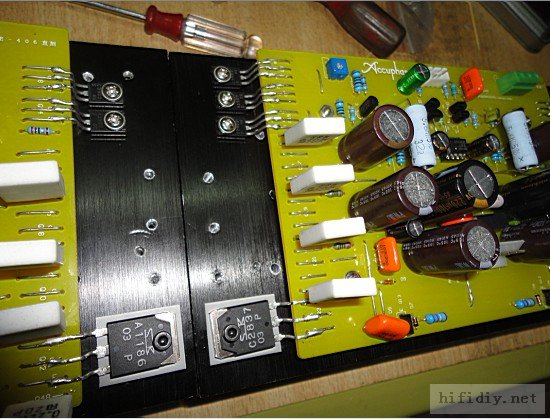

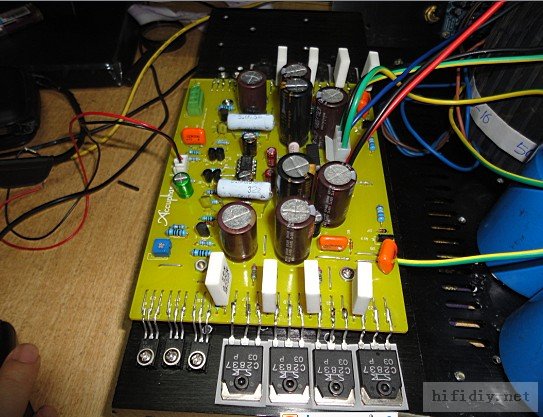

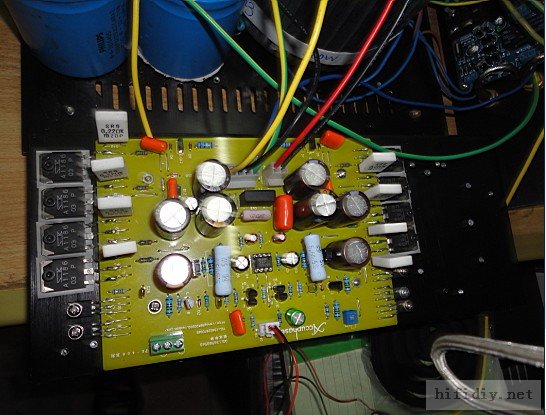

板子上齐了大管后，就是养眼：

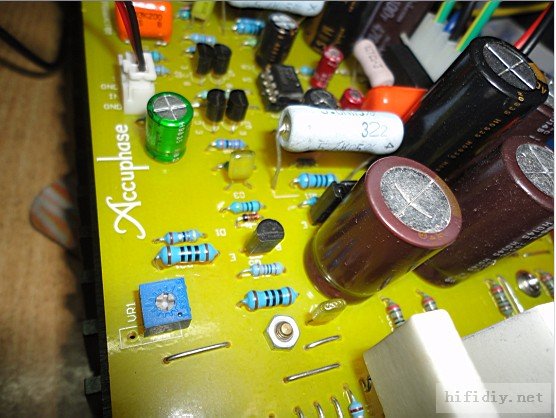

 套件里的那个50欧可调电阻，看起来漂亮也好安装，但这是个一圈可调，调起来太过灵敏了，很难掌握精确度，下来装这种电阻的兄弟可要小心了，我差点就因为这个放烟花了。再就是建议出套件的换成多圈的电阻好些，顾及下新手们：

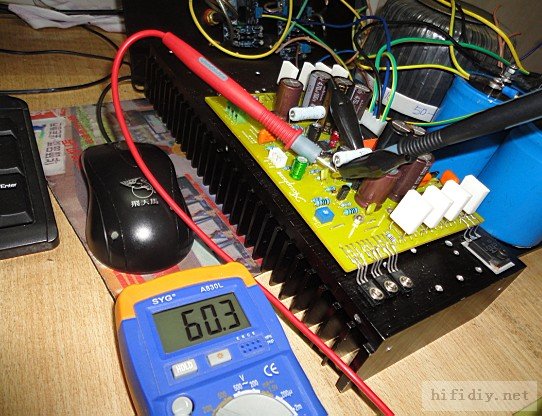

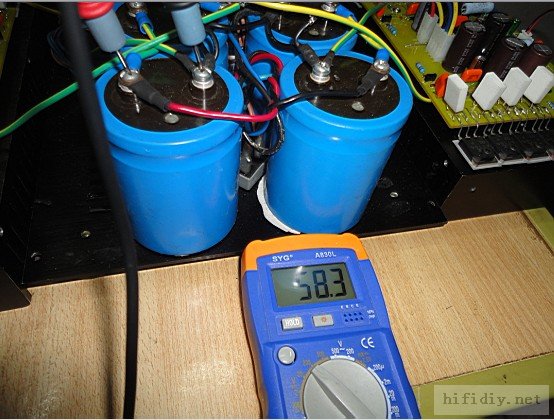

目前上的电流级电压是DC58V，推动级电压是AC51V还不到，现在市电比较低，看来市电最高的时候，也不容易超过DC63V和AC55V了，安心使用。

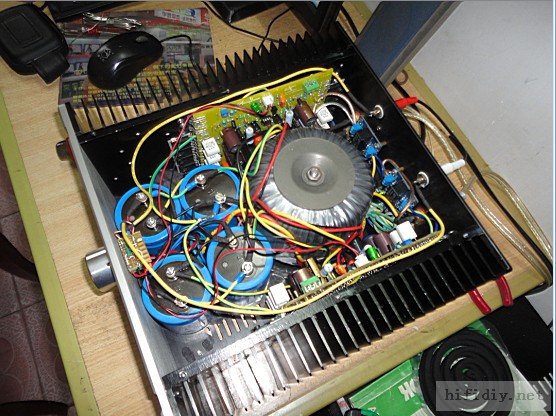

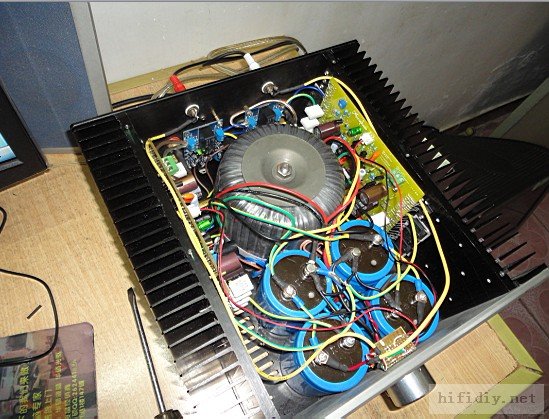

原打算加装老刘的JC-2前级，可他这段时间缺三极管了，考虑到周六、日约几个烧友一起盲听PK，所以就先临时装箱，里面的连线有待整理：

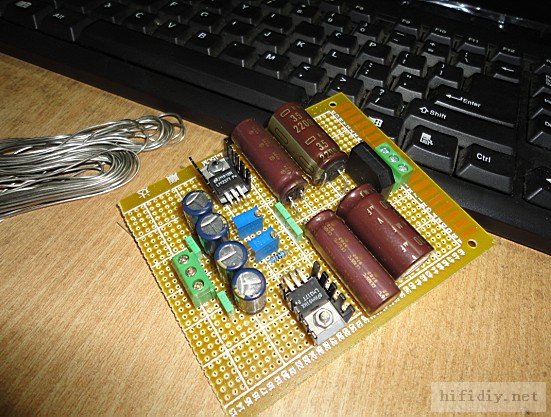

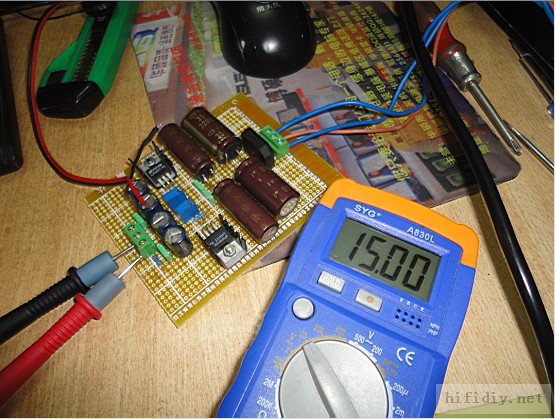

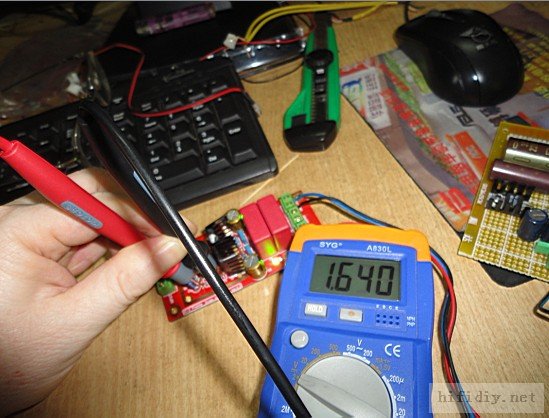

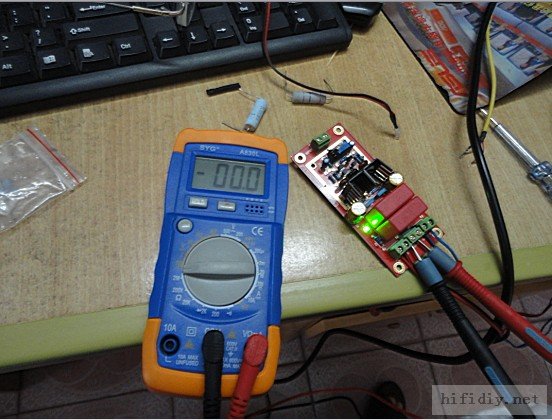

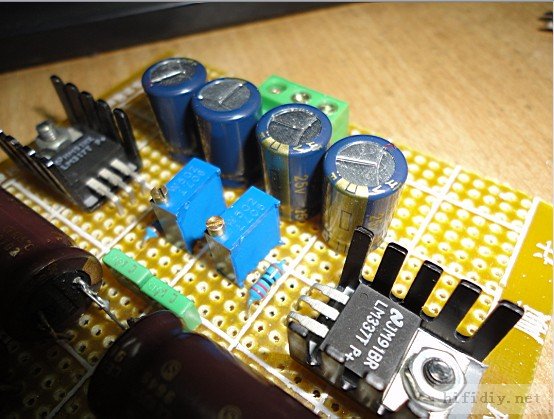

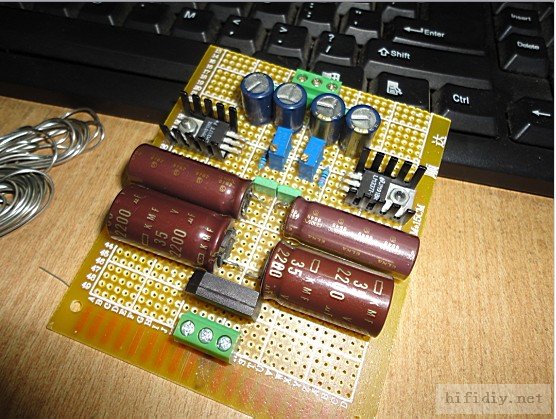

装箱后感觉声音又变化了，低音更重了，有点点过了的感觉，这一来清晰度好像还比如装箱前好，是因为加装了电位器？是心里作用？恳请高手指点！下面是电位器的连接，电位器是50K的：  机箱高度有限，还想装JC-2前级，可电源板安装是个问题，思来想去还是决定自己搞个洞洞板的电源板，把电容卧装这样高度不就矮多了？哈哈，想不到第一次焊洞洞板居然还成功了，当然还多得老刘的耐心指导：    前面滤波用了2个2200uF 和2个1200uF电容，后面用了4个470uF，取样电阻是220欧，2个可调电阻采纳老刘的意见将1K换成了5K的，只调了几圈就轻松把电压稳稳地调在DC15V上：  继续！ 前级还是JC-2，老刘的板子，去年八月份就装过了：http://bbs.hifidiy.net/viewthread.php?tid=391562。现在装起来就轻车熟路了，调试好了两个板子的电流和中点，满意：

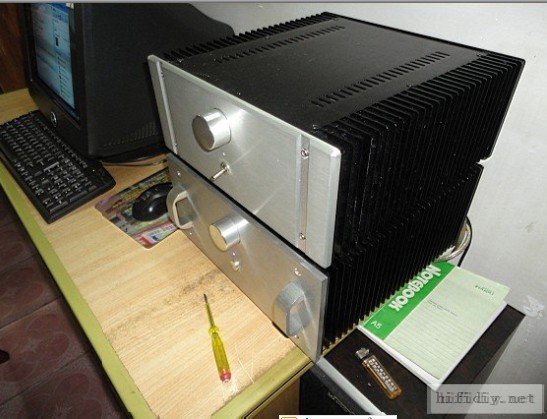

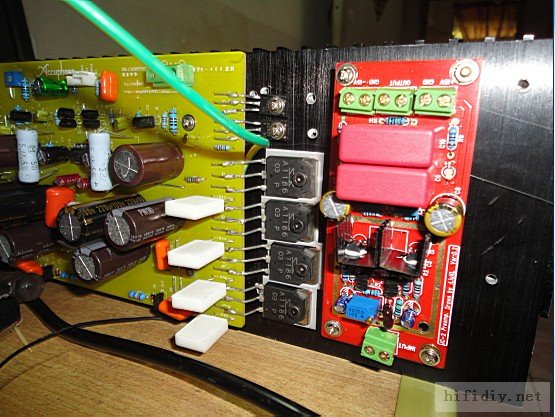

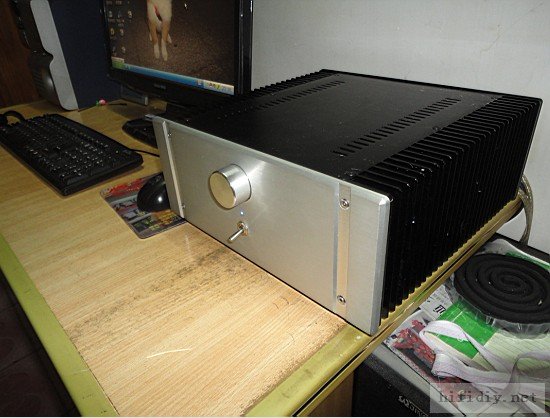

  把前级板子安装固定在散热器上后就是养眼：   老刘在多次试验后建议我在反馈2K电阻上并了个223p电容，高音和清晰度有了明显的提高，在这里建议大家不妨也试试，用多大的电容就根据自己的喜好了：  谢谢楼上几位的关注，向大家汇报下，我的E-406已经正常在家服役了，上交了完成的作业了  ：
