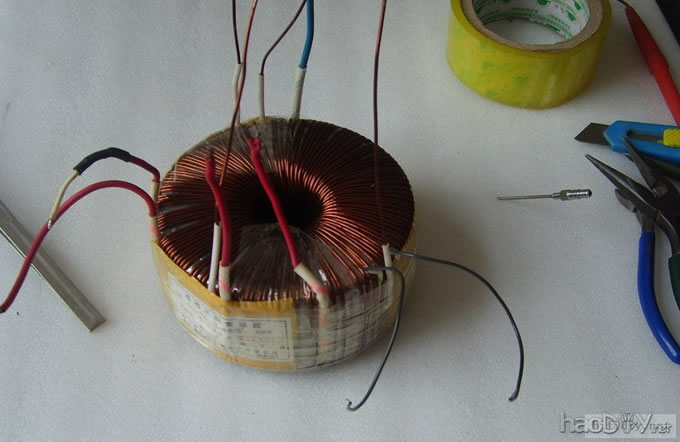

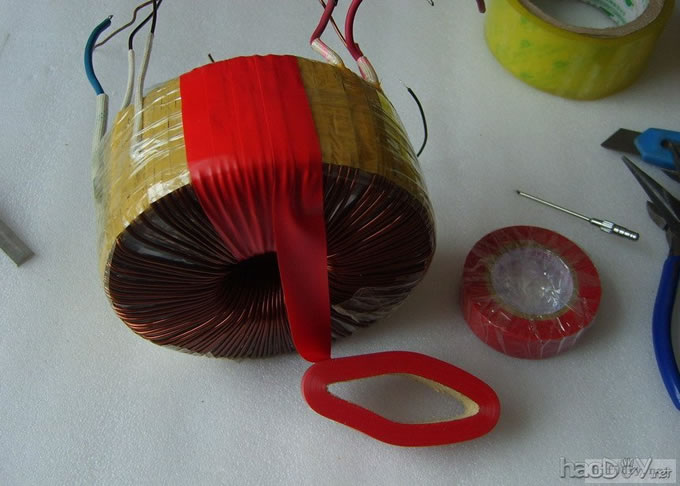

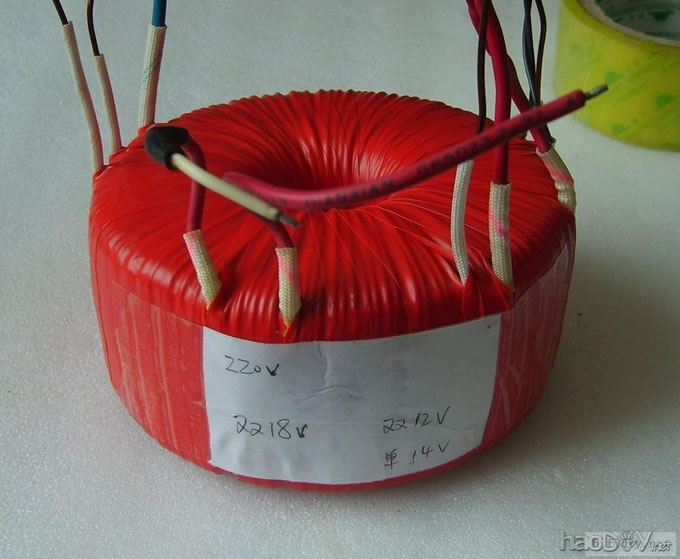

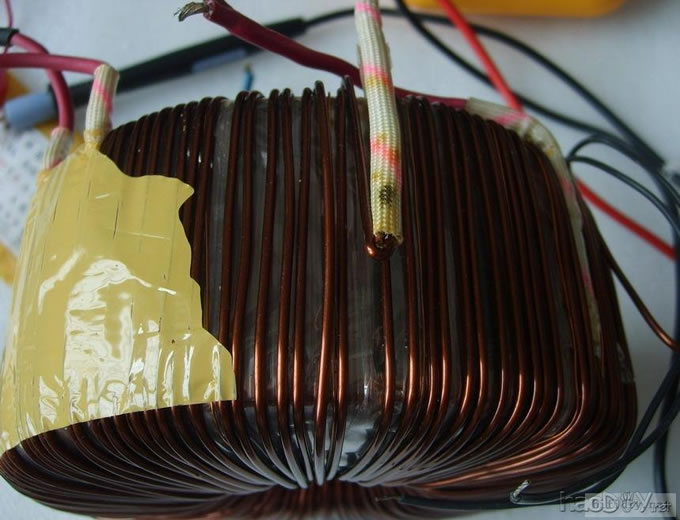

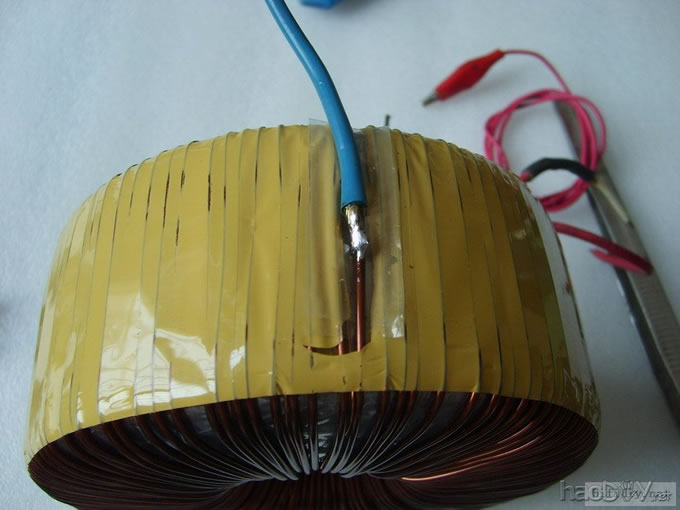

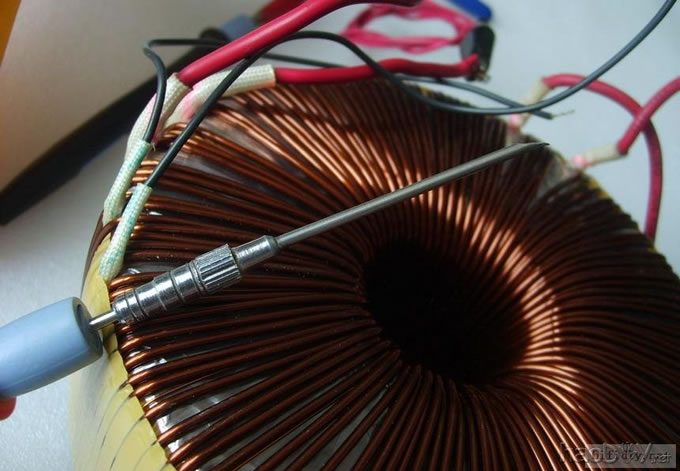

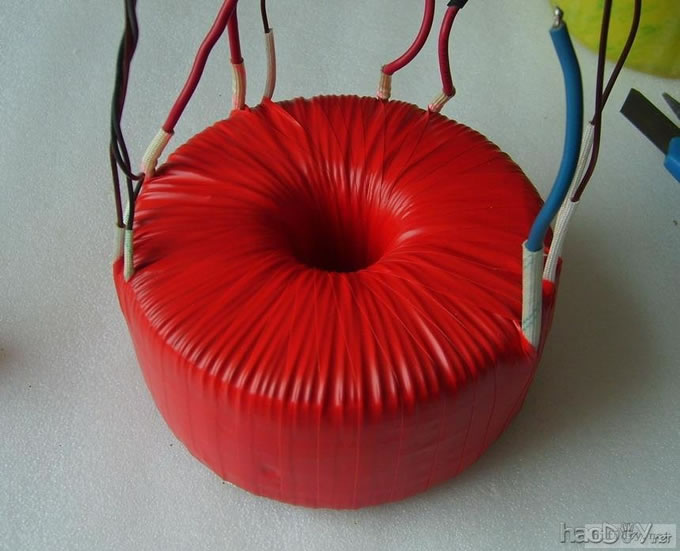

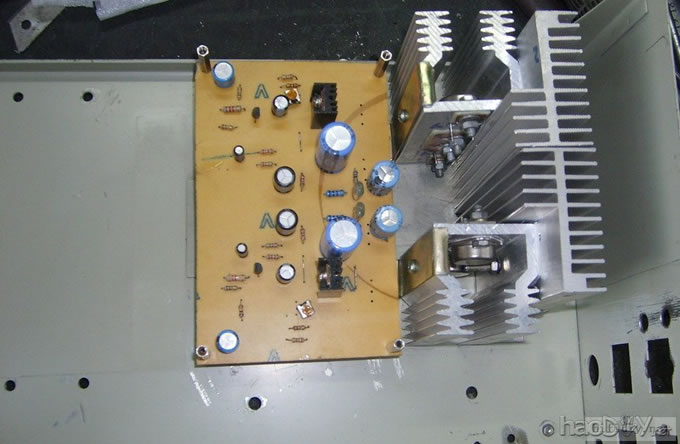

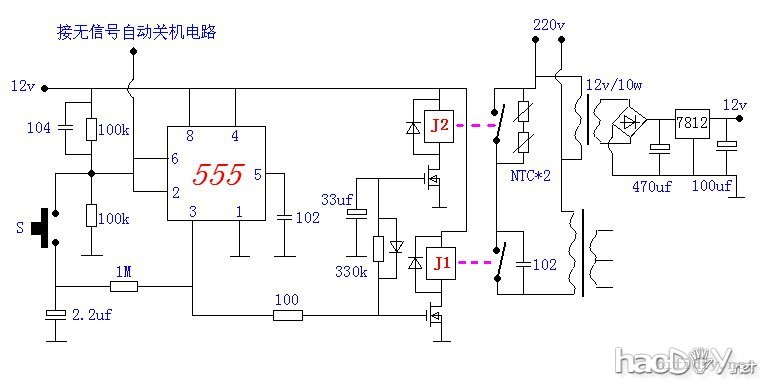

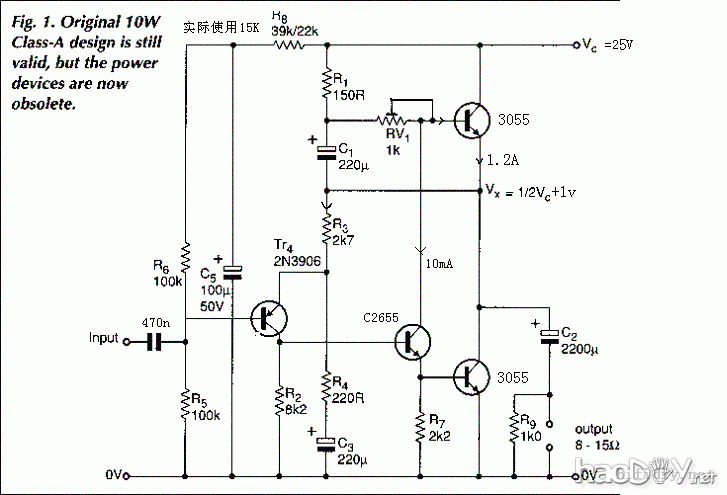

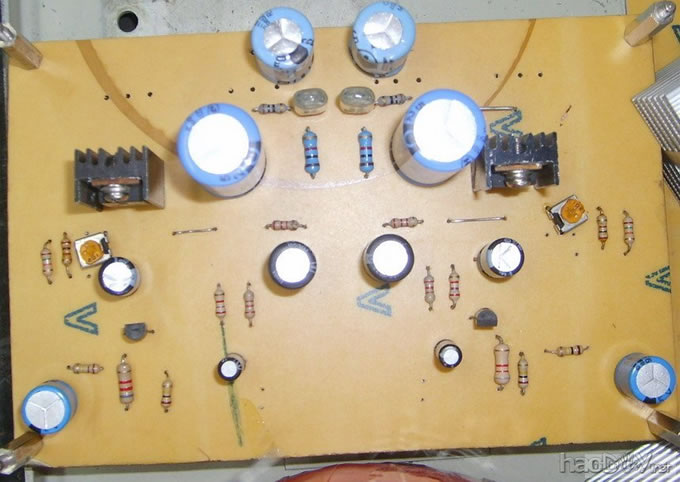

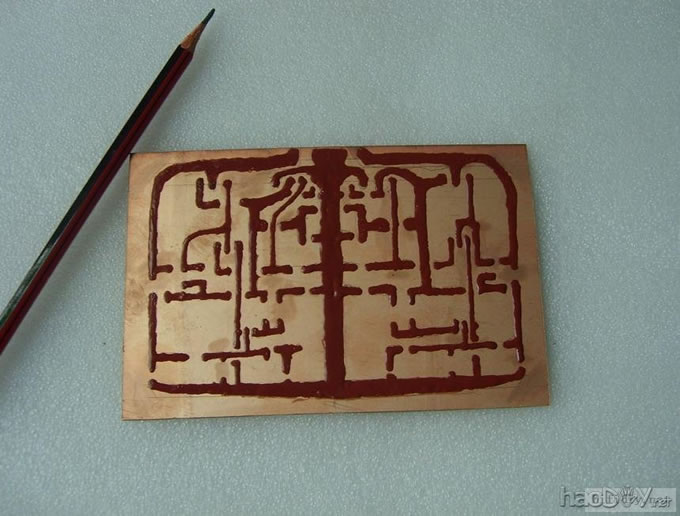

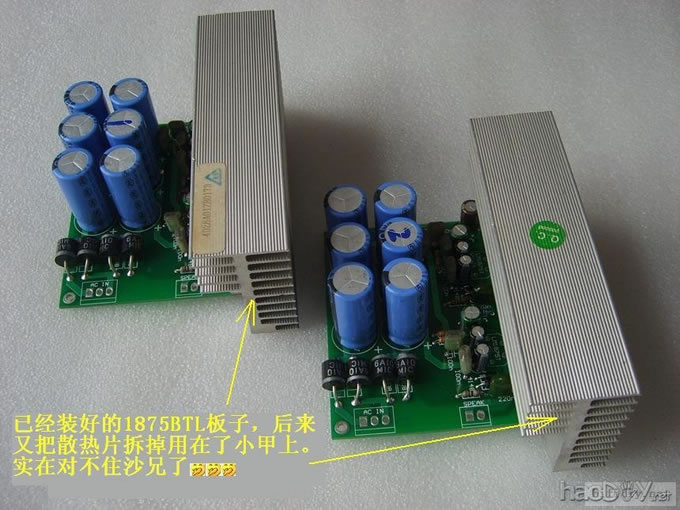

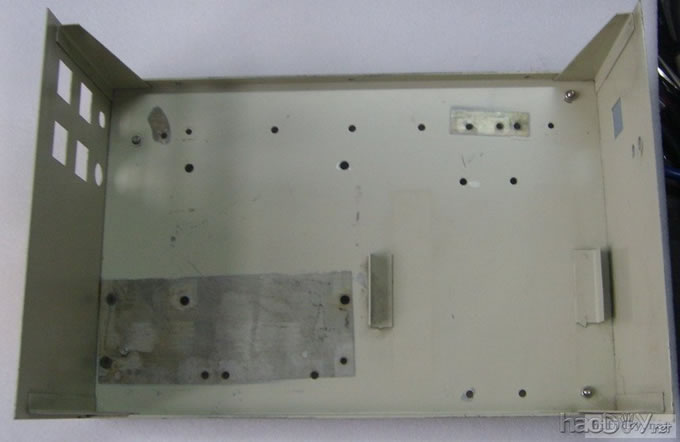

 来个细节！用针头找穴道还是优点很多的，首先就是创伤小。只需要扎破线圈绝缘层就能方便得到此处电压值。。。。  好幸运，这只变压器基本上是2匝1v，从起点查大约36匝就能找到双18v的中点位置。。。引出“地线”（失误！当时只是用于1875，所有做成3线的了。真不如改成4线的）  同理从中点再往后查约36匝就找到双18v的另一个抽头。。。截断引出线头  双12v的就不介绍了。下图就是所有绕组改造完毕的样子，只不过双12v我是直接线圈引出，并且做成了4线的  原来的衣裳已经被我强行撕破了  再给它换一件新的。。据zheng1 郑兄说过用电工胶带也可以做衣裳的。这就好办了！现成的胶带把纸芯去掉捏瘪了，好从环牛洞里穿过去 还别说比原来的还漂亮  最后做上标记。。心里要清楚哪几根是双18v的，哪几根是双12v的  我靠，都到第二页了。起个大早占位先  不按套路已经开始了。。 先从机箱下手，但是做的却是后级板子的工作 就是这个ups机壳 看看内部空间，大致规划一下安装方案  制板开始了：老办法，先铅笔，后油漆。由于一直找不到合适的油漆描绘工具，所有做出来的板子  再硬一次头皮！只管上电路图参考的这个。向这个图的作者表示忠心的感谢！    打孔安装元件就略了，直接看成品  后级功放管 3055 打算延长线引出，方便制作和散热。散热片原来是用在ic功放上的，也拆了  拆下来的散热片配合3055使用的  这是后级整体效果。。  好了，后级位置已经确定，可以根据散热片位置安排散热风扇的定位了，也就是后面板的基本模式 继续。。。开机缓冲电路图如下，延时大约6秒左右  制作过程和以前的一样，直接看成品  调试过程中，发现下图的4个热敏电阻用两个比较合适 (责任编辑：admin) |
