DX AMP 功放装机报道,Yeah!!!(2)

时间:2012-09-21 09:53来源:hifidiy.net论坛 作者:ary 点击:
实际操作过程如下: 备料,呵呵 下载 (53.92 KB) 2007-12-28 13:01 别小看这个破烙铁,边上湿绵上一擦可是蹭亮蹭亮的耶 下载 (66.58 KB) 2007-12-28 13:01 先焊电阻,抓紧时间,全部一起上!插的时候参照另一片PCB


实际操作过程如下:

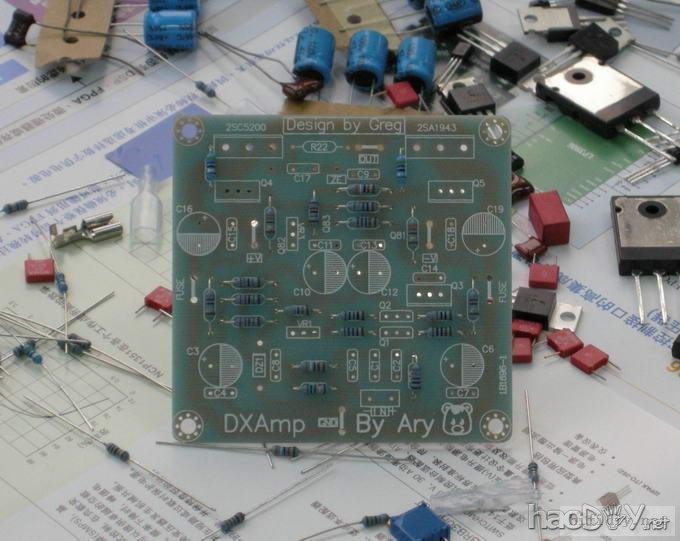

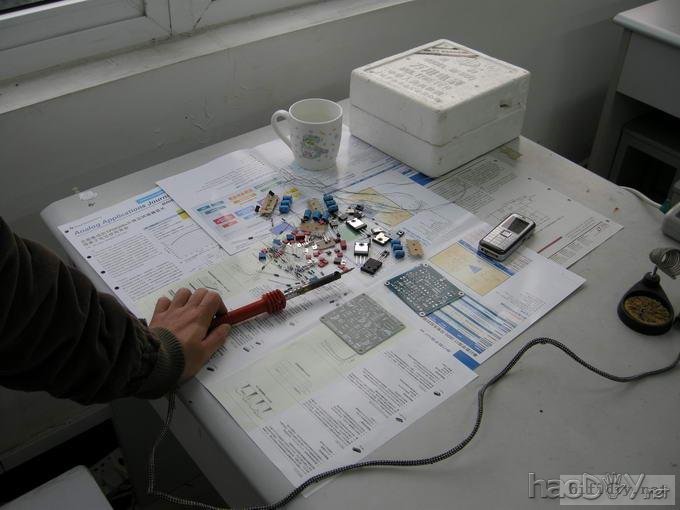

备料,呵呵

DX AMP 功放装机报道,Yeah!!!

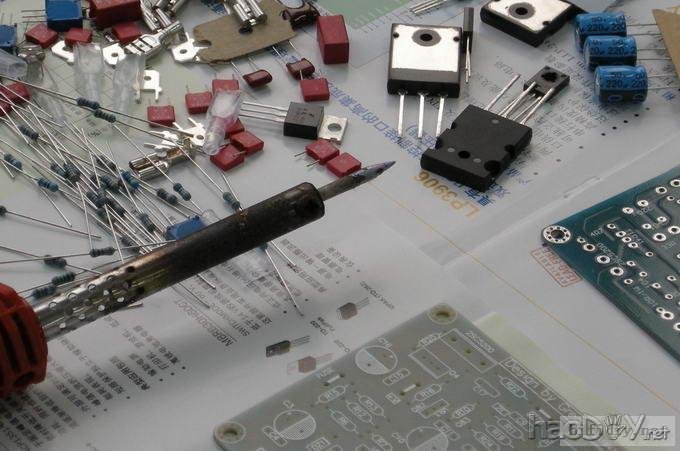

别小看这个破烙铁,边上湿绵上一擦可是蹭亮蹭亮的耶
DX AMP 功放装机报道,Yeah!!!

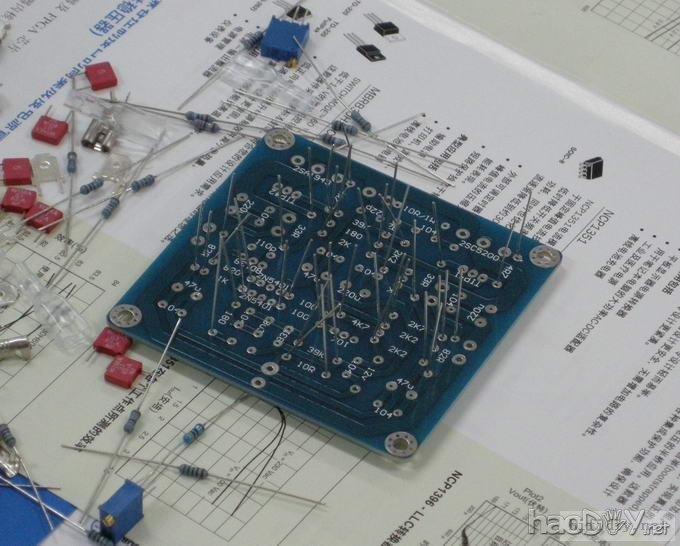

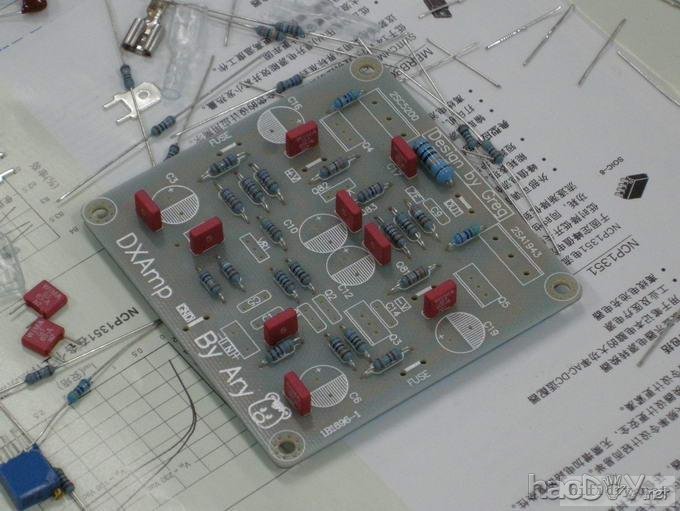

先焊电阻,抓紧时间,全部一起上!插的时候参照另一片PCB板背面的元件值,一次性完成操作
DX AMP 功放装机报道,Yeah!!!

DX AMP 功放装机报道,Yeah!!!


找张硬纸盖在上面,压住翻个儿,可防止电阻在翻面过程中掉下来,呵呵
DX AMP 功放装机报道,Yeah!!!


焊完电阻再焊小电容
DX AMP 功放装机报道,Yeah!!!

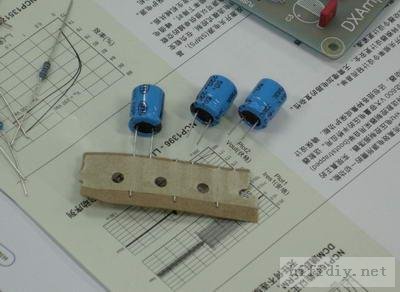

完了再焊高个儿电容,这里须注意一下,现行用的电容多为排带电容,弄下来的时候我身边有人会硬拔!危险!会损坏电容引脚在里面的连接固化度,否则伤到我好不容易找来的江海电容,那可罪大莫及了!我推荐用剪线钳剪下来,如图所示
DX AMP 功放装机报道,Yeah!!!


最后焊晶体管(二极管按高度来讲,可以 跟电阻一起焊,不过因其脚硬,后焊也是很容易的。随个人爱好即可)

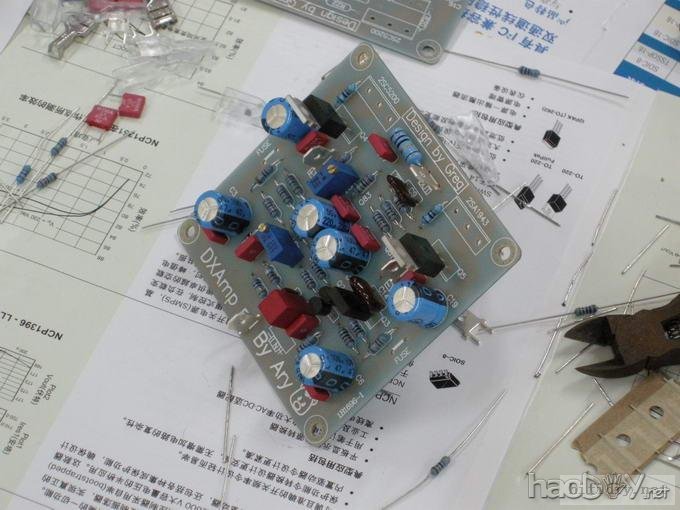

几近成功了。

DX AMP 功放装机报道,Yeah!!!

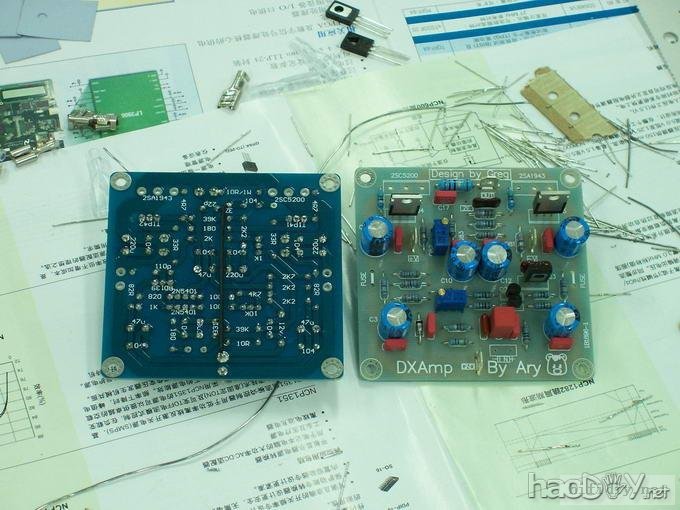

再完成另外一声道,集合!立正!稍息!
DX AMP 功放装机报道,Yeah!!!




3楼:测试及听音报告,图图

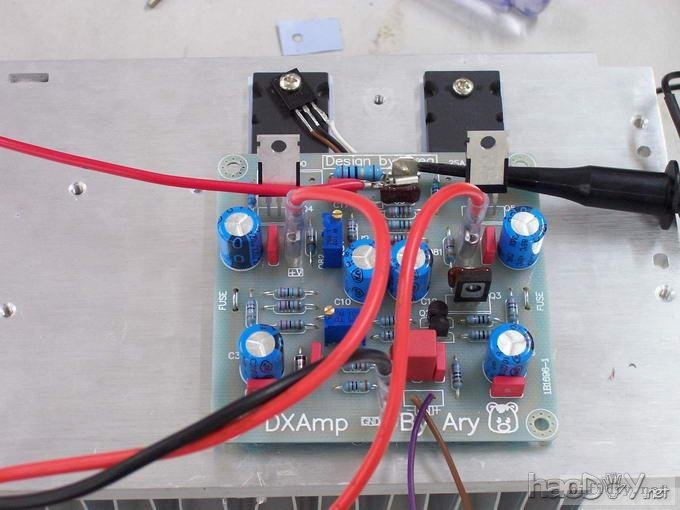

装好后先不急着听音,先测试几个波形看看正常不正常。接一个10ohm/100W的假负载,上电,输入接函数信号发生器,输出再并接20M示波器。好的设备都在本部(不敢在那里测,怕领导)DX AMP 功放装机报道,Yeah!!!
DX AMP 功放装机报道,Yeah!!!

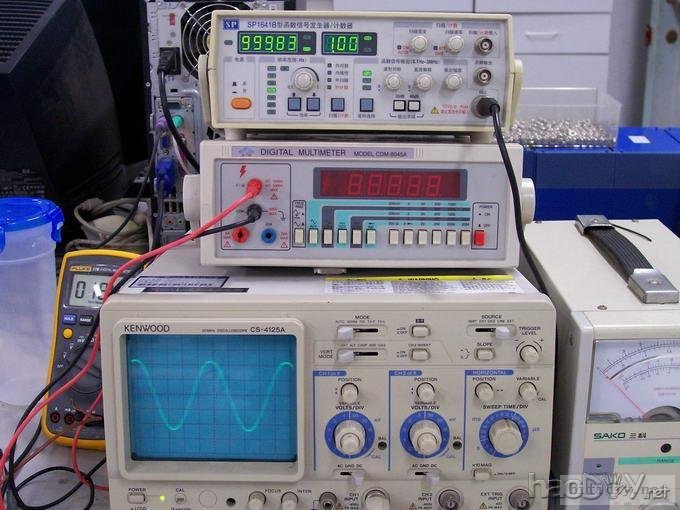

先测1K波形如图:
DX AMP 功放装机报道,Yeah!!!
