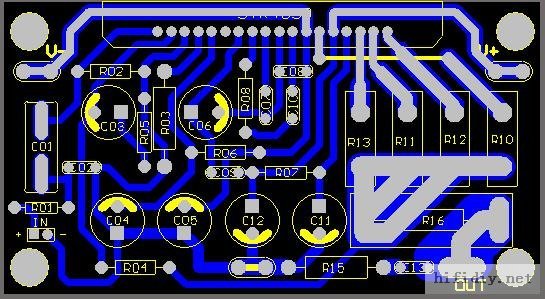

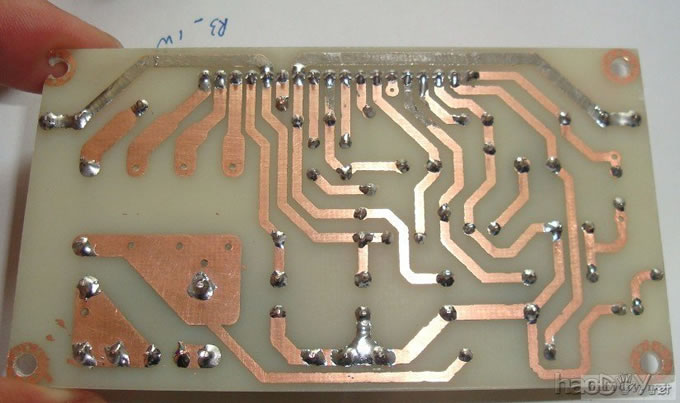

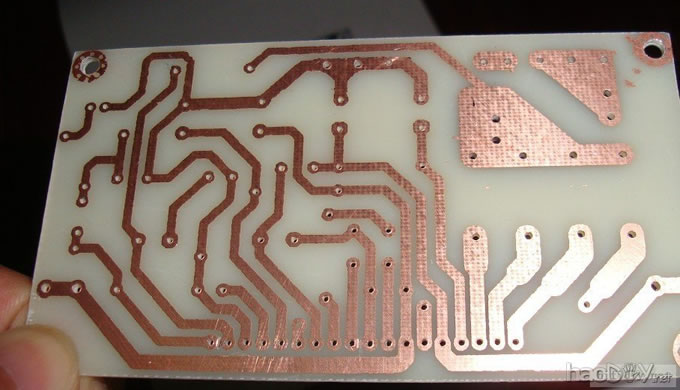

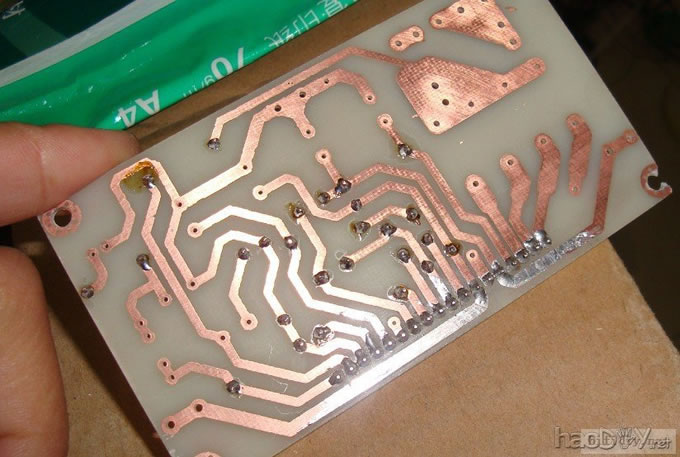

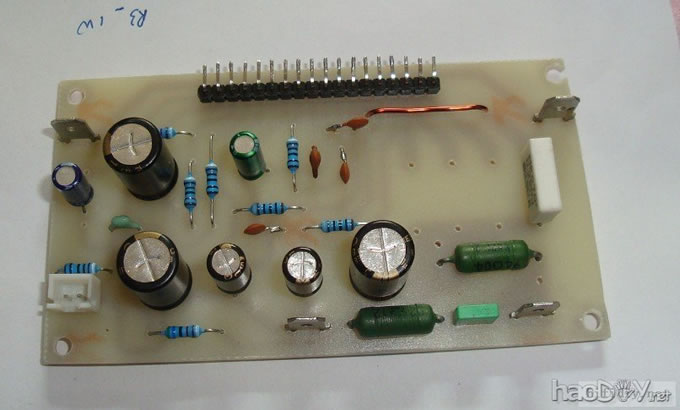

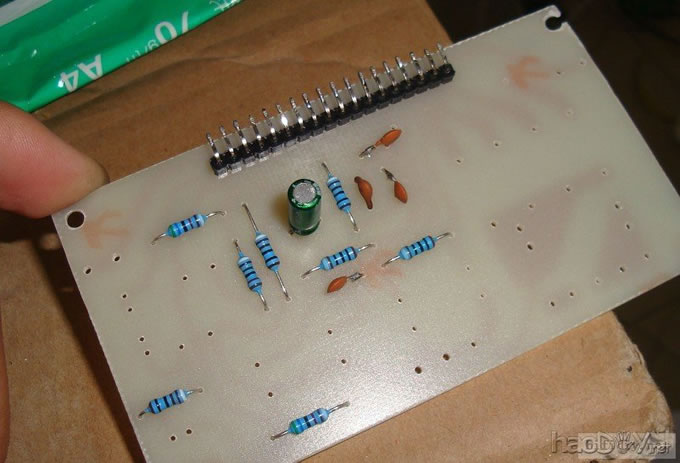

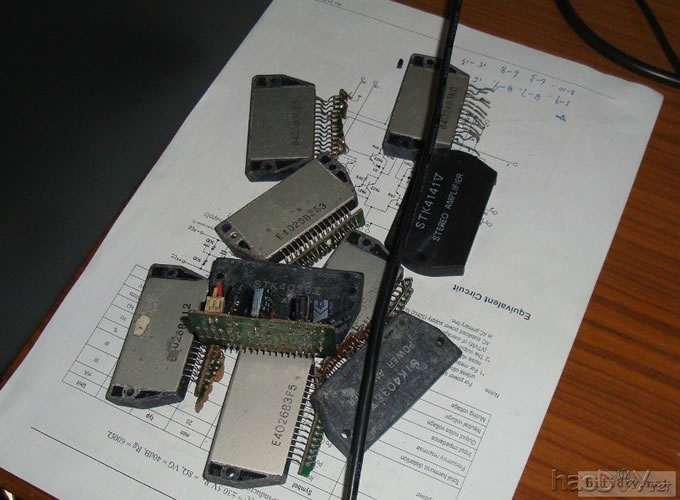

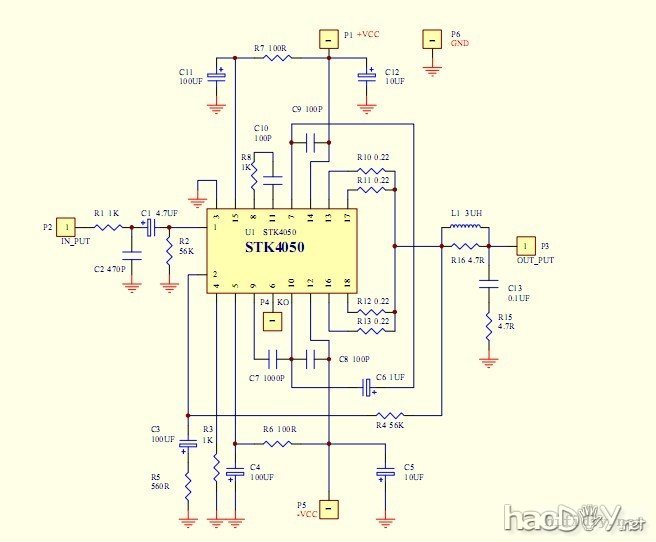

前几天，收了一此 厚膜，挺喜欢厚膜的，调试简单，失真小，功率大。真是不错的选择。但是买到后厚膜，全是没有带电路板的，还不知道好坏。 这不，今天就准备做了一块 STK 40XX 系列的 测试板，测试一堆，厚膜的好坏。  首选，做板，需要先要知道，厚膜的外围电路。去网上找一份三洋 STK 4050 系列的原理图，照画了一下。  然后就是画板 用 99SE 画了一个，仿照 周老板卖的 PCB 板，  有朋友有兴趣，按照上图，就可以画出PCB 板。 接下来，就是制作 过程就不拍照了。直接 PASS 这是成品。  好了，废话不多说了， 安装与清洗。

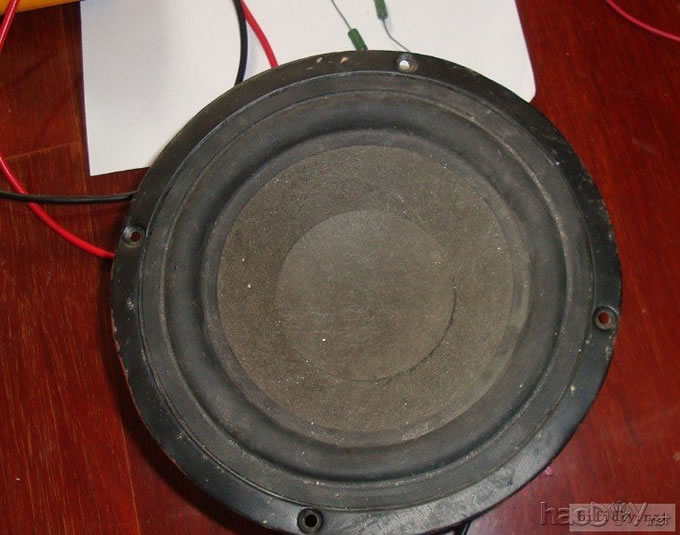

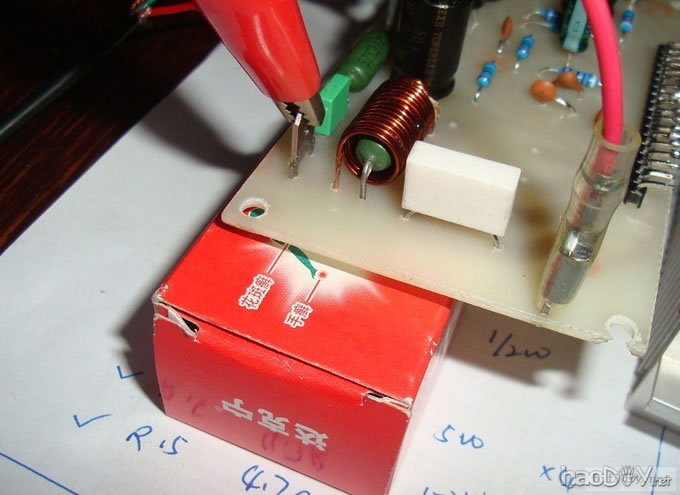

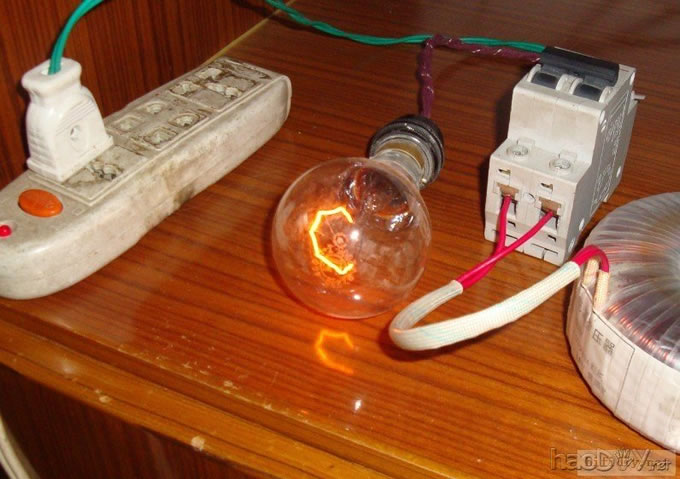

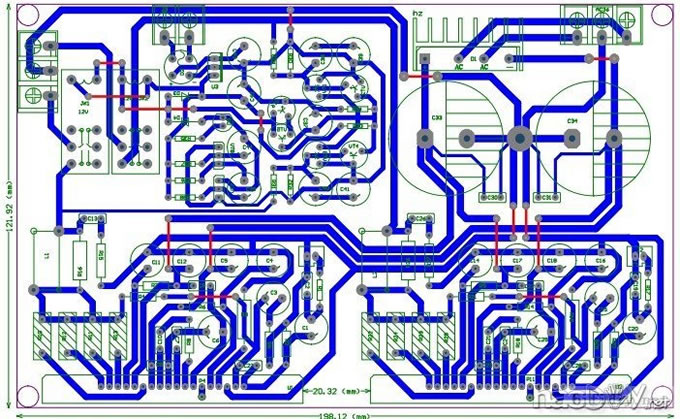

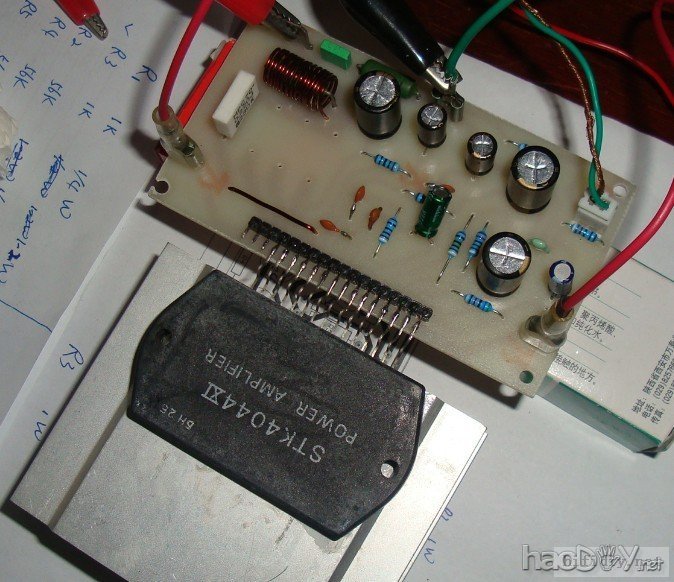

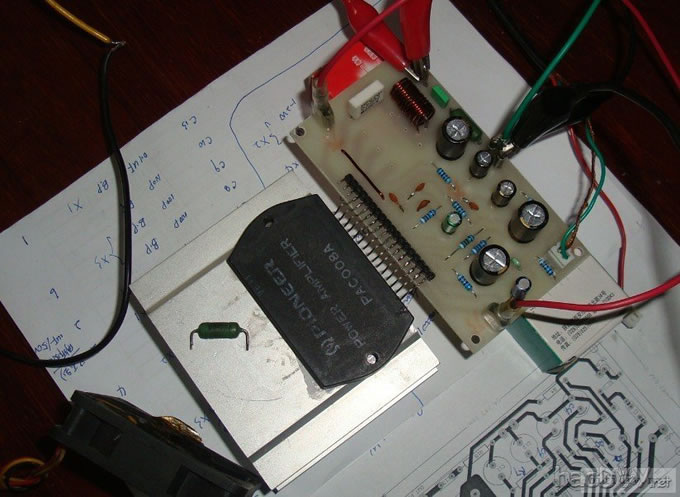

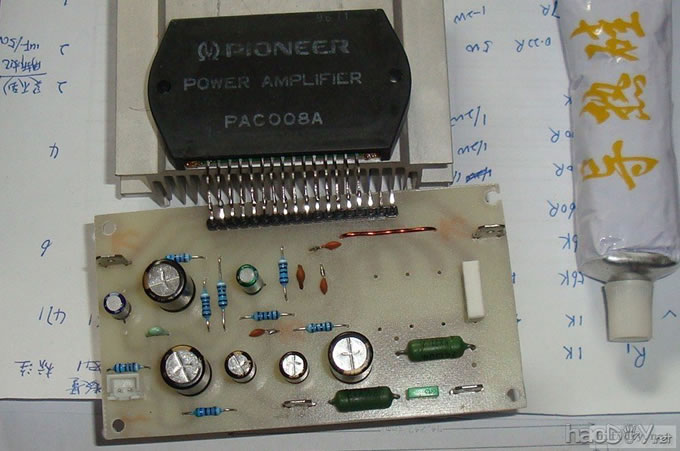

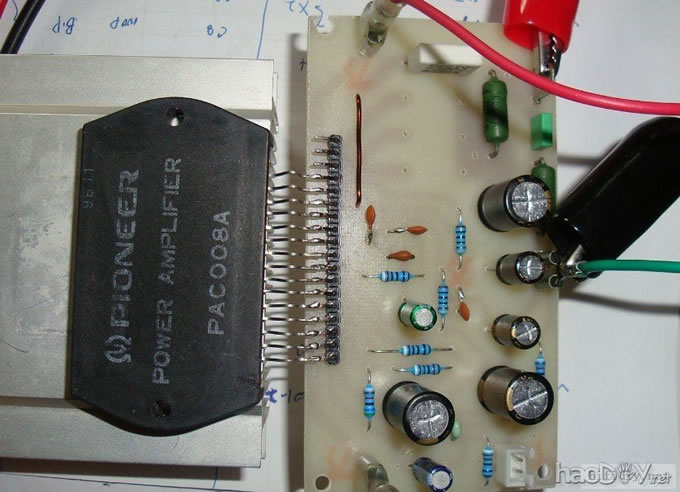

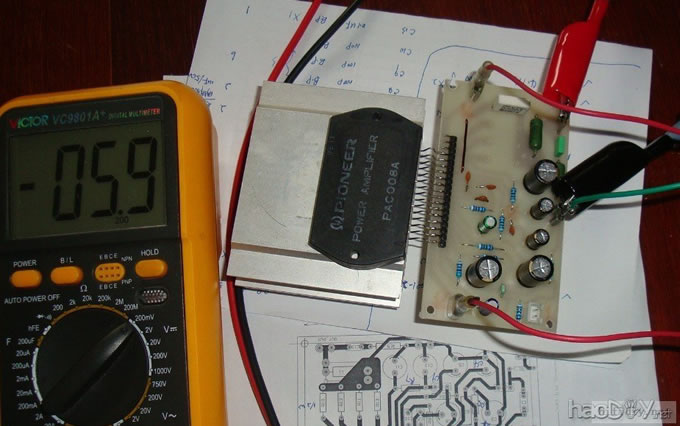

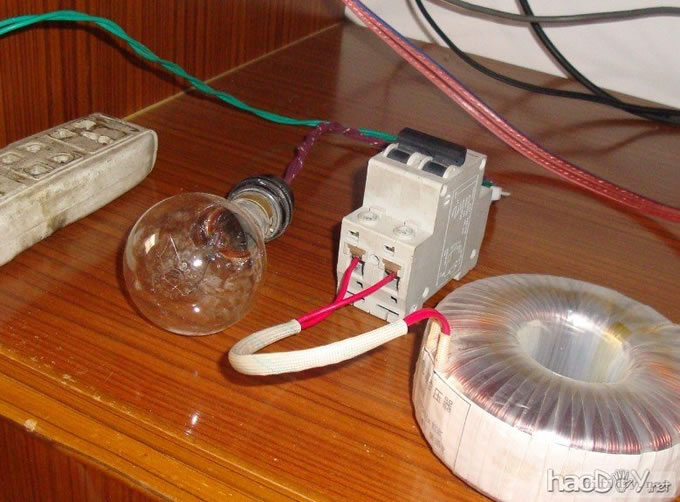

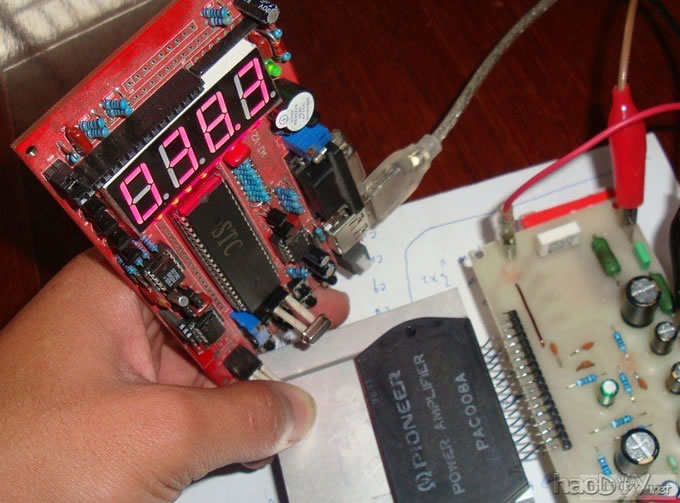

到了，这一步骤，已经完成，测试板的，安装，首先测试的，先锋的，PAC008A 也就是，STK 4044II 系列，区别就是公司不一样， 功率 100W THD 0.018% 推荐电压 ±51V 实际的测试板，我把 放大倍数，改小了，把原来。560R 改成 1.2K 安全一点，不需要那么大。嘿嘿。  接下来 弄一个保护。在变压器，初级，串一个 40W 白织灯泡，还没到，过年呢，要防止 烟花之类的意外发生，嘿嘿。  上电 等待 几秒后，用用手触膜，散热器，温度与厚膜温度，不烫手，用万表测试 中点电压。-0.59mV 在允许值之内，   接上音源，PC 声卡输入，咱老百性，没米，买专用的，设备，将就用吧，接下来，带上负载 一个，拉圾喇叭，不过还会响的。  这时，从喇叭从传出，悦耳的歌声，听了一会，接上自己HIFI 音箱，享受一翻咯。 把音量调 1/3 不然，功率太大，容易出事故。 享受一段时间后，然后拿来，我的 DIY 单片机，实验板，PCB是，我的一位王老师，开板送的，元件自己配来，程序自己拉一段，测温程序，  输出，电阻 4.7R 有些烧黑了，没有烧坏，由于，没有焊上，电感，所致，功率增加后，就。。。。。。%￥……%￥……——*（）——%……——*   焊上，电感 ，咱测试继续，哈哈。 这时，开到 1/2 时也没看到青烟。- -！ 在测试中，发现了一个，好玩的事，就是，初线串负载 40W 的灯炮，随着，功率，一大 一小，灯炮，一亮一暗，声音的，一高 一低，亮度不一，如果，换一个小一点 灯泡，装到机机里面。也是蛮好看的。 到此，这块厚膜，应该没有什么其他问题了。总体，感觉厚膜很不错。这块厚膜，被我开过壳，换过全部引脚，本以来，不能用了，没想到，还出好声。  有些，说得不对的地方，希望大侠们，纠正。   回复：fs小志 好的，OK。现在已经板已经画得差不多。还得再观查几天。想做的更好一些。。 我联系了位，刻板的。商家，他是以，1CM 0.1元算的。 12.192CM*19.812CM*0.1=24.1元。 因为是刻板，不上绿油的。如果，要板的朋友，我发打印，安装图纸的。不会装错的。 附上今天更新 PCB 。增加了，桥的散热器。这个系列的，功率比较大。  (责任编辑：admin) |
