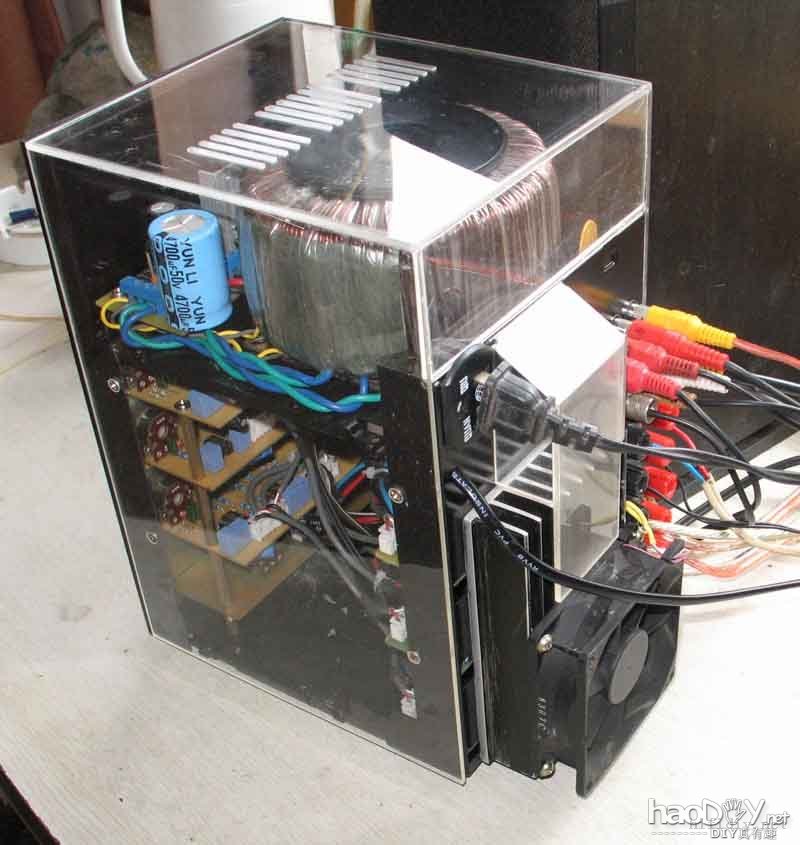

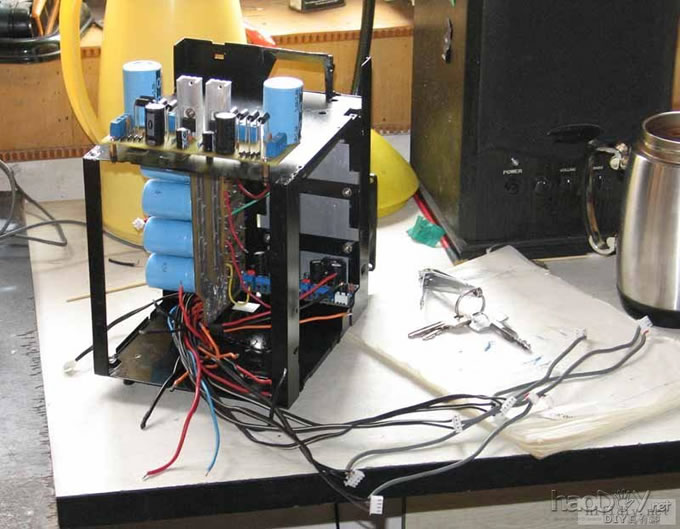

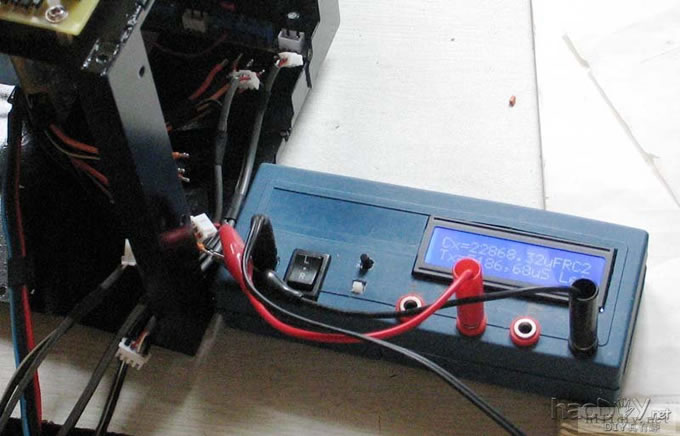

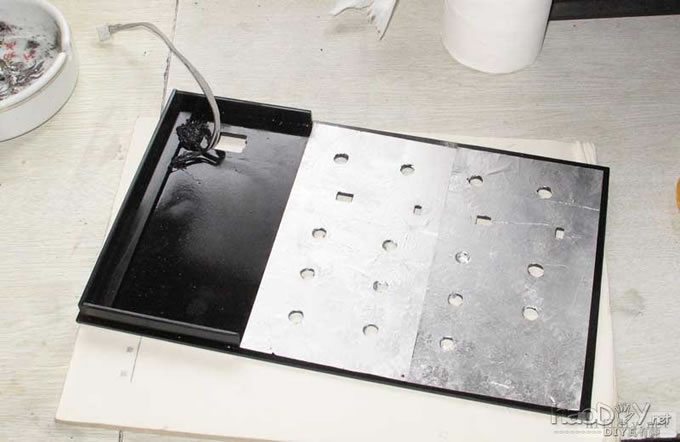

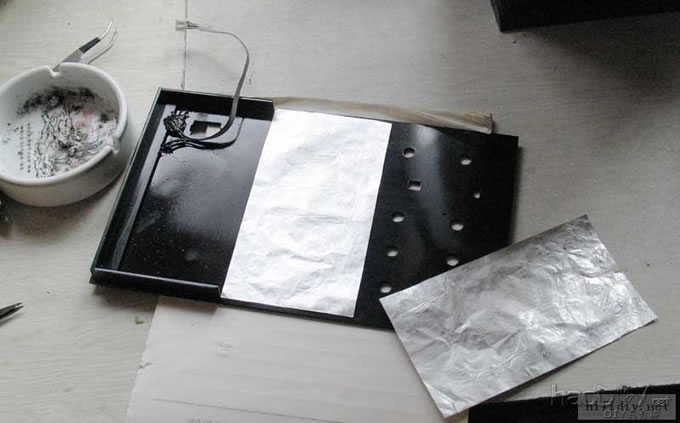

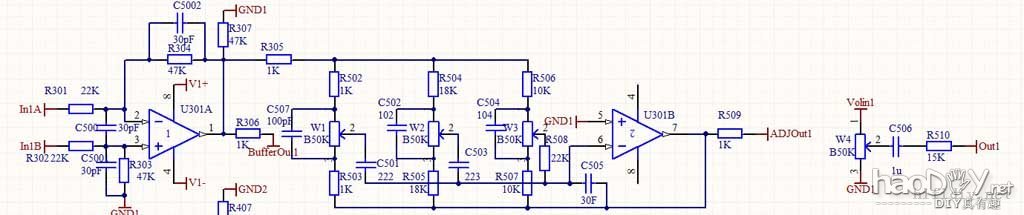

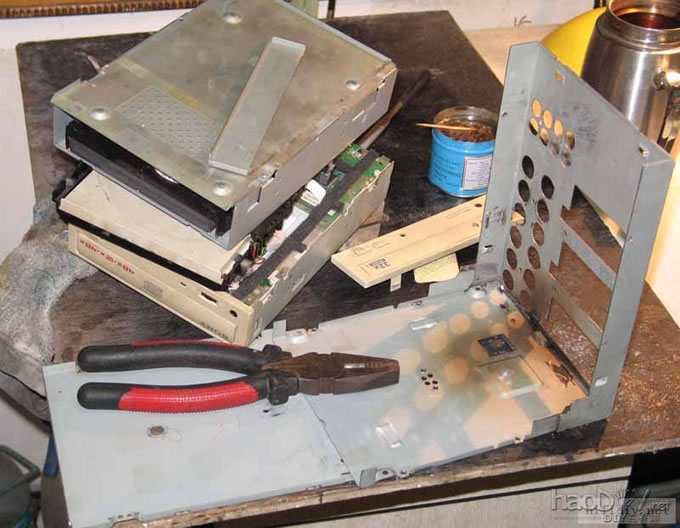

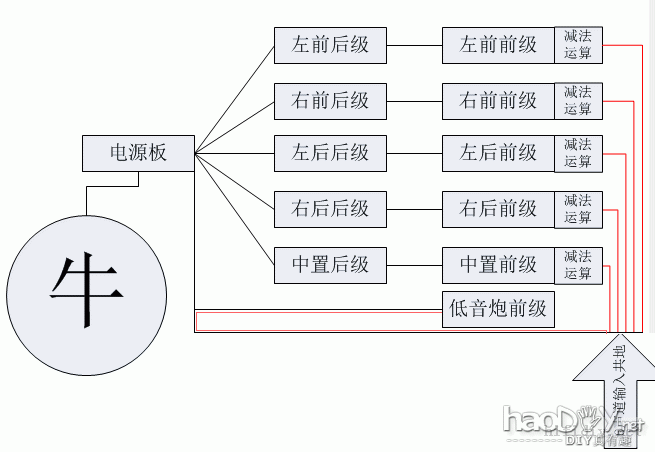

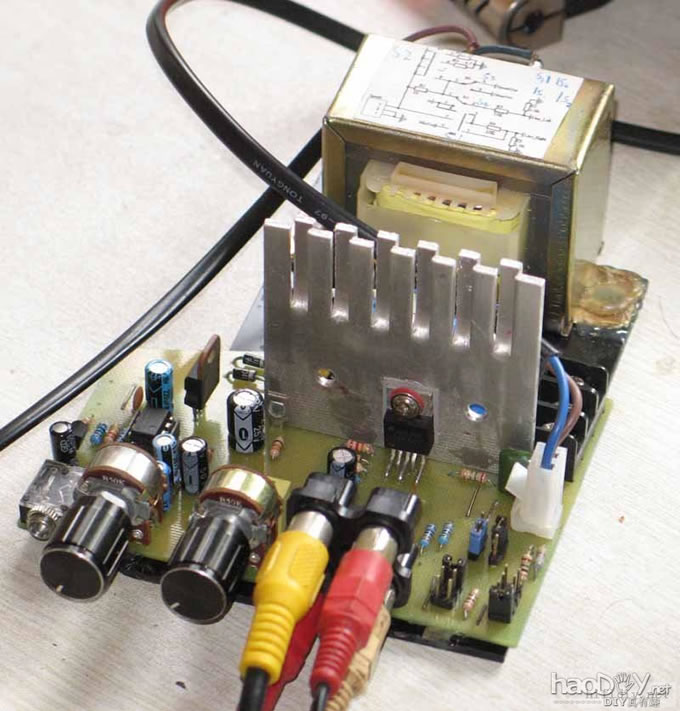

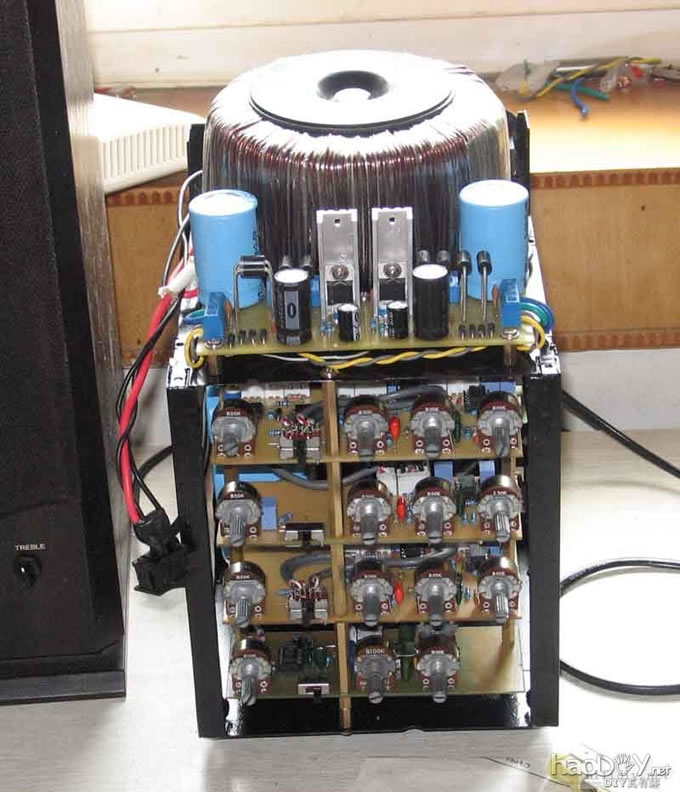

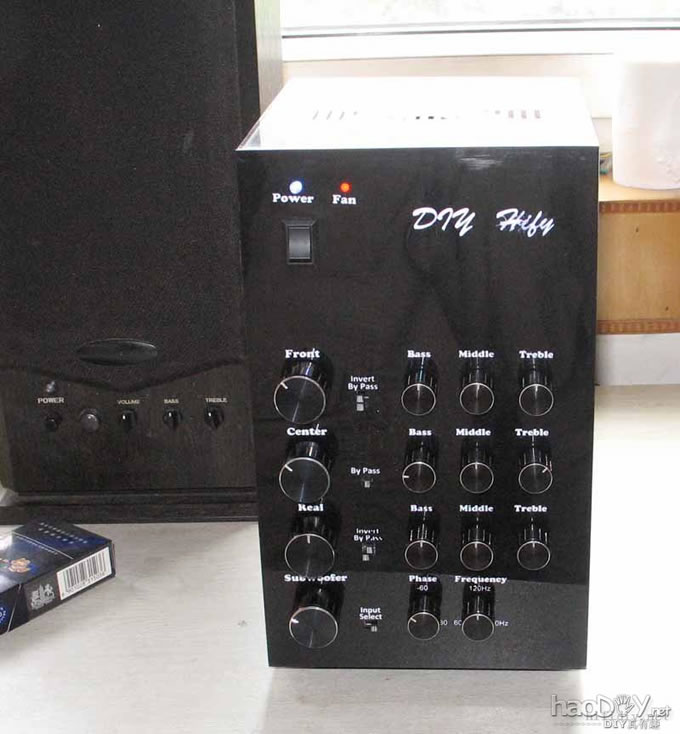

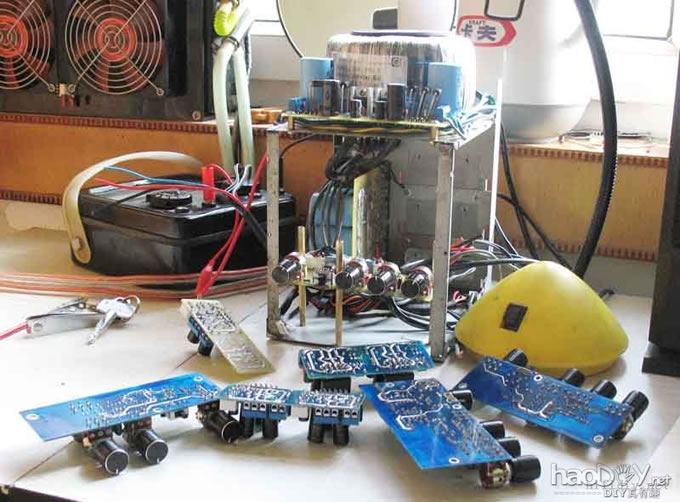

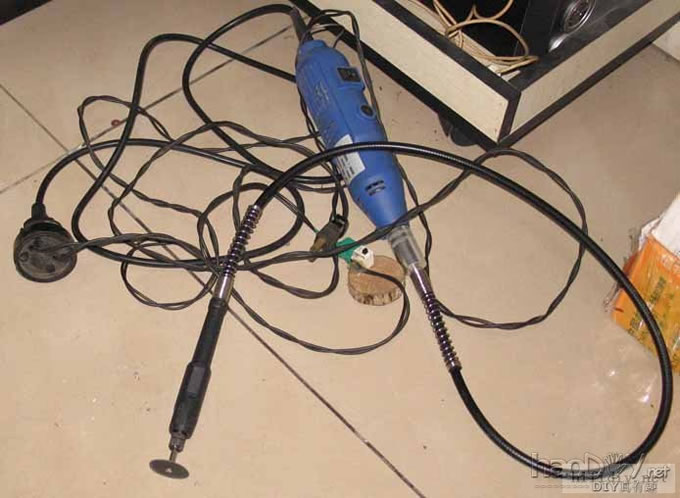

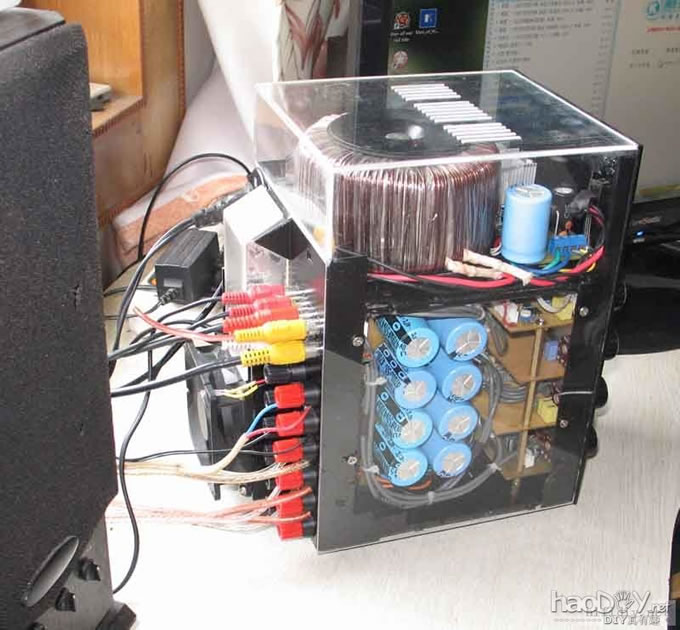

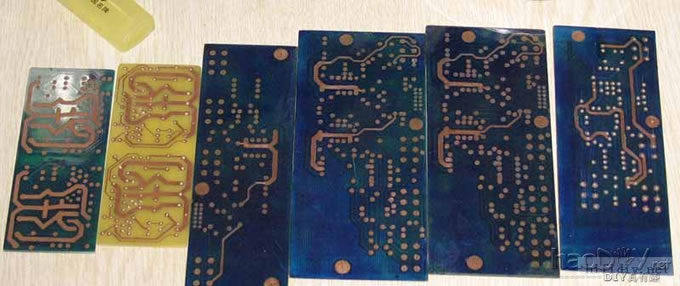

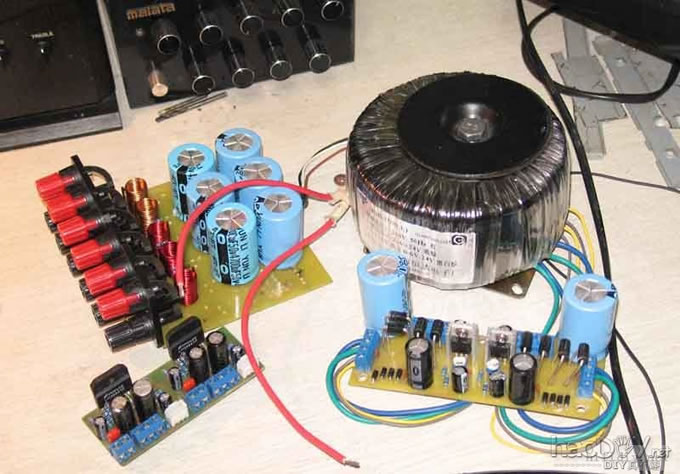

一直想做一个5。1功放,但苦于接地问题难于解决,要想完全实现单点接地,必须得5只牛,不现实,于是前级采用压差放大来隔离共地噪音,以前在摊子上讨论过这个问题 http://bbs.hifidiy.net/viewthread.php?tid=350754 地线解决方案: 压差放大,实际上就是一个减法运算器,仿真结果完美,实际结果稍后: 使用压差放大还有个好处,可以很容易实现反相。听音乐的时候,前置和后置同相/反相,各有各的特 开工,先上工具,切割砂轮,居家旅行,杀人灭口,必备物品 原则上尽量DIY,能自己做的尽量自己做,材料大家都有 自己泡的板子,手工一般,阻焊层不容易刮平 组装。。。。。。。 后级电源线,前级电源线,地线,6个声道全部分开走,线巨多 大水塘用了10个4700uF的电解,每边23000左右。 继续组装: 差不多了 面板靠前级很近,最好加点屏蔽 贴完 完工 因为散热器比较小,必须加风扇,45度左右风扇启动,降到40度左右停止。大部分风吹过散热片后导入电源室,顺便吹吹变压器 前级电路图: 后级基本上是标准电路。 顺便show一下我的测量套件 标准线路: (责任编辑:admin) |
