一个声道用2对管, MJL21194/93 对管...装在侧面的散热片上,用PASS板来装...

[em04]

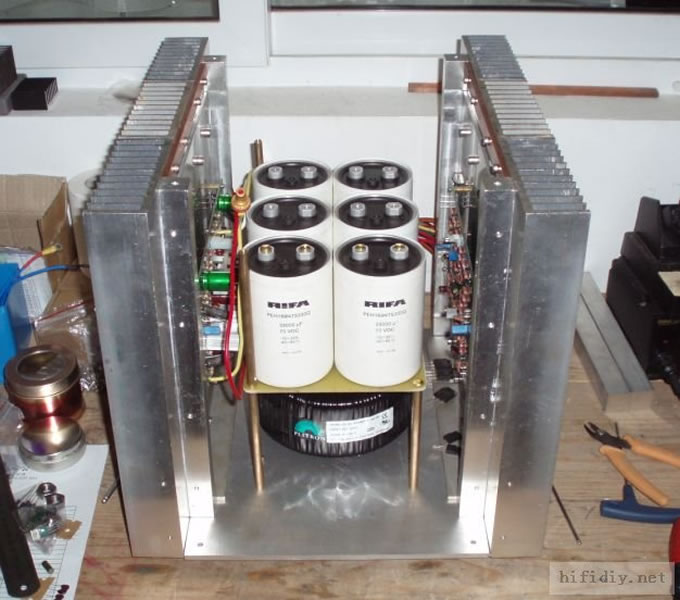

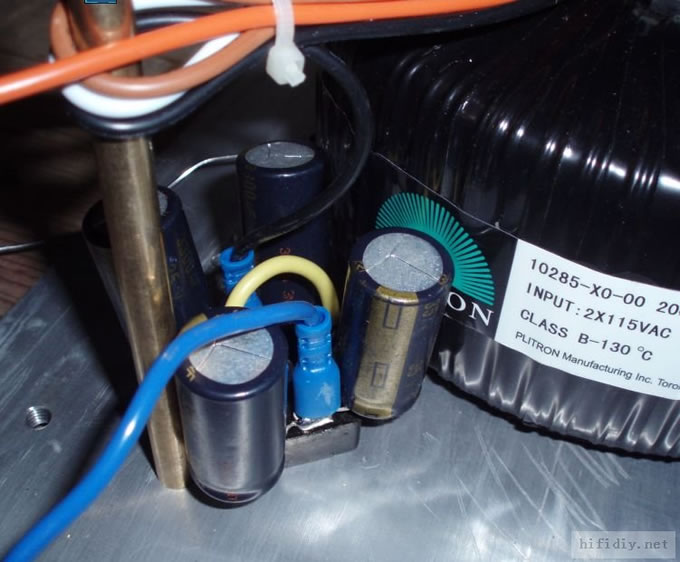

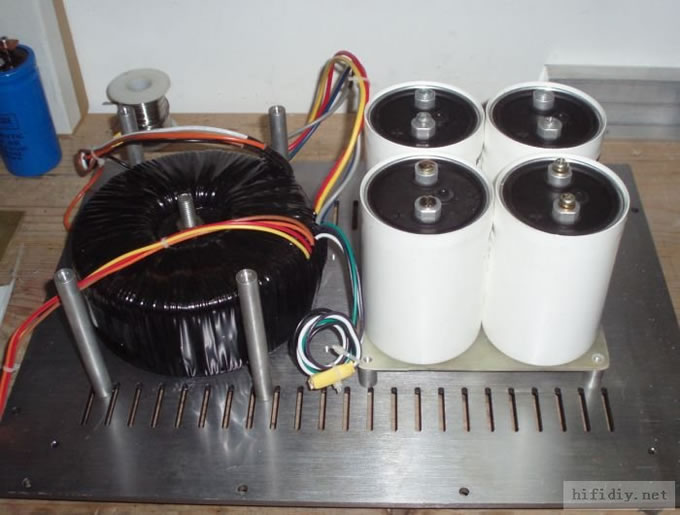

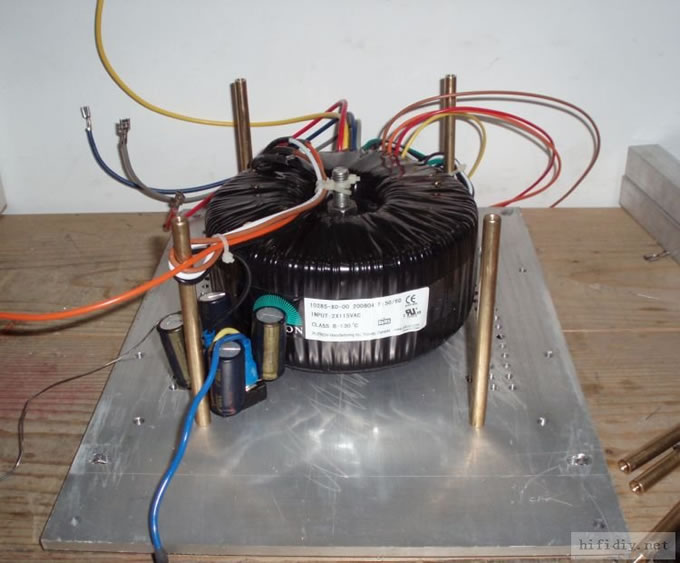

用了4个33000/70 的RIFA大电解...虽然用一个牛...滤波电容还是分开的...左右各用一对33000uf的...

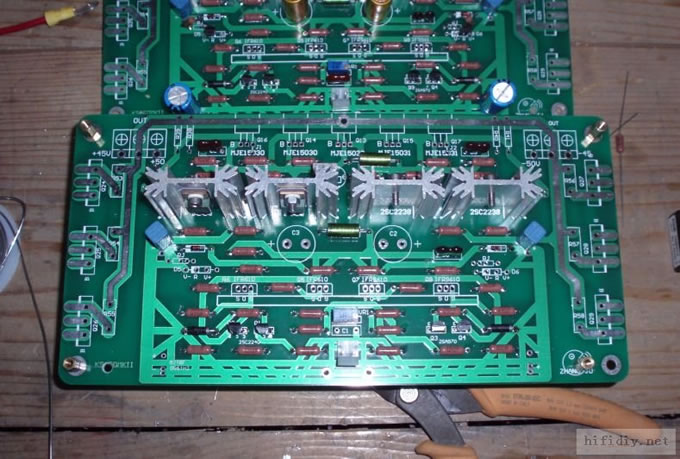

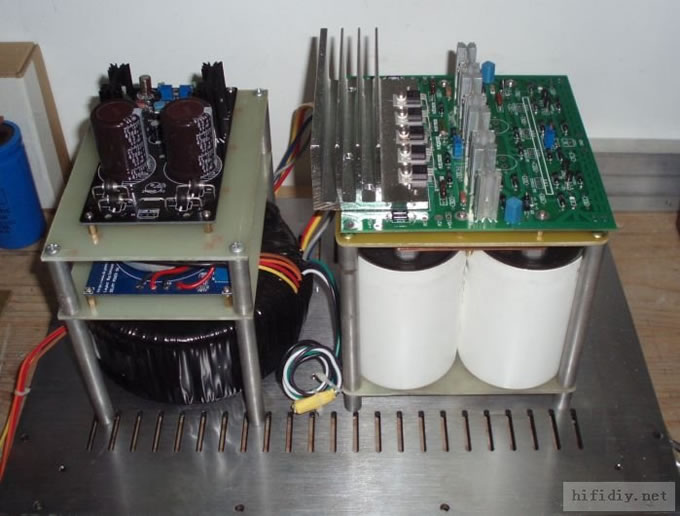

饭后无聊,发些前些日子在搞的KELLL-KSA50S的DIY照片...这些日子事多,入秋了人也懒了,机器才完成了一个声道..呵呵...其实这个KSA50S不是真正KSA50的电路,是我用KSA100MKII的电路做的...PCB也是以前的KSA100MKII的PCB做的...把长板割了,割下原来的电压放大级,不用电流放大级和保护.电流级原本想搭棚的...但手上还有些以前做PASS-A5余下的小板,刚好用上...[em03][em04]

再有..因为和几个朋友的一个新的KSA50II的DIY计划正在进行中...先做个老白上来透点风...目前国外的diyaudio上,这个KSA50-DIY热的很啊...

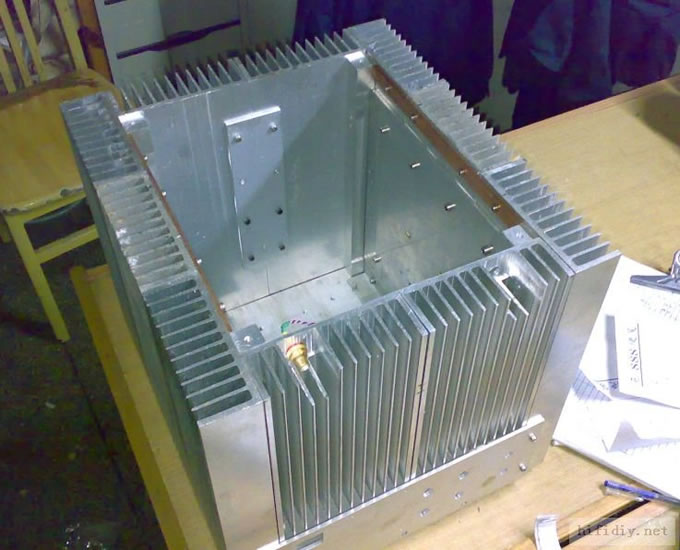

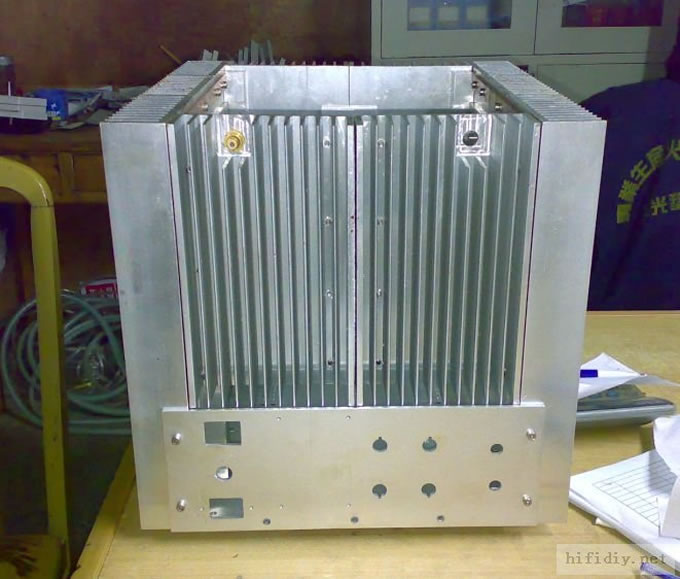

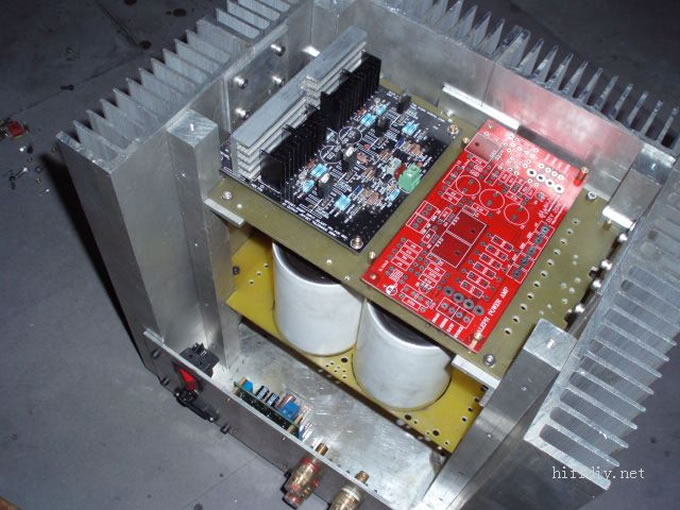

机箱是我自己做的海胆/...本不是装这个的...刚好也可以用...

]



海胆不留空角...内部空间刚好够...紧凑...呵呵...

[em03]  这个机箱也还可以装PASS-A5的...

还有个在装的KRELL-KSA100MKII

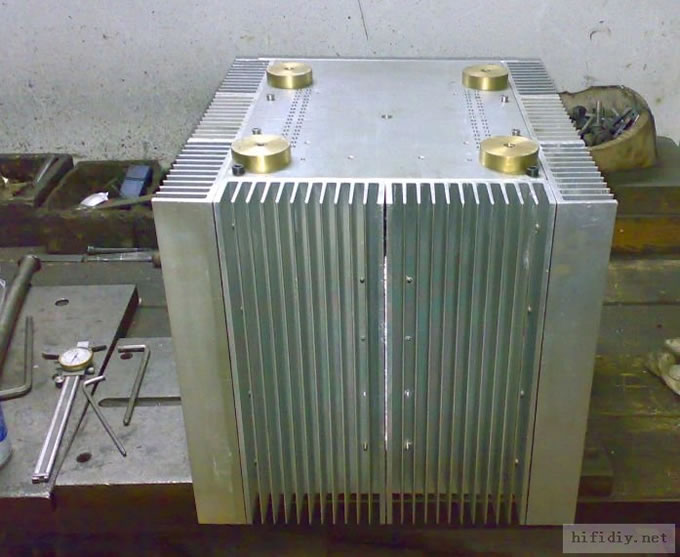

恩  是大海胆  做好不会难看的...呵呵  这个周末无以外就能完成了...
每声道2对管子不浪费散热的...应该说刚刚好... 要做甲类50W  静态电流要达到 1.8A  我现在单管 0.8A 电压52V(PL牛,我家交流240V,整流滤波后直流52V)   ,热稳定后散热温度4哦机度...考虑到夏天...刚好啊...哈哈









前几天天气变化大,儿子感冒发烧...医院跑了好几天,工作都没法安心做...哪还有心思DIY啊

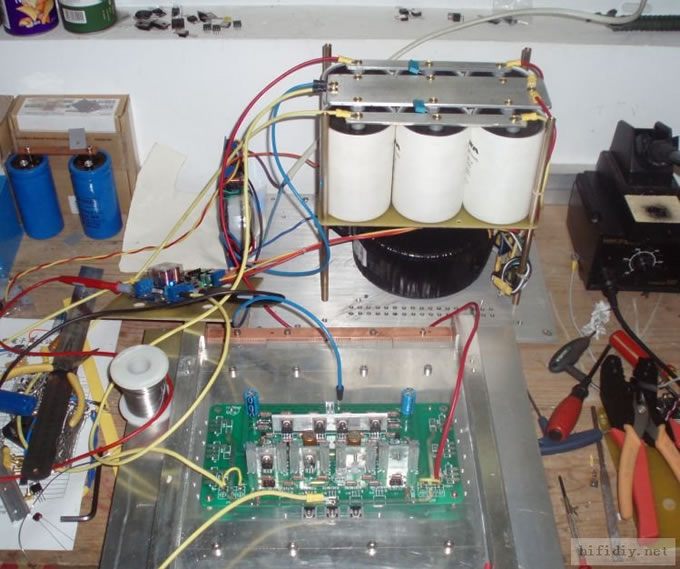

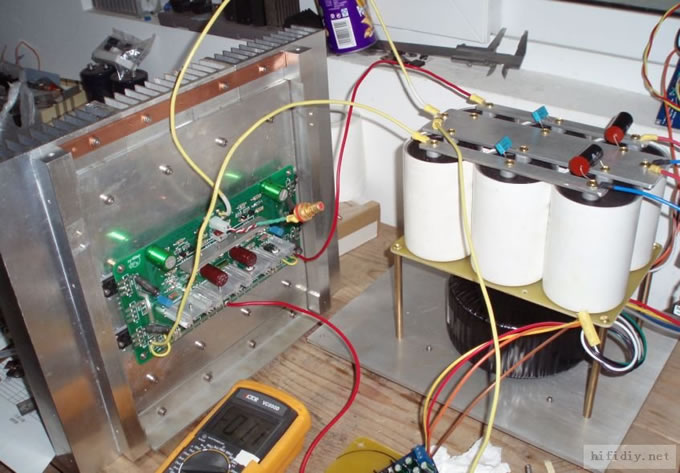

再来几张图...晚上抽点时间在边调试边组装。

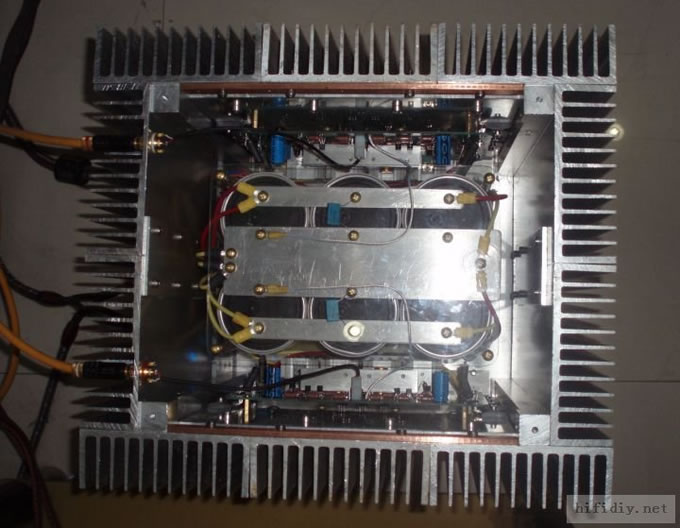

总算是预装起来了...听看个效果,试下接地法和 交流声的干扰...果然是有丁点交流声的...还要重新布线--改变接地

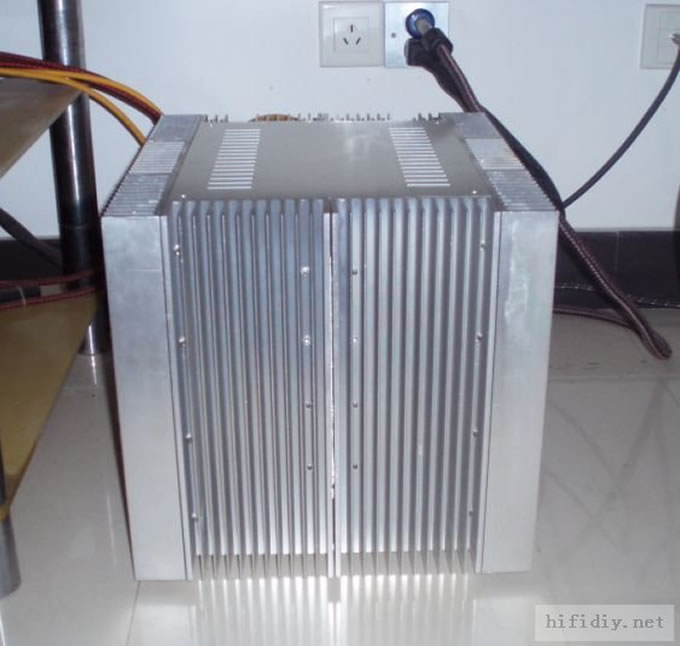

箱子装好后还是挺重的...抱起来太吃力了  还好能抱的动






KSA50MK2  完成了,又拆了改...反反复复的折腾...呵呵...

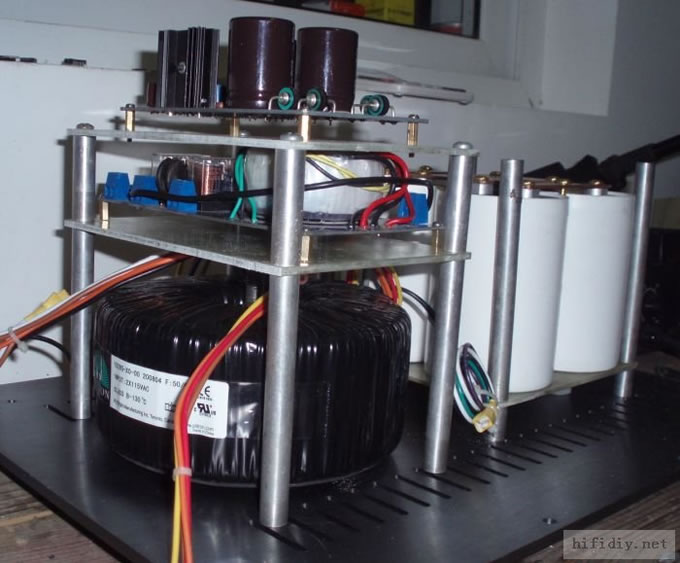

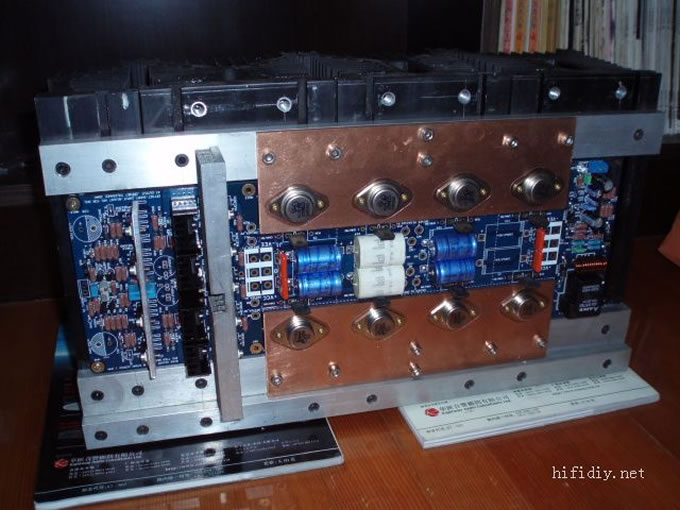

这些天空时在给一南京的朋友装单声道版的KSA100MK2--8对功率管
初步架构已经确定...上来YY一下...嘻嘻..!!!










牛还谈不上,只喜欢DIY--实实在在的做东西...再说是帮朋友做的,更不敢马虎了,有些自己不去最求的细节这里也要讲究一下了

那块板是交流电源开机缓冲的...轻触开关控制,可设定多档启动时间,为配合箱子而购买...

稳补管不装在大散热片上了,因为推动级的电流也大,那独立的散热够温度给它做补偿了...我试过很多组合了,还是这样用简单,免去额外的接线...但这个推动的散热去才要注意, 首先不能用小了,危险!  再尔也不能用的过大了,就会失去稳补管的电流微调功能了...呵呵...
