pass ZEN甲类功放制作记(2)
时间:2012-08-24 18:27来源:未知 作者:admin 点击:
次
连着两天，我一直在想一个问题，PASS先生在设计好该电路后，做出样品，一定也会有我现在碰到的问题，就是高频失真过大，增益过低，想来一定有相应的解决方法，再上网去看看果然啊，他自己作为产品的ALEPH系列，全部
|
连着两天，我一直在想一个问题，PASS先生在设计好该电路后，做出样品，一定也会有我现在碰到的问题，就是高频失真过大，增益过低，想来一定有相应的解决方法，再上网去看看……果然啊，他自己作为产品的ALEPH系列，全部是二级放大电路，这样，即有足够的增益，又可以提供必须的负反馈……再在他的DIY网站上一阵乱翻，哈哈哈，还有改型的三管电路啊，爽，就加了一个电阻，隔着输出电容，从接喇叭的地方连到输入端，算是环路负反馈了，虽然很浅，一看增益，就只有8.5DB了，从电路结构看，原来的22K电阻算是电流负反馈的变形，是局部的，现在加的这个电阻是电压负饱，是环路的，两个负反馈的量都很浅，但是这样一来，对高频失真的改善一定有明显的作用，低频的控制力一定加强，就是增益吗吗吗，一定更小了，还等什么。 按照PASS的改型电路，调整了一面的原件参数，多出来的那个电阻也就只有并在反面了，重调了中点电压，通电……高音的不自然感觉消失，低音的控制力大大加强，呵呵呵，我对着那个功放傻笑，心里想：PASS先生绝对是个绝顶的怪才啊，亏他想得出这么简单而又这么有音乐性的功放，大师级的人物啊……听了大半夜，实在是控制不住了，声音太轻了，我拿起一把螺丝刀，恶狠狠地盯着VCD，三下五除二，又把VCD给开了，找到D/A部分，仔细研究了半天，将最后一级缓冲输出的增益增加了6个DB，不能再高了，工作电压才±8V，装回去试听，嗯，声音是够响了，但是高电平一来，缓冲级大概过载了，声音没原来的好听，先这样吧，将就点，嘿嘿，我自己的放音系统我自己知道，最薄弱的环节是音源，用VCD来听音乐好象是夸张了点，大部分“发烧友”“金耳朵”一定是不屑一顾的，不过啊，这个不是问题，我有好的扬声器系统，现在又有了一台自己很喜欢的功放（指标不是高得真的），音源的问题要解决实在是太简单了，我现在正在准备设计一台用DIR1701，DF1704，PCM1704全套BB公司的IC，做的D/A解码器，PCM1704当然是起码用2片的，到时候输出电平还不是我想要多少就多少。

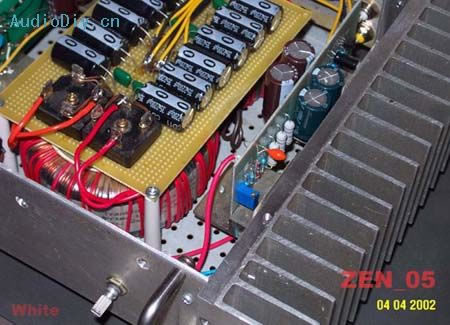

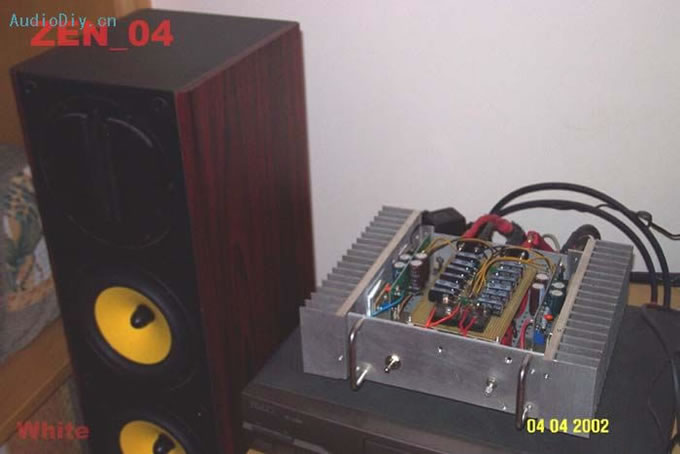

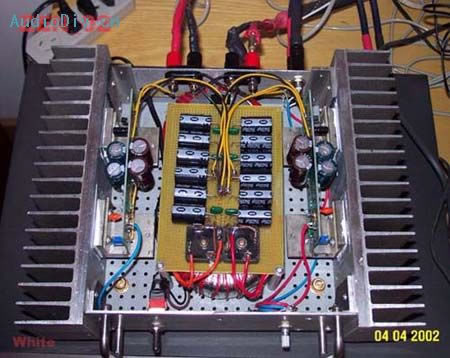

后记：在我做过的十几种不同类型的功放中，PASS的ZEN功放是最有个性的一个，给我留下的印象可以说是震憾，其简单到不能再简单的电路，竟然可以达到这种程度音乐性，也只有做过了才有体会，当然它的缺点也是很多的，象效率低下，功率偏小（对管子并联可以提高输出功率，当然功耗也跟着上升），声底偏软（听张学友歌竟然有3分蔡琴老歌的味道）……从技术角度来说其各项指标也达不到保真的要求，但是对于喜欢动手的朋友来说，这实在是一款值得仿制的电路。
(责任编辑：admin) |
