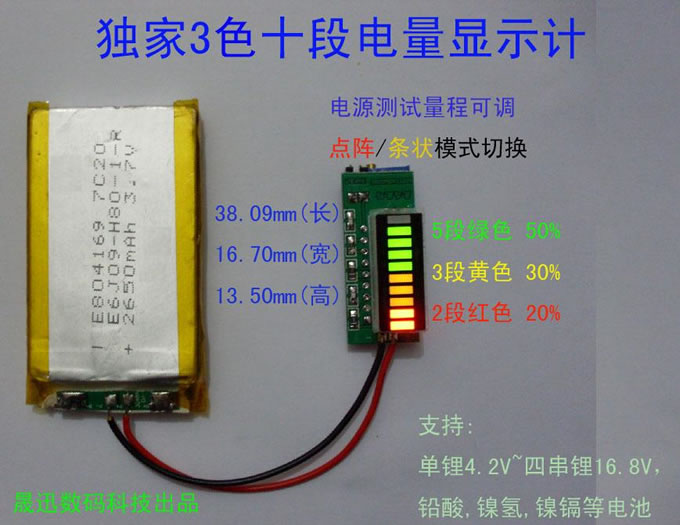

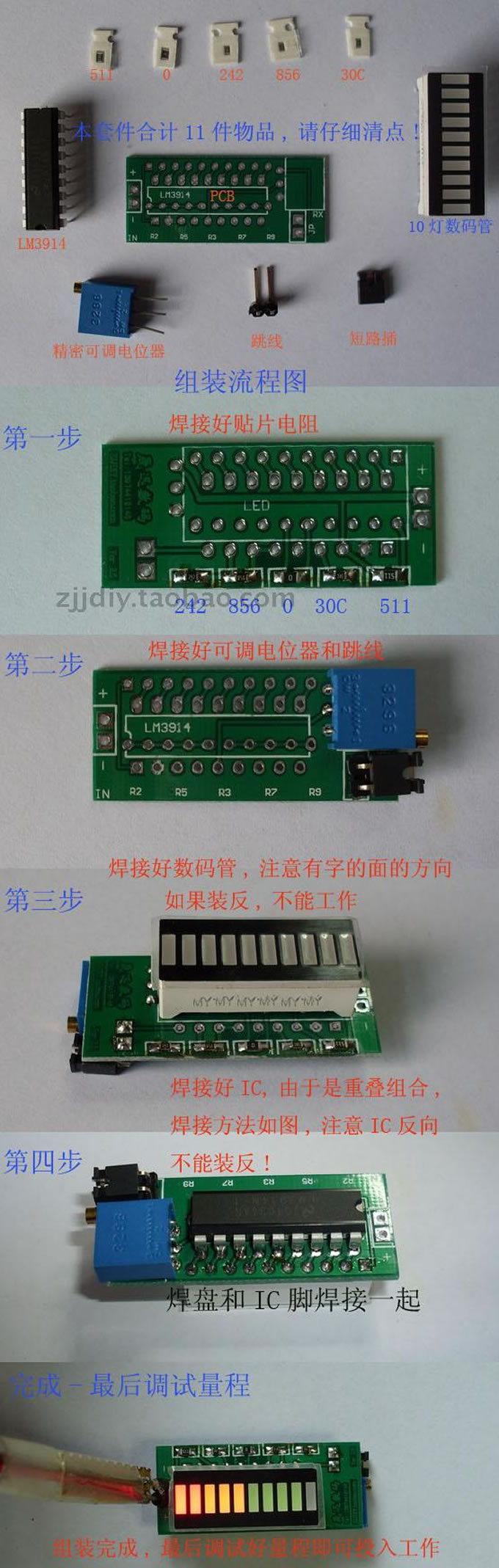

制作过程

测量实例

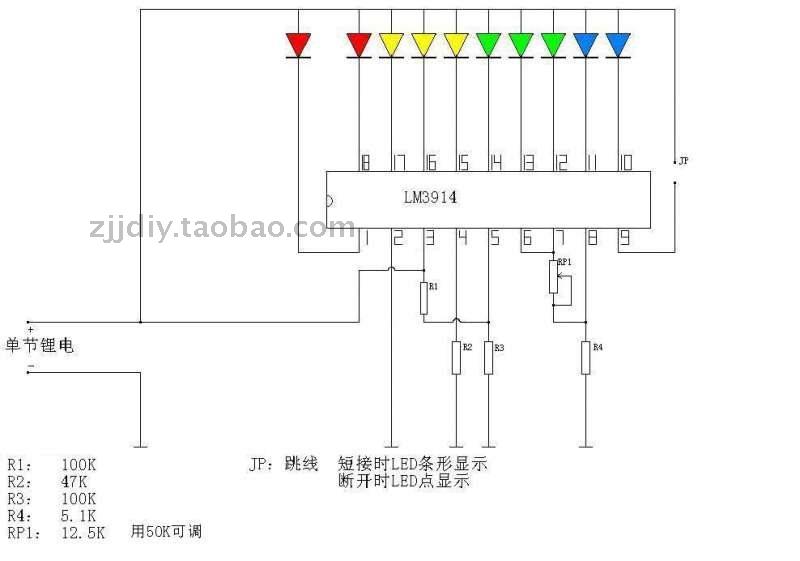

电路图

LM3914是美国NS公司研制的点/条显示驱动集成电路．内含输入缓冲器、10级精密电压比较器、
1.25V基准电压源及点/条显示方式选择电路等。10级电压比较器的同相输入端与电阻分压器相连，
电阻分压器由10只1kΩ精密电阻串联组成，各级比较器的加权值相等，构成10级线性显示驱动器，
适用于LED(亦可驱动LCD、VFD)电平表的线性标度器件。工作电压为3V～25V(最高为48V)，
输出电流在2～30mA范围可调，输出端承压能力为±35V，最大输出限制在30mA之内。输入缓冲器接成跟随器形式，
提高了输入阻抗和测量精度。LM3914内部设有迟滞电路，显示不是从一个LED立刻跳到男一个LED，而是平缓过度，
可消除噪声干扰，改善输入信号快速变化时引起的闪烁现象。由于内部电阻分压器是浮接的，所以电压测量范围很宽。
