94版FC游戏机DIY

时间:2022-05-07 18:14来源:未知 作者:admin 点击: 次
这几天闲着没事,翻了一下以前的资料,发现一款94版FC红白游戏机官方原理图,于是想自己动手DIY个试试 这个是画好的主机原理图,稍后电源/音视频接口板/手柄板的原理图都会画齐.由于现在15针的打鸟枪都很少用到,所以去掉了15针的鸟枪接口. 本板主要在于PCB布线时
这几天闲着没事,翻了一下以前的资料,发现一款94版FC红白游戏机官方原理图,于是想自己动手DIY个试试
94版FC游戏机DIY

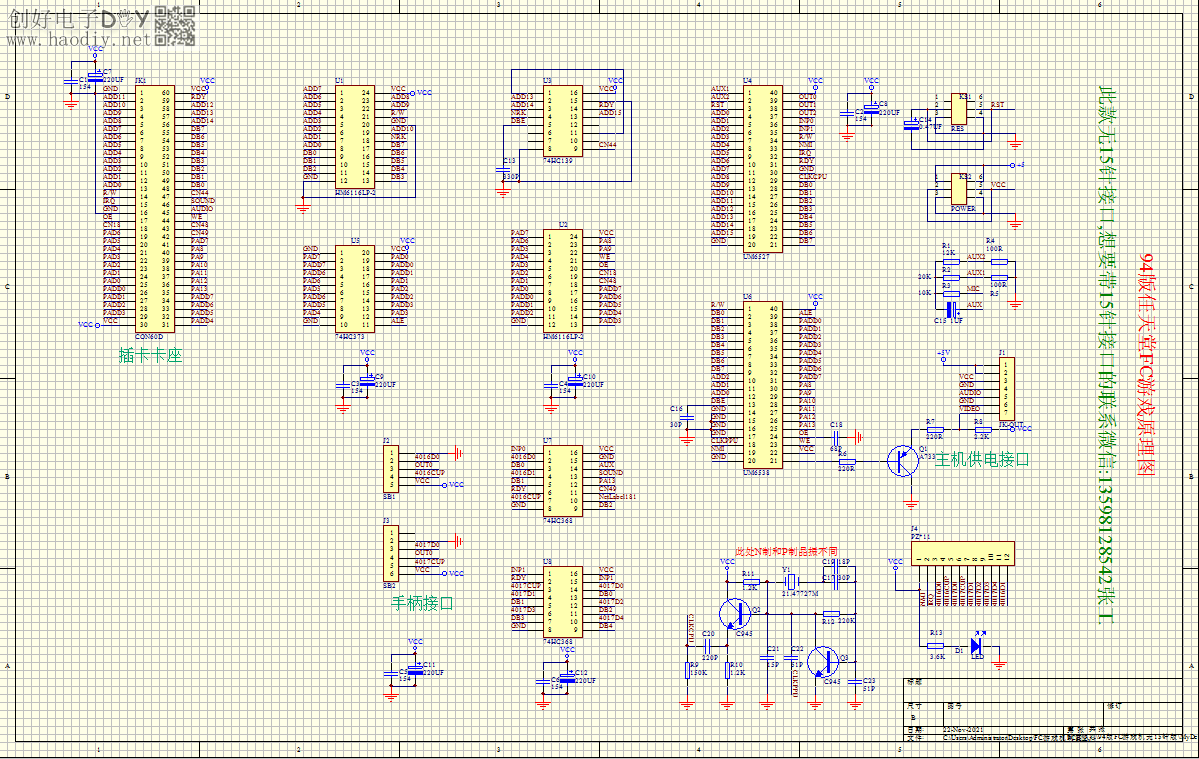

这个是画好的主机原理图,稍后电源/音视频接口板/手柄板的原理图都会画齐.由于现在15针的打鸟枪都很少用到,所以去掉了15针的鸟枪接口.
本板主要在于PCB布线时加强抗干扰和电源优化,
94版FC游戏机DIY

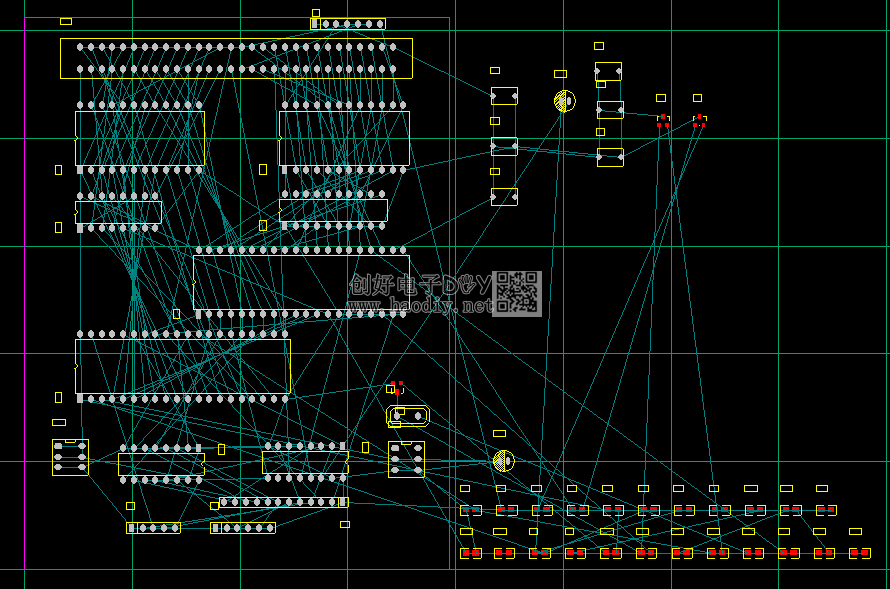

原件导过来就成这样的了,还没排板,天快黑了要做饭,明天接着画.
板了画好了,PCB打样出来了,喜欢的来看...
94版FC游戏机DIY

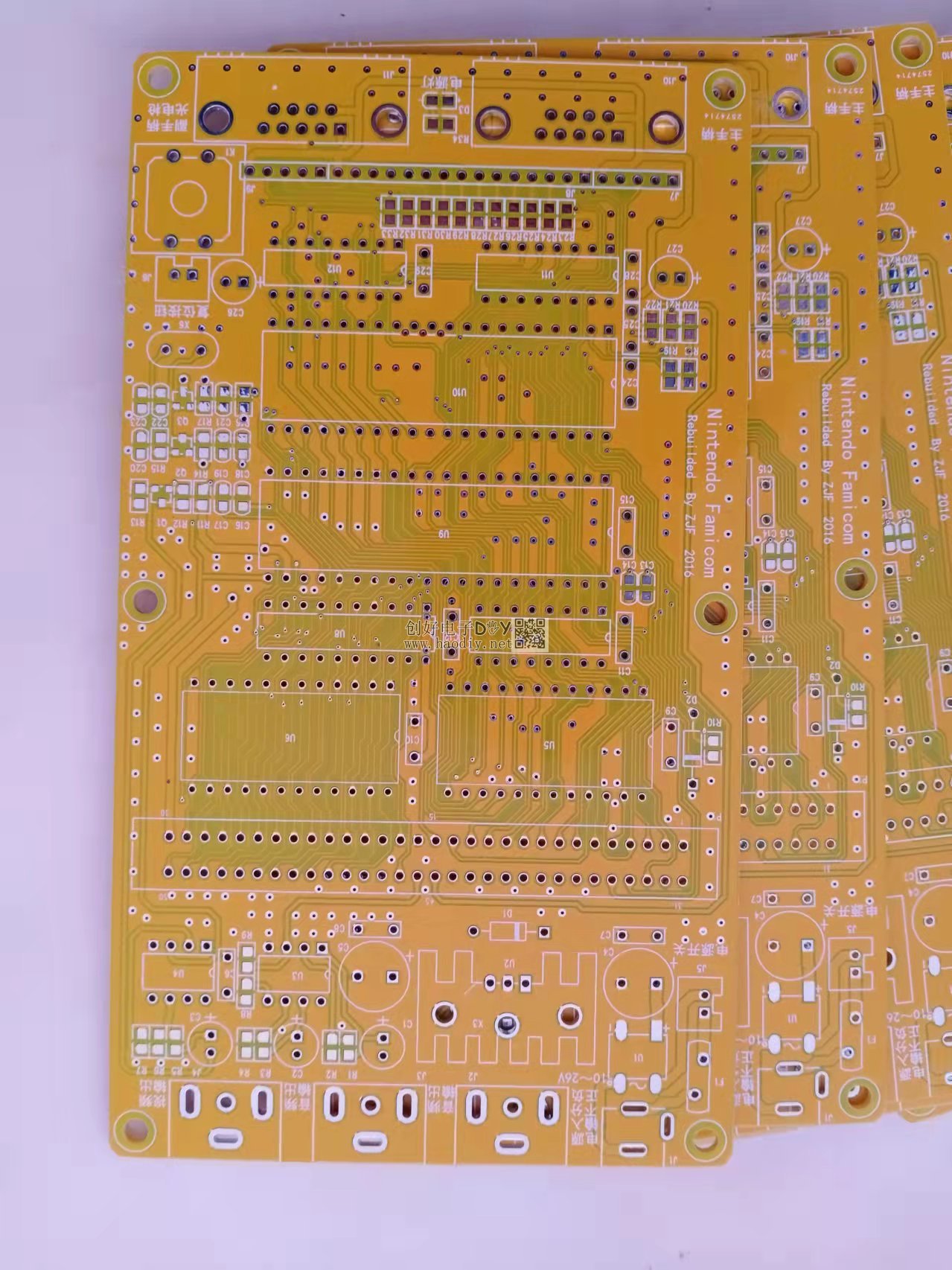

一次做了一千片,都这样的黄板子
94版FC游戏机DIY
背面是这样的,手柄输出使用经典的九针接口
94版FC游戏机DIY
今天没空焊板了,有空了焊几块给大家看一下.

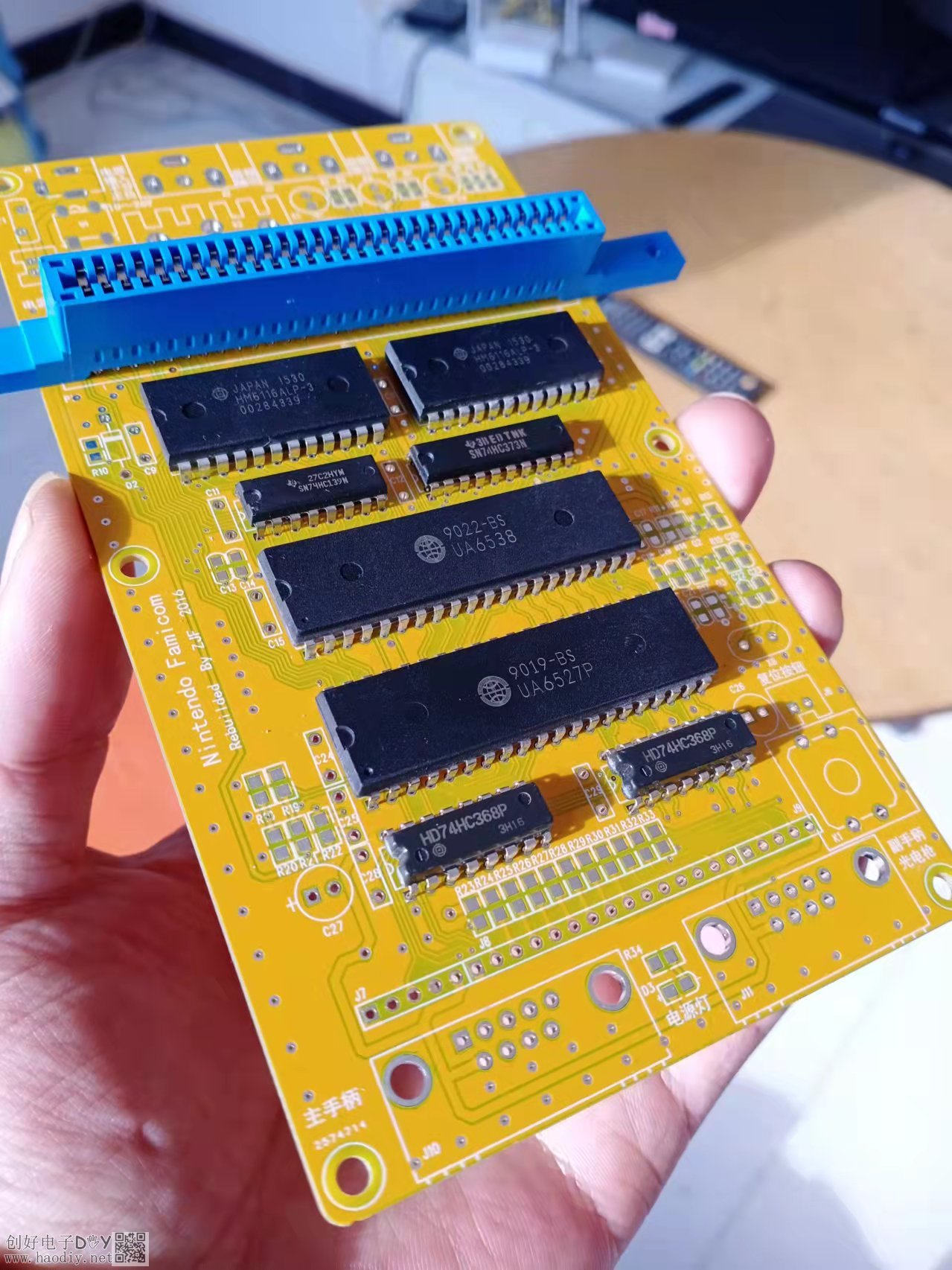

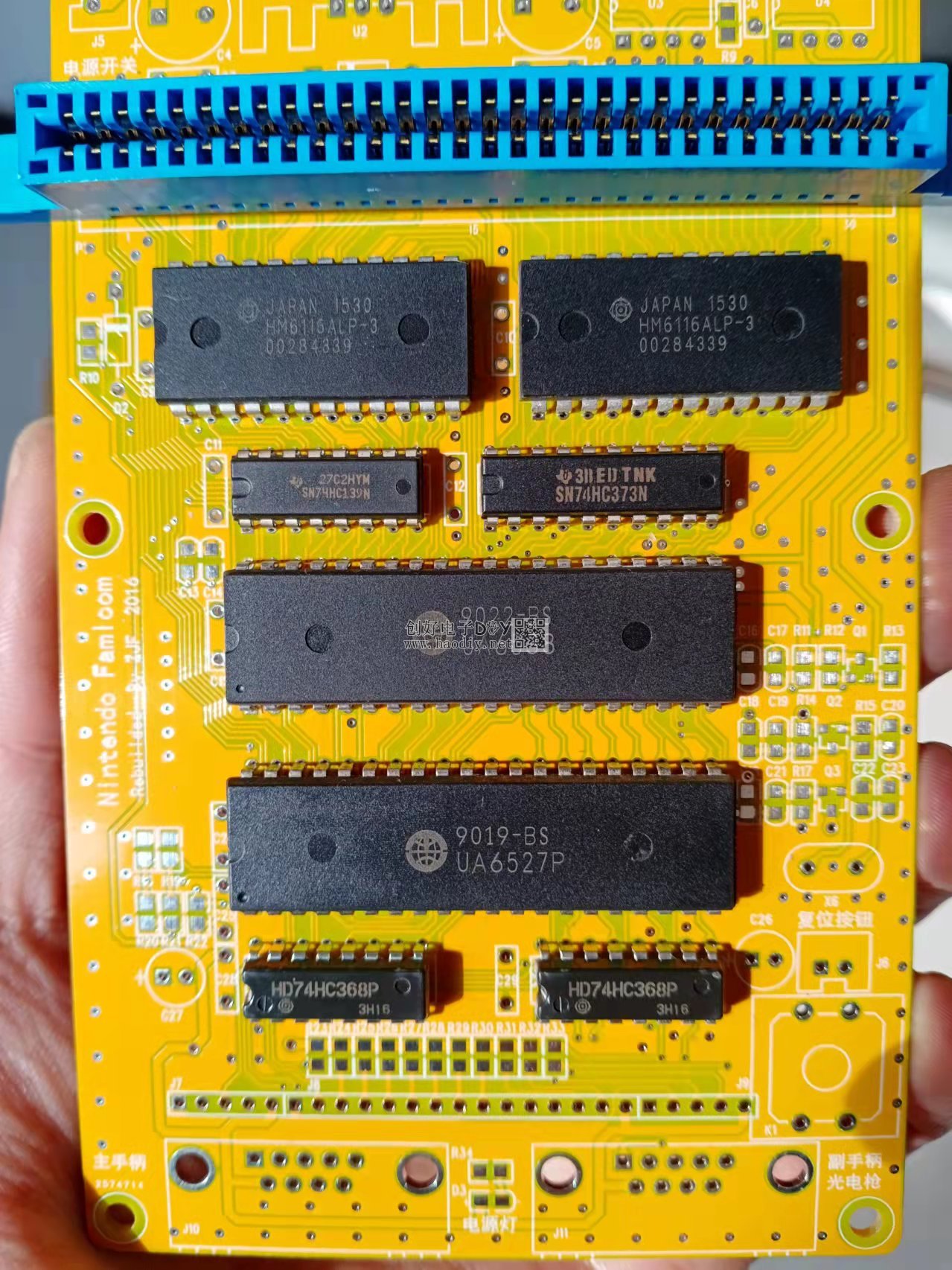

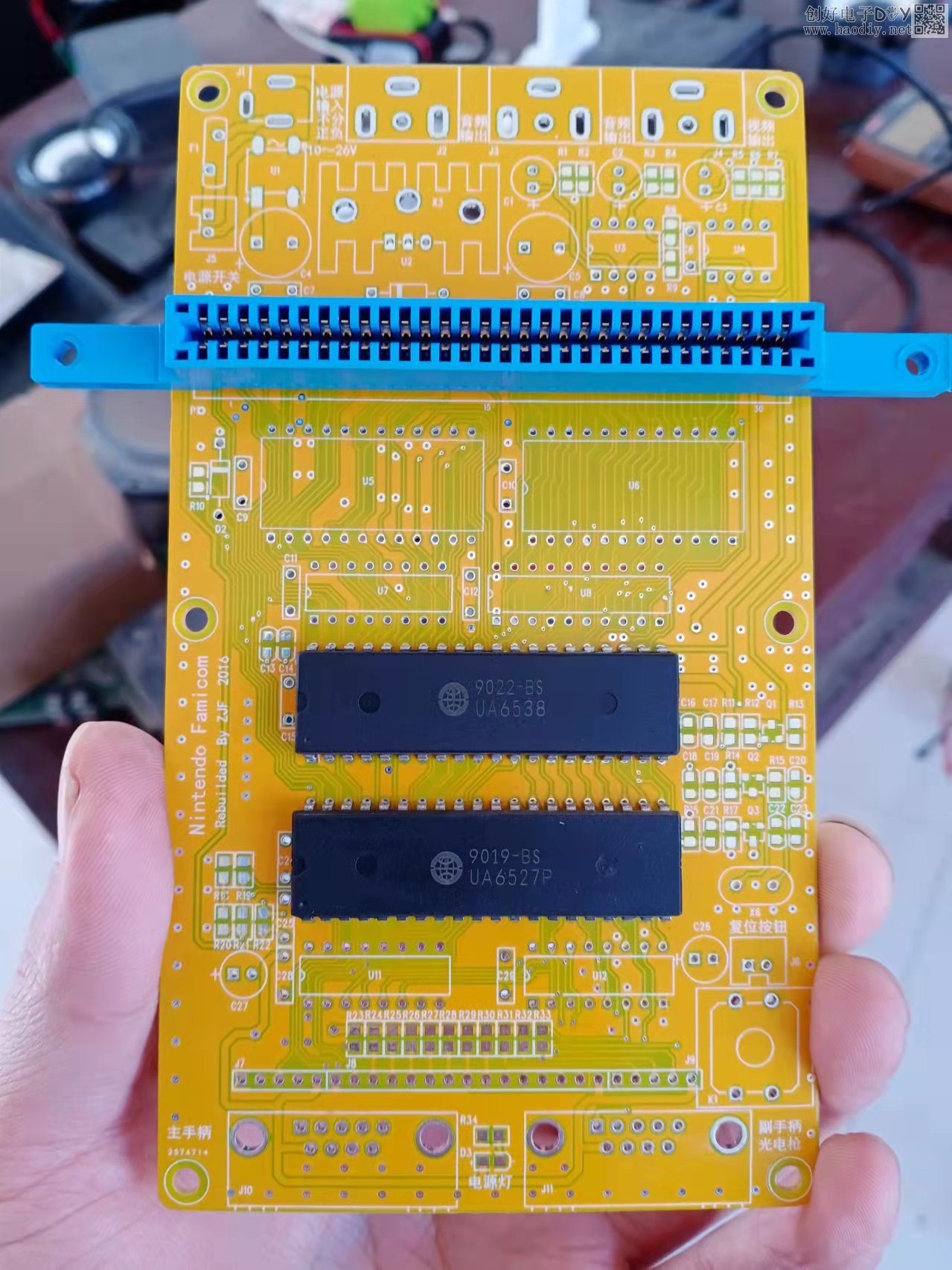

下面是主要芯片焊齐的样子.
94版FC游戏机DIY
94版FC游戏机DIY
94版FC游戏机DIY (责任编辑：admin)
