起因为朋友厂里改一批电动执行器,原先都是点动的操作的. 要改为输入4-20mA控制,就在淘宝里先订了4只样板试试,

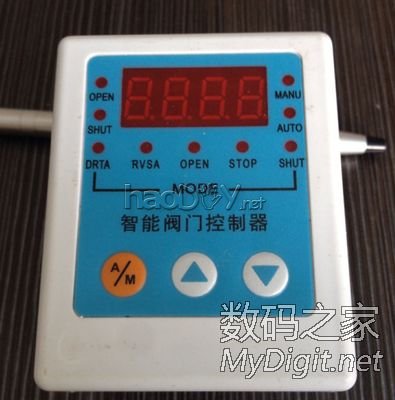

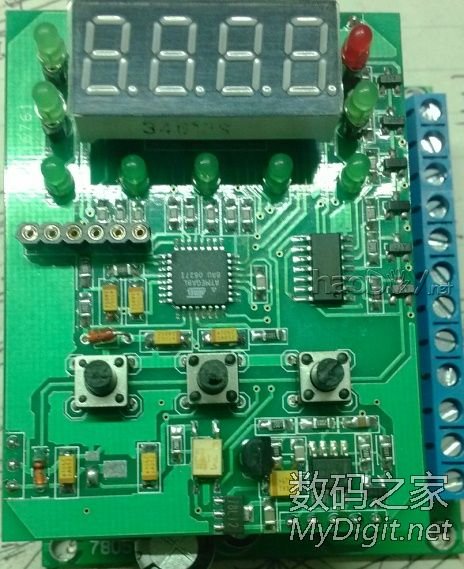

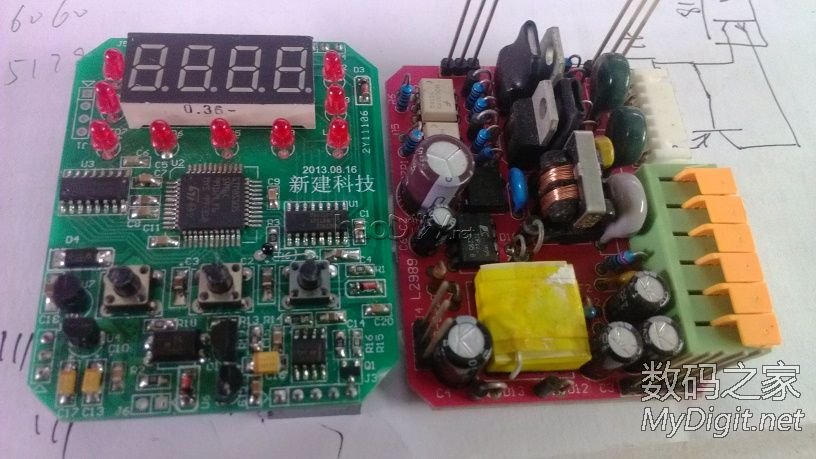

脱掉衣服后就是这样的 左侧是主板, 右侧是电源+驱动

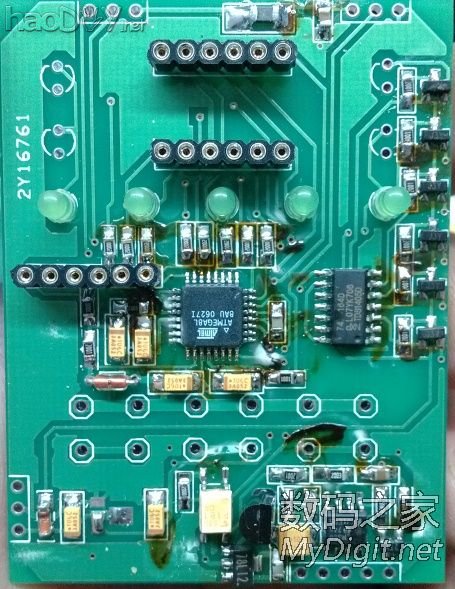

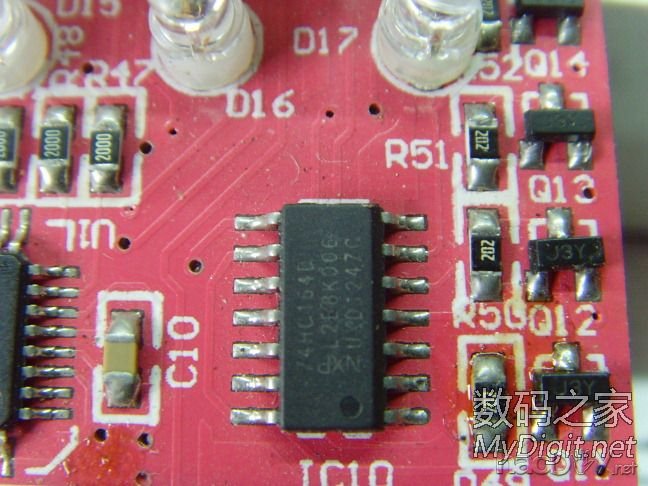

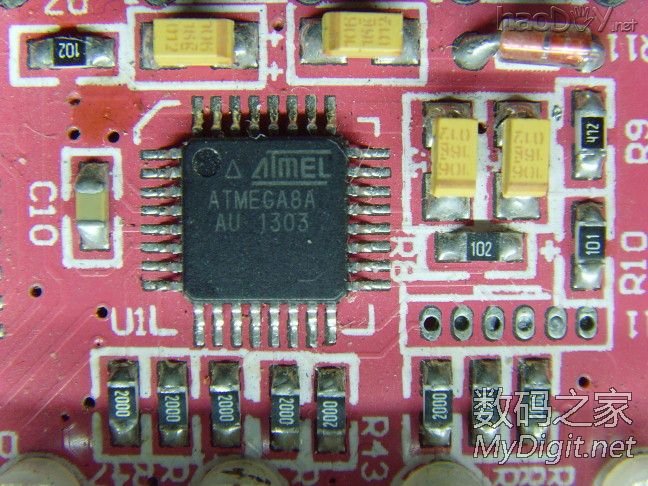

把4套都拆开了三套是上面样子的,,还有一套是下面这种型号,哈哈,看到希望了,因为这个芯片破解价格比较便宜.

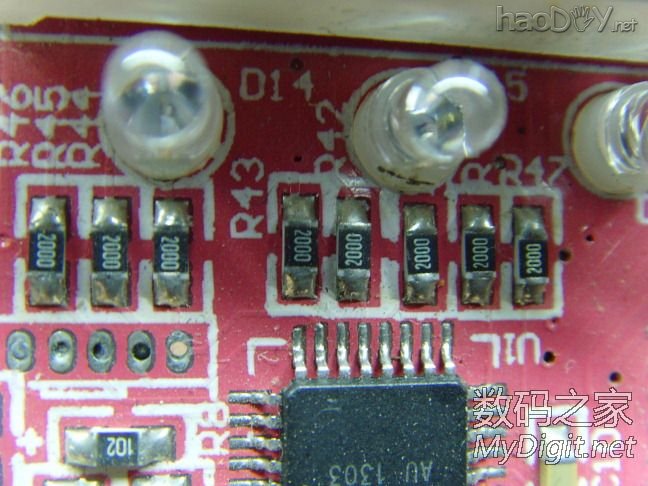

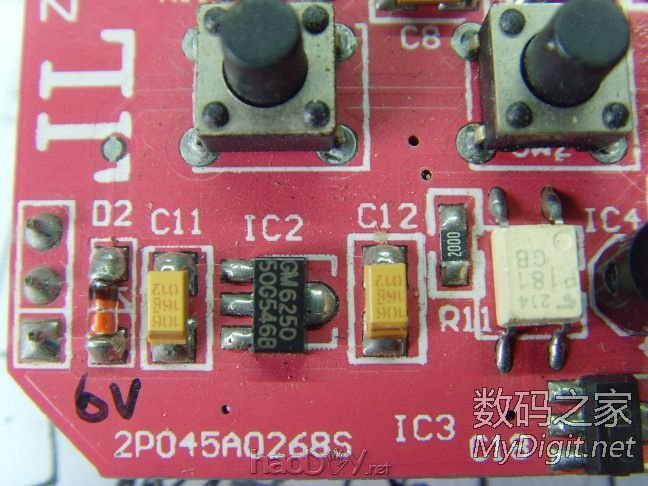

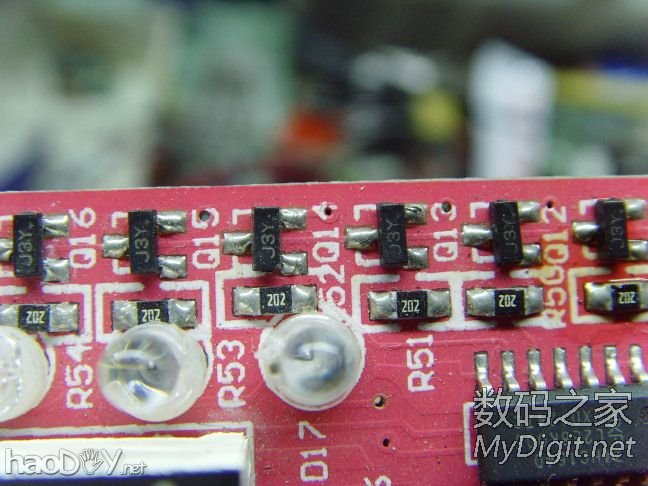

破解第一步. 把板上的元件参数全部记下,(只是我用数码相机拍了几张)
第二步,把板上元件全部拆除

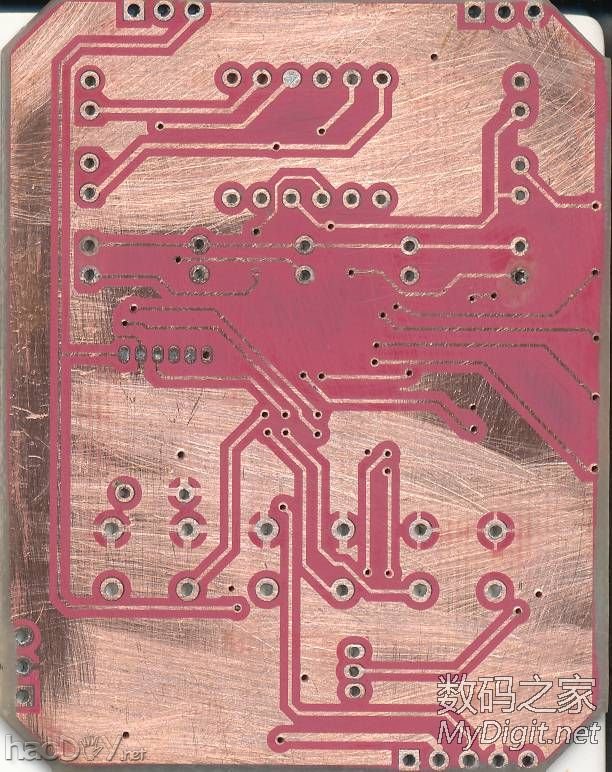

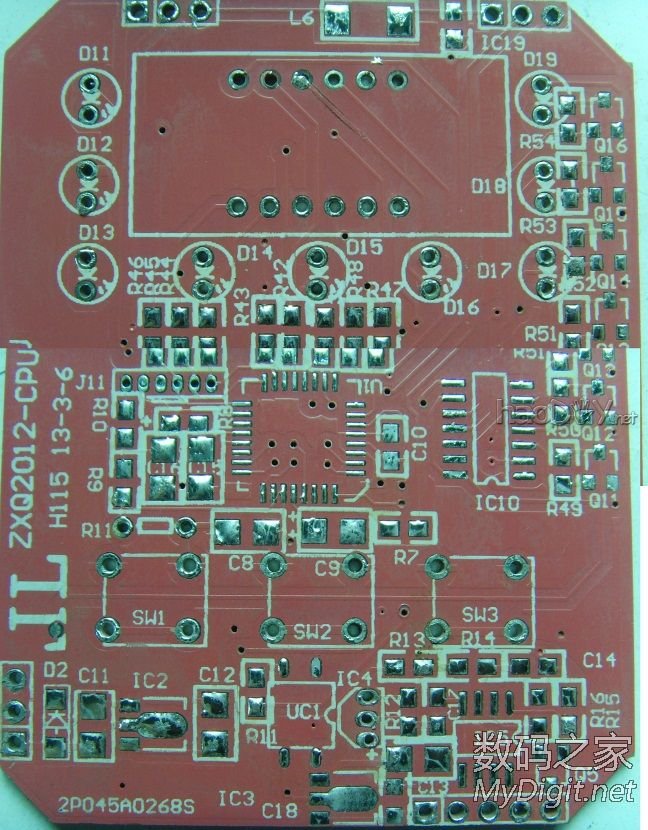

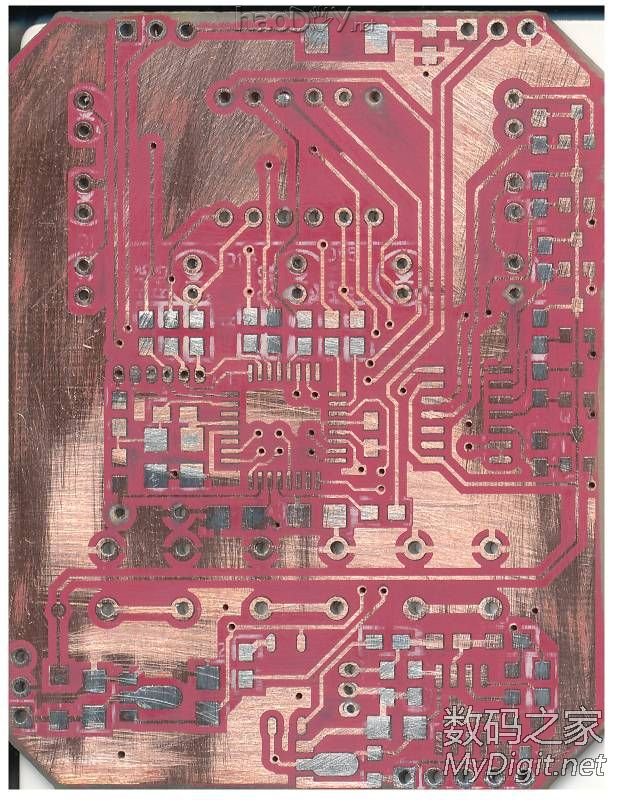

第三步,用细砂纸打磨前后两面,露出敷铜板,
第四步,用扫描仪按600dpi 尺寸 保存为bmp格式文件(第三步的2个图片就是用扫描仪扫出来的,为了发贴图已缩小) 第五步,吊丝抄板神器,Sprint-Layout V6.0 出场 下载地址http://pan.baidu.com/s/1hqveNdy

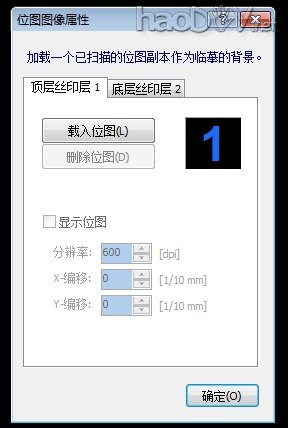

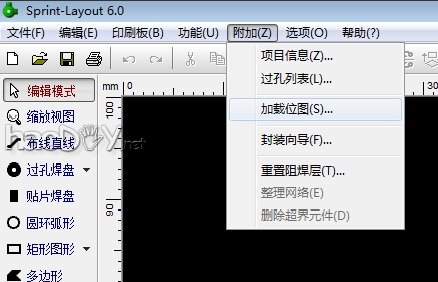

附件------加载位图
注意了,顶层是指电路板的正面,底层就是电路板的后面.层面不要搞错了.

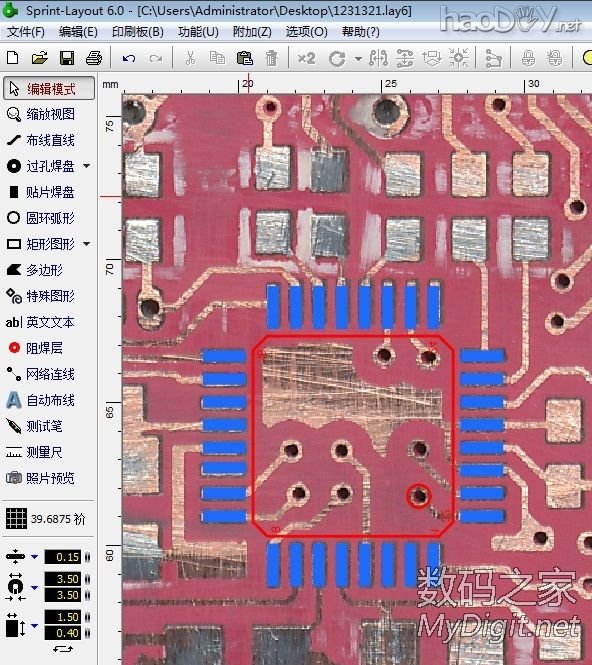

加载位图就是这样的,中间放已放上一个芯片 其实抄板眼睛很累的,断断续续抽时间几个晚上画的

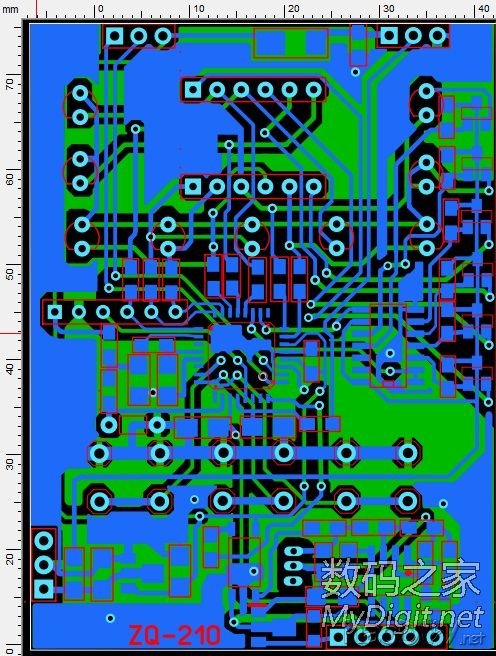

第六步,就是怎么生成文件让PCB公司去加工  Sprint-Layout V6.0 输出Gerber.zip (142 K) 下载次数:135 这是教程导出的文件淘宝里一般PCB店里都可以做样板 焊了些东西,  材料都是淘宝上买,焊好板后用松香水洗的,这里发现上面数码管和按钮不能用松香水洗,第一次不知道结果洗出来情况很糟糕.  这是洗 过后的样子,数码管和按钮是后焊的 程序是让专门芯片破解公司解的,托朋友去花了500元, 用数码相机拍也行,但电路板与相机镜头一定要平行, 然后加载位图有个600dpi 参数不断的改, 直到位图与元件引脚位置大小一致才行. 这一套(主板和电源+驱动)花了一个多月才做出的, 电源原板是用开关电源的,我能力有限就直接用变压器了, 原板驱动是2对单向可控硅控制的,我改成2只双向可控硅的效果比原板的要好. (责任编辑：admin) |
