Super alarm clock 【超级闹钟】

时间:2017-07-04 21:45来源:本站 作者:haodiy 点击:
之前因为早上迟到被罚了50个起蹲 于是有了这个...... 材料: 大件 电子闹钟*1 大电流继电器*1 汽车喇叭*1(我用的是蜗牛喇叭) 11.1v锂电*1 一路无线模块*1 小件

之前因为早上迟到被罚了50个起蹲     于是有了这个......



材料:

大件



电子闹钟*1

大电流继电器*1

汽车喇叭*1(我用的是蜗牛喇叭)

11.1v锂电*1

一路无线模块*1



小件



洞洞板

ss8050*2

电容4.7uf 16v以上*1

T插*1

开关 导线 自攻丝 插簧 吸锡带



功能:把电子钟的蜂鸣器换成汽车喇叭,不解释了       为什么要用无线模块,这闹钟你肯定不可能放在床头 应该放在远一点的地方 但这样你就没法顺手关它了  所以加个无线模块来关掉闹钟(按下“贪睡”键)



从此不再被吵醒,而是被吓醒

  ps:怎么都感觉有点邪恶



上视频先:



视频里录下的音感觉不怎么样  实际嘛 就是和汽车一个样



以下是制作过程:

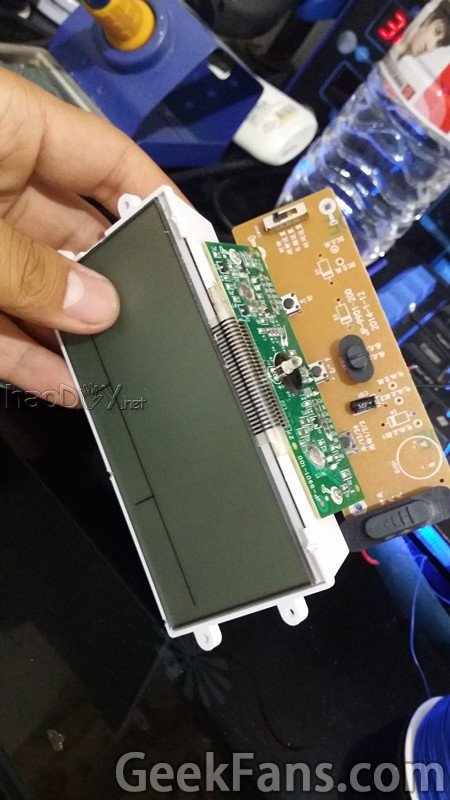

把闹钟拆开





Super alarm clock 【超级闹钟】







Super alarm clock 【超级闹钟】

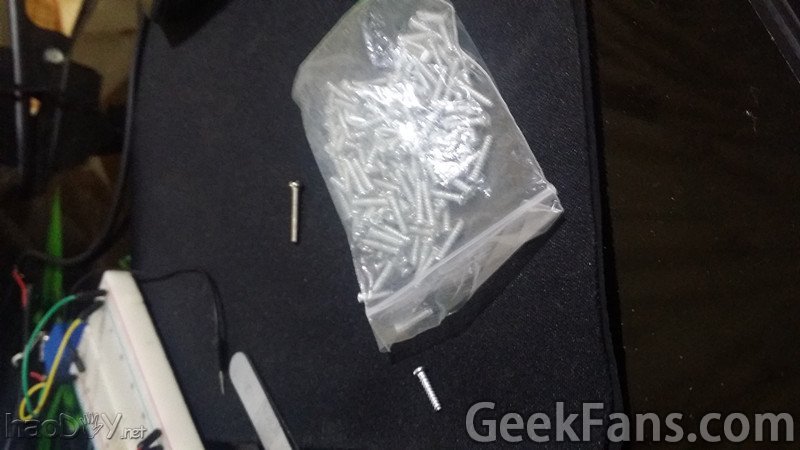

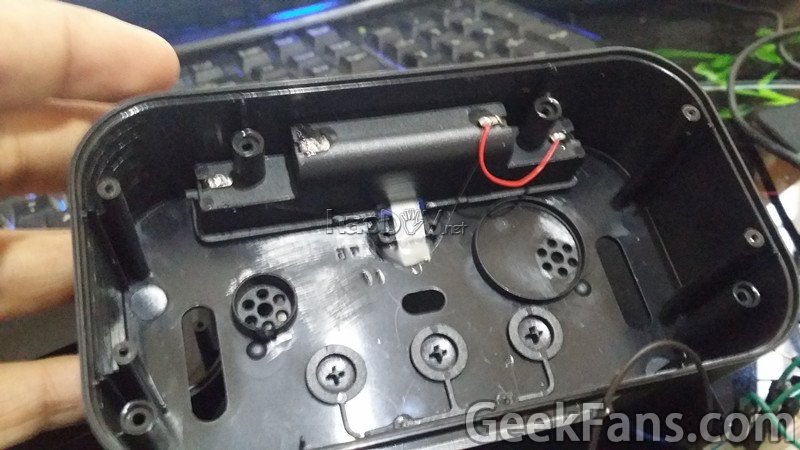

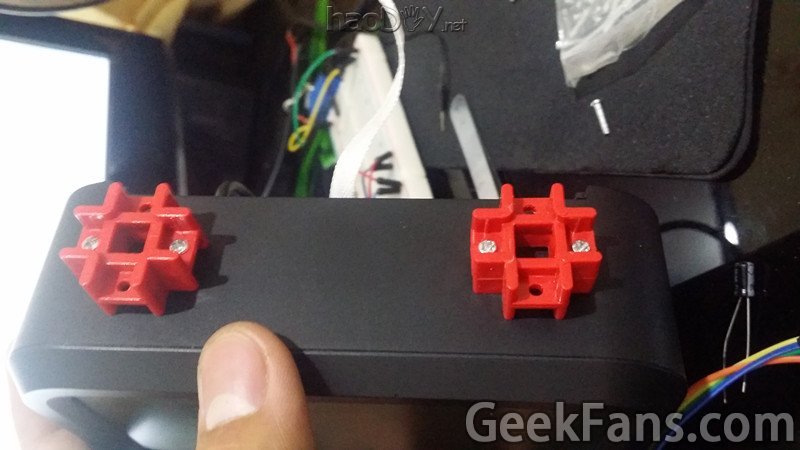

在外壳上用螺丝装两个底座



Super alarm clock 【超级闹钟】





Super alarm clock 【超级闹钟】

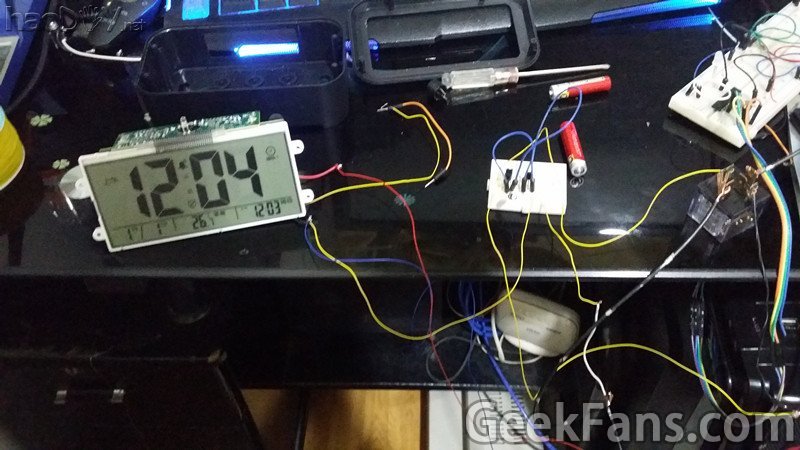

下面是我测试驱动电路时的照片



Super alarm clock 【超级闹钟】

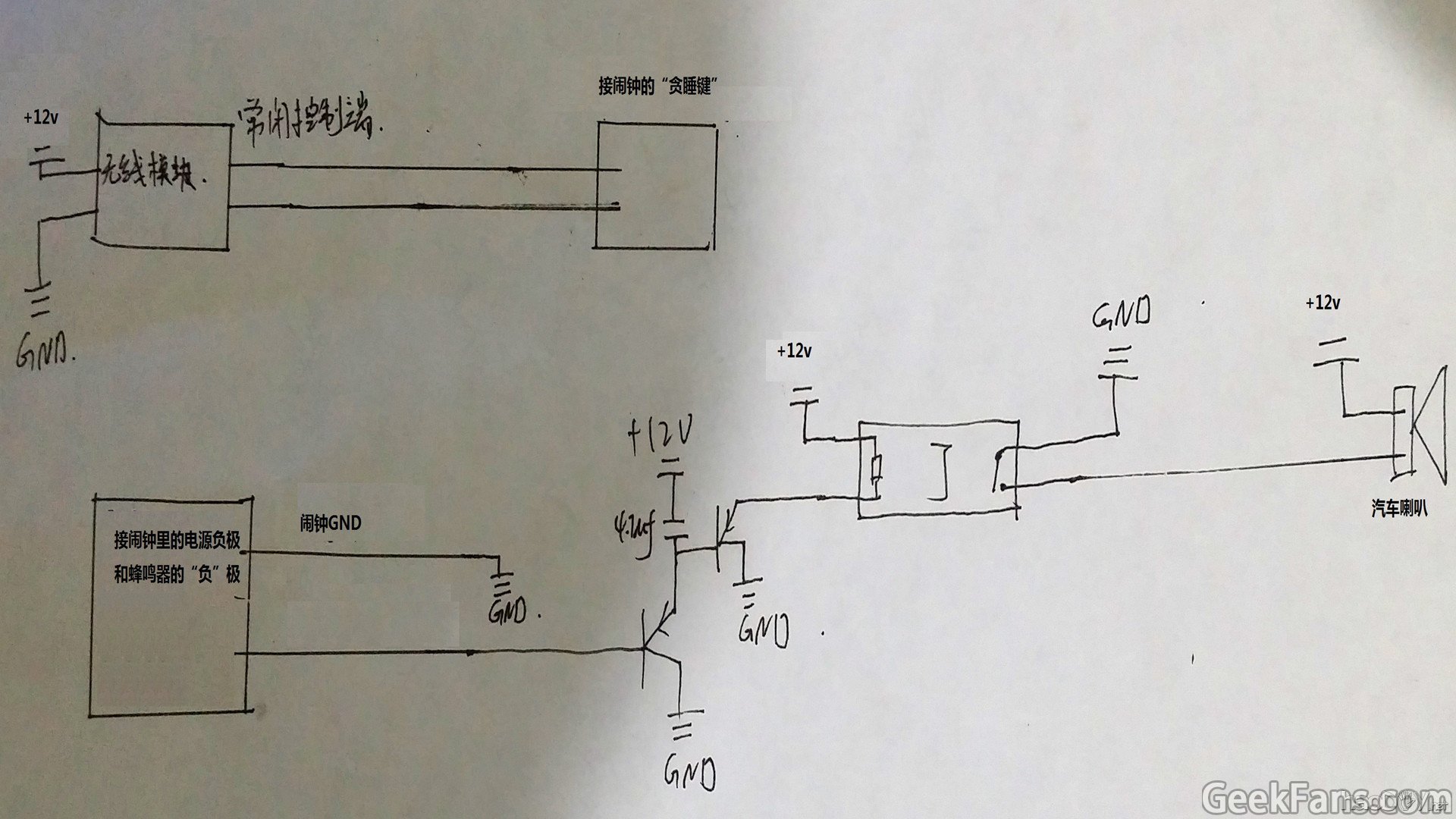

电路图

(一般电子闹钟的蜂鸣器 一端接电源正 另一端用低电平控制蜂鸣器  所以在这里只需引出闹钟电源的负极和接蜂鸣器的“负极”的一端)



Super alarm clock 【超级闹钟】

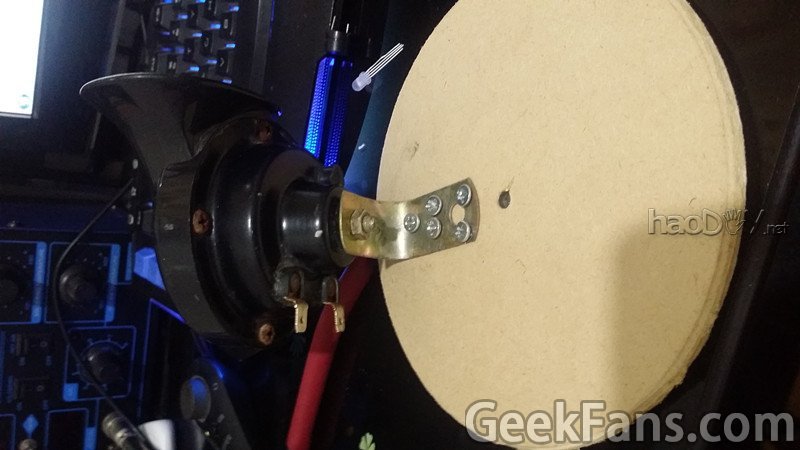

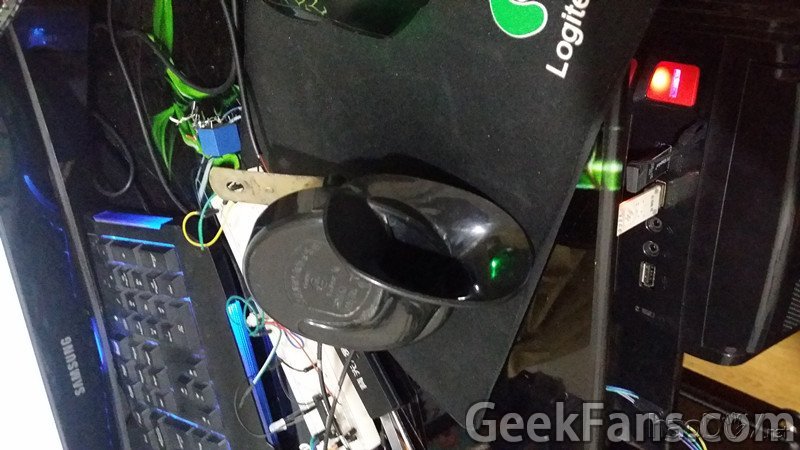

下面把喇叭先装到一块木板上



Super alarm clock 【超级闹钟】





Super alarm clock 【超级闹钟】

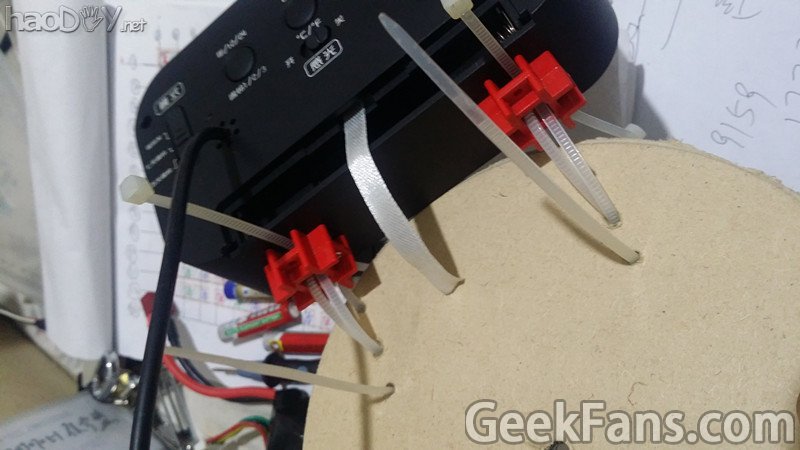

接下来把闹钟里的线引出去固定到木板上(我在木板上钻了四个孔直接用塑料绑扎带固定)



Super alarm clock 【超级闹钟】


Super alarm clock 【超级闹钟】

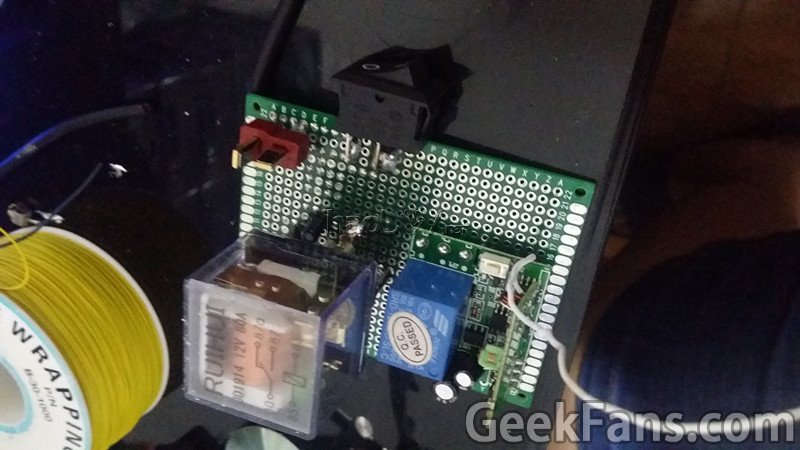

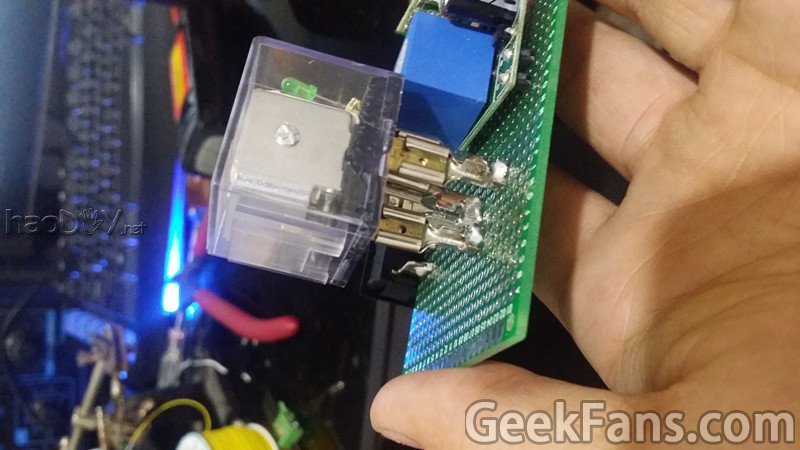

焊板  (这里用到大电流的地方我用吸锡带引了过去   焊继电器时可以把插簧戴上 放到板上合适位置然后按“贴片”的方式焊上去(我用的是双面板))

Super alarm clock 【超级闹钟】



Super alarm clock 【超级闹钟】

T插和开关也是“贴片”上去的

Super alarm clock 【超级闹钟】

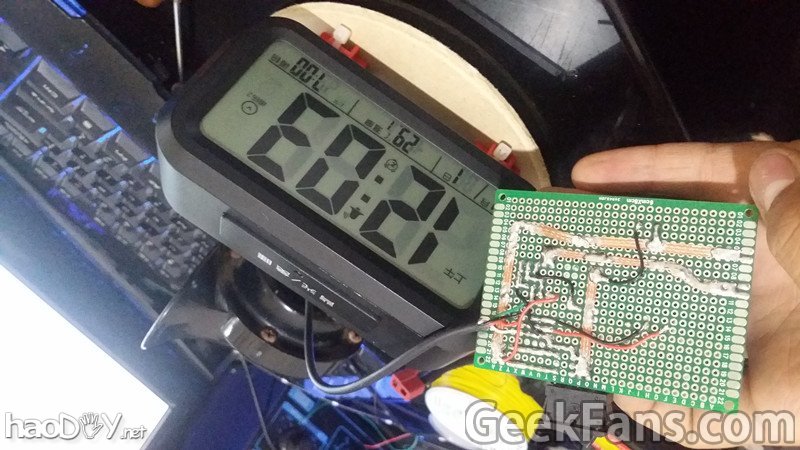

把闹钟和板按电路图连起来

Super alarm clock 【超级闹钟】

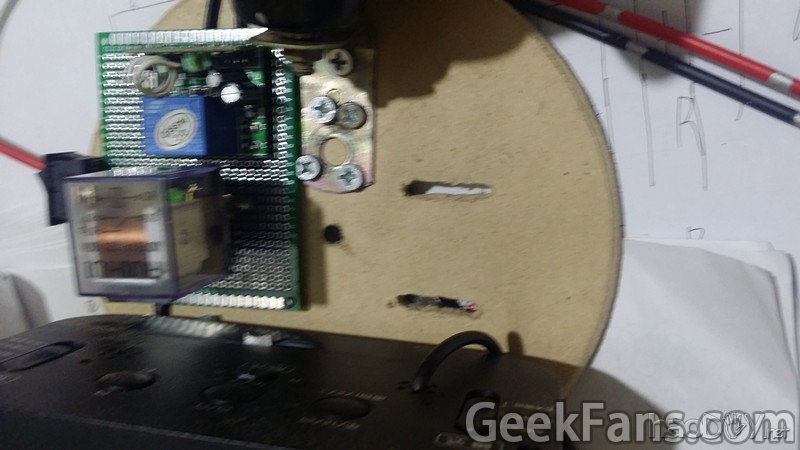

装到木板上    之后我在木板上弄了两个条形的洞 好用魔术贴把电池绑上去

Super alarm clock 【超级闹钟】

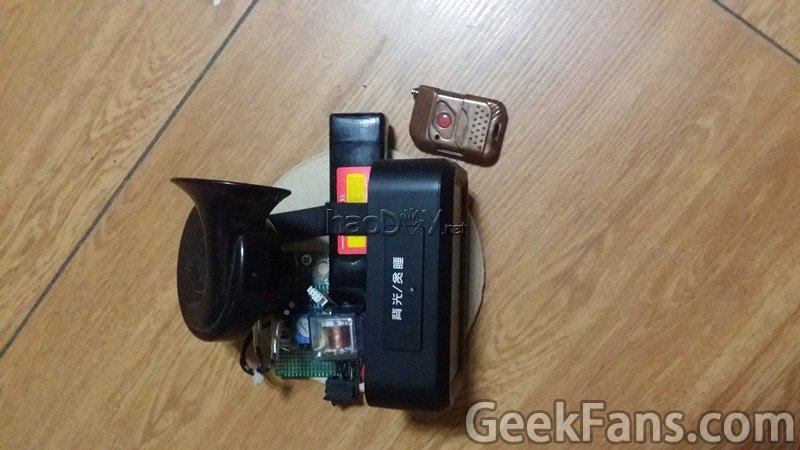

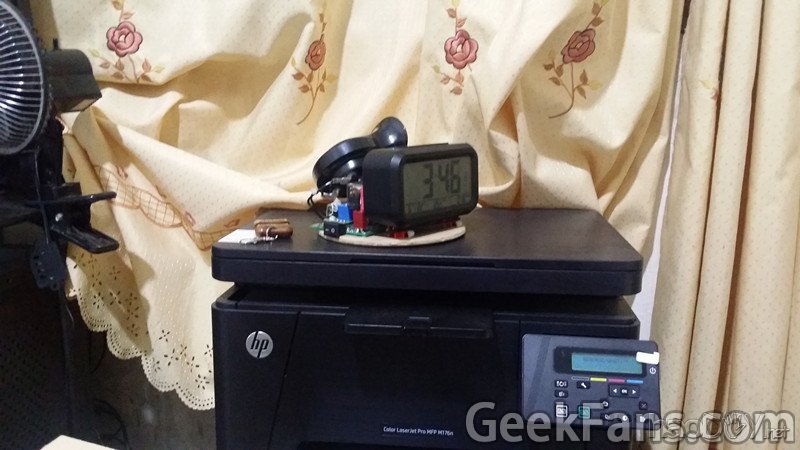

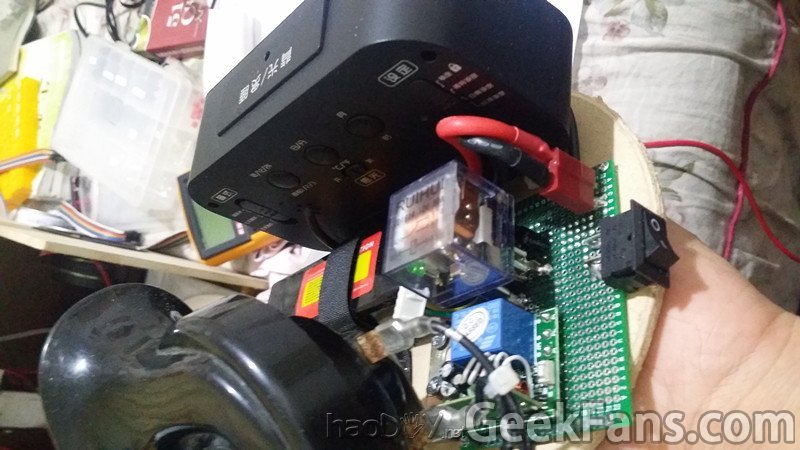

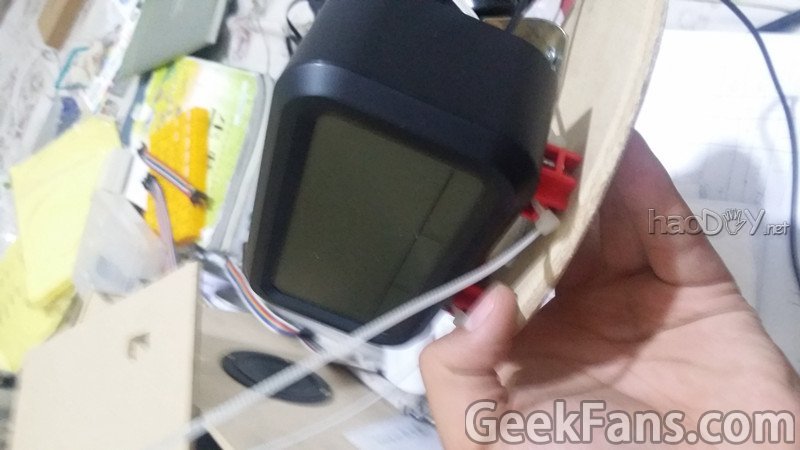

完成后:

Super alarm clock 【超级闹钟】



Super alarm clock 【超级闹钟】



Super alarm clock 【超级闹钟】



Super alarm clock 【超级闹钟】

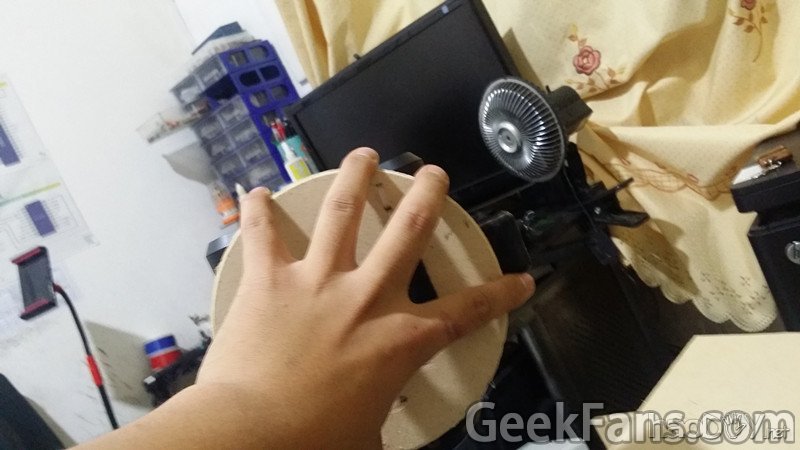

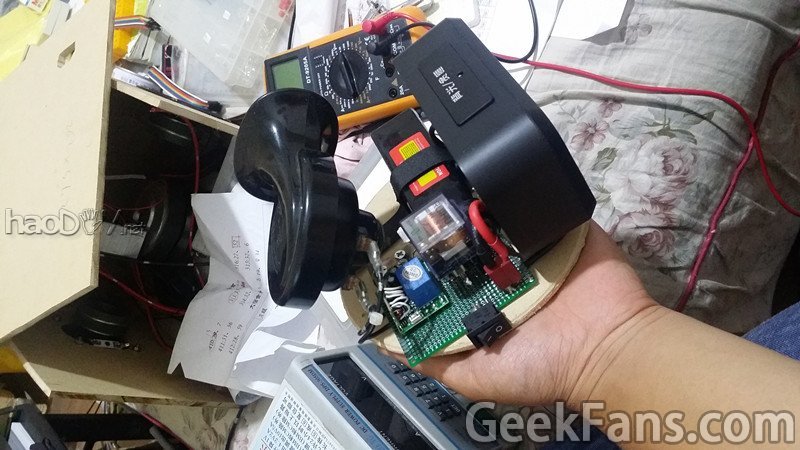

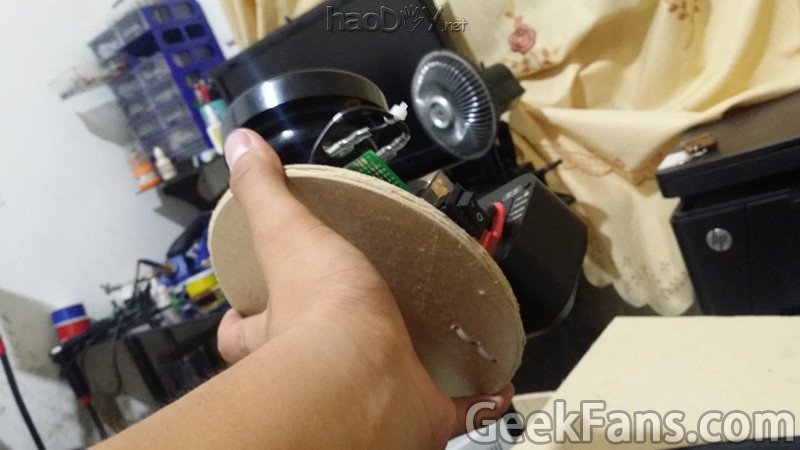

体积很小...一个手掌就可以抓住底座

Super alarm clock 【超级闹钟】



Super alarm clock 【超级闹钟】
